Сборка Anet A8

Буду с вами честен. Увидев все детали, мне стало страшновато. Как я все это соберу? На самом деле, оказалось, что это не так сложно как показалось на первый взгляд. Вам понадобится время, терпение и сосредоточенность. Этого вполне достаточно, даже если вы никогда не держали в руках отвертку.

Кроме инструкции на флэшке, Anet опубликовали три видеоинструкции по сборке и началу работы с Anet A8.

• Видеоинструкция по сборке — часть 1 (сборка рамы принтера)
• Видеоинструкция по сборке — часть 2 (сборка оставшихся узлов и электроники)
• Видеоинструкция по сборке — часть
  – настройка (на этом видео показан процесс калибровки и первой 3D печати)

Качество видеоматериалов достаточно хорошее. По ним вполне можно собрать принтер на процентов 80%. Оставшиеся 20% надо уточнять в инструкции, потому что порой не все прозрачно. В общем, если вы собираете по видео, рекомендую сверять все свои шаги с инструкцией.

У меня сборка Anet A8 заняла 3 дня. Да, 3 дня. В первый день я проверил наличие всех узлов и деталей и снял защитные пленки со всех акриловых деталей. После этого я начал собирать раму. Процесс пошел не так гладко как хотелось. Несколько деталей я собрал неправильно,  потому-что игнорировал инструкцию. После этого, даже несмотря на кажущуюся очевидность, я все равно сверялся с инструкцией. Наверное, в первый день я потратил 3-4 часа суммарно.

Во второй день я подключил электронику и добавил оставшиеся части рамы. Это самая сложная часть. Суммарно у меня на это ушло 5-6 часов. Хорошо, что не надо ничего паять. Вся электроника и провода подключаются непосредственно к главной плате.

Хотя я и собрал все за 2 дня, я впервые включил свой 3D принтер только на третий день. На тот момент я не смотрел видеоинструкции, так что когда я включил принтер, это поставило меня в легкий ступор. Что с ним делать  дальше я толком не знал. Как его калибровать, когда можно начинать печатать? В общем, если вы новичок, обязательно посмотрите третье видео.

На SD карте уже лежат несколько фалов для 3D печати. Рекомендую вам начать с маленькой, например Box-1.75mm PLA-A8 или чего-то подобного. Я же сделал ошибку, начав печатать большую по габаритам деталь, которая печаталась долго и использовала много материала.

В общем, прошло дня и Anet A8 наконец был готов печати.

Важное примечание. Оказывается, в первой части видеоинструкции по сборке есть ошибка. Металлическая H рама установлена неправильно, что вызывает непараллельность приводных ремней

Если вы перевернете раму, ремни будут параллельны. Судя по моему опыту, это уменьшило шум. Смотрите на фото ниже.

Технические характеристики Anet A8

Anet A8 — это DIY 3D принтер, который стоит в диапазоне 170-200$. Эта модель дает возможность печатать 3D объекты из различных материалов, совершенно разной формы. Печатать он может любыми материалами, но лучше всего адаптирован под использование самых распространенных PLA и ABS пластиков.

Технические характеристики Anet A8 приведены ниже.

Улучшение Anet A8

Со времени покупки Anet A8 до написания этой статьи прошло несколько месяцев. За это время я узнал кучу информации и моем принтере и 3D печати в целом. И хотя я еще сделал не все, что хотел, многие апгрейды для Anet A8 уже напечатаны и используются.

После модификации, качество печати Anet A8 действительно улучшилось.

• Semi-Circular Anet A8 Fan Duct – улучшает циркулирование воздуха;
• Extruder Button Anet A8 – после этого не придется каждый раз страдать от боли при нажатии на металлический винт экструдера;
• Filament Guide Horizontal – точнее направляет материал в экструдер;
• Filament Guide – тоже точнее направляет ваш материал в экструдер;
• T Corners – добавляет стабильности и уменьшает вибрации;
• Improved X belt tensioner – помогает настраивать натяжение ремней вдоль оси X. Гораздо лучше базовой конструкции;
• Improved Y belt tensioner – помогает настраивать натяжение ремней вдоль оси Y. Гораздо лучше базовой конструкции;

Из всех перечисленных выше улучшений я заметил максимальный результат после замены узла для натяжения ремней. В видеоинструкции показано, что ремни должны быть натянуты не так уж сильно. Но это не так. Чем сильнее натяжение ремней, тем менее волнистая поверхность 3D модели на выходе.

В планах попробовать другие типы ремней, например, ремни из стекловолокна.

Подборки

Армейские ПесниКлассика пианиноМузыка из рекламыДетские песни из мультфильмовМузыка для аэробикиСборник песен 70х годовДля любимого человекаКлассика в современной обработкеКлубные миксы русских исполнителей3D ЗвукДальнобойщикиЗарубежный рэп для машиныТоповые Клубные ТрекиМощные БасыДискотека 2000Песни про папуХристианские ПесниЗимняя МузыкаМузыка Для МедитацииРусские Хиты 90ХГрустная МузыкаRomantic SaxophoneТанцевальный хип-хопНовогодние песниЗарубежные хиты 80 — 90Песни про покемонаРомантическая МузыкаМотивация для тренировокМузыка для сексаМузыка в машинуДля силовых тренировокПремия «Grammy 2017»

Как он работает?

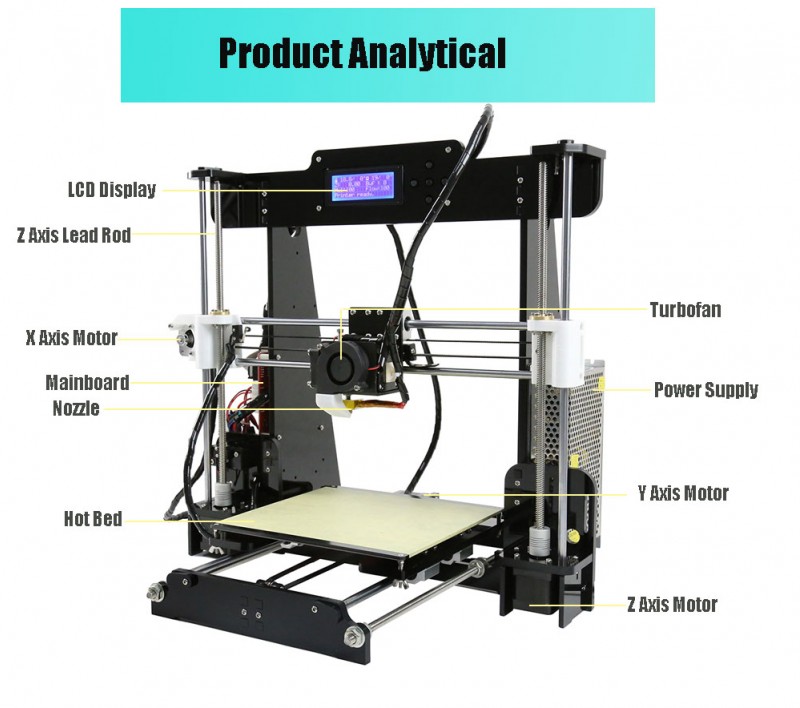

Используется FDM технология 3D печати. Основные узлы Anet A8 приведены на рисунке ниже.

Предполагая, что вы его предварительно откалибровали, основные шаги 3D печати следующие:

1. Вы включаете питание.
2. Разогреваете в зависимости от используемого для 3D печати материала (Quick Setting> Pre-heat PLA/ABS).
3. Вставляете материал в отверстие в экструдере. Это может вызвать некоторые трудности.
4. Выбираете 3D модель с SD карты в меню SD Card > Print a file
5. 3D принтер разогревается снова и начинает печатать.
6. Экструдер проталкивает материал, который начинает плавиться.
7. 3D принтер совершает перемещения вдоль координатных осей X,Y и Z и слой за слоем подает расплавленный материал на разогретый столик.
8. После завершения печати вы увидите 100% на LCD экране, работа прекратится.
9. Можете снимать напечатанное изделие со стола.

На фото ниже изображена конструкция разобранного экструдера.

Представьте обычный принтер. Он печатает на бумаге. 3D принтер делает то же самое. Он подает расплавленный материал на стол. Единственная разница — обычный принтер не перемещается вверх, а 3D принтер перемещается вдоль оси Z, накладывая материал слоями, один поверх другого.

Важные вопросы новичка в 3D печати

Ниже приведен список вопросов, которые я себе задавал себе перед покупкой Anet A8 и ответы на них.

• Я же новичок в мире 3D печати… Смогу ли я его собрать и использовать? Расслабьтесь, сможете. Есть пошаговые инструкции и поддержка большого сообщества. Просто будьте терпеливы и не стесняйтесь задавать вопросы.
• Ведь я не умею создавать 3D модели. Не волнуйтесь. Вам не обязательно это уметь. Есть огромное количество онлайн ресурсов, на которых вы можете бесплатно сказать 3D модели для печати.
• Безопасно ли использовать Anet A8 в обычной квартире? Безопасно, если вы будете использовать PLA пластик так как он не выделяет токсичных веществ во время печати в отличие от ABS.
• Может ли Anet A8 стать причиной пожара? Да, как и любое другое электронное устройство, 3D притер может вызвать пожар. Это не игрушка, так что будьте предельно осторожны. Для улучшения безопасности использования есть целый список улучшений. Не стоит выдумывать велосипед, а просто погуглите и подпишитесь на соответствующие группы в Facebook.
• Какой материал для печати использовать? Начать лучше с PLA пластика. На нем проще учится. Как только вы освоитесь, можете переключаться на другие материалы.
• Обязательно ли подключение к персональному компьютеру? Вы можете управлять от персонального компьютера, подключившись по USB, но Anet A8 может работать как совершенно независимый девайс, считывая информацию о модели с SD карты.
• 3D принтер шумный? Вы однозначно будете слышать как он работает. Есть варианты модернизации Anet A8, благодаря которым уменьшится шум и вибрации.
• How firm are the printed objects? Это зависит от используемого материала и наполнения модели.
• Можно ли использовать другие материалы? Если вы хотите попробовать что-то кроме PLA или ABS, рекомендуется модернизировать 3D принтер.

Что в коробке?

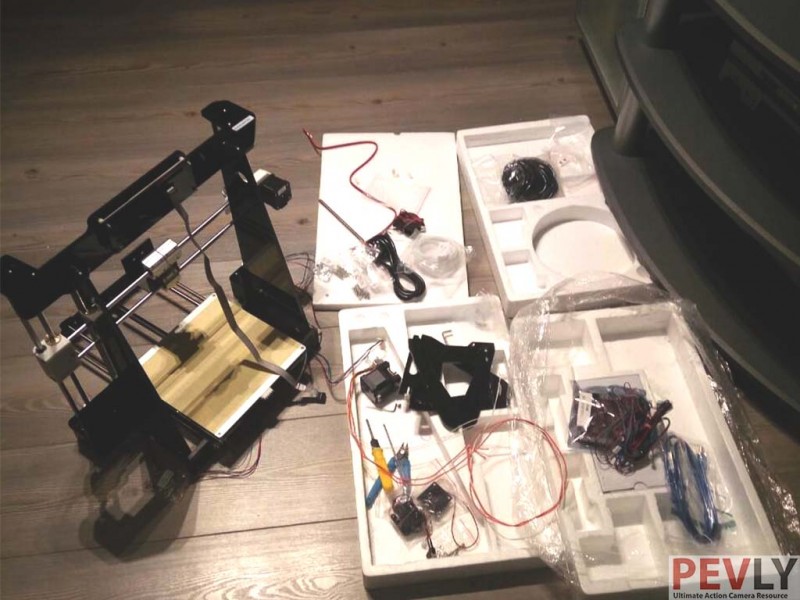

Когда 3D принтер приехал, я был просто в восторге. Anet A8 прибыл в большой коробке, которая весит около 10 кг. Когда будете ее раскрывать, убедитесь, что вы этот делаете с передней стороны, чтобы детали не выпали.

Коробка содержит 3 слоя меньших по размеру пластиковых боксов. В этих боксах находятся все необходимые для сборки детали. Деталей действительно много. И это было особенно приятно.

Производитель также упаковывает отвертку, 4 шестигранных ключа, щипцы и даже SD карту с USB переходником

В упаковке деталей нет определенной последовательности, так что неважно как вы их перемешаете, когда будете доставать. Ниже приведен список деталей Anet A8

Упаковано все очень хорошо.

Первое, что начало настораживать — нет распечатанной инструкции по сборке. Но оказалось, что она находится на MicroUSB карте, которая идет в комплекте.

Инструкция написана на китайском и английском. Состоит из нескольких папок на SD карте. Единственная распечатанная часть — это листок А4 со схемой подключения электрооборудования к управляющей плате. Все остальное вы найдете в цифровом виде.

Перед началом сборки можете проверить, хватает ли всех деталей и узлов. Лично я распечатал полный список деталей и все проверил. Оказалось, что было винтов и гаек даже больше чем должно быть.

Стоит также отметить, что кроме деталей из списка, в комплекте было 10 метров белого PLA пластика. Так как в списке деталей его нет, то я не уверен, приходит ли он в каждом боксе с Anet A8. В любом случае, этого хватит не на долго, так что о материалах для печати вам надо позаботиться самостоятельно. Более детально о материалах я скажу позже.

Выводы

Мое приключение с Anet A8 можно описать как игру в любовь-ненависть. Я действительно ненавижу то, что люблю свой Anet :). Были моменты, когда хотелось просто вырвать себе волосы от того, что не понимаешь, что же пошло не так. А было такое, что я буквально прыгал вокруг от радости, поражаясь качеству напечатанных моделей.

Но стоит отметить, что большинство проблем, с которыми я столкнулся, вызваны моим невежеством в мире 3D печати и излишней самоуверенностью (например, ситуация с зажигалкой и застрявшим в сопле пластиком).

Да, перед покупкой я почитал и попытался подковаться теоретически, но как всегда — лучший вариант обучения — решение практических проблем.

Могу уверенно сказать, что Anet A8 — это 3D принтер, на сборку и освоение которого вам придется потратить некоторое время, но можно достигнуть очень хороших результатов печати. Порекомендовал ли я эту модель для начинающего с ограниченным бюджетом? Однозначно да. Но опять-таки, не забывайте, что для хорошего результата 3D печати придется потратить некоторое время и усилия. Придется немного модифицировать базовую модель и настроить печать под материал от конкретного производителя.

Разработчики Anet умудрились преодолеть очень важный барьер, который был между потребителем и производителем. Теперь вам не придется отдавать 700-2000$ за 3D принтер. Судя по всему, 3D печать становится все более конкурентной сферой рынке, а это значит, что цены будут падать, а количество инноваций расти с каждым днем.

Еще одно большое преимущество Anet A8 (помимо цены) — большое сообщество пользователей. Благодаря этому в интернете очень много информации и ответы на большинство ваших вопросов уже осветлены (особенно в англоязычном сегменте).
