Фотореле для уличного освещения

Виды таймеров света

Выбирая прибор, нужно определить необходимую потребителю периодичность его работы.

Для одних целей лучше использовать электронные модели, для других – электромеханические (со всеми свойственными тем и другим преимуществами и недостатками).

Суточные реле времени

Служат для задания определенной последовательности переключения осветительных приборов в течение суток (в одно и то же время каждый день).

Удобны для того, чтобы в нужное время зажигать лампы аквариума, включать подсветку в муляжах видеокамер, гасить ночью неоновую рекламу, включать летними вечерами подсветку фонтанов в парках…

Могут использоваться устройства с обоими принципами действия.

Если минимальный интервал переключения и секундная точность не критичны, то лучше выбирать более простые электромеханические модели.

Недельные таймеры света

Иногда желаемое время изменения режима работы освещения зависит от дня недели. Например, обесточивание производственных помещений и включение охранных сигнализаций в пятницу должно производиться на час раньше, чем в другие дни. В таких условиях использование суточных таймеров окажется неэффективным.

Выход – установка недельных реле. Их рабочий цикл программируется на 7 дней и повторяется с такой же периодичностью.

Для этих целей применяются, в основном, электронные приборы. В зависимости от модели они отличаются количеством ячеек памяти и возможностью задания большего или меньшего числа параметров.

Если же недельный таймер запрограммировать одинаково на каждый день, то действовать он будет так же, как и суточный.

Астрономические реле времени для управления освещением

При изменении со сменой сезона продолжительности дня разумно скорректировать время эксплуатации осветительных устройств.

С этой функцией справится электронный астрономический таймер, учитывающий длительность светлого времени суток в различные месяцы. Фактически цикл программирования этого прибора составляет 1 год.

Таймеры обратного отсчета времени

Чтобы лампы в подъезде не горели круглосуточно и человек при этом не испытывал дискомфорт, нащупывая в темноте ступени, применяются приборы с обратным отсчетом времени.

Заходя в парадное, жилец включает свет, а электронное реле автоматически отключит его через установленный программой период (1-2 минуты). И удобно, и экономно!

Реле случайного включения-выключения

Для безопасности жилища, когда хозяев нет дома, можно создать имитацию присутствия. С такой задачей справится электронное реле случайного включения-выключения света.

При помощи встроенного генератора случайных чисел оно в произвольной последовательности с разными интервалами гасит и зажигает лампы в комнатах, отпугивая злоумышленников.

Универсальные устройства

Если потребителю необходимо использовать несколько из перечисленных функций, то разумнее выбрать универсальный прибор. В нем может сочетаться, например, способность сезонного изменения программы с возможностью отключения освещения через заданный малый промежуток времени.

Но учтите, что такие устройства дороже, сложнее в настройке и эксплуатации. Поэтому не гонитесь за количеством программ, а выбирайте только те, которые нужны.

Конструкция и принцип работы

• Таймер работает с привязкой к географической широте места установки и времени года. Установленное время будет автоматически корректироваться каждый день в зависимости от времени восхода и захода солнца (схема 1);
• Имеется возможность запрограммировать включение и выключение освещения в любое время, например, включать через 20 минут после захода солнца и отключать за 20 минут перед восходом, что позволит дополнительно экономить электроэнергию (схема 2);
• Дополнительное энергосбережение обеспечивает функция программирования перерыва в работе ночью (например с 1 ночи до 5 утра (схема 3)).
• Программирование таймера осуществляется в три этапа:
  • установка текущей даты и времени
  • установка географической широты места установки таймера (см. таблицу в конце раздела)
  • установка необходимого времени включения и отключения.

Таймер включения и выключения света, фотореле на 555 таймере

Таймеры включения и выключения света – электроустройства, которыми возможна организация автоматического управления освещением. Применяются для бытовых и промышленных потребителей. Включение в схему осветительных сетей таймеров позволяет значительно снизить расходы на дорогостоящую электроэнергию, упростить управление наружным освещением, т.к. в данном случае нет необходимости находиться на объекте для включения и выключения света. Существует большое количество моделей таймеров и выключателей, которые применяются для разных сетей освещения.

Фонари с таймером для уличного освещенияВыключатель света с таймеромСхема сети освещения с таймером

Порядок подключения

1. Крепление модульного таймера ТО-47 выполнить на ДИН-рейку с помощью специальной защелки (для модульных аппаратов);
2. Подсоединить внешние кнопки согласно электрическим схемам.

Ручное управление

Управление ТО-47 осуществляется ручкой-переключателем, которая находится на передней панели устройства.

При переведении в положение со значком «Лампа» происходит замыкание контактов и и начинает включаться подсветка (до принудительного перемещения рычага в исходное положение).

При однократном переведении рычага в положение «двойная окружность» включается таймер с заданной уставкой отключения по времени.

В случае управления таймером внешней кнопкой рычаг необходимо перевести в положение «двойная окружность».

Для увеличения режима работы в положении «Включено» предусмотрен переключатель. При включении переключателя таймера происходит постоянное замыкание контактов, размыкание контактов происходит при переводе в положение «Выключено».

Фотореле на таймере 555

Таймер отключения 555 является универсальным, одним из самых распространенных устройств для генерации одиночных и повторяющихся сигналов (импульсов), стабильно привязанных к временным промежуткам. На основе таймера 555 и фототранзистора возможно изготовление фотореле, которое работает от сети 12В.

Производители и модели таймеров света

Стремление к повышению комфорта жизни и сбережению энергоресурсов увеличивает популярность таймеров для света. Как следствие, электротехнические компании освоили производство этого вида продукции.

Рассмотрим, какие модели предлагают потребителю европейские производители.

Hager Group (Германия)

Компания основана в 1954 году в Блискастеле. Выпускает низковольтное оборудование, электрошкафы, рубильники, автоматы, розетки GSM. Основные заводы расположены в Германии и Франции. Годовая чистая прибыль – более 1 млрд. евро.

Производит электронные и электромеханические реле света.

Hager EG071	Hager EH011	Hager EG203
Принцип действия
электронный	электромеханический	электронный
Периодичность
недельный	суточный	недельный
Время коммутации
1 минута	15 минут	1 минута
Число контактов
1	1	2
Точность хода
+/- 1 сек/сут	не указано	+/- 1 сек/сут
Номинальный ток
16 А	16 А	16 А
Способ монтажа
На Din рейку (1 место)	На Din рейку (1 место)	На Din рейку (1 место)
Напряжение
230 V	230 V	230 V

Представлены модели высочайшего качества. Самый дорогой EG203 обладает рядом дополнительных преимуществ: функцией случайного включения-выключения, пятилетним запасом хода от литиевой батареи, ключом, блокирующим несанкционированное изменение программы.

FINDER (Италия)

Основанная в 1954 году компания специализируется на производстве датчиков движения, розеток с дистанционным управлением, таймеров. Каталог продукции включает более десяти тысяч наименований.

Фирма занимает 3 место в Европе среди производителей электромеханических реле, филиалы открыты в 21 стране.

Finder 12.01.1	Finder 12.11.1	Finder 12.21.2
Принцип действия
электромеханический	электромеханический	электронный
Периодичность
суточный	суточный	недельный
Время коммутации
30 минут	15 минут	1 минута
Число контактов
1	1	2
Точность хода
не указано	не указано	+/- 1 сек/сут
Номинальный ток
16 А	16 А	16 А
Способ монтажа
На Din рейку (2 места)	На Din рейку (1 место)	На Din рейку (2 места)
Напряжение
230 V	230 V	230 V

Особенности представленных моделей – небольшое для электромеханических таймеров время коммутации (15 минут) у Finder 12.11.1 и дополнительный вариант питания (24 Вт постоянного или переменного тока) у Finder 12.21.2.

Общие преимущества реле этого производителя – высокий IP (класс защиты изделий) и работа в широком диапазоне температур.

THEBEN AG (Германия)

Компания основана в Штутгарте в 1921 году. Её специализация – выпуск оборудования для контроля и управления электропотребителями (датчики присутствия, датчики на теплые полы, “умные” розетки и т.д). Сегодня представительства фирмы работают в 53 странах.

Theben-Eltimo 020 S DCF	Theben-timer 26	Theben-timer 27
Принцип действия
электронный	электромеханический	электромеханический
Периодичность
недельный	суточный	недельный
Время коммутации
1 мин	15 минут	2 часа
Число контактов
1	1	1
Номинальный ток
16 А	16 А	16 А
Способ монтажа
розеточный	розеточный	розеточный
Напряжение
230 V	230 V	230 V

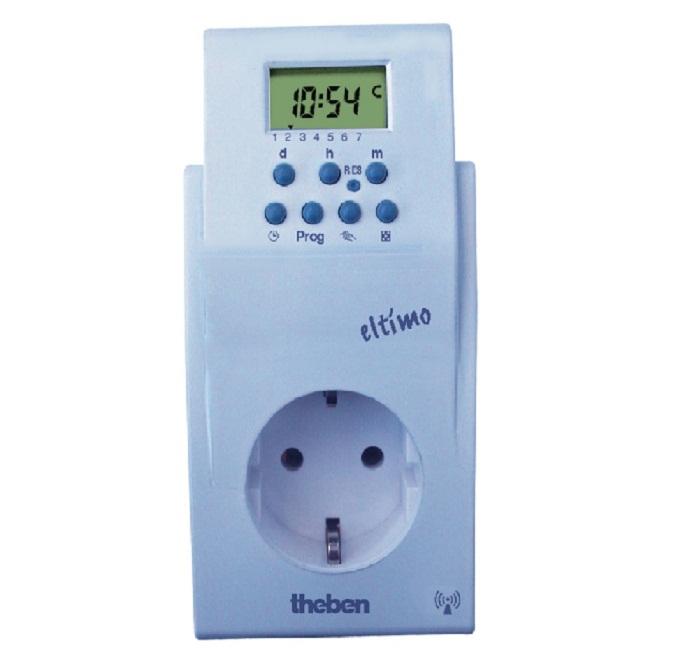

Theben-Eltimo 020 S DCF и Theben-timer 26 – стандартные розеточные реле времени. Их общее достоинство – компактность и мобильность.

Вызывает интерес Theben-timer 27 – электромеханический прибор с аналоговым программированием. У него высокая для такого вида устройств (недельная) периодичность и нестандартное время коммутации – 2 часа.

Эксплуатация

Выбирая прибор, учитывайте условия эксплуатации: подумайте, какое оборудование вы к нему подключите, и в каком месте установите.

Допустимая мощность потребителей

Неукоснительно соблюдайте правило: суммарная мощность подключенных к таймеру потребителей не должна превышать его собственную мощность.

Нужные данные есть в технической документации оборудования и на этикетках упаковок.

Защита реле времени от воздействия внешних факторов

Неблагоприятное воздействие внешних факторов (вода, пыль) может пагубно сказаться на работе таймера. Поэтому степень его защиты (IP – Ingress Protection Rating) должна соответствовать условиям эксплуатации.

Как настроить реле времени для уличного освещения — Все об электричестве

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:для включения и отключения освещения территории двора, парка или улицы;для включения и отключения ночного освещения лестничных маршей многоквартирных домов;для включения и отключения в ночное время рекламных вывесок и витрин;для управления включением электрического отопления дома;для автоматического полива растений;

для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.Все данные отображаются на жидкокристаллическом дисплее.При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.

Cрок службы реле времени от трех до пяти лет.

Астрономический таймер Legrand

Для того, что бы астрономический таймер Rex 2000 правильно мог определять время восхода и захода солнца в память таймера при его первоначальной настройке необходимо ввести дату, время и локальные координаты (долготу и широту) той местности, где он будет эксплуатироваться. При этом астрономический таймер Rex пригоден для использования в любой точке Земли.

Переключение таймера (управление источниками света) происходит без использования светочувствительного элемента. В целях экономии электроэнергии ночью возможно программированное отключение таймера. Время переключения легко определяется по сегментированному дисплею.

   Астрономический таймер Rex2000 компании Legrand

Возможна коррекция времени включения и выключения в пределах +/- 60 мин от рассчитанных астрономическим таймером значений времени восхода и захода солнца. Кроме этого, управляющий вход «S» таймера позволяет включить таймер независимо от текущей программы. Как заявляет фирма-производитель, точность таймера составляет +/- 1 с/сут.

Таймер автоматически совершает переход на «зимнее»/«летнее» время. Имеется пломбируемая крышка. Интерфейс программирования «FACE». Разные модели таймеров могут получать питание от напряжения 230 В или 24 В. Рабочая температура -20…+55 оС. Степень защиты – IP20.

Существует модель астрономического таймера, который может управлять сразу двумя каналами. В таймере имеется 1 или 2 переключающих контакта на 16 А для чисто активной нагрузки или 4 А для индуктивной (при cos фи = 0,6). Если Вам необходимо подключить через таймер более мощные лампы, то в этом случае подключение ламп нужно производить через электромагнитные пускатели. При этом астрономический таймер уже будет управлять не непосредственно линией, а катушкой электромагнитного пускателя.

   Схема подключения астрономического таймера Rex2000

У некоторых производителей в астрономический таймер заложена функция автоматического определения времени восходов и закатов солнца по введенному названию города и текущей дате. Кроме этого в таймере может быть встроенный счетчик отработанного таймером времени и количества включения нагрузки, возможность ввода пароля для того, чтобы исключить чужое вмешательство в работу устройства.

Большинство автоматических таймеров выпускаются для монтажа на DIN-рейку (стандартную металлическую рейку шириной 35 мм) и имеют простую схему подключения.

Астрономический таймер сохраняя все достоинства устройства с часовым механизмом (главное преимущество заключается в том, что отсутствует необходимость в монтаже датчика освещенности) управляет источниками света в зависимости от естественной освещенности (правда определенной расчетным путем).

Географические широты основных городов России:

Установка

Выбирая прибор, подумайте, каким целям он будет служить, и как его устанавливать.Розеточные реле

Применение розеточных реле возможно с осветительными приборами, имеющими стандартную вилку для подключения к бытовой сети переменного тока.

Неоспоримые преимущества этого вида оборудования:

• компактность;
• мобильность;
• простота установки и эксплуатации;
• монтаж без соединительных проводов.

Однако они непригодны для управления системой освещения квартиры в целом и не рассчитаны на значительную мощность, в этом случае можно обратить внимание на программируемые розетки с Wi-Fi. Стационарные таймеры

Стационарные таймеры

Если перед потребителем стоит задача управлять не отдельными устройствами, а осветительной сетью дома или предприятия, то нужно выбирать стационарные приборы.

Они монтируются в монтажную коробку или на DIN рейку распределительного щита. Требует дополнительных, в сравнении с розеточными, усилий и материальных затрат.

Зато обеспечивает единство управления системой и возможность подключения больших мощностей.
