Программирование микроконтроллеров avr
Содержание:
- Описание архитектуры
- Средства разработки
- История создания архитектуры AVR
- Архитектура контроллера
- Общие сведения о фоторезисторах
- Семейства микроконтроллеров
- Система команд
- Графическая оболочка для avrdude под MacOS
- Установка драйвера для USBASP в Windows 10
- Память микроконтроллера
- Программатор USBTiny-MkII slim
- Обозначения индексов микроконтроллеров
- Заключение
Описание архитектуры
Микроконтроллеры AVR имеют гарвардскую архитектуру (программа и данные находятся в разных адресных пространствах) и систему команд, близкую к идеологии RISC. Процессор AVR имеет 32 8-битных регистра общего назначения, объединённых в регистровый файл. В отличие от «идеального» RISC, регистры не абсолютно ортогональны:
- Некоторые команды работают только с регистрами r16…r31. К ним относятся команды, работающие с непосредственным операндом: ANDI/CBR, ORI/SBR, CPI, LDI, LDS (16-бит), STS (16-бит), SUBI, SBCI, а также SER и MULS;
- Команды, увеличивающие и уменьшающие 16-битное значение (в тех моделях, где они доступны) с непосредственным операндом (ADIW, SBIW), работают только с одной из пар r25:r24, r27:r26 (X), r29:r28 (Y), или r31:r30 (Z);
- Команда копирования пары регистров (в тех моделях, где доступна) работает только с соседними регистрами, начинающимися с нечётного (r1:r0, r3:r2, …, r31:r30);
- Результат умножения (в тех моделях, в которых есть модуль умножения) всегда помещается в r1:r0. Также только эта пара используется в качестве операндов для команды самопрограммирования (где доступна);
- Некоторые варианты команд умножения принимают в качестве аргументов только регистры из диапазона r16…r23 (FMUL, FMULS, FMULSU, MULSU).
Средства разработки
Аппаратные средства разработки
Плата разработчика Atmel STK500
AVR Dragon с интерфейсом внутрисхемного программирования, а также добавленной ZIF-панелькой под ИМС.
AVRISP mkII-ISP-Programmer от Atmel
Официальные средства разработки для AVR от Atmel:
- STK600 starter kit
- STK500 starter kit
- STK200 starter kit
- AVRISP and AVRISP mkII
- AVR Dragon
- USBasp — USB
- JTAGICE mkI
- JTAGICE mkII
- JTAGICE3
- ATMEL-ICE
- AVR ONE!
- Butterfly demonstration board
- AT90USBKey
- Raven wireless kit
Также существует много сторонних средств, особенно любительских.
Свободные
- Algorithm Builder — алгоритмическая среда разработки программного обеспечения для микроконтроллеров с архитектурой AVR (последнее обновление в 2010 г).
- AVR-Eclipse — плагин для среды разработки Eclipse, позволяющий разрабатывать программы на С/С++ и ассемблере, программировать и отлаживать контроллеры, используя внешний набор инструментов (Atmel AVR Toolchain, WinAVR)
- Avrdude — средство для прошивки микроконтроллеров.
- AVRDUDE_PROG 3.1 — визуальный редактор.
- Code::Blocks — кроссплатформенная среда разработки.
- DDD — графический интерфейс к avr-gdb.
- eXtreme Burner — AVR — графический интерфейс для USBasp-based USB AVR программаторов.
- Khazama AVR Programmer — графический интерфейс в Windows для USBasp и avrdude.
- PonyProg — универсальный программатор через LPT-порт, COM-порт (поддерживается и USB-эмулятор COM-порта).
- V-USB — программная реализация протокола USB для микроконтроллеров AVR.
- WinAVR — программный пакет под Windows, включающий в себя компилятор, ассемблер, компоновщик и другие инструменты.
- Zadig 2.3
Проприетарные
- Atmel Studio — бесплатная IDE от самой Atmel
- IAR AVR — коммерческая среда разработки для микроконтроллеров AVR
- Bascom-avr — среда разработки, основанная на Basic-подобном языке программирования.
- CodeVisionAVR — компилятор C и программатор — CVAVR, генератор начального кода.
- Proteus — симулятор электрических цепей, компонентов, включая различные МК и другое периферийное оборудование.
Также архитектура AVR позволяет применять операционные системы при разработке приложений, например, FreeRTOS, uOS, ChibiOS/RT, scmRTOS(C++), TinyOS, Femto OS и др, а также Linux на AVR32.
История создания архитектуры AVR
Идея разработки нового RISC-ядра принадлежит двум студентам Norwegian University of Science and Technology (NTNU) из норвежского города Тронхейма (Trondheim) — Альфу Богену (Alf-Egil Bogen) и Вегарду Воллену (Vegard Wollen). В 1995 году Боген и Воллен решили предложить американской корпорации Atmel, которая была известна своими чипами с Flash-памятью, выпускать новый 8-битный RISC-микроконтроллер и снабдить его Flash-памятью для программ на одном кристалле с вычислительным ядром.
Идея была одобрена Atmel Corp., и было принято решение незамедлительно инвестировать в данную разработку. В конце 1996 года был выпущен опытный микроконтроллер AT90S1200, а во второй половине 1997-го корпорация Atmel приступила к серийному производству нового семейства микроконтроллеров, к их рекламной и технической поддержке.
Новое ядро было запатентовано и получило название AVR. Существует несколько трактовок данной аббревиатуры. Кто-то утверждает, что это Advanced Virtual RISC, другие полагают, что не обошлось здесь без Alf Egil Bogen Vegard Wollan RISC.
Архитектура контроллера
Всего контроллер AVR имеет 32 8-битных регистра общего назначения. В течение цикла процессор берет данные из двух регистров и помещает их в арифметико-логическое устройство (АЛУ), которое производит операцию над данными и помещает их в произвольный регистр. АЛУ может выполнять как арифметические, так и логические действия над операндами. Также АЛУ может выполнять и действия с одним операндом (регистром). При этом контроллер не имеет регистра-аккумулятора, в отличие от контроллеров семейства 8051 – для операций могут использоваться любые регистры, и результат операции также может быть помещен в любой регистр.
Контроллер соответствует Гарвардской вычислительной архитектуре, согласно которой компьютер имеет отдельную память для программ и данных. Поэтому в то время, пока выполняется одна инструкция, происходит предварительное извлечение из памяти следующей инструкции.
Котроллер способен выполнять одну инструкцию за цикл. Отсюда следует, что если тактовая частота контроллера составляет 1 МГц, то его производительность составит 1 млн. оп./c. Чем выше тактовая частота контроллера, тем выше будет его скорость. Однако при выборе тактовой частоты контроллера следует соблюдать разумный компромисс между его скоростью и энергопотреблением.
Помимо флэш-памяти и процессора контроллер имеет такие устройства, как порты ввода-вывода, аналого-цифровой преобразователь, таймеры, коммуникационные интерфейсы – I2C, SPI и последовательный порт UART. Все эти устройства могут контролироваться программно.
Типовая архитектура микроконтроллеров AVR
Общие сведения о фоторезисторах
Фоторезистор представляет собой преобразователь, чье сопротивление изменяется в зависимости от интенсивности падающего на него света. Фоторезисторы выпускаются различных форм и размеров (см. рисунок).
Фоторезисторы изготавливаются из полупроводников чтобы обеспечить им зависимые от света свойства. Для этой цели используются много различных материалов, но особенно популярен сульфид кадмия. Принцип действия фоторезисторов основан на так называемой «фотопроводимости». В соответствии с данным принципом что с увеличением количества света, падающего на фоторезистор, его сопротивление уменьшается, а при снижении интенсивности падающего света его сопротивление увеличивается. Данные свойства во много обусловлены использованием полупроводниковых материалов для изготовления фоторезисторов. Наиболее часто фоторезисторы применяются для обнаружения наличия света или измерения его интенсивности.

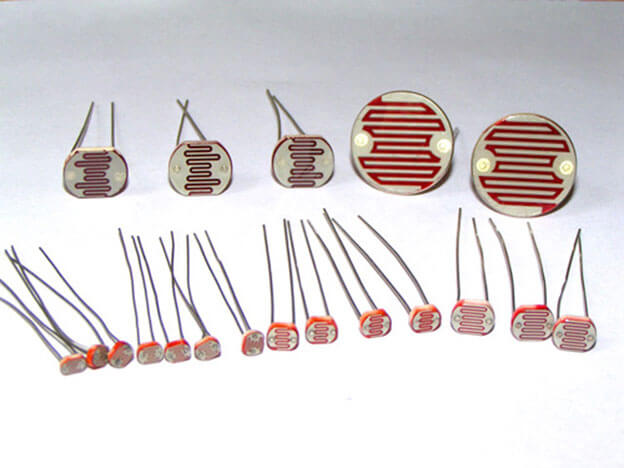

Как показано на представленном рисунке фоторезисторы выпускаются различных типов и каждый из них имеет свою спецификацию. Обычно в полной темноте сопротивление фоторезисторов составляет величину порядка 1-2 Мом, 10-20 кОм при освещенности 10 люксов, 2-5 кОм при освещенности 100 люксов. Типичный график зависимости сопротивления фоторезистора от освещенности приведен на следующем рисунке.
Как показано на рисунке, сопротивление между двумя контактами фоторезистора уменьшается при увеличении интенсивности света.
Для того, чтобы преобразовать изменения сопротивления в изменения напряжения мы будем использовать делитель напряжения, одно из сопротивлений которого будет постоянным, а в качестве второго мы будем использовать фоторезистор.
Измерения будем производить в средней точке делителя напряжения. Когда сопротивление R2 изменяется, то изменяется и напряжение в точке измерения по линейному закону в зависимости от сопротивления R2. Таким образом, у нас есть напряжение, изменяющееся в зависимости от интенсивности света.
При проектировании схем с делителем напряжения следует принимать во внимание то, что входной ток на АЦП микроконтроллера AVR должен быть не менее 50 мкА. Поэтому следует правильно выбирать резисторы делителя напряжения чтобы минимизировать влияние нагрузки (loading effect) резистора на проходящий через делитель ток
Теперь мы должны подобрать номиналы резисторов в делителе напряжения таким образом, чтобы при входном напряжении 25В мы получали в точке измерений выходное напряжение 5В. Затем в программе чтобы получить истинное значения напряжения мы будем умножать измеренное значение выходного напряжения на 5.
Семейства микроконтроллеров
Стандартные семейства:
- tinyAVR (ATtinyxxx):
- Флеш-память до 16 Кб; SRAM до 512 б; EEPROM до 512 б;
- Число линий ввода-вывода 4-18 (общее количество выводов 6-32);
- Ограниченный набор периферийных устройств.
- megaAVR (ATmegaxxx):
- Флеш-память до 256 Кб; SRAM до 16 Кб; EEPROM до 4 Кб;
- Число линий ввода-вывода 23-86 (общее количество выводов 28-100);
- Аппаратный умножитель;
- Расширенная система команд и периферийных устройств.
- XMEGA AVR (ATxmegaxxx):
- Флеш-память до 384 Кб; SRAM до 32 Кб; EEPROM до 4 Кб;
- Четырёхканальный DMA-контроллер;
- Инновационная система обработки событий.
Как правило, цифры после префикса обозначают объём встроенной flash-памяти (в КБ) и модификацию контроллера. А именно — максимальная степень двойки, следующая за префиксом, обозначает объём памяти, а оставшиеся цифры определяют модификацию (напр., ATmega128 — объём памяти 128 КБ; ATmega168 — объём памяти 16 КБ, модификация 8; ATtiny44 и ATtiny45 — память 4 КБ, модификации 4 и 5 соответственно).[источник не указан 2906 дней]
На основе стандартных семейств выпускаются микроконтроллеры, адаптированные под конкретные задачи:
- со встроенными интерфейсами USB, CAN, контроллером LCD;
- со встроенным радиоприёмопередатчиком — серии ATAxxxx, ATAMxxx;
- для управления электродвигателями — серия AT90PWMxxxx;
- для автомобильной электроники;
- для осветительной техники.
Кроме указанных выше семейств, ATMEL выпускает 32-разрядные микроконтроллеры семейства AVR32, которое включает в себя подсемейства AT32UC3 (тактовая частота до 66 МГц) и AT32AP7000 (тактовая частота до 150 МГц).
Версии контроллеров
AT (mega/tiny)xxx — базовая версия.
ATxxxL — версии контроллеров, работающих на пониженном (Low) напряжении питания (2,7 В).
ATxxxV — версии контроллеров, работающих на низком напряжении питания (1,8 В).
ATxxxP — малопотребляющие версии (до 100 нА в режиме Power-down), применена технология picoPower (анонсированы в июле 2007), повыводно и функционально совместимы с предыдущими версиями.
ATxxxA — уменьшен ток потребления, перекрывается весь диапазон тактовых частот и напряжений питания двух предыдущих версий (также, в некоторых моделях, добавлены новые возможности и новые регистры, но сохранена полная совместимость с предыдущими версиями). Микроконтроллеры «А» и «не-А» обычно имеют одинаковую сигнатуру, что вызывает некоторые трудности, так как Fuse-bit’ы отличаются.
Номер модели дополняется индексом, указывающим вариант исполнения. Цифры (8,10,16,20) перед индексом означают максимальную частоту, на которой микроконтроллер может стабильно работать при нормальном для него напряжении питания).
Первая буква индекса означает вариант корпуса:
АТxxx-P — корпус DIP
АТxxx-A — корпус TQFP
АТxxx-J — корпус PLCC
АТxxx-M — корпус MLF
АТxxx-MA — корпус UDFN/USON
АТxxx-C — корпус CBGA
АТxxx-CK — корпус LGA
АТxxx-S — корпус EIAJ SOIC
АТxxx-SS — узкий корпус JEDEC SOIC
АТxxx-T — корпус TSOP
АТxxx-TS — корпус (ATtiny4/5/9/10)
АТxxx-X — корпус TSSOP
Следующая буква означает температурный диапазон и особенности изготовления:
АТxxx-xC — коммерческий температурный диапазон (0 °C — 70 °C)
АТxxx-xA — температурный диапазон −20 °C — +85 °C, с использованием бессвинцового припоя
АТxxx-xI — индустриальный температурный диапазон (-40 °C — +85 °C)
АТxxx-xU — индустриальный температурный диапазон (-40 °C — +85 °C), с использованием бессвинцового припоя
АТxxx-xH — индустриальный температурный диапазон (-40 °C — +85 °C), с использованием NiPdAu
АТxxx-xN — расширенный температурный диапазон (-40 °C — +105 °C), с использованием бессвинцового припоя
АТxxx-xF — расширенный температурный диапазон (-40 °C — +125 °C)
АТxxx-xZ — автомобильный температурный диапазон (-40 °C — +125 °C)
АТxxx-xD — расширенный автомобильный температурный диапазон (-40 °C — +150 °C)
последняя буква R означает упаковку в ленты (Tape & Reel) для автоматизированных систем сборки.
Система команд
Система команд микроконтроллеров AVR весьма развита и насчитывает в различных моделях от 90 до 133 различных инструкций.
Большинство команд занимает только 1 ячейку памяти (16 бит).
Большинство команд выполняется за 1 такт.
Всё множество команд микроконтроллеров AVR можно разбить на несколько групп:
- команды логических операций;
- команды арифметических операций и команды сдвига;
- команды операции с битами;
- команды пересылки данных;
- команды передачи управления;
- команды управления системой.
Управление периферийными устройствами осуществляется через адресное пространство данных. Для удобства существуют «сокращённые команды» IN/OUT.
Графическая оболочка для avrdude под MacOS
Опубликовано пн, 09/25/2017 — 21:48 пользователем trol
Программа avrdude поддерживает все актуальные программаторы микроконтроллеров AVR и является кроссплатформенной (Linux, Windows, MacOS). Это
консольная утилита и её удобно вызывать из shell/bat-скриптов. Единожды написав такой файлик и положив его в директорию с проектом, получаем
возможность быстро прошить и проверить фьюзы, flash и eeprom микроконтроллера. Проблема только в том, чтобы написать этот скрипт. И тут основную
головную боль вызывают fuse-биты, т.к. надо правильно сформировать их значения нигде не ошибившись. Иначе, устройство, в лучшем случае,
может не заработать совсем или работать неправильно. Ну а в худшем случае можно «окипрпичить» микроконтроллер.
Для avrdue написано много разных графических оболочек под Windows, но среди всего этого многообразия не так просто найти удобный и не сильно глючный
софт. Основное требование к оболочке — возможность работать с fuse-битами не как с числами или набором непонятных чекбоксов, а в нормальном
человекочитаемом формате. Под MacOS вариантов оболочек совсем не много, но, к счастью, есть open-source проект AVRFuses и с фьюзами там всё
относительно неплохо. Плюс открытый исходный код даёт возможность неограниченно затачивать этот инструмент под себя.
Существенный недостаток подобных оболочек в том, что при одновременной работе с несколькими проектами и частым переключением между ними, приходится
каждый раз заново вбивать пути к файлам, и настраивать по памяти значения фьюзов, что скучно и отнимает время. Поэтому в оболочку была добавлена
работа с проектами. Выбрав путь к прошивке и настроив фьюзы, можно сохранить эту конфигурацию чтобы в будущем можно было быстро загрузить её из меню.
Установка драйвера для USBASP в Windows 10
Если вы используете интерфейс JTAG, вам может потребоваться установка драйвера для USBASP если он не установился автоматически. Если вы не установите этот драйвер, то вы не сможете найти порт USBASP в программе Atmel Studio. Скачать драйвер USBASP можно по этой ссылке — http://www.mediafire.com/file/z576zrku371qyjs/windows-8-and-windows-10-usbasp-drivers-libusb_1.2.4.0-x86-and-x64-bit.zip/file.
После скачивания драйвера выполните следующую последовательность действий:
1. Распакуйте из архива скачанные файлы и поместите их на рабочий стол.
2. Подсоедините модуль USBASP v2.0 к своему компьютеру.
3. Откройте в Windows диспетчер устройств (Device Manager).
4. Теперь вы можете увидеть подсоединенный USBASP в списке устройств.
5. Кликните правой кнопкой мыши по “USBasp” и выберите “Обновить драйвер (Update Driver)”.
6. Select “Произвести поиск драйвера на своем компьютере (Browse my computer for driver software)”.
7. Найдите в открывшемся окне распакованную папку с драйвером для USBASP и щелкните «Открыть».
8. Если установка драйвера прошла успешно, то вы увидите сообщение примерно такое же как на нижеприведенном рисунке – в этом случае вам уже не нужно выполнять дальнейшие инструкции в этом разделе статьи.
9. Если вы увидите сообщение об ошибке как на приведенном рисунке, то вы в этом случае должны отключить цифровую подпись драйвера.
Чтобы сделать выполните следующие шаги:
— нажмите кнопку Shift и удерживая ее нажатой перезагрузите свой компьютер (кликните Restart в меню Windows пока держите ее нажатой);
— когда ваш компьютер перезагрузится не отпускайте кнопку Shift до тех пор пока не увидите “Advanced Options (Расширенные настройки)” на синем экране;
— отпустите кнопку Shift и кликните на “Startup Settings”;
— кликните на “Troubleshoot (Устранение проблем)”;
— выберите “Advanced Options (Расширенные настройки)”;
— после этого вы увидите на экране список расширенных опций и кнопку “Restart” в правом нижнем углу – кликните на ней;
— подождите пока компьютер снова перезагрузится. После этого вы увидите на экране ряд настроек;
— в открывшемся списке настроек выберите пункт “Disable Driver Signature Enforcement (Отключить цифровую подпись драйвера)”. Чтобы ее выбрать просто нажмите кнопку «7» на вашей клавиатуре (не путать с кнопкой «F7»);
— после нажатия этой кнопки компьютер перезагрузится и цифровая подпись драйвера будет отключена;
— после этого снова выполните шаги 1-8 из данного раздела статьи и драйвер для программатора USBASP будет успешно установлен.
Память микроконтроллера
Микроконтроллеры AVR имеют три разновидности памяти: — FLASH — SRAM — EEPROM
FLASH-память — постоянное запоминающее устройство, она-же память программ. Предназначена для хранения кодов программ и констант SRAM-память — оперативное запоминающее устройство, она-же память данных. Предназначена для хранения данных, получаемых в процессе выполнения программы (при выключении питания — данные теряются) EEPROM-память — постоянное запоминающее устройство, она-же энергонезависимая память данных. Предназначена для хранения констант и данных, получаемых в процессе выполнения программы (при выключении питания — данные не теряются)
Программатор USBTiny-MkII slim
Опубликовано вт, 10/17/2017 — 20:52 пользователем trol
USBTiny-MkII slim — компактный и быстрый USB-программатор для микроконтроллеров AVR, совместимый с фирменным программатором AVRISP-MKII от Atmel.
Немалая стоимость оригинала поспособствовала появлению его многочисленных клонов, и самым удачным из них, пожалуй, является именно USBTiny-MkII SLIM.
Устройство может программировать все 8-разрядные AVR-микроконтроллеры, обладающие возможностью внутрисхемного программирования (поддерживаются
интерфейсы ISP, TPI и PDI).
Это быстрый программатор. 128 Кб флеша ATMega128 полностью считываются за 35 секунд (для сравнения, usbasp делает это за 70 секунд), и пишутся чуть
медленнее (скорость записи ~15 Кб/сек)
Второе важное достоинство устройства в том, что оно без проблем работает не только с avrdude, но и с
AtmelStudio, которая видит программатор как родную железку.
Высокая скорость работы обеспечивается использованием микроконтроллеры AT90USB162 с аппаратной поддержкой USB (этот контроллер содержит встроенный
bootloader и для его прошивки не нужен программатор). Кроме микроконтроллера на плате программатора имеется двунаправленный преобразователь уровня
напряжения GTL2003, LDO-стабилизатор (MCP1825S-3302ED) на 3.3В, джампер для выбора напряжения питания программируемого МК (3.3В/5В) и пара
светодиодов-индикаторов режима работы.
Для программатора была спроектирована модель корпуса для печати на 3d-принтере. Корпус состоит из двух половинок, которые склеиваются между собой. Под
джамперы, светодиоды и разъёмы программатора (и подписи к ним) сделаны окошки. Также есть ниша для установки 10-пинового ISP-разъема (в дополнении к
6-пиновому ISP на печатной плате).
Обозначения индексов микроконтроллеров
После обозначения базовой версии и серии микроконтроллера, через дефис идет индекс, указывающий вариант исполнения микроконтроллера.Индекс состоит из 1-2 цифр, которые означают максимальную частоту, на которой микроконтроллер может стабильно работать при нормальном для него напряжении питания, и из 1-3 букв, которые обозначают вариант корпуса, температурный диапазон работы, и особенности изготовления.Первая буква (или две буквы) после частоты обозначает тип корпуса:P — корпус DIP (PDIP)A — корпус TQFPM — корпус MLFTS — корпус SOT-23 (ATtiny4/5/9/10)J — корпус PLCCA — корпус UDFN/USONC — корпус CBGACK — корпус LGAS — корпус EIAJ SOICSS — узкий корпус JEDEC SOICT — корпус TSOPX — корпус TSSOP
Следующая буква означает температурный диапазон и особенности изготовления:C — коммерческий температурный диапазон (0 °C — 70 °C)A — температурный диапазон −20 °C — +85 °C, с использованием бессвинцового припояI — индустриальный температурный диапазон (-40 °C — +85 °C)U — индустриальный температурный диапазон (-40 °C — +85 °C), с использованием бессвинцового припояH — индустриальный температурный диапазон (-40 °C — +85 °C), с использованием NiPdAuN — расширенный температурный диапазон (-40 °C — +105 °C), с использованием бессвинцового припояF — расширенный температурный диапазон (-40 °C — +125 °C)Z — автомобильный температурный диапазон (-40 °C — +125 °C)D — расширенный автомобильный температурный диапазон (-40 °C — +150 °C)
Еще в самом конце может быть буква R, которая означает, что микроконтроллеры упакованы в ленты для автоматизированных систем сборки
К примеру:ATmega8L-8AU — максимальная частота — 8 мегагерц, корпус — TQFP, индустриальный температурный диапазон (-40 °C — +85 °C), с использованием бессвинцового припояATmega8-16PN — максимальная частота — 16 мегагерц, корпус — PDIP, расширенный температурный диапазон (-40 °C — +105 °C), с использованием бессвинцового припоя
Если вы знаете, что обозначают буквы и цифры в маркировке микроконтроллера, значит знаете основные параметры микроконтроллеров, и всегда сможете подобрать для своей конструкции наиболее оптимальный вариант микроконтроллера.
Линейка микроконтроллеров ATmegaЛинейка микроконтроллеров ATtiny
Маркировка микроконтроллеров AVR ATmega и ATtinyМаркировка микроконтроллеров AVR семейства ATmega и ATtiny, базовые версии и версии микроконтроллеров, индекс микроконтроллеров
Published by: Мир микроконтроллеров
Date Published: 04/27/2015
Заключение
Начало работы с устройствами AVR может показаться несколько сложным, если вы не используете официальный программатор, который может работать «из коробки» с Atmel Studio 7. Однако в инструментах программирования требуется определить только одну командную строку (тип устройства, биты и т.п.). И все будущие проекты могут использовать один и тот же инструмент/компилятор, который нужно настроить только один раз.
Т.е. следующий проект ATMEGA168, который вы будете делать, сможет использовать тот же компилятор и внешний инструмент, что и в этом проекте и не потребуется никаких дополнительных настроек. Конечно, в более сложных проектах может потребоваться замена бит (англ. fuse), например, но в данном материале я хотел просто помочь вам освоить работу с устройствами AVR.
Компания Atmel Corporation представила обновленную версию интегрированной платформы разработки ( или как принято ее «обзывать» – IDP) для создания и отладки Atmel SMART ARM и микроконтроллера Atmel AVR (MCU). Итак, перед вами интегрированная платформа разработки от Microchip. Она обеспечивает современную и мощную среду для разработки AVR и ARM. Начните с изучения включенных примеров, после установки и запуска обязательно с ними ознакомьтесь. Программируйте и отлаживайте свой проект с включенным симулятором или используйте один из мощных средств отладки и программирования на чипе от Microchip. Получайте производительность с помощью различных функций навигации, рефакторинга и intellisense в включенном редакторе.
Если кто понял о чем идет речь, так как я далеко от этого и почти ничего не понял, можете скачать Atmel Studio и как всегда данная программа идет с кряком или ключом в архиве, а вообще версия программы полная, установили и можете смело пользоваться сколько вам захочется.
Компания Atmel Corporation представила обновленную версию интегрированной платформы разработки ( или как принято ее «обзывать» – IDP) для создания и отладки Atmel SMART ARM и микроконтроллера Atmel AVR (MCU). Итак, перед вами интегрированная платформа разработки от Microchip. Она обеспечивает современную и мощную среду для разработки AVR и ARM. Начните с изучения включенных примеров, после установки и запуска обязательно с ними ознакомьтесь. Программируйте и отлаживайте свой проект с включенным симулятором или используйте один из мощных средств отладки и программирования на чипе от Microchip. Получайте производительность с помощью различных функций навигации, рефакторинга и intellisense в включенном редакторе.
Если кто понял о чем идет речь, так как я далеко от этого и почти ничего не понял, можете скачать Atmel Studio и как всегда данная программа идет с кряком или ключом в архиве, а вообще версия программы полная, установили и можете смело пользоваться сколько вам захочется.
