Introduction: DIY Bluetooth Headset (BK8000L Chip) 3D Printed

By Hafiz RayFollow

More by the author:

Hi there!

Here i would like to show you how to make your own wireless bluetooth headset. My motivation for doing this project is the fact that there are a lot of bad bluetooth headsets that i bought recently, so by doing my own i can tweak and develop each stuff i would like it to be. Besides, i also have a personal 3D printer which make this project more exciting and even more customizable.

Given the fact that this project is quite difficult for beginners, i suggest you to be patient when doing this because this requires knowledge like 3d printing, pcb making, soldering, and 3D modelling. Let’s dive in!

Распиновка разъемов автомагнитол Daewoo

DAEWOO

Разъём магнитолы DAEWOO

DAEWOOРазъём магнитолы DAEWOO

DAEWOO AKF-4087XC, AKF-9625
DAEWOO AKF-9637WG-RE, AKR-4625WG-EРазъём магнитолы DAEWOO

DAEWOO AKF-43065Разъём магнитолы DAEWOO

DAEWOO AKF- 8846, AKF- 8847Разъём магнитолы DAEWOO

DAEWOO AKF-9255VРазъём магнитолы DAEWOO

DAEWOO AKF-9255XVРазъём магнитолы DAEWOO

DAEWOO AKF-9345
DAEWOO ACP-5020 RDS(CD)Разъём магнитолы DAEWOO

DAEWOO AKF-9625WY-REРазъём магнитолы DAEWOO

DAEWOO AKF-4085Разъём магнитолы DAEWOO

DAEWOO AKF — 8017X
DAEWOO AKF-0305RCРазъём магнитолы DAEWOO

DAEWOO AKF-8055xРазъём магнитолы DAEWOO

DAEWOO AKL-1626JSРазъём магнитолы DAEWOOРазъём магнитолы DAEWOO

DAEWOO AKL-1676TSРазъём магнитолы DAEWOO

Daewoo Electronics Corp. модель AGC-7112RC
CHEVROLET 96647739Разъём магнитолы DAEWOOРазъём магнитолы DAEWOO

Активация AUX в автомагнитоллах DaewooРазъём магнитолы DAEWOO

Разъём магнитолы DAEWOO

Эту приблуду проверял лично,в свем Lacetti,работает. (PAVEL & Ko)

Daewoo Electronics Corp. модель AGC-5055XРазъём магнитолы DAEWOO

Разъём магнитолы DAEWOO

Daewoo AGC-6100Разъём магнитолы DAEWOO

Разъём магнитолы DAEWOO

Разъём магнитолы DAEWOO

DAEWOO ACK-1636JAРазъём магнитолы DAEWOO

Разъём магнитолы DAEWOO

Разъём магнитолы DAEWOO


Подключение автомагнитол DAEWOO

     Сборник электросхем разъёмов автомобильных магнитол «DAEWOO». Представленно несколько различных популярных моделей автомагнитол и стандартных разъёмов. Иногда провода при подключении просто скручивают и заматывают изолентой, но подобное соединения проводов, особенно в зимний, период не гаранитрует облегания и надежное приклеивание изоленты на проводе. В итоге такие соединения могут закоротить. Если вы все же решили соеденить именно таким способом, то используйте хотя бы термоусадочную трубку или специализированные зажимные клемы.

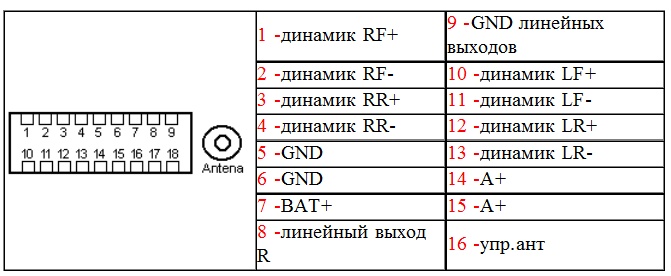

Подключение автомагнитол DAEWOO — разъёмы

DAEWOO AKF-4085

DAEWOO AKF-9625WY-RE

DAEWOO AKF-9345

DAEWOO AKF-9255XV

DAEWOO AKF-9255V

DAEWOO AKF- 8846, AKF- 8847

DAEWOO AKF-43065

DAEWOO AKF-4087XC, AKF-9625

Это должен знать каждый владелец авто:

Сочетания цветов с #f6188a

Для подбора гармоничных сочетаний удобно использовать цветовой круг онлайн. За пару кликов, указывая основной цвет, вы сразу получаете различные цветовые схемы.

Toggle
убрать описание сочетаний цветов

Дополнительные цвета #f6188a ?

Сочетание комплементарных цветов создаётся из основного цвета #f6188a и противоположного #18f783 , согласно цветового круга. Комплементарные цвета способны усиливать интенсивность друг друга.

Близкие цвета #f6188a ?

Аналогичные цвета родственны выбранному цвету #f6188a , на цветовом круге расположены в непосредственной близости. Очень часто гармония близких цветов встречается в архитектуре, гардеробе, интерьере.

Треугольник цвета #f6188a ?

Из многоугольников выделяется треугольная схема своей динамичностью, насыщенностью и контрастом. Все три цвета очень гармоничны как между собой, так и в парах: #f6188a + #8bf718 и #f6188a + #188bf7 .

Квадратное сочетание цветов #f6188a ?

В квадратной гармонии четыре цвета равноудалены друг от друга

Использование всех четырех цветов в равных пропорциях рассредоточит внимание, поэтому не забывайте об основном цвете, его дополнении и акцентировании

Раздельно-комплементарная цветовая гармония #f6188a ?

Разделённая цветовая схема (расщеплённый дополнительный цвет, split complementary) состоит из трёх цветов: одного основного #f6188a и двух дополнительных. За счёт двух почти противоположных цветов образуется гибкость и изящность гармонии, сохраняя высокую контрастность.

Монохромное сочетание #f6188a ?

Однотонные сочетания цветов приятны для восприятия. Чаще всего монохромная гармония смотрится мягкой и приятной. При правильных акцентах однотонная композиция способна вызвать тревожные чувства.

Step 6: Future Developments

Yay that’s it! hope you like my bluetooth headset project.

• For future development i’d like to improve the quality and battery by using affordable qualcomm chips: CSR86xx
• I also excited about fitbit-alike charger dock for future project for convinience in charging

UPDATE >> Charging dock is now possible!

5/13/19

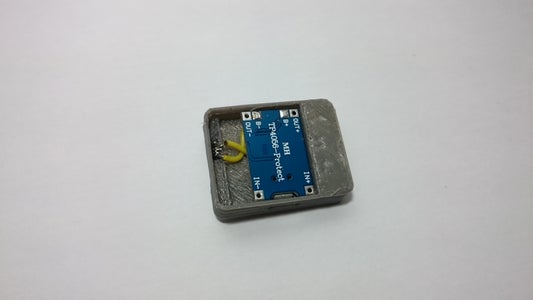

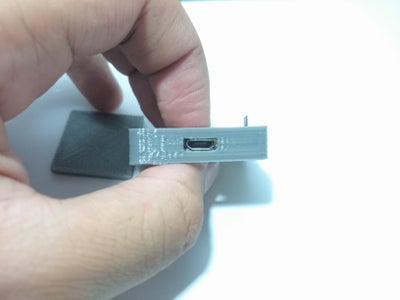

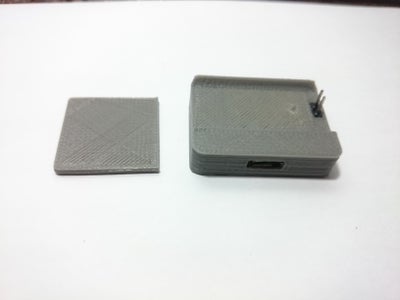

Just a quick update for the fitbit alike charger that i designed this week. This design turned out really great and make this bluetooth headset charged up all the time. As you can see from the pictures above, there are only 2 parts: Body and back cover. TP4056 easily fit into the body and just need a little bit soldering for the charging pin and ready to be encolsed by the back cover.

Accidentally, i designed the top body part really thin so the light indicator from TP4056 passes through and give it a nice indicator whether it’s charging or not. Green for full/no load and Red for charging.

STLs attached below

Feel free to ask questions below!

Bagi kalian yang berbahasa Indonesia silahkan kunjungi link di bawah 🙂

Выбрать текст цвета #f6188a, фон цвета #f6188a

Как выглядит текст цвета #f6188a на светлом и тёмном фонах, светлый и тёмный текст на фоне цвета #f6188a. Сравните выбранный цвет #f6188a шрифта с его размером (заголовок и обычный текст).

Текст #f6188a на светлом
На светлом фоне (#f9faf0) текст цвета #f6188a. Сравните читаемость текста выбранного цвета на тёмном фоне.

Текст #f6188a на тёмном
На тёмном фоне (#00181f) текст цвета #f6188a. Тёмная тема приятна для глаз ближе к ночи.

Фон #f6188a с белым текстом
На фоне #f6188a текст белого цвета (#ffffff) при достаточном контрасте приятно выделяется.

Фон #f6188a с чёрным текстом
Текст чёрного цвета привычнее смотреть на белом, светлых тонах. На фоне #f6188a текст чёрного цвета (#000000).

Step 2: Make Your PCB Board

1. set your print to mirror (SMD)
2. Print the PCB layout above (BK8000L Module 3.cwz)
3. Cut your PCB Board according to the size of PCB design
4. Adjust your iron temperature slightly below the max and start ironing the board for approx. 5-8 minutes (note: first, place the photo paper and heat it from sides to full coverage, then apply some pressure while you iron it(with the tip) in vertical, horizontal, and diagonal path. never move or overheat the paper while you iron, the ink will bloated)
5. Soak the PCB in water for 2-3 minutes
6. Rub the paper until the ink seen, also dry it to see if there are some leftover paper
7. Use ferric chloride (FeCl3) solution until the PCB formed.
8. Place your components w/ solder (BK8000L Chip, resistor, female pin header, toggle switch, push button, Lipo Battery)
9. Test for any shorted lines w/ multimeter

Step 5: Measurements and Tests

1. Sound test by comparing real mp3 file and recorded result of this bluetooth headset (phone as recorder so result may affected by the phone mic or environment)

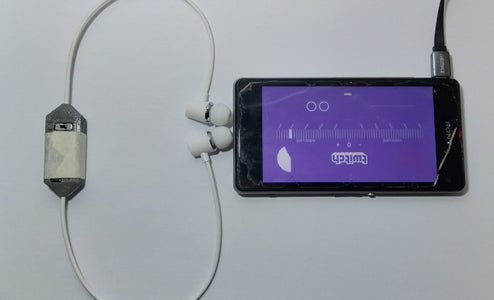

2. Latency test by recording the video and bluetooth of transmitter simultaneously with screen recorder and audio recorder (Result: late latency <100ms)
3. Amperage measurement to calculate the battery life:
   • Bluetooth sniffing: 30-50mA
   • Bluetooth playing audio: 55-60mA Equal to 0.222 Watt
   • Bluetooth pause: 25mA
   • Bluetooth idle: feature not available
   • 260mah 3.7v Battery equal to 0.962 Watt Hour
   • Theoretical Battery Life: 0.962/0.222 = 4.33.. hour of music playing at max volume continuously
