Электроника 7
Содержание:
Установка текущего времени
Выключатель ТАЙМЕР — в положение ВЫКЛ. Переключатель УВ-ВРЕМЯ-ПРОГРАММА — в положение УВ. Установить время кнопками ДЕНЬ, ЧАС, МИНУТЫ. Переключатель УВ-ВРЕМЯ-ПРОГРАММА — в положение ВРЕМЯ. Часы стартуют с установленного времени.
Программирование таймера на 14 дней вперёд. Исходное состояние: текущее время установлено, СЕТЬ — ВКЛ, таймер (кнопка рядом с кнопкой СЕТЬ) — ВЫКЛ. Установить УВ-ВРЕМЯ-ПРОГРАММА — в положение ПРОГРАММА. Мигают точки и надпись ВКЛ. Движок переключателя ВКЛ-ВЫКЛ в положение ВКЛ и отпустить. Высветятся надпись ВКЛ, цифры с указанием текущего времени и знак «I», обозначающий первую неделю.
Установить нажатием кнопки ДЕНЬ нужный для записи день. Знак «II» обозначает вторую неделю. Для ежедневной записи в одно время нажимать кнопку ДЕНЬ пока не высветятся все надписи дней. Установить время начала записи кнопками ЧАС и МИНУТЫ. Движок переключателя ВКЛ-ВЫКЛ в положение ВЫКЛ и отпустить. Высветятся надпись ВЫКЛ, цифры с указанием времени включения. Установить время выключения кнопками ЧАС и МИНУТЫ. Установить переключатель УВ-ВРЕМЯ-ПРОГРАММА в положение ВРЕМЯ.
Подключение платы часов на ВЛИ
С теорией понятно, переходим к практике. К пластмассе, да и к металлу тоже, люди успели выработать чуть ли не отвращение — за что ни возьмись, везде пластмассовые чёрные коробки — скучно. Вот дерево — это другое дело. Красиво, экологично, надёжно. А ещё лучше сделать вообще бескорпусные часы, так как в детстве многие любили разглядывать начинку всяких девайсов — вот пусть ничто не мешает им это делать.

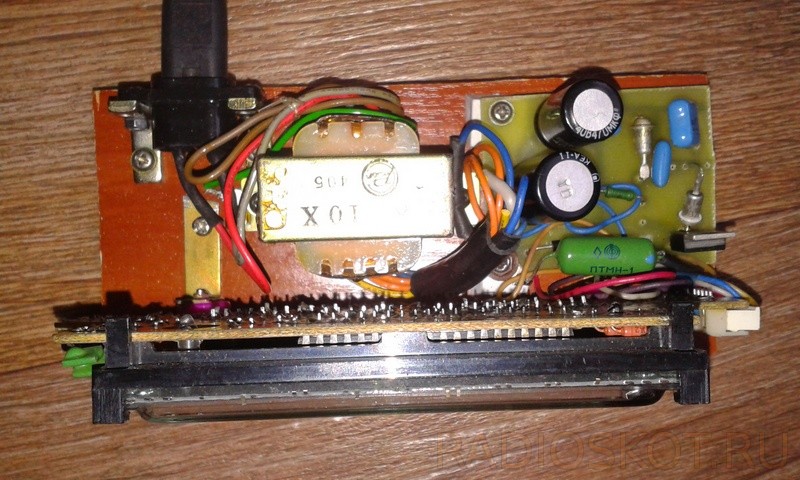

Основа — ДСП. Выпиливается от обрезков чего-то давно валяющегося на балконе.
На неё прикручивается гнездо ввода шнура питания 220 В, трансформатора 24 В с 8 В для накала, платы стабилизатора 3-х нужных напряжений и самого модуля часов на ВЛИ.
Дальше дело паяния — по-соединять между собой проводами все элементы и тщательно (корпус ведь будет открытый) заизолировать сеть.
Часы стартанули с первого раза, только вначале забыл подать +18 В на контакт активации XP1-2 и на экране просто мигали нули, никак не реагируя на попытки выставить время.
Можно конечно на индикатор поставить зеленый светофильтр из оргстекла, но в принципе итак показывает нормально.
Вот такой получился прикольный девайс, а чтобы нагляднее увидеть его «прикольность» — посмотрите небольшое видео.
Электронные часы своими руками
Для тех, кто хоть немного разбирается в микроконтроллерах, а также хочет создать несложное и полезное устройство для дома, нет ничего лучше сборки цифровых часов с LED индикаторами.
Такая вещь может украсить вашу комнату, а может пойти на уникальный подарок, сделанный своими руками, от чего приобретёт дополнительную ценность.
Схема работает как часы и как термометр — режимы переключаются кнопкой или автоматически.
Схема электрическая самодельных часов с термометром

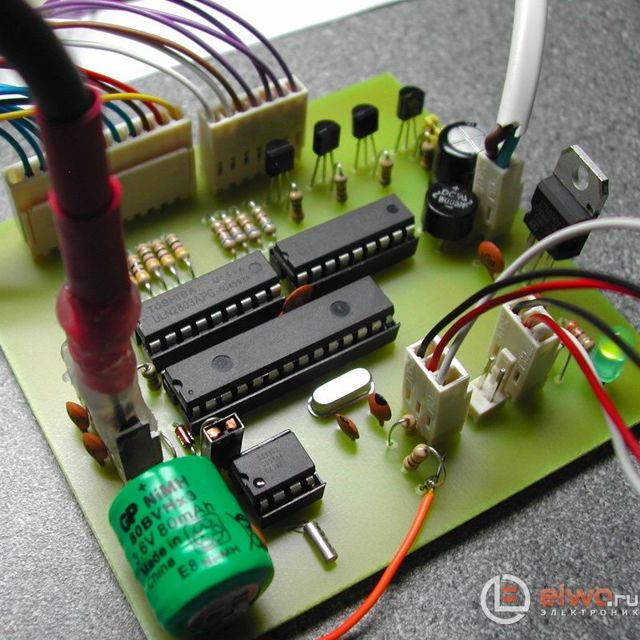

Микроконтроллер PIC18F25K22 берёт на себя всю обработку данных и отсчёт времени, а на долю ULN2803A остаётся согласование его выходов со светодиодным индикатором.
Небольшая микросхема DS1302 работает как таймер точных секундных сигналов, частота её стабилизирована стандартным кварцевым резонатором 32768 Гц.
Это несколько усложняет конструкцию, зато вам не придётся постоянно подстраивать и корректировать время, которое будет неизбежно запаздывать или спешить, если обойтись случайным ненастроенным кварцевым резонатором на несколько МГц. Подобные часы скорее простая игрушка, чем качественный точный хронометр.
При необходимости, датчики температуры могут быть расположены далеко от основного блока — они соединяются с ним трёхпроводным кабелем. В нашем случае один температурный датчик установлен в блок, а другой расположен снаружи, на кабеле длинной около 50 см. Когда пробовали кабель 5 м, то тоже прекрасно функционировало.

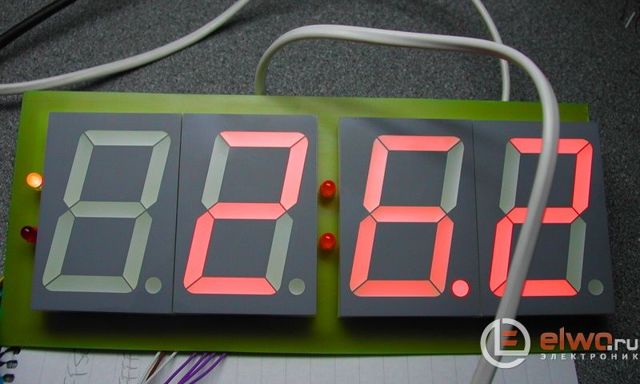

Дисплей часов изготовлен из четырех больших светодиодных цифровых индикаторов. Первоначально они были с общим катодом, но изменены на общий анод в финальной версии.
Вы можете ставить любые другие, потом просто подберёте токоограничительные резисторы R1-R7 исходя из требуемой яркости.
Можно было разместить его на общей, с электронной частью часов, плате, но так гораздо универсальнее — вдруг вы захотите поставить очень большой LED индикатор, чтоб их было видно на дальнем расстоянии. Пример такой конструкции уличных часов есть тут.
Сама электроника запускается от 5 В, но для яркого свечения светодиодов необходимо использовать 12 В.
Из сети, питание поступает через понижающий трансформатор адаптер на стабилизатор 7805, который образует напряжение строго 5 В.
Обратите внимание на небольшую зелёную цилиндрическую батарейку — она служит источником резервного питания, на случай пропадания сети 220 В. Её не обязательно брать на 5 В — достаточно литий-ионного или Ni-MH аккумулятора на 3,6 вольта

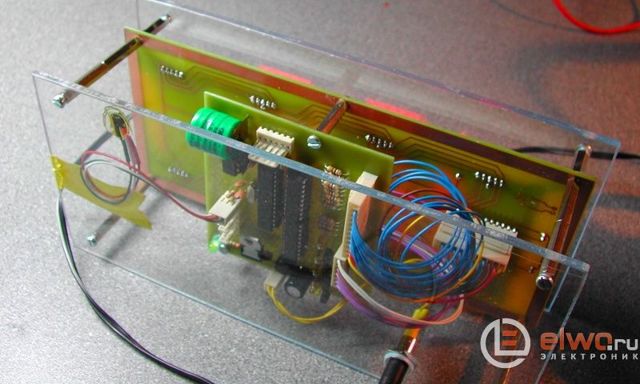

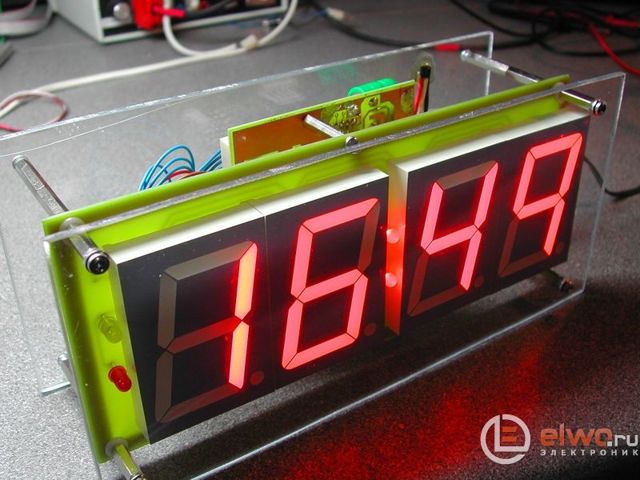

Для корпуса можно задействовать различные материалы — дерево, пластик, металл, либо встроить всю конструкция самодельных часов в готовый промышленный, например от мультиметра, тюнера, радиоприёмника и так далее. Мы сделали из оргстекла, потому что оно легко обрабатывается, позволяет увидеть внутренности, чтоб все видели — эти часы собраны своими руками. И, главное, оно было в наличии
Здесь вы сможете найти все необходимые детали предлагаемой конструкции самодельных цифровых часов, в том числе схему, топологию печатной платы, прошивки PIC и исходный код.
Схемы на микроконтроллерах
Схема часов электроника 9-06 идентична со схемой часов электроника 2-06
И так смотрим схему ниже.
Часы электроника 9-06 общее описание
Производитель: завод Азон. Азейбарджан Баку
Год выпуска: 1982г.
Заводской номер: 01199
Высота символов индикатора: 21,1мм.
Режимы\доп.опции:
Часы,минуты,секунды.
Будильник.
Коррекция.
Яркость .
Батарея резервн. питания 9v (крона )
Состояние часов на троечку. Корпус разбит сами часы не работали. Визуальная проверка платы на дефекты выявила варварски вырванный транс ( предхоз суко хотел выдрать транс но он стойко и крепко сидел не сдавался =) порваны были обмотки накала 5v.
Транс ТС-4-4 пришлось заменить, одну обмотку так и не нашел слишком тонкая проволока испарилась в дебрях мота. Электролит старый 100mf/50v нах под замену тоже.
Транс впаяли и что дальше ? заработал ? нифига ! но есть прогресс !напруги все в норме на плате секундный импульс молотит уже радует микры живы !
Далее снимаем индикатор тестим а он не але ! сдох бобик =( При детальном исследовании платы и индикатора оказалось индикатор бракованный смотрим ниже
Индикатор предхоз впаял похоже бракованный также я такие встречал на радиорынках ,осторожно левак не рабочие с желтым основанием контактной группы! см. рис.
Пришлось заменить на ИЛЦ4-5/7Л более новая модель практически идентична (только колокольчик вместо верхней точки)
Варианты схем подключения часов
Часы-таймер в видеомагнитофоне Электроника ВМ-12 предназначались для включения и выключения записи в установленное время, а также для отображения текущего времени с помощью вакуумно-люминесцентного индикатора ИЛМ1-7Л.
Опорный генератор выполнен на микросхеме D2, с 5 вывода которой выходят импульсы 50 герц. Усиливаясь транзистором, они поступают на вход микросхемы D1 — КР1005ВИ1.
Установка времени на часах: установить переключатель SA1 в режим «установка времени», затем соответствующими кнопками установить день недели, часы и минуты. SA1 вернуть в положение «время».
Установка таймера на включение: SA1 перевести в положение «программа», SA2 — в положение «вкл». Кнопками установить день недели и время.
Установка таймера на выключение: SA1 установить в положение «программа», SA2 — в положение «выкл». Аналогично, кнопками установить день недели и время выключения. SA1 вернуть в положение «время».
Модулю часов от видеомагнитофона Электроника ВМ-12 требуется три напряжения питания:
- отрицательное, -13 вольт для питания индикаторов
- положительное, +18 вольт для питания процессора
- переменное, ~3 вольта для питания накала индикатора
Цепь смещения VD15-R19 нужна для надёжного гашения сегментов ИЛМ1-7Л. Разъём XP2 служит для подключения конденсатора 4700 мкФ, который нужен для сохранения времени при кратковременных перепадах напряжения (иногда вместо него ставят аккумулятор).
Ещё есть кнопка Таймер — рядом с кнопкой питания. При нажатой кнопке Таймер зажигается светодиод и магнитофон засыпает, чтобы проснуться по таймеру, сделать запись и снова уснуть. Другие органы управления при этом блокируются.
