Постоянный резистор. номиналы и цветовая маркировка резисторов
Содержание:
Как работать в калькуляторе цветовой маркировки
Инструмент выполнен наиболее просто и позволяет узнать величину значения сопротивления для любого числа колец на резисторе. При работе Вы можете:
- Вводить нужное Вам значение сопротивления, чтобы калькулятор смог самостоятельно подобрать для Вас нужные цветовые обозначения. Это работает в том случае, если Вам нужна обратная работа, например узнать, какие цвета будут при конкретном элементе.
- Подбирать цвет для любого количества колец и типа резистора. Для этого требуется нажать на соответствующую область и выбрать нужный оттенок. Если например требуется узнать элемент 4х колечный, то на ненужных участках нужно просто проставить значение :”NONE”.
- Получать и выбирать данные значений допусков с минимальным и максимальным значениям по параметрам.
Таким образом мы постарались сделать максимально рабочий инструмент, который бы мог приспосабливаться к любым требованиям расшифровки кольцевой маркировки.

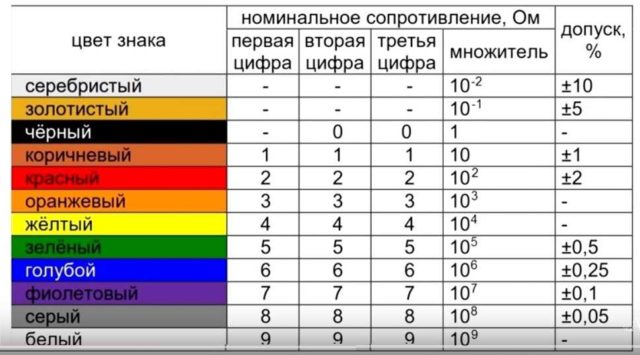

Таблицы цветовой маркировки резисторов
В данной статье речь пойдет об определении основных параметров для отечественных и зарубежных резисторов с помощью таблиц цветовой маркировки
Чтобы запомнить цветную кодировку резисторов и других электронных компонентов, надо обратить внимание на то, что после черной полосы (0) и коричневой полосы (1) идет последовательность цветов радуги. Голубой и синий цвета в маркировке не различаются, так как цветовая маркировка резисторов изначально была разработана в англоязычных странах, где эти цвета произносятся одинаково
Маркировка наносится цветными кольцами. Она определяется в соответствии с требованиями Публикациями 62 МЭК. Читаются маркировочные знаки слева направо. Резисторы с величиной допуска от 0,05 до 10% выполняются пятью цветовыми кольцами: первые три кольца – определяют величину сопротивления в омах, четвертое кольцо – множитель, пятое кольцо – допуск.
Также вы можете встретить резисторы с пятью полосами, но имеющие стандартную 5 или 10% точность. В этом случае: первые два кольца указывают на величину сопротивления в омах, третье – множитель, четвертое – точность, пятое – допуск. Для резисторов с величиной допуска ±20% предусматривается маркировка с четырьмя цветовыми кольцами: первые три кольца – указывают на величину сопротивления в омах, четвертое кольцо – множитель. Для резисторов с тремя цветовыми кольцами величина допуска не указывается. Для таких резисторов: первые два кольца – указывают на величину сопротивления в омах, третье кольцо – множитель.
Иногда для резисторов еще может указываться температурный коэффициент сопротивления (ТКС), в этом случае, резистор маркируется шестью цветовыми кольцами, шестое цветовое кольцо указывает на ТКС. Особый случай использование цветовой маркировки резисторов – перемычки нулевого сопротивления. Они обозначаются одной черной (0) полоской по центру. Визуально мощность резистора можно определить по его размерам.
Пример маркировки резистора
Маркировка резисторов SMD. Калькулятор онлайн
Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы
Трёхсимвольная маркировка EIA96
Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.Третий символ — буква — код множителя. Каждая из букв X, Y, Z, A, B, C, D, E, F, H, R, S соответствует множителю согласно таблице.Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96, E24, E48.
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.
Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24, либо 4 цифры E48
Сопротивление: 165ом ±1%, EIA-96
Таблица EIA-96
|
|
Трёхсимвольная маркировка E24. Допуск 5%
Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.1=lg10, множитель 10.2=lg100, множитель 100.3=lg1000, множитель 1000.И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
В данной статье используйте окно калькулятора выше, что и для EIA-96.
Четырёхсимвольная маркировка E48. Допуск 2%
Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.1=lg10, множитель 10.2=lg100; Множитель 100.
3=lg1000, множитель 1000.И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48), либо вводить 4 цифры в общее верхнее окно.
Введите код SMD резистора E48
Сопротивление: 22.2kом ±2%, E48
Формулы и расчёты электронный цепей онлайн |
Параметры синусоидального сигналаПеременный ток. Параметры |
Постоянный ток. Определение |
Электроника в домах. ФорумТранзисторы. Справочник |
Диоды. Справочник |
Стабилитроны. Справочник |
Реактивное сопротивлениеРезонансная частота |
ESR конденсатора |
Измерение ESR |
Отключить защиту инвертора
Замечания и предложения принимаются и приветствуются!
Классификация по условиям эксплуатации
По особенностям применения и использования виды резисторов делятся на группы.
Постоянные

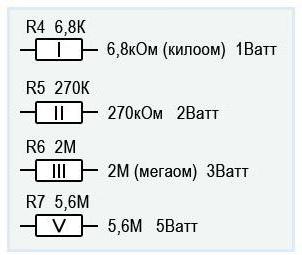

Сопротивление неизменное с допустимой нормированной погрешностью и соответствует норме. На электрической схеме изображаются прямоугольником со сторонами 10х4 мм. От центра узкой стороны изображаются линии выводов. Рядом с изображением ставят литеру «R» с порядковым номером корпуса по схеме. Тут же проставляют величину номинала.
Внутрь прямоугольника вписывается рассеивание. В импортной технической документации часто изображается в виде зигзагообразной линии соединяющей выводы.
Переменные и подстроечные
Компоненты переменного потенциометра оснащены тремя и более выводами, и механизмом перемещения ползунка – токосъемника. Диапазон изменения простирается от нуля до максимума, ограниченного установленным номиналом.
Изменение характеристик оборудования в процессе эксплуатации, выглядящее, например, как настройка тюнера, регулировка уровня громкости или освещения, выполняется переменным компонентом.
Механизм перемещения ползунка завершается ручкой, позволяющей оперативно проводить регулировку. Если настройка выполняется при наладке и ежедневно меняться не должна, применяются подстроечники. Положение токосъемника в них устанавливается отверткой.
Нелинейные
Устройства автоматики и электронной защиты активно пользуются полупроводниковыми нелинейными приборами, проводимость которых изменяется автоматически при колебаниях внешних факторов окружающей среды. Отрицательный температурный коэффициент у термисторов увеличивает проводимость при повышении температуры и уменьшает при понижении.
Прибор с положительным ТКС называются позистором. У фоторезистора проводимость полупроводникового слоя возрастает при увеличении освещенности в видимом, инфракрасном или ультрафиолетовом спектре.

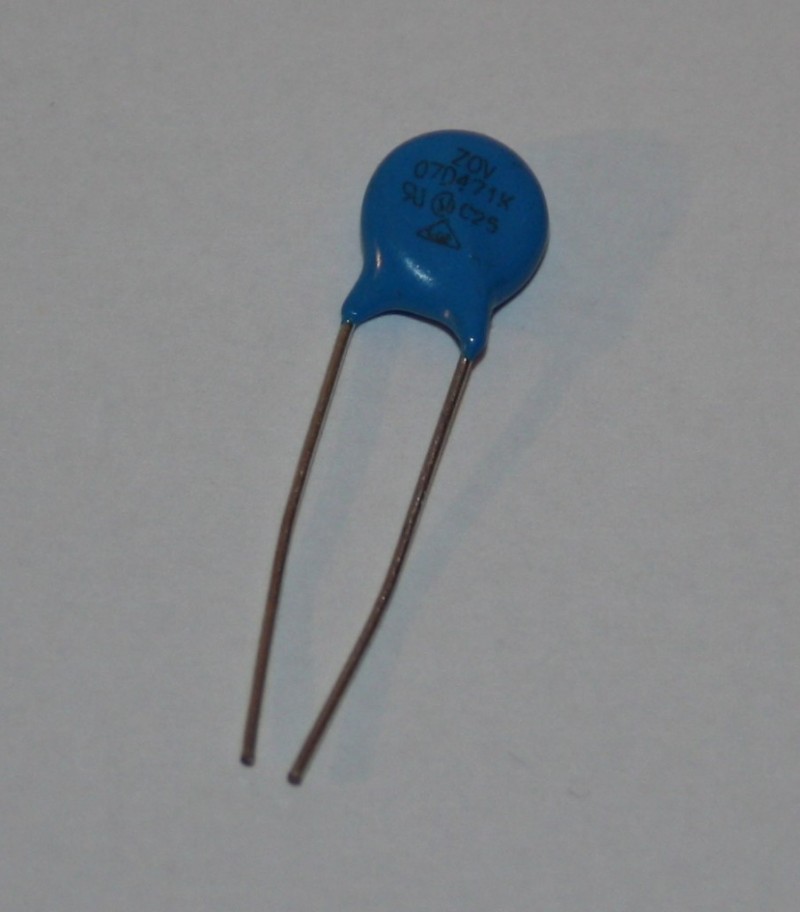

Варисторы способны увеличить проводимость при возрастании приложенного к нему напряжения
Магниторезисторы реагируют на магнитное поле, а тензисторы фиксируют приложенное к ним механическое усилие.
Цветовая маркировка резисторов
Зачастую резисторы — очень небольшие по размерам элементы, на которые не нанесешь какие-либо надписи. Поэтому, наверное, изобрели цветовую маркировку. Ну, и еще, как вариант объяснения — цвета интернациональны. Так что нет необходимости думать о стране-производителе и держать в уме особенности. Если разберетесь в принципе, эта маркировка резисторов тоже не будет вас ставить в тупик.
Цветовая маркировка резисторов: количество полосок и значение их местоположения
Давайте разбираться что значат цветные полоски на корпусе резистора. Полосок может быть три, четыре, пять или шесть. Первые две-три — это значимые данные, то есть под цветами закодированы цифры. Именно по ним определяют номинал. После них идет полоска, по которой определяют множитель. Далее часто (но не всегда) следует разрыв — значительно большее расстояние чем было между кольцами до этого. Нанесенные после этого пустого промежутка полосы — это допуск и температурный коэффициент. Причем температурный коэффициент есть только при шестиэлементной цветовой кодировке, так как таким «широким» кодом шифруются только высокоточные элементы. В остальных он просто не указан. Вот и вся цветовая маркировка резисторов.
Чтобы определить номинал сопротивления, надо знать какая цифра соответствует каждому цвету. Если это значащие цифры, соответствие одинаковое. Оно представлено в таблице.
Что обозначают цветные кольца на резисторе
Отдельно только надо запомнить значение множителя и допуска, а также температурного коэффициента
Но два последних пункта, как правило, принимаются во внимание не всегда, так что достаточно запомнить только два столбца таблицы выше
Примеры чтения цветовых кодов на резисторах

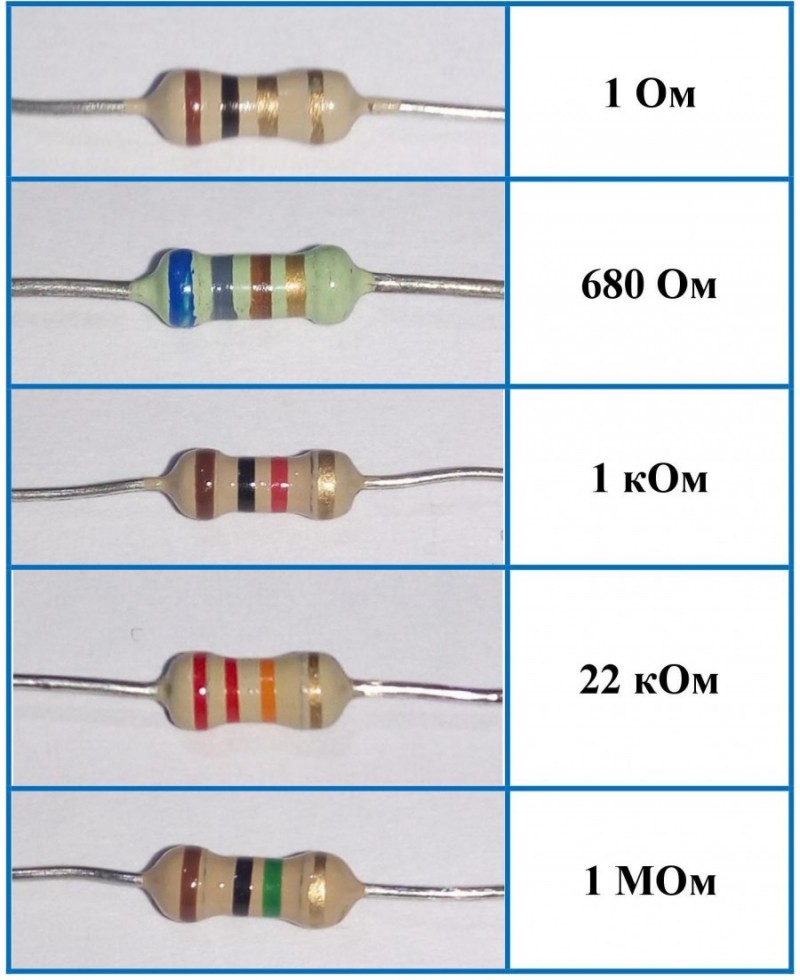

Для примера возьмем несколько резисторов с цветной маркировкой.
Пример 1. На первом рисунке (см. ниже) — пять полосок, одна из них нанесена через отступ — это точно допуск. Цвет этого кольца — красный, что соответствует погрешности 1% от номинального значения. Рассматриваем остальные полосы — это значимые цифры и множитель. Смотрим по таблице:
- первая — красная — 2
- вторая — черная — 0
- третья — черная — 0
- четвертая — коричневая — множитель 10 Ом.
Итого получаем: 200 надо умножить на 10 Ом. Получается 2000 Ом или 2 кОм. Допуск определили раньше и он равен 2%.
Как расшифровывать полоски на резисторах
Пример 2. Вторая картинка содержит шесть полос. Первые четыре — это про номинал и множитель, пятая — допуск и шестая — температурный коэффициент сопротивления (насколько изменяется сопротивление при нагреве).
Разбираемся с номиналом:
- первая — коричневая — 1;
- вторая — черная — 0;
- третья — черная — 0;
- множитель — красная 100 Ом;
Получаем что 100 надо умножить на 100 Ом. Итого: 100*100 Ом = 10 000 Ом или 10 кОм.
Пример 3. Сразу приступим к определению номинала.
- первая — красная — 2;
- вторая — черная — 0;
- третья — красная — множитель — 100 Ом.
Почему третью цифру определили как множитель? Потому что в маркировке две последние цифры (если их меньше шести) это множитель и допуск. В таком случае получаем: 20 * 100 Ом = 2000 Ом или 2 кОм. Допустимые отклонения номинала — желтая — 0,2%.
Еще два примера
Пример 4. Всего три полоски на резисторе. Так маркируются резисторы с возможными отклонениями от номинала до 20%. Все три полосы — на расшифровку номинала. Первые две — цифры, третья — множитель.
- первая — красная — 2;
- вторая — черная — 0;
- третья — множитель — коричневая — 10 Ом.
Итого получаем номинал: 20 * 10 Ом = 200 Ом с допустимым отклонением 20%.
Параметры и характеристики
Имеется ряд параметров, которые характеризуют компонент в работе и они обязательно учитываются разработчиками при подборе радиодетали. Технические характеристики резисторов имеются в справочной литературе. Остановимся на параметрах, которые написаны на корпусе или их можно определить по внешнему виду.
Номинал

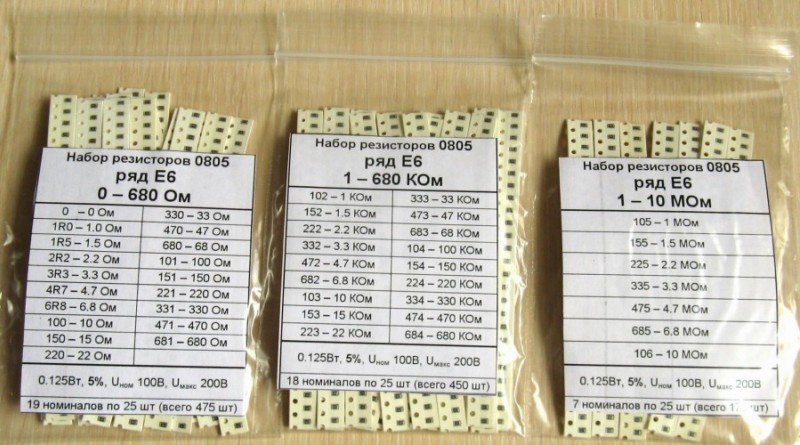

В таблице показаны ряды, значения чисел из которых чаще всего применяются на практике. Требуемый номинал образуется из элемента таблицы с десятичным коэффициентом соответствующей степени.
Допуск

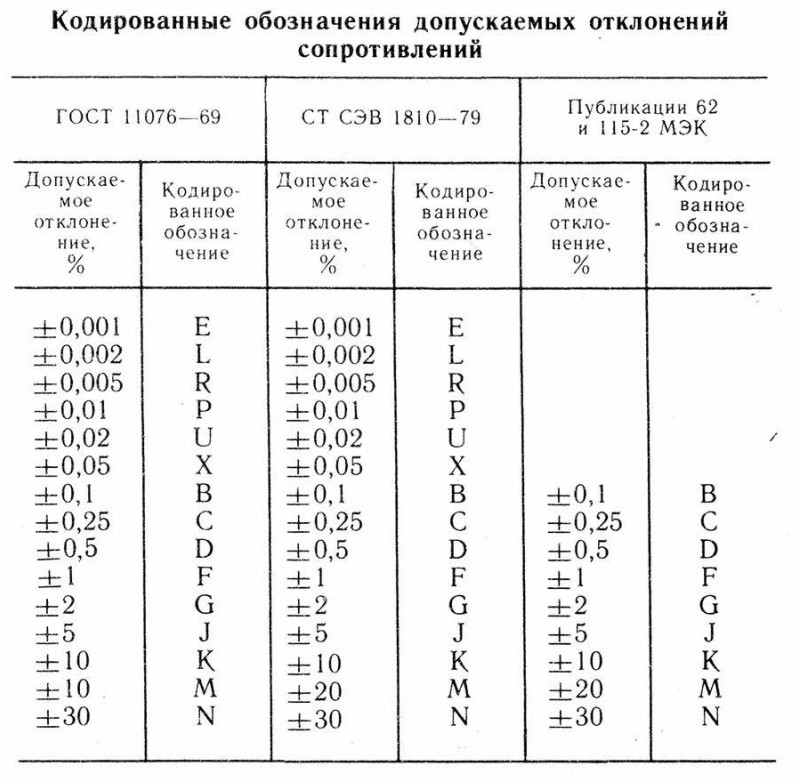

Самая большая разность между действительным значением и номиналом, выраженное в процентах, называется допуском или классом точности. Производитель обязан обеспечить необходимый допуск согласно выбранного ряда предпочтительных значений и привести изделие к необходимому классу точности.
