Датчик предотвращения протечки воды своими руками

Как своими руками сделать датчик протечки воды для дома

Аварийная ситуация, возникающая в системе холодного или горячего водоснабжения, всегда доставляет много неприятностей не только владельцу квартиры, но и всем соседям, особенно проживающим на нижних этажах. После нарушения герметичности водопровода, растекающаяся из него вода проходит по строительным конструкциям, повреждает обои, натяжные потолки, декоративные покрытия.

Особую опасность она доставляет бытовой электропроводке, нарушая состояние изоляции и создавая непредвиденные токи утечек, которые снижают электрическую безопасность квартиры и дома.

Предотвратить развитие серьёзных последствий протечки воды позволяет система автоматического оповещения жильцов, оперативно срабатывающая при появлении первых признаков влаги. Собрать ее под силу любому домашнему мастеру, умеющему паять простые радиолюбительские устройства.

Для ее создания своими руками рекомендуем выбрать одну из трех схем на:

1. биполярном транзисторе NPN конструкции 2N5551;
2. микросхеме К561ЛА7;
3. микросхеме К561ЛН2.

Как сделать датчик влажности

Он является общим элементом для любой из трех рассматриваемых схем и работает за счет электропроводности воды.

Датчик делают из двух электродов, которые могут располагаться в плоскости горизонта или вертикали относительно друг друга.

Горизонтальная конструкция контактных площадок

В состав входят два сухих электрода, которые могут быть различной конфигурации. Их удобно вырезать из фольгированной стеклопластиковой или гетинаксовой платы, прорезав не ней изолирующие дорожки.

С формой и габаритами датчика влажности можно поэкспериментировать, тщательно подобрать их к конкретным условиям размещения. Если нет под рукой платы, то контактные площадки вырезают из обычной фольги или жести, наклеивая их на плоскую диэлектрическую поверхность.

На один электрод подводится положительный потенциал электроэнергии, а на другой — отрицательный. Они разнесены на одинаковое расстояние, отделены воздушным зазором, обладающим высокими диэлектрическими свойствами.

Когда на электродах появляется влага, то через ее слой начинает проходить электрический ток, который изменяет состояние электронной схемы датчика протечки, вызывая срабатывание световой и звуковой сигнализации.

Вертикальная конструкция контактных площадок

Две полоски фольги размерами примерно 10х40 мм (габариты условны и принципиального значения не имеют) закрепляют параллельными плоскостями на небольшом удалении так, чтобы исключить их самопроизвольное касание при работе.

Подключать датчик влажности к электронной схеме лучше короткими проводами или использовать экран или витую пару.

Совет! Повысить чувствительность самодельного датчика можно простым действием — положить его контактными площадками на кусочек туалетной бумаги или несколько слоев марли, расположенной в месте вероятной протечки воды на полу. За счет гигроскопичных свойств этих материалов даже при небольшой влажности возникает хороший токопроводящий слой.

Состав деталей

Кроме датчика влажности для работы электрической схемы потребуется:

• биполярный NPN транзистор 2N5551 или один из его аналогов: ВС517, ВС618, ВС 879, 2SD1207, 2SD1853, 2SD2088;
• светодиод VD1;
• элемент питания на 3 вольта, например, плоская литиевая батарейка;
• трехвольтовый пьезоизлучатель;
• соединительные провода.

Все эти детали помещаются в небольшую пластиковую коробочку, служащую корпусом и соединяются пайкой обычным паяльником навесным монтажом.

Принцип работы электрической схемы

Алгоритм срабатывания датчика протечки довольно прост. В сухом положении контактных площадок транзистор VT1 закрыт и через его полупроводниковый переход коллектор-эмиттер ток не проходит.

При появлении воды в датчике влажности между электродами возникает замыкание, положительный потенциал элемента питания поступает на базу транзистора и открывает переход от коллектора к эмиттеру.

Через пьезоизлучатель и параллельно подключенный светодиод начинает протекать ток. Включается звуковой и световой сигнал, оповещающие жильцов о повышенной влажности.

Сборку и работу подобной схемы на базе транзистора BC517 можно посмотреть в коротком видеоролике владельца “Руки из плеч”.

Датчик протечки воды на микросхеме К561ЛА7

Он работает по более сложной, но вполне доступной схеме, обладающей более высокой надежностью и чувствительностью.

Электронная система противодействия затоплению

 Электронная система состоит как минимум из трёх блоков. Это датчик протечки, устанавливаемый на полу помещения, блок управления и исполнительный механизм.

Работает такая система следующим образом: при появлении влаги замыкается цепь между электродами датчика. Это даёт команду блоку управления подать питающее напряжение на электрический привод, который и перекрывает подачу воды. Датчик протечки и блок управления можно изготовить самостоятельно. В качестве исполняющего механизма понадобится электроклапан или шаровый кран с сервоприводом.

Изготовления датчика

Простейший датчик протечки – это два расположенных на некотором удалении друг от друга проводника. Однако, согласитесь, что оголённые провода на полу ванной или туалета будут смотреться как минимум нелепо, а как максимум предоставлять опасность поражения электрическим током. Поэтому можно изготовить датчик, протравив дорожки на печатной плате из фольгированного текстолита, а в качестве корпуса использовать кнопку от дверного звонка.

Использование корпуса дверного звонка в качестве датчика протечки

Работу следует выполнять в следующем порядке:

• Вырезать плату по размеру кнопки;
• Методом ЛУТ или с помощью фоторезиста необходимо вытравить на поверхности плат дорожки;
• Залудить печатные проводники при помощи паяльника;
• Припаять к проводникам скобы в качестве ножек;
• Подключить соединительный провод;
• Установить печатную плату в корпус кнопки звонка.

Схема печатной платы

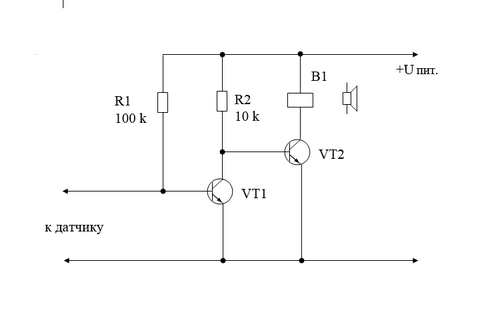

 Электрическая схема блока управления

Питание системы осуществляется при помощи небольшого аккумулятора напряжением 12В. Главным требованием к источнику питания является его низкий саморазряд. Так как ток, потребляемый схемой в дежурном режиме ничтожно мал, то подзаряжать аккумулятор придется буквально пару раз в год.

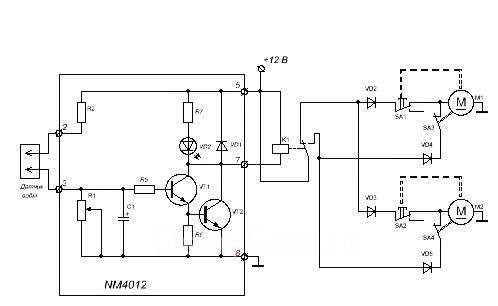

Схема управления закрытием шарового крана работает следующим образом. В дежурном режиме тока через датчик нет, транзисторы закрыты, реле обесточено. При появлении воды на базе транзистора VT1 появляется напряжение смещения, вследствие чего транзистор открывается и подаёт питание на базу более мощного транзистора VT2. В свою очередь открытый транзистор VT2 управляет электромагнитным реле, которое подаёт питание на исполняющий механизм.

Пример схемы управления закрытием шарового крана

В электрической схеме можно использовать транзисторы структуры n-p-n с любой маркировкой. Транзистор VT2 должен быть средней мощности. Резисторы R1, R2 – маломощные.

Усовершенствованная электрическая схема показана на следующем рисунке. Она рассчитана на подключение двух мотор-редукторов.

Пример усовершенствованной электрическая схемы

 Исполняющий механизм

Конечно же, исполняющий механизм можно собрать самостоятельно, используя для этого подходящий мотор-редуктор и концевые выключатели. Однако проще и надёжнее будет приобрести шаровой кран с сервоприводом заводского изготовления. Приобретая такое устройство, убедитесь в том, что его конструкцией предусмотрены концевые выключатели, размыкающие цепь в крайних положениях.

Конечно, цена этих приборов намного выше пластиковых собратьев, но и надежность их работы не вызывает нареканий.

Исполнительный механизм

После присоединения датчика, блока управления и электрического крана к источнику питания, производят испытание системы. Для этого наливают немного воды на место установки датчика.

Как сигнализировать об утечке воды

Решение вопроса пришло в быт из яхтенного мира. Поскольку судовые помещения нижнего яруса (особенно это касается трюмов) находятся ниже ватерлинии, в них регулярно скапливается вода. Последствия понятны, вопрос в том, как с этим бороться. Ставить для контроля отдельного вахтенного матроса нерационально. Тогда кто даст команду на включение откачной помпы?

Существуют эффективные тандемы: датчик наличия воды, и автоматическая помпа. Как только датчик обнаружит заполнение трюма, включается мотор помпы, и производится откачка.

Датчик воды — не что иное, как обычный поплавок на шарнире, соединенный с выключателем помпы. Когда уровень воды поднимается на 1–2 см, одновременно срабатывает сигнализация и мотор откачной помпы.

Удобно? Да. Безопасно? Разумеется. Однако такая система вряд ли подойдет для жилого дома.

• Во-первых, если вода достигнет уровня 1–2 см по всей площади помещения, она через порог входной двери побежит на лестничную площадку (не говоря о соседях снизу).
• Во-вторых, откачная помпа совершенно не нужна, поскольку необходимо немедленно найти и локализовать причину прорыва.
• В-третьих, поплавковая система для помещений с плоским полом неэффективна (в отличие от плавсредств с килеватой формой днища). Пока наберется «нужный» для срабатывания уровень, от сырости развалится дом.

Стало быть, нужна более чувствительная система сигнализации от протечек. Это вопрос датчиков, а исполнительная часть бывает двух видов:

1.      Только сигнализация. Она может быть световой, звуковой, или даже соединенной с GSM сетью. В этом случае вы получите сигнал на мобильный телефон, и сможете дистанционно вызвать аварийную бригаду.

2.      Отключение подачи воды (к сожалению, такая конструкция не работает с системой отопления, только водопровод)

После главной задвижки, которая подает воду от стояка в квартиру (не важно, до или после прибора учета), установлен электромагнитный клапан. При подаче сигнала от датчика, вода перекрывается, и дальнейший потоп останавливается. Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов

Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками

Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов. Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками.

Принцип работы датчиков протечек

Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.

Как устроены датчики

Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.

Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.

Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.

Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

Самодельный датчик простейшей конструкции

Несмотря на примитивность, датчик достаточно эффективен. Домашних мастеров эта модель привлекает копеечной стоимостью радиодеталей, и возможностью сборки буквально «на коленке».

Базовый элемент (VT1) — NPN транзистор серии BC515 (517, 618 и им подобные). С его помощью подается питание на звуковой сигнализатор (B1). Это простейший готовый зуммер со встроенным генератором, который можно приобрести за копейки, или выпаять из какого-нибудь старого электроприбора. Питание требуется порядка 9 вольт (конкретно для этой схемы). Есть варианты под 3 или 12 вольтовые батарейки. В нашем случае используется элемент питания типа «Крона».

Как работает схема

Секрет в чувствительности перехода «коллектор-база». Как только через него начинает протекать минимальный ток, открывается эмиттер, и подается питание на звуковой элемент. Раздается писк. Параллельно можно подключить светодиод, добавляя визуальную сигнализацию.

Сигнал к открытию коллекторного перехода дает та самая вода, о наличии которой надо сигнализировать. Из металла, не подверженного коррозии, изготавливаются электроды. Это могут быть два кусочка медной проволоки, которую можно просто облудить. На схеме точки подключения: (Электроды).

Собрать такой датчик можно на макетной плате.

Затем прибор помещается в пластиковую коробочку (можно в мыльницу), в донышке которой проделаны отверстия. Желательно, чтобы при попадании воды, она не касалась монтажной платы. Если хочется эстетики, печатную плату можно вытравить.

Недостаток такого датчика — различная чувствительность к разным типам воды. Например, дистиллят от протекающего кондиционера может остаться незамеченным.

Исходя из концепции: недорогой автономный прибор, его нельзя интегрировать в единую систему защиты вашего дома, даже самодельную.

Какие бывают СППВ

Системы различаются по:

• способу питания — от батареек, аккумулятора или электросети;
• способам монтажа — одни устанавливаются во время ремонта, другие можно ставить и после его окончания;
• типу кранов — шаровые, керамические и т. д.;
• типу и мощности электроприводов;
• типу датчиков — проводные и беспроводные;
• набору дополнительных функций — контроль за состоянием батареек и кранов, оповещение о событиях на телефон, удаленное управление и т. д.

Нептун

Gidrolock

Аквасторож

Предлагают варианты для квартиры, загородного дома, офиса и других помещений. Базовый комплект можно расширить за счет дополнительного оборудования.

Система «Нептун »

Ее выпускают в 4 вариантах. Цены готовых комплектов варьируются от 9670 руб. до 25900 руб.

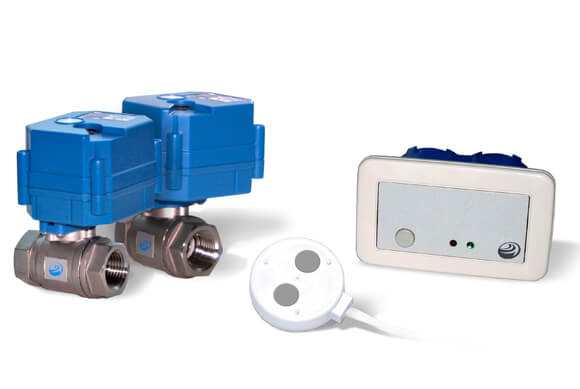

Проводная система Нептун Акваконтроль

для квартиры имеет два крана 1/2 дюйма (или два крана 3/4 дюйма), два датчика, соединенных проводами длиной 0,5 м с базовым модулем управления. Этот модуль раз в месяц закрывает и открывает краны, даже если нет протечки, чтобы предотвратить их закисание. Питается система от сети 220 V (резервного источника питания нет), краны закрываются через 18 секунд после попадания воды на датчик. Устанавливать ее рекомендуется во время ремонта, так как нужно прокладывать электропроводку. К модулю управления можно подключить 6 кранов и 20 датчиков. Срок гарантии 4 года.

Проводная система Нептун База

имеет 3 датчика со электрошнурами по 2 м, два итальянских крана Bugatti на 1/2 либо 3/4 дюйма, базовый модуль управления. Моторы кранов срабатывают не позднее, чем через 21 секунду, питаются от сети 220 V (резервного источника питания также нет). Рекомендуется для квартиры. Установка во время ремонта. Срок гарантии 6 лет.

Проводная система Нептун Про

отличается от предыдущих моделей блоком управления, который позволяет интегрировать ее в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы), и наличием источника резервного питания. Подходит не только для квартиры, но и для коттеджа. Гарантия 6 лет.

Беспроводная система Нептун Бугатти Про+

— последняя разработка конструкторов завода-изготовителя. Система снабжена двумя радиодатчиками, но к ней можно подключить 31 радиодатчик или 375 проводных датчиков, а также 4 крана. Радиодатчики работают на расстоянии до 50 м от модуля управления. При подключении через роутер, дальность приема сигнала увеличивается. Устанавливается как во время, так и после ремонта. Подходит для больших коттеджей со множеством мест возможных утечек воды. Гарантия 6 лет.

Системы GIDROLOCK

Работают от батареек типа АА. Разработаны варианты для использования в квартирах, загородных домах и коттеджах. Представлены более 30 модификаций, учитывающих вид водоснабжения — горячее или холодное индивидуальное или централизованное, диаметр труб, — 1/2, 3/4, 1, 1 1/4, 2 дюйма, площади помещений и так далее. Блок управления контролирует работоспособность датчиков.

К блоку управления системы GIDROLOCK PREMIUM подключают 200 проводных датчиков, 20 шаровых кранов, 100 радиодатчиков и GSM-сигнализацию, оповещающую об аварии sms-сообщением на телефон. Электропривод закрывает кран в течение 12 секунд с момента поступления сигнала о протечке.

Есть ручное управление положением шарового крана. Оно понадобится, когда нет времени ждать высыхания датчика, чтобы открыть воду, или если нужно перекрыть воду, когда никакой аварии не случилось. Например, при замене вентиля на кухне. Для этого снимают металлический фиксатор и поворотом корпуса электропривода закрывают кран. Открывают обратным движением.

Производитель предлагает комплекты для квартир и загородных домов с автономным и централизованным водоснабжением. Корпус электропривода отсоединяется от шарового крана, что упрощает установку шарового крана на трубу.

Система «Аквасторож»

Ее позиционируют как первую в мире систему защиты при потопах с тройным питанием: от батареек, сетевого универсальный мини-USB адаптера и встроенного источника бесперебойного питания. Она аккумулирует энергию и обеспечивает работоспособность системы при севших батарейках и/или при отключении электричества в квартире. Система обнаруживает поврежденный или потерянный датчик и дает сигнал на перекрытие кранов.

В модели «Автосторож-Эксперт» реализована возможность интеграции в систему «Умный дом» и подключения GSM-модуля для SMS-оповещений.

Классификация систем защиты от протечек

Системы «антипротечка» классифицируют по следующим основным признакам:

1. По количеству кранов с электроприводом в комплекте.
2. По способу информирования о протечке.
3. По способу обмена информацией между датчиками и блоком управления.

Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено

Суть информирования о протечке

Существуют следующие способы информирования о протечке:

• Индикация на дисплее контроллера;
• Индикация на дисплее, сопровождающаяся шумовыми сигналами;
• Шумовая сигнализация, индикация и отправка сообщения.

Передача сообщений возможна в том случае, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства. Ввод номера телефона производится с пульта управления. При подключении системы к интернету есть возможности рассылки сообщений посредством GPRS-соединения.

Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке

Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.

Передача информации между контроллером и датчиками

Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.

В проводных системах передачи информации посредством проводов на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.

По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается

Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны. Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается все же довольно высокой и не достигает минимальных значений, как в результате протечки.

Внутри каждого беспроводного датчика имеется схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик должны настраиваться на одну частоту.

Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления

Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех. Каждый из производителей применяет собственные принципы модуляции, в связи с этим беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.

Как правильно подключать

Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.

Порядок монтажных работ состоит из:

1. Составления плана размещения датчиков, кранов и места установки контроллера.
2. Проложить и подсоединить монтажные провода.
3. Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
4. Установка приборов учета расхода воды.
5. Установка датчиков протечки воды.
6. Навеска на свое место блока управления.
7. Подключение и проверка всей схемы.

Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).

Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.

Это что касается водопроводной части.

Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.

Такая же маркировка есть и на проводных датчиках.

Присоединение беспроводных извещателей к контроллеру совершается автоматически.

Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.

Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.

Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.

Правила проведения грамотного монтажа

Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:

• Размечаем участки установки датчиков, кранов и контроллера.
• Согласно схеме соединения прокладываем монтажные провода.
• Врезаем шаровые краны.
• Устанавливаем датчики.
• Монтируем контроллер.
• Подключаем систему.

Остановимся подробнее на самых важных этапах.

Этап #1 — врезка шарового крана

Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.

Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.

Этап #2 — установка датчика

Прибор может быть установлен двумя способами:

• Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.
• Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.

Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.

Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания

Этап #3 — монтаж контроллера

Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:

Готовим отверстие в стене под монтаж коробки контроллера.
Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана.
Устанавливаем на подготовленное в стене место монтажную коробку.
Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами.
Собираем прибор

Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.

Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.

Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.

Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды
