Восемь мини-экскаваторов, два из которых с нулевым выносом, вписываются в категорию от 1 до 2,75 т. Модели серии ET предлагаются с удлиненной или обычной стрелой. Микроэкскаватор 803 позволяет вместо встроенного дизельного двигателя в качестве привода использовать электродвигатель с помощью подключаемого в режиме автоконфигурации электрогидравлического устройства этого же производителя. Для удобства транспортировки устройство подвешивается прямо к отвалу экскаватора. Функция наклона поворотной платформы позволяет осуществлять точное вертикальное копание на наклонных поверхностях.

Привод – какой лучше и как выбрать.

Перешерстив просторы интернета, и пообщавшись на форумах вы увидите стойкую тенденцию наших самоделкиных – мастеров использовать, выбирая привод дизель для гидравлики. В промышленных моделях так же используется дизель. В самостоятельном изготовлении дешевле брать китайский двигатель «Лифан». Можно конечно поэкспериментировать с отечественными двигателями, но это зависит от ваших навыков.

Мини экскаватор надёжный помощник в ведении земляных работ, он компактен и удобен, но не лишён недостатков. Первым из недостатков можно назвать низкую скорость, эта техника не очень мобильна, и глубина копания невелика из-за размеров мини экскаватора. Но для небольших строительств такая техника вполне подойдёт.

Case

Модельный ряд мини-экскаваторов Case массой до 3 т включает 5 моделей: CX15B, CX17B ZTS, CX18B, CX26B ZTS и CX30B ZTS. Полуторатонная машина Case CX15B Series 2 оборудована двумя поршневыми насосами переменной производительности, которые создают гидравлический поток в точном соответствии с текущей потребностью, что позволяет снизить расход топлива и повысить эксплуатационные характеристики. Все старшие модели оснащаются дополнительным третьим шестеренным насосом, который питает контур поворота платформы и отвал. При необходимости поток от этого насоса направляется на ковш и рукоять для оптимизации мощности копания. В правый рычаг управления ходом встроен селектор выбора скоростей движения. На машинах CX15B, CX17B, CX18B используется новый двигатель Mitsubishi мощностью 11,3 кВт. Все старшие модели оснащаются двигателями Yanmar мощностью от 17 кВт (для моделей CX26B и CX30B) и выше. На выбор предлагаются машины с навесом или с кабиной, причем в любом варианте безопасность оператора гарантирована по стандартам FOPS/ TOPS, а для моделей CX26B и старше также и по стандарту ROPS. Навес с тремя стойками обеспечивает очень простой доступ к рабочему месту. Новая кабина оснащается сиденьем на подвеске и мощной отопительной системой. Три модели с нулевым выносом – CX17B, CX26B и CX30B – имеют рабочий вес от 1,75 до 2,87 т и глубину копания от 2,37 до 2,79 м. Машины CX17B и CX18B комплектуются ходовой частью с гидравлически изменяемой шириной колеи для обеспечения необходимой широкой опоры при копании и обеспечения беспрепятственного прохода через узкие проемы. На эти модели устанавливается складной отвал, ширина которого изменяется в зависимости от размера колеи без применения каких-либо инструментов. Открываемые на шарнирах боковые панели, свободный доступ к аккумулятору и ко всем точкам обслуживания с уровня земли – все это в итоге сокращает время на обслуживание и увеличивает производительность.

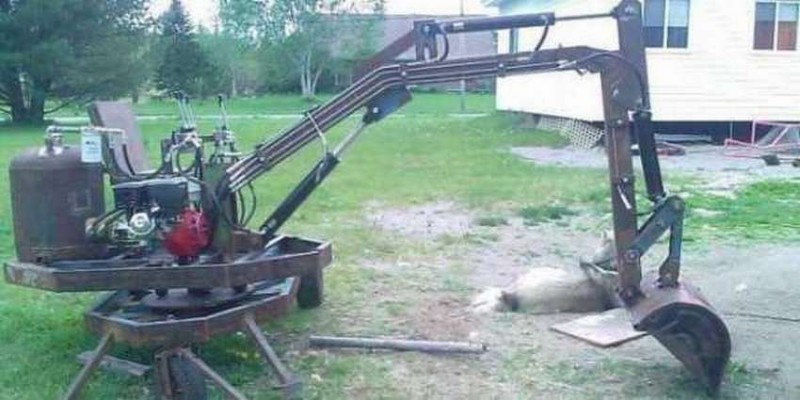

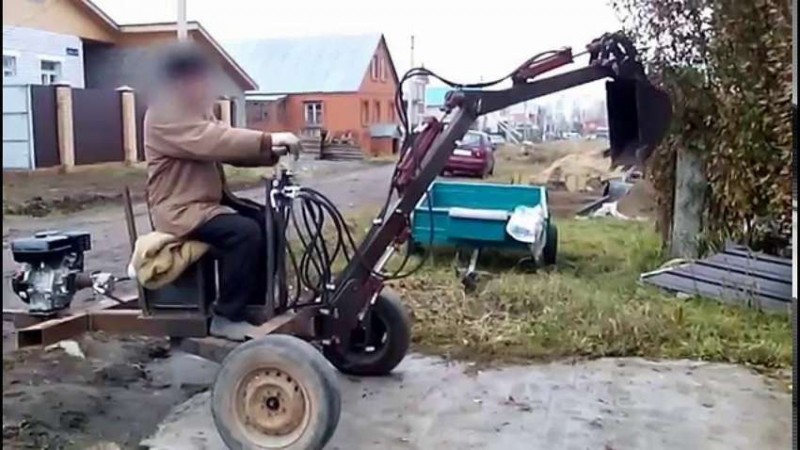

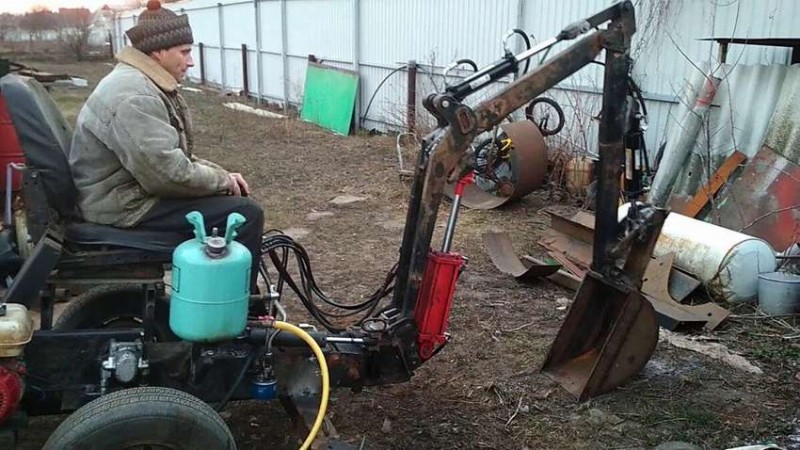

Прицепной экскаватор своими руками 10 моделей с фото

Почему бы не доверить тяжёлый ручной труд механическому другу, который сделает всё быстро, качественно и эффективно? С помощью прицепного экскаватора, сделанного своими руками, можно значительно упростить себе жизнь при выкопке выгребных ям, траншей под канализацию, засыпать сыпучие материалы. Всё что делается человеком 2 часа, самодельный экскаватор сделает намного быстрее.

Основную раму, на которую крепится гидравлика, стрелы и мотор, можно сделать произвольной.

Группа молодых людей их Воронежа сумела запустить мелкосерийное производство таких самоделок.

Стрелу и ковш можно приобрести на рынке строительных материалов.

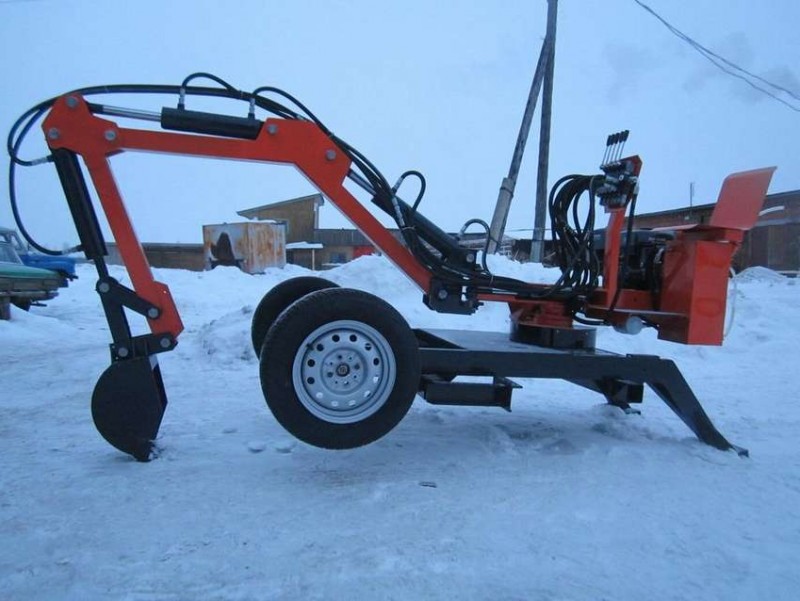

И в снег, и в зной устройство работает так, как надо.

Над общим видом готового изделия можно особо не заморачиваться, главное – эффективность.

Универсальная модель для любого типа задач.

Начало работы перед рытьём котлована.

Яркая расцветка экскаватора сделает мрачный день веселым.

Из металлических профилей получилась хорошая рама для устройства.

Незаменимый помощник одинокому фермеру.

Конструктивные особенности мини-экскаватора

Неплохое решение – это установка самодельного экскаватора на Т40 или изготовление своими руками из узлов прицепа, с последующей установкой на него двигателя, бака, колесной оси от старого автомобиля. Чтобы обеспечить устойчивость во время работы рекомендуется использовать дополнительные крепления. Два опорных «башмака» не позволят экскаватору опрокинуться – размещенный на шасси от автомобиля, он будет надежно стоять при выполнении работ. При подборе мотора во многих случаях используют различные варианты компактных японских или более дешевых китайских двигателей внутреннего сгорания с мощностью до 15 кВт.

Конструкция построена на таких основных элементах:• несущей раме с гусеницами или в виде экскаватора на автомобильном ходу;• опорно-поворотной системе;• гидравлической системе – с насосом, масляным фильтром, баком, ручным рычагом управления, гидроцилиндрами, шлангами;• двухсекционной стрелой с ковшом.

Мини экскаватор своими руками

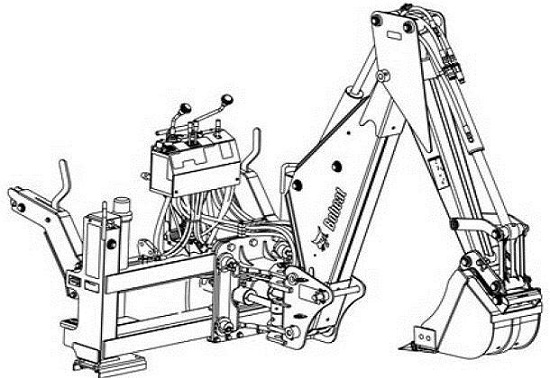

стрела мини экскаватора

Управление мини-экскаватором

Делают это, расположившись в кабине на кресле оператора и пристегнувшись ремнем безопасности. Ковшом и поворотом кабины управляют джойстиками на подлокотниках, разворотами погрузчика — двумя рычагами, расположенными под ногами. При движении одного из них вперед следует разворот в обратную сторону, к себе — в ту же сторону.

На полу слева в кабине есть кнопка или педаль, после нажатия ногой на которую экскаватор начинает быстро передвигаться. Справа расположена педаль (покрыта плитой из стали), поворачивающая влево-вправо ковш. При недостаточных навыках оператора ее лучше не трогать — увеличивается шанс опрокидывания агрегата.

Справа, ближе к оператору, расположено еще 2 рычага. Ближний регулирует обороты двигателя, дальний (больший) включает в работу бульдозерный отвал. При подтяжке на себя последний поднимается, от себя — опускается.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
2. ДВС для приведения в действие гидравлики.
3. Опорно-поворотная часть.
4. Гидравлика.
5. Ковш.
6. Стрела.

Выбор ковша для экскаватора

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

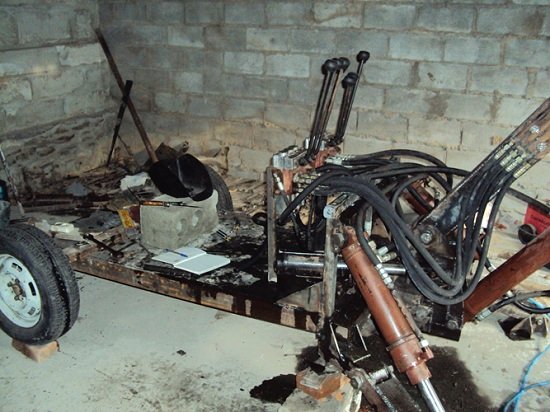

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

• опорно-поворотная часть;
• стрела;
• ковш;
• система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Техника в работе

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Обычно при создании самодельной землеройной техники используют прямую и обратную лопату. Но при необходимости может быть собран и драглайн — техника, предназначенная для больших котлованов, траншей и пр. Он понадобится при работе ковша ниже площадки, на которой установлен самодельный экскаватор.

Приступаем к работе

Некоторые домашние умельцы, собирают самодельный мини-экскаватор из готовых узлов. Необходимые детали приобретаются в магазинах, но в этом случае, гораздо проще и дешевле будет купить уже готовую модель. Поэтому мы рассмотрим вариант самостоятельной сборки из старых деталей.

Рама. Этот элемент рекомендуется делать из металлического швеллера № 8 или 10. Швеллер разрезается на куски нужной длины и соединяется между собой при помощи сварки. К раме крепится колёсная ось от старого автомобильного прицепа. Сверху к швеллеру привариваются металлические листы, это будет платформа для оборудования. Рекомендуется сразу определить место для крепления стрелы, и усилить его дополнительными листами железа и кронштейнами.

Стрела с ковшом. Если у вас нет опыта по сборке сложных механизмов, то лучше купить уже готовую стрелу. При самостоятельном изготовлении стрелы, рекомендуется использовать трубы круглого или квадратного сечения, с толщиной стенок 6-8 миллиметров. Стрела состоит из трёх частей, которые соединяются между собой шарнирами или втулками.

Ковш можно сварить самостоятельно, из металлических листов. Чтобы конструкция получилась достаточно прочной, рекомендуется усилить верхнюю часть дополнительной полоской металла, пустить продольные рёбра жёсткости и сделать «клыки». Для изготовления зубьев ковша, можно использовать металлические «пальцы», позаимствованные с гусениц старого трактора.

Гидравлика. Это самый сложный элемент мини-экскаватора. Гидросистема отвечает за работу стрелы. Чтобы стрела опускалась, поворачивалась и двигалась, вам понадобятся 3 гидравлических цилиндра. Ещё один будет отвечать за управление ковшом. Снять их можно с любого старого грузового автомобиля, где цилиндры отвечают за подъём кабины.

Чтобы гидравлическая система работала, необходимо установить насос. Оптимально подойдёт насос шестеренчатого типа НШ-10. В комплекте с насосом можно использовать четырёхсекционный гидрораспределитель Р-16А или РГС-253. Всё гидравлическое оборудование соединяется между собой шлангами. Насос соединяется с двигателем, на платформе устанавливается ёмкость для масла.

Основные узлы – что это, как их собирать и стоит ли покупать?

Найдя все необходимые чертежи, или сделав их самостоятельно, приступаем к основным узлам мини экскаватора, попутно прикинув их стоимость.

Раму мы изготовим из швеллера 8 или 10, воспользовавшись электросваркой. К полученной раме прикрепим старую балку от автомобиля, сняв с неё рессоры и пружины. Вариантом будет посадка колёс на самодельную ось. Из затрат имеем: около 12 метров швеллера, автомобильная балка, ну и ваша работа.

Манипулятор – проще изготовить двухколенный из таких же швеллеров, сваренных в прямоугольный профиль. При изготовлении манипулятора понадобится рассчитать всё, и не имея инженерных навыков сделать это будет сложно. Поэтому возможно манипулятор лучше купить готовый.

Из оборудования, если всё таки решите делать манипулятор сами, нужны будут станки – фрезерный, токарный, слесарный.

Стоимость готового манипулятора будет примерно на 30% меньше, чем сделать его своими руками.

Гидравлика – выбор тут широк, из насосов подойдут масляные, типов: НШ-10, НШ-32, НШ-150, насосы нужно купить, и желательно новые. А вот цилиндры для манипулятора подойдут и б\у от МАЗа или КАМАЗа, размер 63x40x500. Для узла управления можно найти, если постараться, б\у гидрораспределитель РГС 253, МРС 70.4.

Стрелу желательно взять готовую и установить вместе с гидравликой, так как велика возможность ошибки в расчётах при проектировании этого узла. Вполне подойдёт стрела от старого погрузчика.

Детский экскаватор – игрушка на все времена

Пожалуй, ни одна другая рабочая машина не интересует малышей так, как интересует их экскаватор. Удивительная машина с длинной «рукой», заканчивающейся вместительным ковшом, и это все ведь еще и движется! И не просто движется,  а работает! Смотреть на работающий экскаватор маленькие мальчики, да и многие маленькие девочки, могут очень долго, почти бесконечно )) А переварив увиденное, обязательно попросят купить им такой же – игрушечный экскаватор, чтобы проводить строительно-копательные работы в песочнице.

Если все это – про вашего ребенка, тогда наш раздел, посвященный детским бульдозерам и экскаваторам, будет вам полезен.

Игрушечные экскаваторы

Экскаватор для детей – не просто машинка для катания, это серьезная рабочая машина. Поэтому выбирать нужно такой экскаватор, с которым малышу будет работать удобно

Прежде всего, стоит обратить внимание на размер и простоту или наоборот сложность конструкции. Так, для малышей 2-3 лет правильным будет выбрать небольшой, простой и легкий экскаватор – один из тех, что создают компании Полесье и Нордпласт

Яркий и веселый экскаватор для малышей предлагает также Shantou Gepai.

Совсем маленькие, но при этом гораздо более детализованные и правдоподобные экскаваторы из прочного металла производит Siku. Удобный для маленьких детей небольшой и очень похожий на настоящий экскаватор есть у Keenway.

А у Bruder, уже ставшим классикой качественных детских строительных и специальных машин, вы найдете самые разнообразные экскаваторы среднего и большого размера. Все эти машины истинно рабочие – с подвижными частями и возможностью всецело использовать технику по назначению. Эти машины отлично подойдут ребятам 3-7 лет.

Помимо классических экскаваторов, есть и разнообразные, еще более интересные вариации. Например, Daesung предлагает Автоэкскаваторы – экскаваторы на колесах.

Игрушечные бульдозеры, грейдеры и погрузчики

Не менее, чем экскаваторы, для ребятишек интересны бульдозеры. Ковш здесь побольше, и, хоть он и не поднимается высоко вверх, им тоже удобно и интересно копать песок и перекладывать камни. Кроме того, бульдозер – игрушка очень разноплановая. Посмотрите сами.

Классические бульдозеры предлагают компании AVC, Big. У Bruder имеется очень правдоподобный бульдозер на гусеничном ходу, а также грейдер, погрузчик с паллетами и фронтальный погрузчик.  Siku, помимо бульдозеров классических, создает наборы тягачей с бульдозерами, ратраки, и даже харвестер для погрузки бревен.

Описание и принцип работы мини экскаватора

После того, как принято решение построить машину своими руками, нужно понять, какой тип мини-экскаватора нужен. Существуют два основных типа мини экскаваторов:

• автономные (самоходные);
• буксируемые (используются с другой техникой: трактором, мотоблоком).

Если в хозяйстве уже имеется мотоблок или мини-трактор, логично собрать прицепной мини экскаватор своими руками с дополнительной точкой крепления.

При наличии опыта авторемонта, старого автомобильного двигателя и свободного времени, проще создать автономный блок с шасси и оборудованием для земляных работ. Однако следует помнить, что строительство прицепного блока намного проще и проще, чем чертежи самоходного, который имеет гораздо больше деталей и узлов и более трудоемок в изготовлении.

Принципиально мини экскаватор работает точно также, как любой другой. Он предназначен для относительно небольшого объема работ, а также для работ в стесненных условиях. В частности, широко используется:

• на городских улицах и автотрассах без прекращения движения транспорта;
• в городских хозяйствах для прокладки труб и кабелей;
• для установки оград и дорожных знаков;
• в благоустройстве дворов устройстве парков;
• в аварийно-спасательных службах;
• для строительных работ небольшого объема (например, устройства фундаментов для загородных домов);
• на археологических раскопках;
• при реконструкции и сносе зданий — особо компактные модели могут работать даже внутри здания на межэтажных перекрытиях.

Также существуют модели с возможностью радиоуправления. Они применяются в экстренных и аварийных случаях, в том числе при поисково-спасательных работах для разбора завалов, для сноса аварийных зданий и других опасных работ в ограниченном пространстве.

Разновидности

Мини-экскаватор считается уменьшенной копией гусеничных экскаваторов. Обычно в эту классификационную категорию включают машины весом от 0,8 до 8 тонн. Основными отличиями являются короткая вращающаяся платформа и резиновые (а не металлические) гусеницы, что позволяет использовать их на твердом дорожном покрытии (во дворах, на площадках и пр).

Как таковой классификации мини-экскаваторов нет. Имеющиеся в продаже модели различаются размерами, ключевыми характеристиками и ценой.

Есть у мини-техники и ограничения:

• низкая скорость движения (2—5 км / ч);
• низкая эффективность траншеекопателя и загрузочного ковша;
• малая глубина копания;
• небольшая сила на краю ковша.

Все это — следствие небольшого размера мини-экскаватора, и с лихвой компенсируется его преимуществами: компактностью, мобильность, экономичностью. Для более серьезных работ следует выбирать более мощные модели.

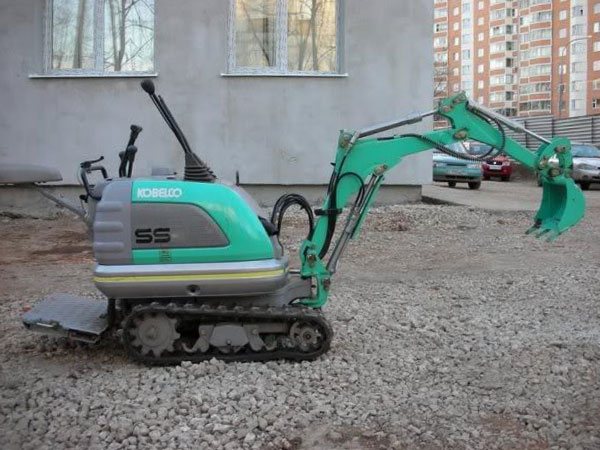

Мини экскаватор Kobelco на гусеничном ходу

Модельный ряд класса компактных экскаваторов представлен на международном рынке в широком ассортименте японской машиностроительной корпорацией Kobelco, являющейся одной из лидеров в производстве данного вида техники.

Мини экскаватор компании Kobelco SS – это поистине универсальная машина для выполнения разных земляных работ в «стесненной» обстановке ограниченного пространства (места с небольшой рабочей зоной вдоль заборов и ограждений, зона вблизи жилых домов и сооружений, маленькие дворики и т.п.).

Функциональное применение

Современная стройка со своими высокотехнологичными процессами задействует всевозможную строительную технику на разных этапах работ. Как землеройная техника хорошо зарекомендовали себя мини экскаваторы Kobelco для копания траншей под коммуникации там, где крупногабаритные машины не смогут полноценно функционировать из-за своих размеров и массы.

Помимо применения компактных экскаваторов в строительстве, как в одной из ведущих областей народного хозяйства, данная техника так же используются и в городском хозяйстве:

• Выкапывание траншей под прокладывание коммуникаций (трубы службами тепло водоснабжения (газовиками), кабели – связистами, электроэнергетиками);
• Установка дорожных знаков (оград) дорожными службами;
• Благоустройство дворов, посадка кустарников и деревьев озеленителями;
• Закладка фундаментов частных загородных домов (дач).

Зачастую можно увидеть работающие мини экскаваторы на оживленных улицах или на дорогах с непрекращающимся движением транспортных средств.

Преимущества данного вида техники

Хорошую устойчивость и минимальное давление на грунт экскаваторам Kobelco SS обеспечивает гусеничное шасси. Экскаватор укомплектован резиновыми гусеницами, благодаря которым снижается вибрация ходовой части, обеспечивая тем самым более ровную и мягкую езду (это благотворно сказывается на физическом состоянии оператора данной техники).

Важно и то, что гусеницы резиновые для мини экскаваторов Kobelco при передвижении достаточно бесшумны в сравнении с металлическими гусеницами, что является бесспорным преимуществом для работы данной спецтехники в жилых районах. Такие гусеницы помогают мини экскаваторам не только преодолевать бездорожье, но и не деформируют городские дорожные покрытия (тротуарную плитку)

К преимуществам мини техники можно отнести и то, что выпускаемый специальный прицеп для перевозки экскаватора Kobelco может тянуть (буксировать) любая легковая автомашина. Отпадает необходимость в использовании большегрузных трейлеров (автоэвакуаторов), что существенно сокращает расходы по транспортировке. Помимо этого, в зависимости от габаритов, мини эвакуаторы можно перевозить в микроавтобусе.

Дополнительное оборудование

К нему можно отнести навесное оборудование для мини экскаваторов Kobelco SS необходимое для различных (специфических) видов работ. В типовой (стандартный) комплект входят:

Сменные ковши различной ширины:

1. 30 см – для копания траншей под газопровод, водопровод, канализацию, дренаж.
2. 50 см – предназначен для образования углублений (выемок) в процессе строительства фундамента здания (сооружения).
3. 120 см – используется для осуществления планировочных (ландшафтных) работ на уже обработанном участке (грунте).

• Телескопическая рукоять соединяет ковш со стрелой, обеспечивая направление его движения, и сводит к минимуму возможность (риск) поломок от соприкосновения с наружным объектом (стена траншеи и т.д.).
• Гидравлическая вибротрамбовка используется для уплотнения различных поверхностей грунта (песчаного, гравийного), материалов с целью увеличения их плотности для подготовки строительных площадок и т.д.
• Ямобур (бурильная установка в миниатюре).
• Гидравлические ножницы (режут металл, а также могут измельчать железобетонную конструкцию на фракции).
• Гидромолот используется с целью разрушения твердых (каменных) пород, бетонных конструкций при разборке зданий и завалов и др.

Правильно подобранное навесное для мини экскаваторов Kobelco позволит заметно улучшить качество выполняемых работ и увеличить производительность за счет достижения многофункциональности данного оборудования.

В заключение

Чтобы сделать мини экскаватор, придется приложить немалые усилия. Не имея некоторых навыков и знаний, лучше не пытаться с нуля собирать сложную машину. В таком случае лучше найти готовые узлы и собрать их на прицепе Т40.

При наличии хорошей технической — теоретической и практической — подготовки и специальных навыков достаточно выбрать хороший чертеж, найти нужные детали и материалы и браться за изготовление своей универсальной землеройной техники. Понадобятся собственные умения сварщика, слесаря, токаря и еще ряда специалистов. Если таких навыков нет, лучше поискать помощников среди знакомых.

В сети представлено множество видео с полным изложением процесса сборки самодельного мини экскаватора и результата работы. Приступая к выполнению аналогичной задачи, ознакомьтесь с как можно большим количеством подобных материалов и выберите или создайте на их основе свою инструкцию.
