Самоделки на кухне

Кухонные самоделки из области электроники могут составлять дополнение к существующим аксессуарам и принадлежностям. Большой популярностью среди жителей квартир пользуются промышленный и самодельные электрошашлычницы.

Пример шашлычницы

Еще один распространенный пример кухонных самоделок, сделанных своими руками домашнего электрика, – таймеры и автоматика включения освещения над рабочими поверхностями, электроподжиг газовых горелок.

Важно! Изменение конструкции некоторой бытовой техники, в особенности газовых приборов, может вызвать «непонимание и неприятие» контролирующих организаций. Кроме того, это требует большой аккуратности и внимательности

Электроника в автомобиле

Самодельные устройства для автомобиля наиболее широкое распространение получили среди владельцев отечественных марок транспорта, которые отличаются минимальным количеством дополнительных функций. Широким спросом пользуются такие схемы:

• Звуковые сигнализаторы поворотов и включения ручного тормоза;
• Сигнализатор режимов работы аккумуляторной батареи и генератора.

Простейший сигнализатор поворотов

Более опытные радиолюбители занимаются оснащением своего автомобиля датчиками парковки, электронными приводами стеклоподъемников, автоматическими датчиками освещенности для управления ближним светом фар.

Самоделки для начинающих

Большинство начинающих радиолюбителей занимаются изготовлением конструкций, которые не требуют высокой квалификации. Простые отработанные конструкции могут служить длительное время и не только ради пользы, но и в качестве напоминания о техническом «взрослении» от начинающего радиолюбителя до профессионала.

Для малоопытных любителей множество производителей выпускают готовые наборы для конструирования, которые содержат в составе печатную плату и набор элементов. Такие наборы позволяют отработать такие навыки:

• Чтение принципиальных и монтажных схем;
• Правильная пайка;
• Настройка и регулировка по готовой методике.

Среди наборов очень распространены электронные часы различных вариантов исполнения и степени сложности.

Электронные часы из набора

В качестве области применения знаний и опыта радиолюбители могут конструировать электронные игрушки, используя схемы попроще или переделывая промышленные конструкции под свои пожелания и возможности.

Интересные идеи для поделок можно видеть на примерах изготовления радиоэлектронных поделок из пришедших в негодность деталей вычислительной техники.

Разнотематические схемы

Узлы радиоэлектронной аппаратуры (154)Схемотехника разнообразных узлов и блоков радиоэлектронной аппаратуры.

Бытовая электроника (335)Полезные радиоэлектронные устройства используемые в быту, дома и на даче, электроника своими руками.

Компьютерная электроника (29)Схемы устройств и приставок для компьютера, расширяем возможности компьютера.

Металлоискатели и металлодетекторы (45)Принципиальные схемы металлоискателей, приборов для поисков цветных и черных металлов.

Сварочное оборудование (23)Собрание схем сварочных аппаратов, сварочно-пусковых устройств, самодельные полуавтоматы для сварки металлов.

Измерения, тестеры, генераторы (358)Схемотехника измерительных приборов: сигнализаторы, тестеры, индикаторы, генераторы сигналов, частотомеры.

Автомобильная электроника (139)Полезная радиоэлектроника автомобилисту, самодельные электронные устройства для автомобиля.

Охранные устройства и сигнализации (159)Схемы охранных устройств и охранной сигнализации для защиты периметра и различных объектов.

Медицинская техника (24)Медицинские приборы для лечения, стимуляции, анализа и прочих целей здравоохранения.

Электрик Самоделкин

Категория «Электрик Самоделкин» содержит в себе материалы и статьи, которые относятся к теме Сделай Сам! Электрики, это люди с техническим взглядом на вещи. Многие электротехнические устройства вполне возможно сделать своими руками, причём это изделие будет вполне работоспособно и возможно превзойдёт свой заводской аналог в неких технических характеристиках! Так что учитесь и делайте сами.

P.S. — Приятного времяпровождения на сайте ЭлектроХобби

Как сделать простой датчик движения, вибрации. Вибродатчик своими руками. _v_

Простой датчик механического движения, или вибродатчик несложно сделать и самому. Предлагаю свой вариант такого устройства. Для его сборки понадобится такие вещи как игла от шприца, ее колпачок, небольшой кусок пружинной проволоки и гайка подходящего размера. Идея такова, что нужно на конец колпачка от иглы прикрепить гайку, к которой стоит припаять один из выводов данного датчика вибрации …

Домашняя мастерская

Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов:

• Паяльник;
• Бокорезы;
• Пинцет;
• Набор отверток;
• Пассатижи;
• Многофункциональный тестер (авометр).

Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.

Авометр Ц-20

Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.

Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.

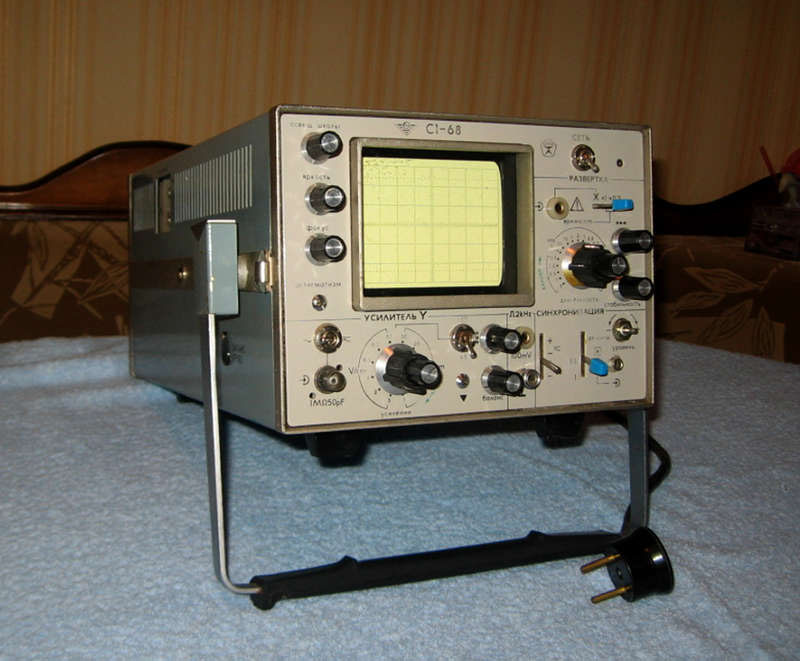

Осциллограф

В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства

Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов

Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.

В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.

Важно! При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

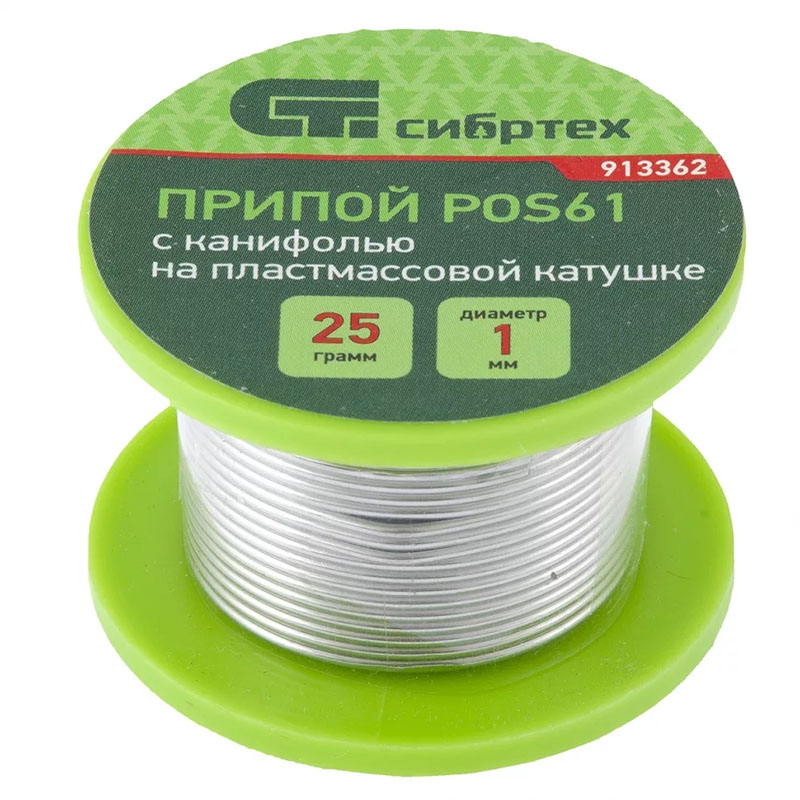

Припой с флюсом

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Макетные платы

Аудиоаппаратура

Транзисторные УНЧ (109)Собрание схем усилителей мощности низкой частоты на биполярных и полевых транзисторах.

УНЧ на микросхемах (339)Схемы усилителей мощности НЧ, собранных на интегральных микросхемах (интегральные УНЧ).

Схемы УНЧ на лампах (54)Ламповые усилители мощности звуковой частоты, УМЗЧ на электронных лампах — радиолампах.

Предусилители НЧ (60)Самодельные предусилители, микрофонные усилители, корректоры для аудио аппаратуры.

Регуляторы тембра и эквалайзеры (55)Принципиальные схемы регуляторов тембра, эквалайзеров, темброблоков на микросхемах и транзисторах.

Коммутация и индикация аудиосигналов (29)Простые индикаторы выходной мощности УНЧ, анализаторы спектра, коммутаторы и селекторы сигнала.

Аудио эффекты и приставки (84)Подборка схем приставок к аудиоаппаратуре, микшеры, для гитары, квадро-эффекты, сурраунд, аудио-процессоры.

Акустические системы (10)Конструкции акустических систем, сабвуферов, схемы фильтров низких, средних и высоких частот.

Полезные самоделки своими руками: как делаются бытовые весы

Сегодня, практически в каждом доме есть напольные или кухонные весы. Для того, чтобы самостоятельно сделать этот полезный измерительный прибор, необходимо разобраться с его устройством и принципом работы.

Так, к внешним составным частям весов относят:

• Весопроцессор;
• Корпус;
• Экран для показаний;
• Платформу;
• Ножки.

Принцип работы весов крайне прост. Груз, попадая на платформу, давит на нее за счет силы тяжести, активируя тензометрический датчик веса внутри прибора. Тензодатчик, в свою очередь, влияет на тензорезистор, меняя его сопротивление. Последний передает сигнал аналого-цифровому преобразователю. После этого АЦП переводит сигнал в цифровой и подает его на микроконтроллер, который делает выводы о массе груза на платформе, и выводит значения на экран.

Так, для центрального расположения под платформой напольных, торговых и технических весов лучше выбирать одноточечный датчик. Для установки на изгиб используют блочный датчик. При этом, нужно следить за тем, чтобы тензодатчик имел надежное соединение с АЦП. Решить проблему подключения устройств поможет весопроцессор.

Несложные схемы электронных самоделок: делаем электрозвонок

Достаточно просто и быстро своими руками можно сделать электрозвонок.

Такой звонок прослужит долго, и будет радовать ухо. Ведь, при нажатии, он сможет создавать сигналы различной частоты и тональности.

На способность звонка воспроизводить звук в одной или нескольких тональностях будет влиять наличие в схеме радиоконструкции мультивибратора с двумя биполярными транзисторами. Рассмотрим подробно схему электронного звонка со сложным звуковым сигналом.

Так, электронная самодельная схема будет состоять из таких радиодеталей:

• Понижающего трансформатора серии ТА;
• Звонковой кнопки;
• Пяти сплавных кремниевых диодов;
• Электролитического конденсатора емкостью в 1000 микрофарад
• Двух электролитических конденсаторов емкостью в 10 микрофарад;
• Двух подстроечных резисторов с сопротивлением в 470 килоом;
• Двух МЛТ резисторов с сопротивлением 10 килоом;
• Двух МЛТ резисторов с сопротивлением 33 килоом;
• Резистора МЛТ на 1 килоом;
• Резистора МЛТ на 470 килоом;
• Трех кремниево-пленарных транзисторов типа 630Д
• Кремниево-планарного транзистора типа 630Г.

Принцип работы устройства прост. Нажатие кнопки будет открывать третий транзистор типа 630Д, давая проход тока к четвертому транзистору типа 630Г. Это создаст первичный сигнал. При открытии второго транзистора типа 630Д запрутся третий и четвертый транзисторы, создавая сигнал другой тональности.

Радиосхемы своими руками для дома: делаем электронный замок

Электрика может служить и для защиты дома. Так, сегодня, сайты самодельщиков предлагают простые радиосхемы электронных замков для входной двери. Открыть такой замок, используя физический ключ, не получится.

Эту схему можно реализовать в нескольких вариациях. Наиболее простая – с использованием микросхемы 4017. Принцип работы схемы достаточно прост: при вводе правильного кода, состоящего из четырех цифр, на входе микросхемы активируется логическая единица, которая открывает замок.

Рассмотрим работу устройства подробней:

• При нажатие неверных клавиш, схема перезапускается без срабатывания механизма через ввод RESET.
• Правильный сигнал, при нажатии клавиши, должен поступать на полевой транзистор VT1, который, после открытия, подает напряжение на соответствующий клавише вывод;
• После полного введения правильного кода, с выхода, соответствующего последней верной клавише, сигнал подается на подключенный к реле транзистор VT2;
• Транзистор активируется на время, которое определяет емкость конденсатора;
• Реле открывает исполнительное устройство (например, защелку).

Для того, чтобы вскрыть такой замок понадобиться перебрать около десяти тысячи различных кодов. При этом, цифры на коде не должны повторяться. То есть, код 3355 будет невозможен, все цифровые значения должны быть разными.

Статьи и справочная информация

Справочная информация (355)Справочные листы (даташиты), аналоги электронных компонентов (радиодеталей) и их эквивалентная замена.

Аудиотехника (9)Статьи на тематику аудио, конструкции аудиосистем, реставрация аудиоаппаратуры, модернизация, полезные советы.

Статьи начинающим радиолюбителям (169)Статьи с полезными знаниями для начинающих радиолюбителей, рекомендации с примерами.

Статьи по микроконтроллерам (14)Публикации по микроконтроллерам, использование AVR/PIC/STM, наладка, программирование.

Автоматика и управление (18)Статьи по системам автоматики, принципам автоматического управления, автоматизация процессов.

Радиолюбительские расчеты (6)Как рассчитать узлы радиоэлектронной аппаратуры и параметры отдельных элементов.

Ремонт и модернизация (84)Как отремонтировать или модернизировать электронное устройство, полезные рекомендации и примеры.

Связь (109)Статьи и заметки по связной технике, настройка радиоаппаратуры для связи, конструкции и советы.

Электроника в быту (29)О применении радиоэлектроники в быту и хозяйстве, домашняя автоматика своими руками.

Альтернативная энергетика (21)Источники альтернативной энергии, как самостоятельно изготовить генератор электричества, солнечная энергия.

Полезные советы и знания (142)Материалы для радиоэлектронщиков и конструкторов, которые не вошли в предыдущие разделы, разные статьи.

История радио, факты и личности (13)История радио, радиотехники и электроники, интересные факты и личности.

Веселые истории, картинки, радиоюмор (2)Радиолюбительский юмор — веселые картинки, смешные истории из жизни.

Самоделки своими руками для автомобиля

Автоэлектроника, на сегодня, имеет огромный спрос. При этом, самодельная автоматика, зачастую, имеет простые схемы, легкое исполнение и монтаж. Какие же электросамоделки можно самостоятельно сделать для своего авто?

Так, своими руками для автомобиля можно сделать:

• Динамические поворотники, используя конструктор KIT DIY;
• Универсальное зарядное устройство из старой электроники;
• Кондиционер на основе водяного насоса;
• Дворники с подогревом и многое другое.

Проще всего будет сконструировать подсветку для замков ремней безопасности. Для этого необходимо будет демонтировать, и разобрать замки с помощью плоской отвертки. После чего, при помощи термоклея в замках необходимо закрепить светодиоды.

После этого следует собрать замки, а провода, питающие светодиоды, протянуть под сидениями к зажиганию или кнопке габаритов через прикуриватель. По желанию владельца автомобильная подсветка салона может быть дополнена лампами, сигнализирующими о том, что ремень безопасности не пристегнут.

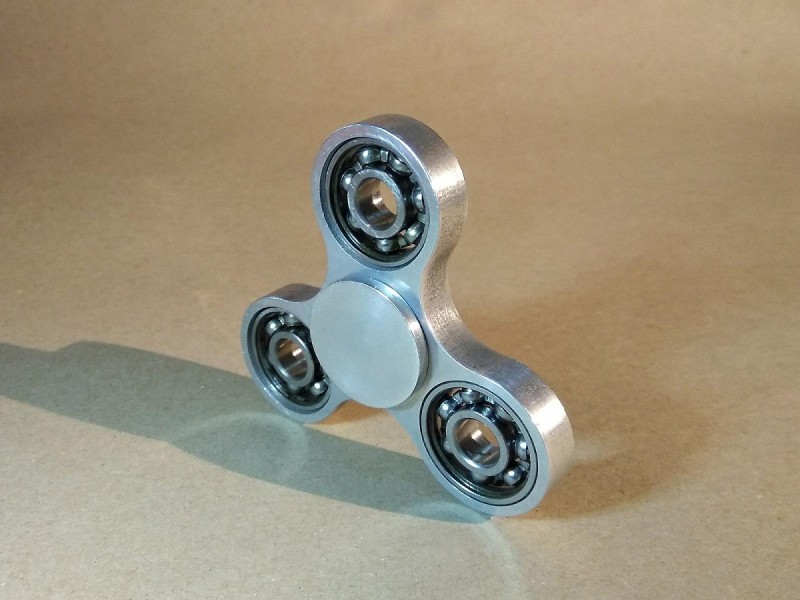

Простая электроника своими руками: делаем спиннер

Электротехника, сегодня, повсеместно используется для реализации как практических, так и развлекательных целей. Некоторые изобретения (такие, как например система “умный дом”) сделать новичку будет достаточно сложно. Они требуют опыта и углубленных знаний по физике. Другие же конструкции являются простыми и доступными для начинающих радиолюбителей. Так, например, своими руками можно сделать интересные игрушки – спиннеры, продажи которых невероятно возросли в этом году.

Чтобы собрать игрушку необходимо будет запастись:

• Деревянной заготовкой размером 9x4x1,2 см;
• Подшипником размером 2,2Х0,8х0,7 см (с резиновым уплотнителем);
• Двумя светодиодами RGB;
• Двумя батарейками и держателями CR2032;
• Болтом из нержавейки 0,8х2 см;
• Колпачковыми гайками М8.

После этого можно приступать к работе. Прежде всего, необходимо будет найти схему конструкции в интернете, и перенести ее на необработанный брусок – заготовку. Чтобы правильно наметить технологические отверстия (их будет три) понадобится линейка.

После чего следует:

1. Посередине заготовки высверлить сквозное отверстие диаметром 2,2 см под подшипник;
2. Просверлить по бокам заготовки два отверстия диаметром в 2,5 см и глубиной в 7,5 мм;
3. При помощи сверла проделать посередине двух несквозных два отверстия диаметром по 6 мм под светодиоды;
4. Обработать отверстия зенковкой;
5. Придать игрушке закругленную форму при помощи электролобзика, ленточной пилы или лобзикового станка;
6. Зашкурить заготовку наждачной бумагой, и покрыть ее лаком;
7. Припаять светодиоды к батарейкодержателям;
8. Проверить светодиоды, и установить их в посадочные отверстия, зафиксировав на супер-клей;
9. Очистить подшипник, и обработать его внутренности WD 40;
10. Отрезать шляпку болта, и закрепить ось в подшипнике с двух сторон гайками;
11. Установить подшипник в посадочное отверстие.

Спиннер готов! Игрушка будет интересной не только для детей. Такую электронку смогут использовать и взрослые: прибор, вращаясь, поможет расслабиться или отвлечься.

Из чего еще можно сделать подставки под фломастеры и карандаши

Красивые крепкие подставки для фломастеров можно сделать не только из картона:

1. Подставка для карандашей из… карандашей.
2. Органайзер из дискет.
3. «Монстрики» из пустых флаконов из-под шампуня.
4. Простой треугольный подвесной органайзер из картона.
5. Лего-подставка из баночки от детского питания.
6. Поделка из старой телефонной книги.
7. Стаканчик из консервной банки в «одежде».
8. Изящная винтажная подставка из банки из-под консервов.

Подставка для карандашей своими руками из картона или бумаги – это не просто практичный органайзер для дома, а еще и возможность для ребенка проявить свой вкус и творческие способности. Если малышу понравится собирать поделки, то он также может сделать симпатичный стаканчик для хранения мелочей в подарок бабушке или маме.
