Как сделать электрошокер в домашних условиях

Идея дистанционного (стреляющего) шокера

Идея проста: совместить электрошокер с двумя водяными пистолетами, стреляющими двумя параллельными струями подсоленной воды. На одну струю подается напряжение одной полярности, на другую — другой. Вода является хорошим проводником. Электрический ток проходит через эти струи. В том месте, где струи попадают в препятствие (тело человека), происходит электрический разряд.

Главной проблемой является то, что струя воды на самом деле не монолитна, а состоит из потока капель. И чем дальше струя летит, тем сильнее она распадается на капли. Это ограничивает дальность действия устройства 2 — 3 метрами. Вообще свойства струи зависят от давления и параметров сопла. В своей модели я использовал в качестве водяных пистолетов одноразовые медицинские шприцы на 5 миллилитров.

Ремонт электрошокера

Внимание, при ремонте электрошокера необходимо соблюдать осторожность, чтобы случайно не прикоснуться к разрядным электродам во время работы шокера. Иначе можете получить неприятные ощущения

Ремонт любого электронного устройства начинается с проверки электропитания. Поэтому первым делом нужно проверить работоспособность аккумулятора или батареек. Проверку можно выполнить с помощью мультиметра. Если шокер работает от батареек, то кроме исправности их нужно проверить состояние контактов в батарейном отсеке. Бывает, они окисляются или ослабевают их пружинящие свойства.

При нажатии кнопки «Пуск» при горящем индикаторе «Готовность» разряда не происходило, но напряжение на выводах аккумулятора, равное 7,2 В, не падало. Следовательно, дело не в аккумуляторе. Проверил напряжение при нажатии кнопки «Пуск» на входных выводах Высоковольтного преобразователя, оно упало до нескольких вольт. Этого напряжения было достаточно для свечения светодиода HL3, но недостаточно для работы преобразователя.

Следовательно, неисправность была в плохом контакте одного из выключателей, S1, S2 или S3. Закоротил перемычкой выводы S2 и электрошокер заработал. Для восстановления работоспособности шокера нужно почистить или заменить неисправный выключатель.

Если электрошокер давно не включали, то в некоторых типах выключателей контакты окисляются и зачастую для восстановления их работоспособности достаточно раз двадцать произвести включение и выключение. Тогда окисел сотрется, и выключатель вновь заработает.

Но так как шокер был раскрыт и доступ к контактам в неисправном выключателе был, то от выключателя были отпаяны провода и контакты прочищены кисточкой, смоченной спиртом. Во время, когда контакты были мокрыми от спирта, производилось интенсивное переключение выключателя. После подпайки к выводам проводов обратно, работа шокера восстановилась. Как видите, своими руками удалось отремонтировать электрошокер, затратив совсем немного времени.

Вот видеоролик, демонстрирующий работу электрошокера после ремонта. Как видно между электродами возникает довольно мощная дуга, сопровождаемая сильным звуком широкого спектра. Такой звук очень не любят животные, особенно собаки, убегают, поджав хвосты.

Зарядка устройства

Поджигающий кондер заряжается через мост, а боевой — через дополнительные диоды. Благодаря этому не создается одна цепь. Транзистор можно использовать любой, особых требований к резистору также нет. Конденсатор обеспечивает ограничение броска тока, служит для защиты преобразователя. Если схема сборки электрошокера предусматривает установку мощного транзистора, то конденсатор можно не использовать.

Устанавливаются аккумуляторы размером АА в количестве 6 штук. Транзисторы монтируются на радиатор. Желательно, чтобы он имел изолирующие прокладки. Устанавливаем все подготовленные детали. Самое главное — нужно зафиксировать HV-выводы, расстояние между которыми должно быть более 15 мм. В противном случае электрошокер имеет все шансы быстро сгореть.

Электрическая схема электрошокера, принцип работы

Пришлось ремонтировать электрошокер типа JSJ-704 с фонарем. Внешний вид этого шокера представлен на фотографии выше. По внешним признакам шокер был исправным, светодиод, индицирующий заряд аккумулятора при подключении шокера к сети светился. Фонарик работал, светодиод готовности к разряду тоже светился, но при нажатии на кнопку включения разряда ничего не происходило. Стало очевидно, что неисправность кроется в схеме высоковольтного преобразователя.

Все электрошокеры в независимости от модели и производителя работаю на одном принципе. Напряжение от аккумулятора или батареек подается на высокочастотный генератор, преобразующий напряжение постоянного тока в переменное напряжение. Переменное напряжение подается на повышающий высоковольтный трансформатор, вторичная обмотка которого подсоединяется непосредственно или через умножитель напряжения к внешним электродам шокера. При включении электрошокера между электродами возникает мощная электрическая дуга.

На фотографии представлена электрическая принципиальная схема электрошокера модели JSJ-704.

Схема состоит из нескольких функциональных узлов. На конденсаторе С1 и диодном мосте VD1 собрано зарядное устройство аккумуляторной батареи GB1. С1 ограничивает ток заряда до 80 мА, диодный мост выпрямляет напряжение. Резистор R1 служит для разряда через него конденсатора С1 после отключения шокера от сетевого напряжения для исключения разряда конденсатора через тело человека при случайном прикосновении в выводам вилки.

Светодиод HL1 служит для индикации подключения шокера к электрической сети 220 В, R2 служит для ограничения протекающего тока через HL1. Эта часть схемы непосредственного участия в работе шокера не принимает и служит только для зарядки аккумулятора и в моделях других шокеров может отсутствовать. Время зарядки полностью разряженного аккумулятора составляет 15 часов.

Светодиод HL2 с токоограничивающим резистором R3 является фонариком. Включается фонарь при переводе движка переключателя S1 в среднее положение. Фонарик размещен между разрядником шокера и удобен в темноте. В некоторых моделях шокеров может отсутствовать.

Светодиод HL3 с токоограничивающим резистором R4 служат для индикации включения шокера в режим готовности к применению. Для исключения случайного включения в режим разряда предусмотрена тройная защита в виде трех выключателей. Чтобы появился разряд между электродами необходимо сначала передвинуть движковый выключатель S1 (расположен рядом с круглой кнопкой) в крайнее правое положение, затем второй движковый выключатель S2 (расположен рядом с разъемом подключения шокера к сети для зарядки) в правое положение, после этого засветится светодиод HL3, сообщающий, что шокер готов к разряду. И только после этого при нажатии на круглый толкатель само возвратной кнопки S3 «Пуск» между электродами появится разряд в виде синей дуги.

Виды электрошокеров

Современные заводские электрошокеры бывают различных видов. Внешне они могут быть разных размеров, отличаться по мощности и даже иметь корпус в виде таких предметов, как фонарик, ручка, пистолет, губная помада и т. д. Питание в устройстве может быть за счет батареек или же аккумулятора. Элементы питания устанавливают в менее мощные модели. Искрообразование в электрошокере может быть низко- или высокочастотным. Устройства с частотой 50-80 Гц причиняют боль в первую секунду, но сильного вреда не наносят. Как правило, они могут только напугать. Приборы с частотой более 100 Гц позволяют на время обезвредить нападающего. Отличаются между собой электрошокеры тем, что низкочастотные издают треск, высокочастотные – жужжание. Самостоятельно определить, какой электрошокер перед вами, можно и опытным путем: более мощные приспособления способны поджечь бумагу.

Такие устройства применяются для самообороны с целью обезвреживания нападающего при помощи подачи электрического разряда. Электрошокер создает сильный болевой эффект и действует на мышцы, парализуя нападающего на определенное время. Использовать данное устройство разрешается только лицам, достигшим совершеннолетия. Приобретать электрошокер в специализированном магазине или же сделать его самостоятельно — каждый решает индивидуально. Купить готовое устройство достаточно затратно, но просто. Есть альтернативный вариант — попытаться сделать электрошокер своими руками. Схема такого приспособления наглядно показывает, с чем нам придется столкнуться.

Выбор таких приборов очень большой. Отличаются они не только по внешнему виду и мощности, а также и по стоимости. Схема самого простого электрошокера не требует высоких знаний в области электроники, необходимые детали также доступны для приобретения. Изготовление такого средства для самообороны нельзя назвать очень простым, к тому же устройство должно соответствовать ряду требований. Электрическая схема электрошокера должна быть продуманной, чтобы приспособление было:

• компактным, незаметным, не причиняющим неудобств при движении;
• мощным, способным обезвредить нападавшего и дать вам несколько секунд для принятия ответных мер;
• с возможностью подзарядки, так как никому не нужен одноразовый инструмент.

Если вы решили самостоятельно делать электрошокер, помните, что устройство простой конструкции не должно потреблять много энергии. Качественно выполненный прибор с учетом всех необходимых рекомендаций будет исправно служить долгое время и обеспечит надежную защиту от злоумышленников.

Что нужно для самостоятельного изготовления электрошокера:

• Паяльник для сплавки деталей.
• Преобразователь.
• Ферритовый стержень.
• Конденсатор.
• Разрядник.
• Проволока.
• Трансформатор.
• Эпоксидная смола.
• Изолента.

Схема электрошокера

A1 — шприцы с иголками. A2 — Металлическая перекладина, приклеенная к поршням шприцов. В центре перекладины просверлено отверстие, и в нем нарезана резьба. A3 — Шпилька. Она с одной стороны прикреплена к оси электродвигателя, с другой вставлена в отверстие перекладины. A4 — Электродвигатель.

Место соединения перекладины и шпильки нужно смазать солидолом, графитовой или молибденовой смазкой.

Шприцы помещены в куски силиконового шланга для изоляции. На схеме они не показаны. Силиконовый шланг выдерживает очень высокое напряжение, препятствует пробою между шприцами и удару током самого пользователя. В качестве источника напряжения используется магазинный шокер. Напряжение от одного электрода подается на одну иголку шприца, от другого — на другую. Изготавливать источник высокого напряжения для шокера самостоятельно не следует. Очень легко ошибиться с напряжением и силой тока. И тогда Ваш шокер будет либо бесполезен, либо опасен для жизни и здоровья.

Электродвигатель выбирается, исходя из напряжения аккумуляторов шокера. Электрошокер надо разобрать. В нем есть преобразователь, который формирует высокое напряжение. Он запитан от аккумуляторов через кнопку. Когда нажимается кнопка, питание подается на преобразователь. Нам надо вывести два провода параллельно преобразователю. Тогда на эти провода питание также будет поступать при нажатии кнопки. Подключаем эти провода к электродвигателю так, чтобы он вывинчивал шпильку из резьбы в перекладине. При этом поршни шприцов придут в движение и начнут вытеснять воду из шприцов. Образуются струи. Как только кнопка отпущена, выброс воды прекращается. Таким образом, можно выполнять несколько коротких выстрелов подряд, пока не закончится вода в шприцах. Заправка осуществляется путем погружения игл шприцов в миску с подсоленной водой и ручным ввинчиванием шпильки в резьбу перекладины.

Выглядит устройство в момент выстрела еще ужаснее, чем сам удар током. Обе струи полыхают разрядами, светятся. Но сфотографировать это мне не удалось, так как высокоскоростной камеры у меня нет, а обычным фотоаппаратом снять не получилось. Разряд происходит не непрерывно, а импульсами. Добиться, чтобы разрядный импульс совпал с моментом экспозиции фотоаппарата, очень сложно

Как сделать электрошокер

Привет уважаемый посетители нашего обучающего портала. Этот обучающий видео урок от мастера самоделкина Романа Урсу расскажет о замечательной идеи “Как сделать электрошокер своими руками домашних условиях”.

Как сделать электрошокер своими руками

Из этого видео урока Вы сможете самостоятельно дома сделать мини электрошокер. По названию мини многим может показаться, что раз он маленький значит он слабенький, но не в этот раз. Роман изготовит своими руками мощный электрошокер и сможем похвалиться даже чем магазинные, заводского производства. Для примера можем взять магазинный электрошокер такие как “Шмель” или как его все называют “Оса 618” выходная его мощность порядка около 300 тысяч вольт. А у самодельного которого мы изготовим самостоятельно выходная мощность будет порядка около 800 тысяч вольт. Является очень мощным и громким электрошокером, с помощью его можно будет защититься не только от недоброжелателей, но и также напугать собак.

Как сделать электрошокер в домашних условиях

Итак, для изготовления такого шокера нам понадобиться два преобразователя. Один из преобразователей преобразует от 3,6 вольт в 400 тысяч вольт, таким образом два преобразователя нам дадут на выходе 800 тысяч вольт. Более подробно о том как где их купить и какие лучшее взять Вы сможете узнать из второго видео урока. Для изготовления мини электрошокера нам также понадобятся два мини переходника в виде розеток, тактовая кнопка, а также коннектор для батареек 18650. Ну и конечно сами аккумуляторные батареи 18650 на 6000 миллиампер, 3,7 вольт.

Первым делом при помощи горячего клея, мы должны склеить между собой два преобразователя, а также два коннектора для батареек. Далее минус от коннектора соединяем с минусом от преобразователя и также это делаем со вторыми. Как только мы их соединили между собой, берем клей и склеиваем между собой. Потом припаиваем плюс от одного коннектора с преобразователем к тактовой кнопке и также повторяем со вторыми.

Теперь мы берем один из переходников, разбираем и подключаем, один провод от преобразователя к одной вилки, а второй проводок к второй вилки. Разбираем переходник полностью, подсоединяем провода, приклеиваем к преобразователю, производим сборку. Все тоже самое проделываем со вторым переходником.

Наш электрошокер готов, можем приступить к испытаниям. Для начала вставляем батареи и тестируем. Звук издаваемого электрошокера очень громкий, но звук передаваемый через камеру выходит тихим. На этом будем прощаться, не забывайте порекомендовать данное видео своим знакомым и друзьям. Подписывайтесь в наши социальные группы и следите за новинками.

Что нужно для изготовления электрошокера

В этом видео Вы узнаете, что нужно для изготовления электрошокера в домашних условиях. Роман Урсу специально записал данное видео где подробно расскажет о приобретаемых изделиях для электрошокера. Нам потребуется паяльник Pro 60 Вт 220 В, модуль 400000V , коннектор для 18650, 2 штутки 18650 3.7 В 6000 мАч аккумулятор.

Что такое электрошокер

Типичный представитель электрического устройства для самообороны состоит из пяти узлов: элемента питания, преобразователя напряжения, конденсатора, разрядника и трансформатора. Механизм работы таков: конденсатор с некоторой периодичностью разряжает накопленный заряд на трансформатор, на выходе которого происходит разряд – та самая искра. Проблема такой конструкции – этот трансформатор, который создается в заводских условиях из особых материалов по тайной схеме, которую не найти на просторах интернета.

Поэтому схема будет несколько иной – основанной на паре поджигающего и боевого конденсаторов. Суть такова:

По нажатию кнопки поджигающий конденсатор действует так же, как и в оригинальной схеме – разряжается на трансформатор, а тот – дает искру. Эта искра – ионизированный слой воздуха, с гораздо меньшим сопротивлением, чем обычный воздух.

в момент появления искры срабатывает боевой конденсатор, который бьет всей накопленной мощностью через этот канал практически без потерь.

Как результат – при меньшей общей мощности изделия и экономии на трансформаторе получается такой же, если не злее, электрошокер, при этом в полтора раза меньше.

Особые виды самодельных ЭШУ

Из фонарика

Итак, как сделать электрошокер из фонарика наподобие столь популярных , или, например, ?

1. Понадобится, собственно говоря, лишь корпус фонарика – светодиод тоже можно оставить. Это удобно – ведь внутри уже имеются аккумуляторы.
2. Туда же следует поместить четыре высоковольтных катушки и преобразователя, вытащенных из электрических зажигалок для газовых плит.
3. В схему добавляются разрядники и отдельный выключатель.
4. Для каждого трансформатора служат свои два контакта.
5. Разрядники делают из стальных узких полосок или кусков скрепки.

О том, как сделать электрошокер из батарейки, расскажем вам далее.

Из батарейки

Это простой способ. Для него понадобятся:

• батарейка типа «Крона» мощностью 9 ватт;
• стержень из эбонита от 30 до 40 сантиметров длиной;
• преобразующий трансформатор (готовый, вытащенный из зарядного устройства либо сетевого адаптера);
• изолента;
• стальная проволока;
• кнопочный выключатель.

Берем эбонитовый стержень и приматываем к нему изолентой два пятисантиметровых отрезка стальной проволоки. Их нужно соединить с помощью провода с трансформатором и батарейкой. Выключатель крепится к противоположному концу стержня. При нажатии на его кнопку между кусками проволоки появится разряд (дуга). Нажимать для этого надо 25 раз в секунду.

Мощность прибора небольшая – он скорее для устрашения может использоваться, а не для защиты.

Из зажигалки

Итак, как сделать электрошокер из зажигалки? Нам понадобятся:

• электрозажигалка, работающая на батарейке;
• скрепка;
• клей;
• паяльник и припой.

Разбираем зажигалку, трубку отрезаем ножовкой. Нам понадобится лишь рукоятка с выходящими из нее проводами. Оставляем у них длину один-два сантиметра, обрезав кусачками. Затем оголяем их кончики и припаиваем туда кусочки скрепки. Кончики слегка загибаем. Всю конструкцию фиксируем с помощью клея. Мощность прибора получается также не слишком высокой.

О том, как сделать электрошокер из зажигалки в домашних условиях, расскажет видео ниже:

В виде ручки

Понадобятся:

• небольшой гвоздик;
• две зажигалки (одна непременно с пьезоэлементом);
• ручка с кнопкой и металлической клипсой, имеющая достаточно большой диаметр, вмещающая пьезоэлемент;
• ножовка по металлу;
• пистолет клеевой.

1. Разбираем одну из зажигалок и вынимаем пьезоэлемент.
2. Разбираем ручку, вытаскиваем внутреннюю пластиковую втулку и вырезаем ее среднюю часть на длину, соответствующую размеру пьезоэлемента.
3. Снимаем клипсу и сбоку разогретым (второй зажигалкой) гвоздиком проделываем в верхней части корпуса ручки дырочку.
4. Ножовкой делаем надрез для провода.
5. Вкладываем на место кнопку ручки, термопистолетом проклеиваем изоляцию проволоки пьезоэлемента и приклеиваем его ко второй части пластиковой внутренней втулки.
6. Вставляем всё в корпус ручки, выводим проволочку в дырочку, затем пропускаем ее по выпиленному пазу и зажимаем металлической клипсой от ручки.
7. Вставляем нижнюю часть втулки и собираем ручку.
8. Теперь при нажатии на кнопку от клипсы будет бить током.

Но это скорее игрушка, чем средство самообороны. А теперь давайте узнаем, как сделать дома электрошокер из конденсатора.

Из конденсатора

Берем конденсатор из длинной лампы дневного света. Он раньше, в советские времена, был прямоугольным, красным или зеленым. В современных моделях он представляет собой белый цилиндр.

Еще нам понадобится провод (двойной) со штепселем на конце. Длину провода можно оставить порядка десяти-пятнадцати сантиметров.

Оголяем концы, противоположные штепселю, прикручиваем их к контактам конденсатора и тщательно изолируем. Вот и готово. Теперь после зарядки от сети на концах вилки будет появляться разряд, вполне ощутимый. Но вреда не приносящий – пощипает только.

О том, как сделать мощный электрошокер в домашних условиях, расскажет видео ниже:

Предосторожности при пользовании электрошоком

Хотя удар электрошоком для большинства людей не смертелен, некоторые, страдающие сердечными болезнями, особенно пользующиеся кардиостимуляторами, могут от него погибнуть. Удар в область груди вообще опасен даже для здоровых людей и малоэффективен. Стрелять надо в мышцы пресса. Это безопасно и эффективно. Резкий спазм этих мышц, вызванный электрическим током, буквально сгибает нападающего пополам и валит на землю.

Помните, если Вы причините непоправимый вред человеку, то будете нести за это ответственность.

В некоторых странах изготовление описанного устройства может быть незаконно. Если это так, пожалуйста, не нарушайте закон.

При неправильном использовании устройства и при влажной погоде Вы сами можете получить удар электрическим током от устройства, как, впрочем, и от обычного шокера.

(читать дальше…) :: (в начало статьи)

:: Поиск

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи. сообщений.

А почему бы не использовать ультрафиолет. Два параллельных луча. Читать ответ…

Еще статьи

Соединим алюминиевый, медный провод. Кабель, проводка. Квартира, дом, …
Как соединить алюминиевый и медный провод? Соединение медных и алюминиевых прово…

Электро-бензо-генератор переводим на пропан….
Описанным способом можно самому перевести на пропан простые карбюраторные двигат…

Осветительные светодиодные лампы 220 вольт. Особенности, влияние на зр…
Применение осветительных светодиодных ламп в быту. Свойства, особенности. Отзыв….

Копаем яму, траншею своими руками. Выкопать, рыть, вырыть. Самостоятел…
Копаем яму сами, своими руками. Приемы копания траншей, ям, углублений…

Покрасить снаружи дом, забор, ворота. Защита древесины. Краска наружна…
Опыт покраски наружных деревянных конструкций, таких, как забор, ворота, деревян…

Закрыть стык ванны + стены, плитки, кафеля. Клеим, наклеим, приклеим б…
Как надежно и долговечно закрыть стык ванны и стены? Если стена из панелей, плит…

Собрать, сделать кровать самому, своими руками из ЛДСП, ламинированной…
В статье приведен план сборки кровати из шлифованной ДСП. А можно по той же схем…

Автономное, бесперебойное питание циркуляционного насоса, циркуляционн…
Опыт применения 12 вольтового автомобильного циркуляционного насоса в системе от…

Как можно сделать самый простой электрошокер дома: с чего начать

Изготовление начинается с самого сложного – трансформатора. Причина этого – в сложности его намотки, так что если сборщик не вытерпит и выберет более простой способ получения устройства самообороны (его покупки), то не будут затрачены силы на изготовление остальных частей.

Основой станет магнитный броневой сердечник Б22 из феррита 2000НМ. Броневым он называется потому, что это закрытая со всех сторон штука с двумя выводами. Выглядит как обычная катушка, вроде той, которая вставляется в швейную машинку. Правда, вместо ниток в него наматывается тонкий лакированный провод диаметром примерно 0,1 миллиметр. Его можно купить на радиорынке или достать из будильника. Перед началом намотки припаяйте к концам провода выводы, чтобы сделать конструкцию прочнее и устойчивее к обрыву.

Мотать нужно вручную до того, как свободного пространства на катушке не останется около 1,5 миллиметра. Для достижения наилучшего эффекта лучше мотать слоями, изолируя их друг от друга изолентой или другим диэлектриком. А если найдете провод ПЭЛШО, то и вовсе никакой изоляции не потребуется – она уже есть в конструкции провода: просто мотайте внавал и прокапайте немного машинным маслом.

После окончания намотки заизолируйте витки парой мотков изоленты и поверх намотайте 6 витков более толстой проволоки (0,7-0,9 миллиметров). На середине намотки нужно сделать отвод – просто сделайте скрутку и выведите ее наружу. Всю проволоку лучше зафиксировать цианоакрилатом, а две половинки катушки зафиксируйте друг с другом цианоакрилатом или изолентой,

Как сделать трансформатор преобразователя

Трансформатор является самой сложной частью изделия, поэтому начнем именно с него. Намотка провода на сердечник трансформатора – это очень долгий, однообразный и тонкий процесс, который требует терпения и аккуратности. Для начала нам потребуется броневой сердечник Б22 из феррита 2000НМ.

Броневой сердечник – это закрытая конструкция, в которой имеются только отверстия для проводов. Выглядит такой сердечник, как две небольшие чашечки, между которыми находится шпулька, как в швейной машинке. Намотать на него нужно тонкий эмалированный провод диаметром 0,1 мм. Его можно найти, например, в электронном будильнике. Наматывать нужно аккуратно, пока не останется около 1,5 мм свободного места.

Для большей эффективности работы трансформатора проволоку лучше мотать слоями, прокладывая между ними тонкую изоленту. Таким образом у вас получится около 5 – 6 слоев. После этого нужно заизолировать все двумя слоями обычной изоленты и намотать 6 витков проволоки диаметром 0,7 – 0,9 мм. На третьем витке делаем отвод и доматываем остальные три. В завершение склеиваем чашки между собой или обматываем изолентой.

Делаем выходной трансформатор

Это самая сложная часть создания электрошокера своими руками. Так как стандартный слоевой трансформатор сделать дома не получится, то упростим конструкцию – сделаем ее секционной.

В качестве основы возьмем обычную пропиленовую трубку диаметром 2 сантиметра. Если у вас остались такие после ремонта в ванной – пора ими воспользоваться, если нет – купите в магазине сантехники. Главное, чтобы она не была армирована металлом. Нам потребуется отрезок длиной 5-6 сантиметров.

Сделать из нее секционный каркас просто – зафиксируйте заготовку и нарежьте по ее диаметру канавки шириной и глубиной 2 миллиметра через каждые два миллиметра. Будьте внимательны – трубу прорезать нельзя. После этого вдоль каркаса прорежьте канавку шириной 3 миллиметра.

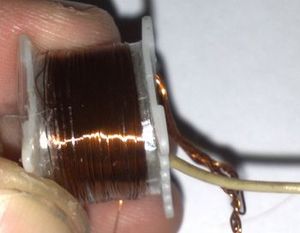

Осталось только сделать намотку. Она выполняется из провода диаметром 2 миллиметра, который наматывается на все секции в пределах трубки. К началу провода следует припаять вывод и зафиксировать его клеем во избежание случайного обрыва.

В качестве сердечника для трансформатора подойдет ферритовый стержень диаметром 1 сантиметр и длиной приблизительно 5 сантиметров. Подходящий материал можно найти в трансформаторах строчной развертки в старых советских телевизорах – нужно только подогнать его под размеры и обточить до достижения формы, собственно, стержня. Это довольно пыльная работа, так что не стоит выполнять ее дома и без респиратора. Если мастерской или гаража поблизости нет – воспользуйтесь ферритовыми кольцами, склеив их между собой, или купите на радиорынке.

Стержень нужно обмотать изолентой и сделать на нем обмотку из провода 0,8 (его мы использовали для второй обмотки трансформатора преобразователя. Обмотка делается по всей длине сердечника, не доходя до краев 5-10 миллиметров, и фиксируется изолентой.

Обмотка сердечника наматывается в ту же сторону, что и обмотка на пропиленовой трубке – по часовой стрелке или против.

После этого заизолируйте сердечник изолентой, но следите за диаметром – он должен плотно проходить в трубку. С той стороны, где у намотки на трубке нет припаянного провода, спаяйте две намотки (внешнюю и внутреннюю) вместе. Таким образом у вас получится три вывода – два оконечника намоток и общая точка.

Если вам непонятен процесс, можете посмотреть видео на Ютубе о том, как сделать электрошокер своими руками в домашних условиях.

Завершающий этап – заливка парафином. Подойдет любой – главное не кипятить его во избежание повреждения внутренних элементов трансформатора. Сделайте небольшой короб высотой чуть больше высоты трансформатора. Поместите в него трансформатор, провода выведите наружу и залейте точки выхода клеем. После этого залейте парафин в коробок и поставьте на батарею для того, чтобы парафин не остыл, а все пузырьки воздуха вышли. Запас по высоте нам нужен по причине усадки остывающего парафина. Лишнее уберите ножом.

Корпус

Что нужно для самодельного электрошокера? В качестве корпуса устройства подойдет плотный картон, на котором можно сразу нарисовать расположение всех деталей, а затем приступить к их установке и креплению. Загибать материал лучше всего плоскогубцами. Клей наносится на наружную сторону

Важно обеспечить герметичность шва. Детали предварительно лучше разместить внутри корпуса, а затем начинать их поочередно фиксировать

Определите место для зарядки аккумулятора и кнопки запуска. Электрошокер желательно обработать термоусадкой, это поможет утопить некоторые элементы немного внутрь и обеспечит очень хорошую защиту от внешней среды. После использования термоусадки нужно еще раз проверить работу электрошокера. В качестве защитных электродов следует использовать алюминиевые заклепки.
