С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

• Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
• Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

• SAE J1850 PWM/VPW;
• ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
• SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

• Подключить сканер в разъем в автомобиле.
• Завести двигатель машины.
• Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
• Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
• Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
• Повторно нажать «Далее».
• В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
• Снова нажать «Далее».
• Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Подключение ELM327 Bluetooth к Android-устройству

Пользователи гаджетов иногда интересуются, как правильно подключить ELM327 Bluetooth к устройству с Android. Это приспособление предлагает простой способ сканирования системы OBD-II и чтения PID.

Прибор ELM327 представляет собой недорогой инструмент для компьютерной диагностики. Он может оказаться полезным даже для опытных специалистов, которые по каким-то причинам не имеют доступа к специализированным инструментам сканирования. Но прежде чем установить его, нужно выяснить все нюансы.

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера. Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами

Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.

Как подключить прибор

Если сканер совместим со смартфоном, планшетом или ПК, то процесс его подключения будет очень простым. Нужно выполнить следующие шаги:

1. подключить прибор к порту OBD-II;
2. выбрать на девайсе поиск доступных соединений;
3. выбрать инструмент сканирования;
4. ввести код подключения.

В большинстве случаев документация, которая поставляется в комплекте со сканером, содержит код подключения и специальные инструкции, необходимые для определенной модели. Если документация не содержит пароля, можно попробовать одну из следующих комбинаций:

Если не удается подобрать код, следует обратиться за помощью к разработчику сканера. В случае если девайс ELM327 не удается соединить со смартфоном, нужно иметь в виду, что на это могут быть разные причины. Прежде всего нужно попробовать альтернативные коды подключения. После этого можно будет попытаться соединить сканер с другим гаджетом. Некоторые неисправные копии микроконтроллеров не могут подключиться к определенным смартфонам, но при этом отлично сочетаются с ноутбуками.

Еще одна причина, которая может привести к неудачному соединению, — это ограниченное время для обнаружения. Большинство гаджетов ELM327 могут быть обнаружены сразу же после того, как их подключают, но через какое-то время они уже недоступны.

Если пользователь выполняет соединение в течение 1 минуты после подключения данного устройства к гнезду OBD-II, то никаких проблем возникнуть не должно.

Если сканер по-прежнему не подключается, значит, как минимум 1 из его узлов поврежден. В связи с этим рекомендуется воздерживаться от использования дешевых копий, которые могут изначально обладать встроенными дефектами. Основной альтернативой ELM327 считаются гаджеты, использующие соединения Wi-Fi и USB. Сканеры Wi-Fi обычно дороже, чем Bluetooth, но их можно использовать с продуктами Apple. Большинство гаджетов USB не предназначены для iOS, но какие-то функции все же поддерживаются.

Использование устройства

Сканер ELM327 Bluetooth представляет собой продукт современных технологий, созданный для облегчения жизни и экономии средств автовладельцев. Решение выгодное, простое и удобное в использовании. Чтобы начать работу, необходимо:

1. Вставить прибор в гнездо.
2. Убедиться, что на сканере горит индикатор работы.
3. Запустить двигатель авто или включить зажигание.
4. Включить Bluetooth на мобильном устройстве в настройках.
5. Найти обнаруженный адаптер OBD II и выполнить сопряжение. Как правило, требуется ввести секретный код подтверждения операции 1234 или 0000.

После этого можно приступать к работе. Пользоваться ELM327 Bluetooth на русском языке сможет любой. Можно добавлять схемы, графики и датчики на экран, настроить датчики авто и контролировать их статус в режиме реального времени.

Проверка трансмиссии, ABS, работоспособности подушек безопасности и климат-контроля не составит труда. Для этого нужно просто войти в раздел «Диагностика» настроек. В разделе общей информации можно посмотреть VIN-код, номер используемого протокола и так далее, а в разделе «Динамические данные» сохраняются сведения о скорости и расходе.

А если появится сбой в работе систем авто, прибор подаст сигнал, что позволит устранить проблему на ранней стадии.

Также здесь можно выбрать прошивку, наиболее подходящую для электронного блока управления конкретного автомобиля.

Рекомендуется в настройках активизировать автоподключение. Соединение в этом случае происходит быстрее

При этом важно учесть, что после работы обязательно следует выходить из программы через меню в правом верхнем углу экрана, иначе она будет мешать другим приложениям

Утилита MotorData ELM

Программа MotorData ELM для Android позволяет тестировать в режиме реального времени автомобили более старые. Распространяется бесплатно на Google Play. Поддерживает русскоязычный интерфейс, считывание и очистку кодов, чтение текущих данных и стоп-кадров. Для программы можно приобрести плагины под праворульные машины производства Toyota.

Также приложение пригодно для работы с гибридными авто. Если и не со всеми, то с Prius – точно.

Подключаем автосканер на Android

Чтобы самостоятельно настроить устройство, необходимо предварительно скачать небольшую бесплатную программу Torque. Она находится в открытом доступе Google Market, поэтому проблем с установкой утилиты не будет.

После этого необходимо:

• Подключить Bluetooth-адаптер OBD2 в соответствующий разъем в автомобиле.
• Завести мотор АТС и дождаться, пока на автосканере не загорится световой индикатор.
• Перейти в настройки беспроводных сетей смартфона.
• Активировать Bluetooth и включить поиск доступных устройств.
• Выбрать из предложенного списка Bluetooth адаптер OBD2.
• Ввести защитный код, если потребуется (обычно достаточно набрать комбинацию 1234).
• Запустить Torque.
• Повторно пройти в настройки смартфона и выбрать адаптер.
• Перейти в «Тип соединения» и выбрать Bluetooth, активировав автосканер.
• Зайти в меню Torque.
• Нажать на «Статус адаптера» и дождаться соединения между устройством и смартфоном.
• Перейти в главное меню утилиты и выбрать раздел «Текущая информация».

Готово! Теперь можно получать данные о состоянии автомобиля в реальном времени. При этом пользователь может сам выбирать, какие именно графики он хочет постоянно видеть, а какие ему абсолютно не нужны. Можно активировать или отключать различные экраны, которые показывают расход топлива и другие параметры в реальном времени.

Плагин Fuel Economy

Куцый функционал Torque (особенно после года езды с HobDrive, жаль, что этот воистину бортовой компьютер не способен увидеть блютузный ELM327 на наших магнитолах ) в части мониторинга поездок и учета расхода топлива можно компенсировать доустановкой плагина под названием Fuel Economy. Вариант костыльный, не всегда правильно работающий, но хотя бы так.

• Устанавливаем как обычное apk приложение для Android;
• При этом он не появится в списке программ, его необходимо найти в меню Torque:

• Открываем плагин. Дополнение предложит подключить гугл-аккаунт для синхронизации, но ни у меня, ни у других людей на 4PDA этот процесс успешно не завершается, потому пропускаем;
• При первом запуске он предложит импортировать уже настроенный профиль из Torque, но этого все равно не произойдет. Придется вручную вбить данные автомобиля;
• Собственно, всё. Заводим двигатель и пробуем немного проехаться:

В первом столбце программа индикатором отображает степень мгновенного расхода, тем самым приструняя водителя к плавной езде. Остальные показывают историю среднего расхода по интервалам времени. Справа выводится сводка с информацией о поездке: расход на 100км, сожженное топливо, время в пути и среднюю скорость.

Помимо работы в реальном времени программа ведет журнал поездок, который доступен через притаившееся меню программы слева. Для его открытия необходимо свайпнуть экран начиная от сенсорных кнопок вправо. Да, здесь придется потренироваться

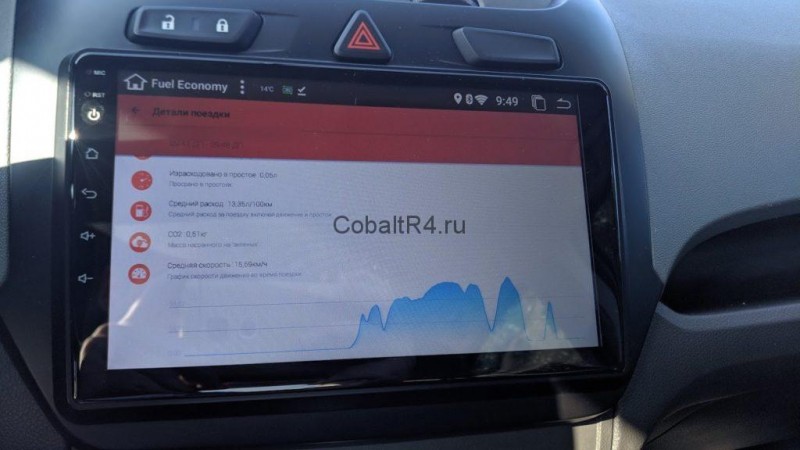

В списке поездок есть возмжоность открыть любую и глянуть детальную информацию. Так же там есть карта поездки, которая подразумевает отображение её трека, но в моем случае она постоянно пустая.

Просмотров статьи:
2 145

Подключению Bluetooth-сканера на базе ELM327 к автомобилю c помощью программы ScanMaster на ПК с Windows

Рассмотрим процесс подключения диагностического сканера на базе микрочипа «ELM327» к компьютеру/ноутбуку с операционной системой Windows XP/Vista/7/8 с помощью программы ScanMaster-ELM по средствам Bluetooth.  Для успешного подключения нужно:

• установить программу (Следуя инструкциям по установке в архиве с программой)
• установить в диагностический разъем сканер-адаптер
• завести двигатель автомобиля
• убедится, что в компьютере/ноутбуке включен Bluetooth

Далее выполняем следующие этапы:

1. Добавляем новое устройство Bluetooth. Обычно иконка расположена в трее, но если ее нету, можно так же добавить через «Панель управления-Устройства и принтеры-Добавление устройства».

2. Выбираем сканер (название устройства  «OBDII») , жмем «Далее».

3. Далее выбираем пункт «Введите код образования пары».

4. Вводим код — «1234», жмем «Далее».

5. Дальше ждем подтверждения, что устройство успешно добавлено, закрываем окно.

6. Запускаем установленную программу ScanMaster, нажимаем на иконку «Связь» в главном окне программы.

7. Далее выбираем в выпадающем окне «Тип итерфейса» — Bluetooth. Нажимаем «Поиск устройств», ждем пока появится наше устройство, выбираем его, жмем «ОК».

8. Жмем кнопку «Соединить».

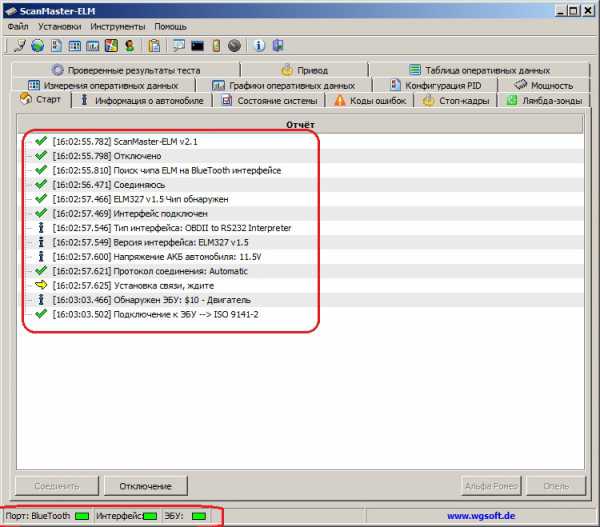

9. В окне «Отчет» начнется процес подключения. Если все сделано верно, в течении некоторого времени программа проинформирует об успешном подключении и индикаторы внизу окна будут гореть зеленым цветом — что означает успешное подключение к ЭБУ двигателя.

Подключение ELM327 Bluetooth к ноутбуку

За последние полтора десятилетия бортовые компьютеры вошли в широкий обиход. Но случаются с ними и проблемы, например, попытки совершить подключение ELM327 Bluetooth к ноутбуку у некоторых владельцев могут вызвать затруднения.

Адаптер ЕЛМ327 Блютуз предназначен прежде всего для сопряжения бортового компьютера и персонального ПК или мобильного устройства, работающего на стационарной версии операционной системы Windows. Поддержка устройства и драйвера для него имеются для всех версий ОС начиная с Windows XP. Перечень поддерживаемых автомобилей следует изучить перед покупкой, а ознакомиться с ним можно как в спецификации к устройству, так и на официальном сайте производителя.

Помимо самого адаптера, для работы потребуется специализированная утилита, которая идёт в комплекте с гаджетом. Те же, кто по какой-то причине не имеет в комплекте подобного приложения, могут найти его на просторах сети.

Для тех, у кого ELM327 Bluetooth не подключается к ноутбуку, далее будет представлен лаконичный паттерн, излагающий ключевые моменты настройки, без выполнения которых работоспособность не гарантируется.

Алгоритм подключения

1. Первым делом следует вставить устройство в бортовой компьютер автомашины.
2. Заходим в «Устройства и принтеры» и добавляем новое Bluetooth-устройство.
3. В списке видимых гаджетов нужно искать значение «OBDII или CHX», его же при обнаружении и добавляем.
4. По запросу вводим PIN-код, который в первом случае представляет собою «1234», а во втором – «6789».
5. По завершении добавления на экран будут выведены исходящие и входящие COM-порты. Запомнить или записать нужно значение исходящего.
6. Запускаем специализированное приложение и по требованию задаём значение ранее запомненного исходящего порта.
7. Останется только запустить двигатель и совершить сопряжение устройств. После осуществления соединения можно начинать работать с автомобилем.

Что такое Bluetooth. Описание и особенности технологии Bluetooth: Видео

Все о настройке Bluetooth

Что делать если Bluetooth не находит устройства

Что такое Bluetooth. Описание и особенности технологии Bluetooth

Почему ноутбук Windows 10 не видит Wi-Fi

Bluetooth-адаптеры OBD2 ELM327

Данный прибор представляет собой универсальное устройство, при помощи которого любой владелец машины сможет самостоятельно произвести предварительную диагностику систем авто и своевременно принять меры по его ремонту.

Внешне автосканер напоминает небольшую коробочку размером чуть больше коробка спичек. Он устанавливается в штатный разъем, расположенный под приборной панелью рядом с рулем, и никак не мешает в процессе управления АТС.

Разумеется, на рынке представлены и другие модели аналогичных устройств, однако самые лучшие отзывы у адаптера Bluetooth OBD2 ELM327. Поэтому стоит рассмотреть подробнее особенности именно этой модели.

Если говорит о законности применения такого устройства, то его можно смело использовать. Однако этот гаджет позволяет только получать данные о состоянии автомобиля, использовать их в качестве доказательств исправности или неисправности авто не получится.

Сопряжение ELM327 с магнитолой

По этому поводу единого мнения нет, но мне из раза в раз удается подключить ELM327 следующим образом:

• в настройках Bluetooth выставить пароль 1234:
• Если смартфон или любое другое устройство уже было подключено к магнитоле ранее:
  • выключить на смартфоне Bluetooth;
  • удалить все подключенные Bluetooth устройства на магнитоле, путем нажатия на галочку/пустой квадрат справа от имени:
• еще раз проверяем, что Torque запущен в фоне и пытается подключиться к т.н. “сканеру”;
• подключаем ELM327 в разъем ODB2 автомобиля;
• в списке Bluetooth-устройств магнитолы нажимаем “Добавить устройство”;
• магнитола должна будет обнаружить наш “сканер” под названием ODBII;
• жмем по нему, соглашаемся на сопряжение;
• в моем случае либо появляется бесконечный прогресс бар с попыткой подключиться, либо ничего не происходит вообще. Но при этом свернутый Torque обнаруживает адаптер и начинает подключаться к нему;
• иногда подобная комбинация не срабатывает сразу, тогда нужно перезагрузить магнитолу и убедиться, что в списке устройств появился ODBII.

Подключение ELM327 Bluetooth к Android

Теперь разберемся, как подключить OBD2 Bluetooth-адаптер к Android. Автосканер может работать и без дополнительного софта, но в таком случае его возможности будут использоваться не в полном объеме. Поэтому предварительно необходимо установить одну из программ, обеспечивающих максимальный функционал и удобный интерфейс. Таких на сегодняшний день три, из них самой распространенной является Torque.

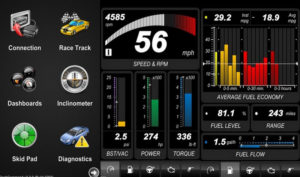

Еще одной из наиболее часто используемых считается DashCommand.

Оптимальной для простого юзера специалисты считают «OBD Авто Доктор», с которой подключение ELM327 Bluetooth к Android пройдет без проблем. С одной оговоркой – если версия прошивки сканера выше v2.1, приложение будет корректно работать с автомобилями даже с несколькими ЭБУ:

• американскими – выпуска после 1996 года;
• японскими – с 2005 года;
• европейскими – с 2003 года (дизельные – с 2004-го).

Как установить «OBD Авто Доктор»

Приложение имеется в свободном (то есть бесплатном) доступе в официальном магазине Google Play. Установка на мобильное устройство выполняется обычным способом. Нужно войти в Google Play, забить в строку поиска название программы и нажать кнопку «Установить».

Стоит упомянуть, что существует версия PRO с большими возможностями, включая поддержку чтения, отображения и записи нескольких параметров одновременно, в том числе в фоновом режиме. Но она платная.

Как подключить прибор к гнезду БК автомобиля

Гнездо должно быть стандарта OBD II, то есть с разъемом DLC трапециевидной формы, имеющим 16 контактов (два ряда по восемь в каждом). Наличие специальных идентификационных меток на авто является гарантией успешного подключения. Прибор просто вставляется в разъем, по возможности более плотно.

Найти разъем можно на схеме, прилагаемой в инструкции производителя автомобиля. Как правило, он расположен в зоне водительского кресла.

Как настроить устройство в приложении

Теперь о том, как выполняется настройка ELM327 Bluetooth на Android. Предварительные настройки доступны сразу после установки программы на гаджет. Здесь можно выбрать следующее:

• единицы измерения (английские или метрические);
• язык;
• способ подключения;

• параметры автоподключения и предупреждений об ошибках;
• тип протокола;
• наименование автомобиля;
• параметры GPS;
• логирование;
• выводимые параметры и многое другое.

Но далеко не всё можно сделать без подключения к авто, поэтому окончательно настроить OBD2 Bluetooth-адаптер на Android получится только после включения в работу.
