Обзор лазерного нивелира firecore f93t-xr

Корпус

Высокое качество исполнения корпуса свойственно всем измерительным приборам FIRECORE, и этот ротационный нивелир не исключение. Высококачественный АБС пластик обтянут мягкой на ощупь резиной. Ручка для переноски нивелира также вся обтянута резиной.

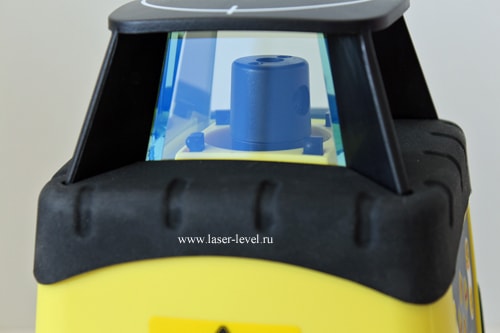

Вращающаяся голова защищена толстыми стёклами со специальным антибликовым напылением, которое при наклоне будет отливать сиренево — голубоватым цветом.

Для работы с вертикальной плоскостью используется только одна сторона корпуса, на которой расположены три опорных точки: одна в виде металлического конуса, а две других в виде резиновых наростов.

В нижней части корпуса встроена латунная втулка с внутренней резьбой 5/8 дюйма, предназначенная для установки прибора на геодезический штатив с одноимённой резьбой станового винта.

Тут же под резиновым клапаном располагается гнездо для зарядки аккумулятора.

Батарейный отсек также располагается в основании нивелира, и с первого взгляда не сразу понятно, как он открывается.

Для открытия отсека нужно открутить крестообразную гайку, которая накручена уже на наружную резьбу всё той же латунной втулки. После чего можно извлечь весь бокс с четырьмя последовательно подключёнными никель-металлогидридными аккумуляторами по 4000 mAh 1.2V каждый. Которые, кстати, при необходимости можно заменить.

В отличии от кадмиевых аккумуляторов — металлогидридные хорошо работают при низких температурах и имеют низкий «эффект памяти» циклов зарядки.

Нужно отметить, что батарейный отсек закрывается очень плотно, и что самое главное имеет резиновые прокладки, как по основному квадратному контуру, так и по малому круглому контуру вокруг латунной втулки. Это обязательное условие для соответствия коду IP55 по европейскому классификатору защиты электронных устройств.

Для работы непосредственно от бытовой электрической сети предусмотрено отдельное гнездо под панелью управления, которое также защищено резиновым клапаном.

Корпус

Если говорить о качестве сборки, то FIRECORE F99T-XR сделан на очень высоком уровне. Сам корпус выполнен из прочного АБС пластика, который плюс ко всему обтянут толстой резиной.

Все детали выверены и подогнаны друг к другу с высокой точностью, поэтому даже на уровне придирок выделить хоть какие-то огрехи в сборке просто не представляется возможным, в принципе это касается всех приборов этой фирмы, обзоры которых можно найти на сайте.

Как можно заметить нивелир имеет не совсем стандартную для 3D уровней конструкцию

При таком устройстве вертикальных башен несколько удобней делать близкую проекцию вертикальных плоскостей вдоль двух перпендикулярных стен, но сильно заострять внимание на этом не стоит.

Из конкурентов с похожей конструкцией корпуса можно выделить пожалуй только
, который стоит в 3 раза больше, правда и заявленные у него характеристики несколько выше. Но тут опять же нужно понимать, что заявленная дальность 50 метров без приёмника возможна только при определённых условиях освещения, а точнее сказать в помещении с приглушённым светом.

Поэтому рабочее (видимое) расстояние у двух лазерных нивелиров с разными заявленными характеристиками может быть одинаковое, просто замеры для технических характеристик проводились при разных условиях освещённости.

В отличии от уровня F93T-XR или ещё более ранней модели, здесь защитные башни крепятся отдельно на четыре винта каждая через резиновую прокладку и сделаны они из металла, а не пластика.

Такая конструкция башен даёт пару хороших преимуществ, во-первых можно их легко снять для чистки со всех сторон при необходимости, и во-вторых они открывают доступ к юстировочным винтам, для настройки каждого излучателя по отдельности.

Но если вам нужно настроить положение маятника при «соосном» смещении всех плоскостей, то корпус всё-таки придётся разобрать полностью. Тут надо сказать, что и в этом случае делается всё просто. Если говорить в целом, то лазерный уровень FIRECORE F99T-XR имеет более лёгкую настройку точности.

В нижней части корпус располагается гнездо для зарядки аккумулятора и работы от сети. Включать в розетку и работать можно как со стоящем в приборе аккумулятором, так и без него.

Эта модель не способна работать от батареек, поэтому будет возникать необходимость в розетке, чтобы зарядить аккумулятор, а розетка не всегда бывает под рукой — это конечно минус. Решение этой проблемы есть, но придётся дополнительно немного потратится, а именно купить второй
для него, тогда вопрос о бесперебойном питании закроется полностью. Или сразу купить комплект с двумя батареями.

В основании нивелира расположен батарейный отсек, в который только-только вмещается Li-ion аккумулятор. Кстати крышка отсека закрывается через резиновую прокладку по периметру, что соответствует заявленной защите от пыли и влаги — IP54

Тут же в основании вмонтированы две латунные втулки с резьбами 1/4 и 5/8 дюйма, для крепления на всякого рода штативы, штанги и настенные кронштейны.

Управление

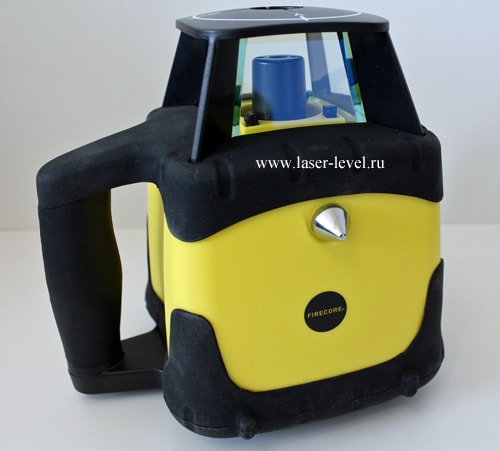

Ротационный лазерный нивелир FIRECORE FRL-500HR оснащён довольно внушительной панелью управления, которая насчитывает 11 кнопок, с помощью которых можно не только управлять прибором, но и делать настройку точности нивелира самостоятельно в полевых условиях, разберём их подробнее.

Кнопка 1.
Включение / выключение нивелира. Тут же находится индикатор разряда аккумуляторов. Мигающий индикатор говорит о необходимости зарядки.

Кнопка 2.
Отключение автовыравнивания. Включение также подсвечивается соответствующим индикатором. В этом режиме можно делать разметку под любым произвольным углом.

Кнопка 3.
Активирует функцию антишок, то есть после разгоризонтирования автоматического выравнивания не происходит. По умолчанию после толчка или кратковременной вибрации нивелир снова автоматически устанавливается.

Кнопка 4.
Отвечает за последовательный выбор скорости вращения «лазерной головы» 0 — режим точки, 60, 120, 300 и 600 оборотов в минуту. Выбирать скорость вращения возможно как в режиме автовыравнивания, так и в ручном режиме.

Кнопка 5.
Функция сканирования. Позволяет выбирать определённый угол вращения «лазерной головы»: 0 (точка), 10°, 45°, 90° и 180°, то есть в проекции получаются соответствующие пропорционально углу разворота лазерные отрезки.

С помощью клавиш 6 и 7, точку или отрезки можно перемещать по кругу влево или вправо, тем самым, как бы проводя сканирование размечаемого участка.

Ко всему прочему, эта функция делает более концентрированный сигнал для приёмника, что позволяет увереннее работать на больших расстояниях на улице до 250 метров в одну сторону.

К примеру, если выбрать угол разворота «лазерной головы» 45 градусов, то она начнёт быстро крутиться туда — обратно в этом диапазоне, и если мысленно представить расстояние 250 метров, то при таком угле разворота будет покрываться довольно большой сектор.

Кнопка 6 и 7. Перемещают точку или выбранные отрезки по кругу, вправо или влево соответственно.

Кнопки 8,9,10,11. В режиме автоматического выравнивания по оси «Х» или «У этими кнопками задаётся уклон, максимально 5° или 8%.

К примеру, применяется для создания профиля у дорожного полотна, при укладке различных сточных коммуникаций или при любых других работах, где требуется задать определённый наклон по осям.

Да кстати, если часто требуется задавать контролируемый уклон, то реально удобней это будет делать, если ротационник будет с дисплеем, на котором конкретно буде отображаться значение заданного наклона по оси «Х» или «У». Такая модель называется


Также эти кнопки участвуют в регулировке точности нивелира. (Подробнее об юстировке смотрите ниже)

Компенсатор

В таких 3D нивелирах всегда ставят компенсаторы маятникового типа на магнитных демпферах, которые максимально быстро гасят излишние колебания маятника, это, в свою очередь, позволяет компенсатору буквально за несколько секунд автоматически устанавливаться в уровень.

Так и в лазерном построителе плоскостей XEAST установлен такой же механический компенсатор, работающий по принципу обычного отвеса. Поэтому механизм достаточно простой и надёжный.

Как и все компенсационные механизмы, компенсатор этого нивелира имеет свой максимальный угол наклона в разные стороны ± 3º, то есть если корпус установлен с наклоном выше этого значения, автоматически включится визуальная сигнализация — все линии станут часто мигать.

Такое оповещение просто необходимо для своевременного предостережения о возможности допустить ошибку и разметить не по уровню.

Для устранения мигания, просто поставьте уровень поровнее, чтобы маятник мог скомпенсировать угол наклона в диапазоне 3º.

Для установки маятника XEAST 3D в рабочее положение после включения или толчка, требуется не более 3 секунд, надо сказать, что это отличный показатель.

Так как компенсатор это самая точная и нежная часть любого нивелира, его требуется блокировать при перемещениях, поэтому обязательно при транспортировке ставьте тумблер включения на положение OFF, при котором внутренний механизм надёжно блокируется.

Такие простые действия помогут прибору долго оставаться точным, но если всё таки ваш прибор сбился, а это бывает с каждым нивелиром в независимости от производителя, всегда можно настроить уровень самостоятельно.

Калибровка маятника

В нивелире предусмотрена электронная юстировка маятника, процесс достаточно простой, просто нужно знать заветную комбинацию нужных для этого кнопок, благодаря которым вы сможете вывести точность установки практически в ноль!

Алгоритм настройки положения плоскости по оси «Х»

Настройку положения лучше делать на расстоянии 10 метров и более, так как шаг калибровки очень мелки, примерно 20 нажатий кнопки приводит к смещению линии на 1мм при расстоянии в 10 метров.

И так…

1. Включите прибор и включите полный горизонт на 360°.

2. Зажмите кнопку «ON/OFF» примерно на 5 секунд или до тех пор пока красный диод сверху начнёт быстро мигать, всё — вы в режиме калибровки, и сейчас будет происходить настройка именно передней и задней части плоскости по оси «Х».

3. Кнопками «V1» и «V2» регулируем положение плоскости вверх-вниз. 20 нажатий на кнопку, равно подъём или опускания плоскости на 1 мм, при отмеченной точке на 10 метрах.

Всё, когда плоскость по оси «Х» настроена, то есть передняя и задняя часть плоскости проходят у нас через одну точку на расстоянии 10 метров, то переходим к настройке положения плоскости по оси «У».

Юстировка плоскости по оси «У»

1. После настройки по оси «Х» не выключая прибор кратко нажимаем на кнопку «Н». Теперь быстро мигает зелёный индикатор с права от кнопки «Н», это говорит о том, что сейчас настройка идёт по оси «У».

2. Кнопками «V1» и «V2» настраиваем положение плоскости, по аналогии с 3 пунктом выше.

Внимание!
Главное не забыть зафиксировать результат, иначе после выключения прибора он вернётся к исходным значениям. Для фиксации нужно зажать и не отпускать кнопку «ON/OFF» до тех пор, пока диод сверху не будет гореть постоянно красным цветом (так же будет мигать зелёный диод слева), то есть прибор перейдёт в стандартный рабочий режим.

Как заказать уровень из Китая?

Совсем безопасно и очень выгодно можно заказать профессиональный лазерный уровень прямо из Китая!

Единственное, придётся немного подождать. Те кто воспользовался этой возможностью, остались очень довольны качеством и функционалом нивелиров за несоизмеримо меньшие деньги.

Подобрать качественный и недорогой лазерный уровень с бесплатной доставкой из Китая можно на одном из двух проверенных сайтов:

Лучшие цены! Внимание! — сейчас идёт большая распродажа до 29 августа. Ещё успеваете!. Самые низкие цены! ( При переходе в поиске сайта введите — Laser Level )

Самые низкие цены! ( При переходе в поиске сайта введите — Laser Level )

Процесс заказа очень прост, разобраться сможет каждый за пару минут. А так как в большинстве случаев доставка абсолютно бесплатна, то всё сводится к простому алгоритму — выбрали, оплатили и получили у себя на почте или дома курьером.

Управление

Здесь всё абсолютно также, как у варианта с красным лучом. Отличается только цвет тумблера, у FIRECORE F93T-XG он зелёный, в соответствии с цветом лазерного излучения.

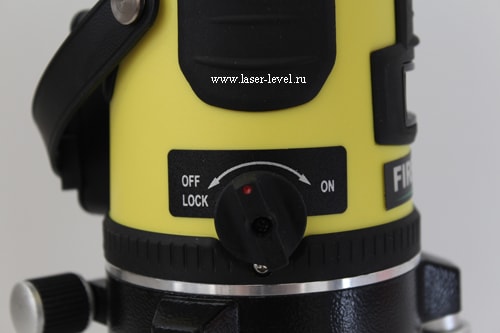

Ползунок также двухпозиционный. В положении «OFF» выключает нивелир и блокирует компенсатор, а в положении «ON» — включает прибор (при этом сразу загорается горизонтальная плоскость) и снимает блокировку маятника, то есть переводит лазерный уровень в режим автовыравнивания.

Сверху располагается довольно информативная панель управления дополнительными режимами и плоскостями.

Надо отметить появившуюся удобную шкалу из четырёх индикаторов разряда батарей или аккумулятора. Теперь есть возможность спрогнозировать остаток заряда элементов питания и понять реальное количество времени работы прибора.

Теперь непосредственно к управлению. Начнём с того, что в заблокированном (выключенном состоянии) при зажатии кнопки «LASER» на 2-3 секунды уровень включится в режиме работы с заблокированным компенсатором для разметки под наклоном, по другому такая функция ещё называет — TILT.

При этом загорится соответствующий индикатор над этой же кнопкой и включится горизонт, а также будут гореть индикаторы шкалы заряда батарей.

Дальнейшие последовательные нажатия на кнопку «LASER» будут менять плоскости, а именно:

1 нажатие — отключается горизонт, включается одна передняя вертикальная плоскость.

2 нажатие — подключается вторая боковая вертикаль, т.е. горят обе вертикали.

3 нажатие — подключается горизонт, т.е. горят все три плоскости по 360 градусов.

4 нажатие — выключается все плоскости, прибор выключен.

Такой же алгоритм переключения плоскостей и в режиме автовыравнивания, за исключением 4-го нажатия, тут снова включается один горизонт и далее по кругу.

Да, кстати, в режиме TILT линии мигают один раз в 5-ть секунд, это ещё одно визуальное оповещение для того, чтобы вы помнили, что работаете в данный момент в режиме заблокированного компенсатора, при котором как вы понимаете ни о какой точной разметке уровня речи не идёт, так как вы просто проецируете прямую линию под любым произвольным наклоном.

Такое дополнительное информирование лишним не будет, да и редкое мигание линий не сказать, что сильно напрягает при работе.

Ещё одна кнопка со стрелками справа — переключает уровень F93T-XG в режим работы со
, который идёт в соответствующем комплекте.

При нажатии на эту кнопку, лазерные линии начинают гореть чуть тусклее, и над этой кнопкой также загорается информационный индикатор.

Некий лайфхак, если это можно так назвать: — «в этом режиме линии горят тусклее, что соответственно требует меньшего количества энергии, поэтому если вам хватает яркости линий для разметки, то можно неплохо сэкономить заряд батарей»

Встречаются лазерные уровни, у которых также есть режим работы с приёмником, но включается он только при разблокированном компенсаторе, здесь же он включается как в режиме автовыравнивания, так и в режиме работы с заблокированным компенсатором.

Корпус

Хочется начать с габаритов прибора. На фото в интернете можно подумать, что он достаточно большой, но на самом деле 4GX очень компактный и сбитый, к примеру если сравнить с трёх плоскостным нивелиром Fukuda MW-93T-3GJ, то сразу видно, что размеры действительно небольшие.

Также нужно отметить высочайшее качество сборки корпуса и материалов из которых он собран. Все башни сделаны из пластика, кроме большой нижней башни опоры, она сделана из металла, отсюда такой немаленький вес нивелира 760 грамм.

Практически все грани корпуса, кроме батарейного отсека покрыты чёрной резиной.

В верхней части корпуса расположен пузырьковый уровень для грубой предварительной установки прибора. Вроде бы мелочь, но реально помогает быстро оценить положение нивелира в пространстве.

Батарейный отсек, как бы вынесен за пределы корпуса. Закрывается он пластиковой крышкой с двумя большими защелками. Сопряжение крышки и корпуса также отличное.

Вмещает батарейный отсек только аккумулятор, от батареек поработать не получиться.

И тут, кстати, выяснился один минус. Нивелир также не может работать от сети и одновременно заряжать аккумулятор, то есть батарея заряжается отдельно от прибора. Таким образом получается, что нужен второй аккумулятор, чтобы не было незапланированных простоев.

Но дело в том, что найти такой же аккумулятор, который идёт в комплекте, не получается. Хочется верить, что они скоро появятся в продаже, а пока это реальный минус.

Защитные башни крепятся к корпусу на четыре винта и, что немаловажно, через резиновую прокладку. Сам же корпус разбирается довольно просто, нужно снять башни от вертикальных излучателей, и открутить четыре винта сверху по углам.

Если кто ещё не знает, то с октября месяца этого года, в модели MW-93T-3GX
и MW-94D-4GX ставятся японские лазерные LD излучатели Sharp за место германских Osram. Но надо сразу сказать, что критического ничего не произошло, нынешние излучатели также очень хороши.

Единственное, есть предположение, что ставятся не самые топовые модели этих излучателей.

Если посмотреть на лазерные излучатели Sharp у других марок нивелиров, к примеру Firecore F93T-XG
или уровня Shijing 7359, то можно увидеть, что они внешне все отличаются друг от друга, но странного в этом ничего нет, так как форм-фактор разных линеек излучателей Sharp может отличается.

Что же касается самих лазерных линий, то ниже в соответствующем разделе посмотрим их толщину на разных расстояниях.

Корпус

Конструкция корпуса лазерного уровня Clubiona IE16 по сути напоминает привычные нам 3D лазерные нивелиры с конусными призмами, которые имеют три башни, к примеру можно взять профессиональную модель нивелира Huepar 603CG, на самом деле их очень много, обзоры большинства можете посмотреть на сайте.

Всё отличие заключается в появлении четвёртой башни снизу, из которой проецируется вторая дополнительная горизонтальная плоскость.

Возникает справедливый вопрос: «зачем нужен второй горизонт?» Ответ прост: «для большего удобства!». К примеру, при монтаже натяжных потолков было бы удобнее делать разметку максимально близко к потолку, для чего просто включаем верхнюю горизонтальную плоскость и быстро (без всякого переноса точек) размечаем горизонтальный уровень по всему периметру комнаты, с минимальным отступом от потолка 0,8 сантиметра.

Для бетонных стяжек, монтажа различных полов или укладки напольной плитки, намного удобнее была бы проекция горизонтальной плоскости, идущая максимально близко к полу, и как раз в этом случае на помощь приходит вторая нижняя горизонтальная плоскость.

Конечно же, всё можно сделать одним горизонтом, просто переносить точки рулеткой на любую нужную высоту. Здесь же идёт речь о банальном удобстве, и как следствие о более высоком проценте производительности.

Сделан лазерный нивелир Clubiona IE16 из довольно толстого АВС пластика, детали подогнаны весьма неплохо, но для законченного дизайна, на мой взгляд, не хватает резиновых накладок.

В нижней части корпуса располагается аккумуляторный отсек, который закрывается съёмной пластиковой крышкой. Из минусов можно отметить отсутствие резиновой прокладки на крышке.

Батарейный отсек предназначен только для аккумулятора, батарейки туда вставить не получиться. Но надо сказать, что форм-фактор аккумулятора очень распространённый, поэтому можно без проблем купить ещё один аккумулятор и в случае надобности просто менять их местами, а если учесть, что Clubiona IE16 работает ещё и от сети, то о бесперебойном питании вопрос можно полностью закрыть.

Литий-ионный аккумулятор, идущий в комплекте (модель YM-Q05C) имеет ёмкость 5000 миллиампер часов. Может заряжаться как стоя в нивелире, так и отдельно через более современный разъём USB Type-C.

Сбоку корпуса под резиновой накладкой расположено гнездо для работы от сети или зарядки аккумулятора, всё с тем же разъёмом USB Type-C. И как вы догадались на самом зарядном устройстве также одноимённый штекер.

В нижнюю «лапу» аккуратно вмонтирована латунная втулка с резьбой 1/4 дюйма, для крепления на различные штативы и аксессуары идущее в комплекте, которые рассмотрим ниже.

Управление

Простое, можно сказать примитивное управление прибором обеспечивают двухпозиционный тумблер сбоку и три кнопки сверху нивелира.

Переведя тумблер в положение «ON» загорится горизонтальная плоскость и откроется маятник, который сразу же начнёт автоматическую установку уровня в пределах ± 3°. Тумблер в позиции «OFF LOCK» — блокирует маятник компенсатора для дальнейшей перевозки или для работы нивелиром в режиме заблокированного компенсатора.

Для активации этого узкоспециализированного режима разметки под наклоном (с заблокированным маятником) или эту функция называют ещё TILT, достаточно просто нажать кнопку «H» или «V» (или все вместе) в зависимости от того какую и сколько плоскостей вы хотите активировать в режиме без автовыравнивания.

Надо отметить, что в этом режиме также доступна функция работы с приёмником.

Помимо кнопок «H» и «V» на верхней панели управления имеется кнопка «OUTDOOR» для включения функции работы с приёмником, пузырьковый уровень с подсветкой для быстрой предварительной установки, и соответствующие диодные индикаторы возле каждой кнопки.

Так как кнопки управления плоскостями разнесены, то сразу становится ясно, что плоскости можно включать по отдельности независимо друг от друга.

Кнопка «H» активирует и деактивирует только горизонт. Кнопка «V» переключает вертикали по отдельности, но попарно. То есть при первом нажатии включается передняя и задняя вертикаль, образуя тем самым плоскость практически 360°.

Второе нажатие включает две боковых вертикали слева и справа, при этом на потолке образуется крест, где точка перекрестия является точкой отвеса вверх. Точка отвеса вниз загорается только при включении вертикали, при одном работающем горизонте, точка отвеса вниз не горит.

Корпус

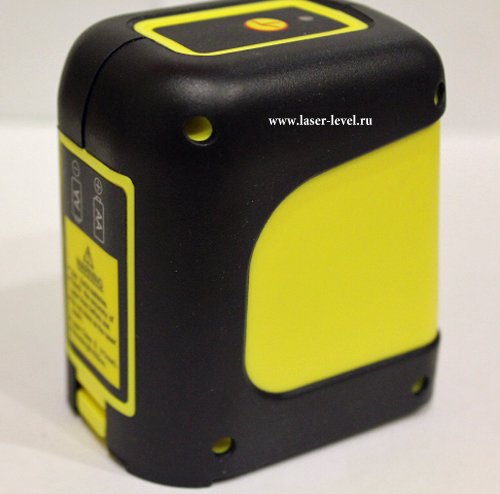

Дизайн лазерного нивелира Firecore F112R конечно простенький, особого восхищения не вызывает, но качество сборки корпуса просто восторгает.

Сделано всё очень качественно, как будто корпели над каждой деталью, сколько не вглядывался, изъянов так и не смог найти

И можно было бы не заострять на этом внимание, если бы уровень не стоил в два раза дешевле своих идентичных аналогов RGK ML11 и Vega Kompact.. Согласитесь, профессионально собранный нивелир из качественных материалов за 2 600 рублей это удачное приобретение.

Согласитесь, профессионально собранный нивелир из качественных материалов за 2 600 рублей это удачное приобретение.

Большую часть корпуса покрывает защитная плотная резина, которая идеально подогнана, особенно это видно, если посмотреть на крышку батарейного отсека.

Она сидит как будто влитая, её края лежат в одной плоскости с резиной.

Питается уровень от двух пальчиковых батареек.

Для проецирования сделано одно большое окно на оба излучателя, на мой взгляд, это не очень удобное решение, так как, во-первых, его проще разбить, а во-вторых, такое исполнение негативно сказывается на развёртке линий, хотя и не значительно, поэтому за такую стоимость это уже придирки.

В нижней части прибора имеется встроенная металлическая втулка с резьбой 1/4 дюйма, для установки на фото/видео штатив.

Надо отметить, что не смотря на монолитность корпуса, он легко разбирается. Это очень удобно, для самостоятельной настройки погрешности. Так как все мы знаем, после неаккуратного обращения или частых падений нивелира, погрешность может увеличится.

Плюсы и минусы

« + » ЦЕНА! — Это самый недорогой, среди полностью автоматических ротационных нивелиров, дальнобойность 250 метров в радиусе 500 в диаметре, высокое качество сборки, высокая точность, есть ручной режим, возможность задавать профиль до 8% или 5°, большой выбор скоростей вращения, вариативный режим сканирования, полноценный лазерный отвес, функция «антишок», дистанционное управление различными функциями, ЖК приёмник в комплекте, возможность самостоятельно делать настройку.

« — »   Нет инструкции на русском языке, нет возможности включить или выключить прибор с пульта дистанционного управления.
