Как сделать фрезер из дрели своими руками?

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Кроме того, при изготовлении простейшей конструкции могут потребоваться следующие материалы:

• Лист фанеры, толщина которого от 1.2 до 1.5 см.
• Металлический хомут.
• Саморезы.
• Болты и гайки М6.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

• Гаечный ключ.
• Электрическая дрель.
• Сверла на 0.4 и 0.8 см.
• Перьевое или корончатое сверло.
• Электрический лобзик.
• Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

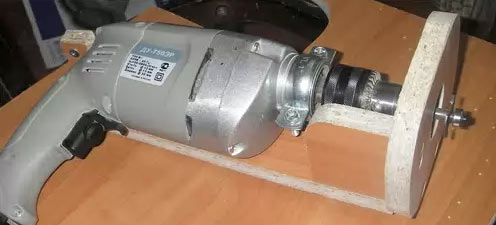

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

Структура и назначение

Простыми словами строение фрезерного аппарата можно описать так: электродвигатель агрегата сообщает вращение на вал, на котором находится фреза (специализированная насадка).

При устройстве ручного приспособления фреза помещается в спецпатрон, кулачковый либо цанговый.

Ключевой задачей приспособления является обработка пластмассы, железа, древесины, стекла, керамики либо органического стекла.

Пример – подготовка технологических отверстий под дверной замок в деревянном полотне.

Кроме того, это может быть обработка краёв деталей либо нарезка резьбы, фрезерование полостей и пазов.

Вращение обеспечивает электродвигатель, функционирующий от сети переменного электротока. Насадки могут применяться самые разнообразные исходя из материала, который требуется обработать.

Самым простым материалом для фрезерной обработки является древесина, поэтому в основном и фрезы для её обработки будут особенно часто попадающимися и недорогими. Для металлов разного уровня прочности и вязкости должны применяться насадки, отличные по своим свойствам в зависимости от характеристик самого фрезеруемого материала.

Безусловно, фрезы для металлов либо древесины не годятся для обработки керамики или стекла, для таких материалов требуется подобрать режущий инструмент с другими параметрами.

Использование фрезерного станка

Чаще всего такой инструмент очень полезен при ремонте дачного домика или строительстве частного коттеджа. При наличии такого агрегата сложные работы по обработке древесины можно провести прямо в домашних условиях. Вам станет доступно:

• фрезерование деревянных деталей;
• формирование кромок;
• создание специальных соединительных деталей;
• прочие работы с деревом;

Большое число преимуществ не всегда перевешивает завышенную цену инструмента, который по окончанию ремонта будет пылиться в кладовке. Поэтому все большую популярность у домовладельцев набирает самодельный ручной фрезер.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

• приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
• патрон, в котором будет фиксироваться используемый режущий инструмент;
• переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
• листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Порядок сборки фрезера

Собирать фрезер намного проще, если использовать чертежи. Процесс конструирования аппарата для фрезеровки, использующего в качестве двигателя дрель, условно разделяют на этапы.

Этапы сборки конструкции:

• изготовления основания-подставки;
• подготовка хомута;
• крепление хомута;
• упор;
• сборка.

Изготовление фрезерного аппарата на этом не заканчивается, но пользоваться им можно и в таком состоянии.

Достаточно надежно зафиксировать дрель при помощи хомута, затянуть фрезу в патрон подходящего параметра, закрепить всю конструкцию и начать фрезеровку.

Чтобы работа была более точной и безопасной, оборудование можно дополнить некоторыми элементами.

Для дополнительной точности и безопасности необходимо использовать направляющую.

В результате ее применения обработка материалов будет более качественной, так как не нужно зрительно оценивать расстояние.

Саморезами прикрепляют собранную конструкцию к рабочей поверхности. Если предстоит обработка стопки дощечек или планок, то нужно сделать крепеж максимально надежным.

Быстрозажимающиеся струбцины идеально подходят для фиксации направляющей, контролирующей движение материала.

Собранный собственноручно фрезер обладает несколькими плюсами. Изготовить его несложно, а затраты на работу небольшие.

Купить нужно будет только хомут и фрезы.

Но серьезных минусов у ручного фрезера существенно больше. Все инструменты, собранные собственноручно и имеющие элементы, вращающиеся при больших скоростях, требуют строгого соблюдения правил техники безопасности.

Нельзя пренебрегать установкой специального щита на аппарат, потому что в процессе работы в домашней мастерской сложно предугадать возникновение опасных для здоровья ситуаций.

Необходимо знать, что дрель имеет малое число оборотов, чтобы фрезеровать. Поэтому обработка твердых материалов и выполнение объемной работы фрезером из дрели затруднительны.

Некорректное использование устройства постепенно приведет дрель в негодность.

Видео:

Пользоваться аппаратом, собранным своими руками, следует только тогда, когда не нужно соблюдать большую точность.

Даже применение направляющей не может обеспечить максимально верное фрезерование.

Но если нужен аппарат для обработки небольшого количества нетвердого материала, то есть предъявляемые требования к фрезеру невысоки, то устройство можно соорудить собственными руками.

Во время сборки и использования фрезера нужно всегда соблюдать правила техники безопасности – осторожность позволит избежать получения травм

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

• 4 бруска квадратного сечения;
• обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
• метизы (гайки, болты, саморезы, петли и пр.);
• домкрат;
• металлический профиль;
• шестимиллиметровая стальная пластина;
• алюминиевые направляющие;
• подвижная каретка-упор (направляющая от пилы);
• ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем  отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг. Столешницу стола выполняем из ДСП.  Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и видео самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Изготовление прибора

Перед тем, как приступить непосредственно к процедуре сборки, нужно позаботиться о специальной подставке – фрезерный стол
. Этот элемент можно собрать из толстой фанеры или ДСП панелей.

Раздобудьте подходящие детали:

• листы фанеры или ДСП толщиной не менее двенадцати миллиметров;
• четыре опорных бруска;
• хомут для закрепления дрели на столе;.

Приступаем к процессу сборки. В основной вертикальной стенке проделайте отверстия для болтов и закрепите направляющий хомут.

После этого проделайте круглое отверстие в середине упорного листа. Профессионалы советуют использовать для этих целей электрический лобзик
, но подойдет и простая ножовка. Завершающим этапом становится соединение всех деталей в единую конструкцию при помощи саморезов или суперклея. Столик готов, осталось самое главное – изготовить сам фрезер.

Основные элементы устройства

В основе хорошего фрезерного станка лежит электрический привод
. Мощность его не должна быть ниже 500 Ватт. Рассчитывайте этот показатель в зависимости от толщины деревянных деталей, которые планируете обработать. Самым подходящим вариантом становятся дрель, перфоратор или болгарка мощностью от 500 до 1100 Ватт.
Оптимальным выбором, с точки зрения цены и надежности, считается дрель.

Для сборки всей системы вам пригодятся следующие комплектующие:

хорошая электродрель;

фреза – элемент который покупается отдельно в специализированном магазине;

особый патрон для закрепления.

Последняя деталь подключается к дрели посредством переходника
, который придется подбирать отдельно, в зависимости от типа фрезы. Устанавливать такой переходник проблематично, но вполне возможно в домашних условиях.

Последовательность сборки

Изготавливая фрезеровочный станок, необходимо придерживаться некоторых указаний, которые позволят избежать ошибок

Особое внимание стоит обратить на лифт для регулировки
— его закрепляют на крышке стола, для компенсации силы оборотов. Для изготовления этой детали используют плотную фанеру

Очень важно добиться монолитности в конструкции, избегайте использования ремешков, тросиков, мелких гвоздей и реек.
Саму фрезу после этого устанавливают на моторном валу. В итоге лифт будет включать:

• каретки;
• корпус, на который будет приходится основная нагрузка;
• резьбовую ось;
• крепление для фиксирования;
• полозья скользящего типа.

При вращении оси с резьбой происходит перемещение каретки вместе с двигателем. Она перемещает его вверх или вниз по линии оси. Полозья предназначены для ограничения и направления движения.

Крайне важно следить за ровным перемещением каретки. Добейтесь максимально устойчивого положения, чтобы исключить возникновения брака и неровностей при обработке древесины

Опытные мастера изготавливают особые шестерни и поворотные рычаги, которые потом включают в общую систему для управления.

Вот так, соблюдая простые советы, можно собрать фрезер из обычной дрели. Тщательно подгоняйте детали и используйте только качественные материалы. Не пытайтесь сэкономить на дрели, помните, когда закончится стройка, вы сможете разобрать станок и использовать ее по прямому назначению. Не спешите выбрасывать столик и лифт после — их можно разобрать на отдельные элементы и компактно упаковать в коробку до следующего ремонта. Именно поэтому профессионалы используют для соединения только строительные саморезы.

При ремонте и обустройстве квартиры иногда надо вырезать паз или красиво обточить торец доски. Ради этого не обязательно покупать дорогой электроинструмент. Можно сделать фрезер из дрели своими руками. Принцип передачи крутящего момента на шпиндель у агрегатов идентичный. Достаточно сделать для дрели фрезерный стол, и можно использовать ее в качестве фрезера. Варианты фиксации корпуса инструмента могут быть различными. Главное, чтобы не было перекосов и люфтов.

Особенности работы самодельным фрезеровальным устройством

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту . У электродрели этот показатель находится в районе 3 000 . Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт . Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.
