Фуганок из электрорубанка своими руками

Части конструкции станка

Самодельный фуганок представлен сочетанием различных узлов, которые соединены вместе. Провести изготовление фуганка нужно с учетом нижеприведенной информации:

1. Основание. Оно представлено нижней частью, на которой проводится базирование различных узлов.
2. Боковая стенка. Она выступает в качестве несущего элемента, к которому крепятся для базирования различные узлы.
3. Стол задний или неподвижный. Этот элемент крепится к боковой стенки, образует плоскость движения заготовки.
4. Стол передний. Часто этот элемент может менять высоту расположения. Для этого создается специальный механизм.
5. Боковой упор. Он крепиться на заднем столе, основное предназначение заключается в направлении движения заготовки.
6. Распорные уголки. Они применяются для укрепления конструкции и повышения ее устойчивости.
7. Электрорубанок. Электрорубанок применяется в качестве основы при изготовлении конструкции.

Подобный механизм характеризуется довольно простой конструкцией. Для соединения отдельных узлов проводится применение различных крепежных деталей.

Боковая стенка

Работу рекомендуется начинать с создания боковой стенки

Она является важной частью конструкции. В качестве заготовки в этом случае используется фанера размером 150 на 480 мм

Среди особенностей отметим:

1. В заготовке проводится создание посадочное место для электрорубанка. Делается это при использовании ручного лобзика.
2. Сверлильное оборудование используется для создания двух пазов, которые расположены на расстоянии 70 мм друг от друга. За счет этих элементов проводится крепление основания станка.

Применяемый материал характеризуется высокой прочностью, может выдержать существенное механическое воздействие.

Подготовка фуговального агрегата к работе

Перед началом строгания настраивают конструктивные части и контролируют установку рабочих элементов.

Регулировка стола фуговального станка

Разницу поверхностей задней и передней плит устанавливают в диапазоне от 1,25 до 1,5 мм, это дает возможность выверки плоскости за два прохода заготовки. Чтобы в процессе работы параметры установки задней плиты не изменились, предусмотрены стопорные устройства для фиксации. Между ножевым валом и губкой задней плиты стола обеспечивают расстояние 5 мм.

Материалом для плит стола служит серый чугун. С обратной стороны рабочей плоскости выполнены жесткие ребра для снижения вибрационного движения. Для предотвращения износа плитных торцов при истирающей нагрузке делают стальные накладки, они же служат для уменьшения расстояния от кромок лезвий и обеспечивают дополнительную безопасность работы.

Установка рабочих лезвий

Ножи выбирают с прямолинейными лезвиями, отклонение проверяют щупами и проверочной линейкой, при этом зазор не должен превышать 0,1 мм. Подготовленные и проверенные ножи устанавливают в последовательном порядке, при этом кромки лезвий выступают над краем стальных пластин щели на 1−2 мм. Параллельность ножей между собой проверяют контрольным бруском или специальным индикатором.

При использовании индикатора точность установки больше, чем при использовании контрольного бруска. Избегают перекосов лезвий при закреплении, они должны располагаться на общем цилиндрическом контуре вращения, при этом ось цилиндра совпадает с осью вала для ножей. Запрещается использовать любые типы прокладок при установке лезвий, ножи, пришедшие в негодность от стачивания или изменения ширины лезвия, заменяются в обязательном порядке.

Контрольный брусок

Используется для настройки фуговального станка при установке режущих лезвий. Приспособление изготавливают из твердых пород высушенной древесины, контрольные грани обрабатывают с высокой точностью. Бруски выполняют сечением:

• 20×30 для длины 400 мм;
• 20×50 для длины 400 или 500 мм;
• 30×50 или 30×70 для длины 500 мм.

В процессе использования бруска его грани проверяют и дополнительно выверяют и фугуют для удаления зубцов и впадин. При установке ножей измерительное приспособление располагают на задней плите рабочего стола. Поворачивая вал рукой, добиваются касания лезвий нижней стороны бруска. Положение контролируют в трех точках вала, посередине и на концах на расстоянии 70−100 мм от края. Регулировку проводят до тех пор, пока не добьются равномерного выступания ножей на всех промежутках и одинакового касания.

Изготовление самодельного фуговального станка

Боковая стенка

Прежде всего, изготовим боковую стенку, для этого используем фанеру толщиной 18-20мм размерами 150х480мм. Вырезав в заготовке место, в котором будет закреплён электрорубанок. Делать это следует при помощи электрического, или ручного лобзика, так как форма выборки имеет сложную конфигурацию.

На сверлильном станке в боковой панели следует сделать два паза на расстоянии 70 мм, с их помощью, в дальнейшем, будет крепиться основание переднего стола.

Основание станка

Изготавливаем основание. Это простой прямоугольник, который нужно вырезать на циркулярке или ином распиловочном станке из той же фанеры толщиной 18-20мм размерами 180х480мм. Тут все просто — соединяем основание и боковую стенку под углом 90 градусов саморезами в торец стенки.

В дальнейшем рубанок будет устанавливаться следующим образом.

Задний стол

Задний стол также изготавливается из фанеры 18-20мм размерами 150х600мм; выпиливается технологический проем, чтобы получилась вот такая форма.

Торцевую кромку проема нужно спилить под углом. Сделать это можно на циркулярной пиле или электролобзиком.

Далее, открутив 4 винта, снимаем неподвижную «подошву» с электрорубанка и размечаем стол будущего станка.

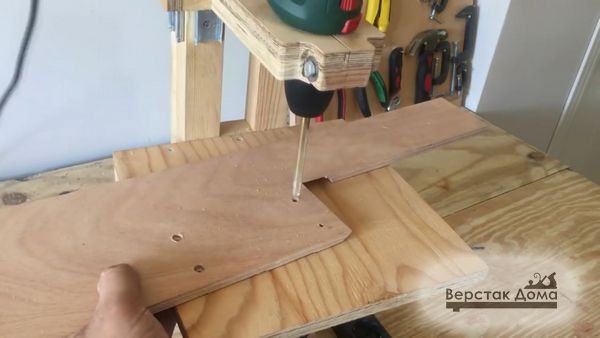

Просверлив необходимые технологические отверстия, их нужно их немножко раззенковать, чтобы штатные винты были утоплена «заподлицо» и не препятствовали движению заготовки.

Устанавливаем наш самодельный задний стол на место снятой подошвы электрорубанка штатными винтами. После этого нужно зафиксировать этот стол на боковой стенке саморезами в торец этой стенки.

Передний подвижный стол

Передний стол, который должен регулироваться по высоте, делается из двух прямоугольных деталей, скрепленных под углом 90 градусов. Для большей прочности конструкции нужно между ними сделать треугольные упоры. В данном примере все крепится на саморезы, тем не менее, рекомендуется для большей прочности еще места стыков промазать столярным клеем. В итоге должна получиться вот такая конструкция.

На расстоянии 70 мм друг от друга нужно сделать два сквозных отверстия диаметром 8-10 мм и в них забить мебельные забивные гайки. Лучше это сделать до сборки основания.

Установка подвижного стола делается с помощью двух винтов с обратной стороны боковой стенки. Для удобства можно использовать бинты с барашковой головкой или сделать самодельные крепления-держатели. Установка должно производиться так, чтобы плоскость подвижной части «подошвы» электрорубанка была в одной плоскости с подвижным столом фуговального станка.

Боковой упор

Боковой упор нужен, чтобы обеспечить ровное и параллельной движение заготовки, а также для выведения точного угла 90 градусов между рабочим столом и плоскостью упора. Изготавливается упор просто – из двух деталей, которые можно выполнить как из фанеры, так и из массива дерева. В данном случае использован массив.

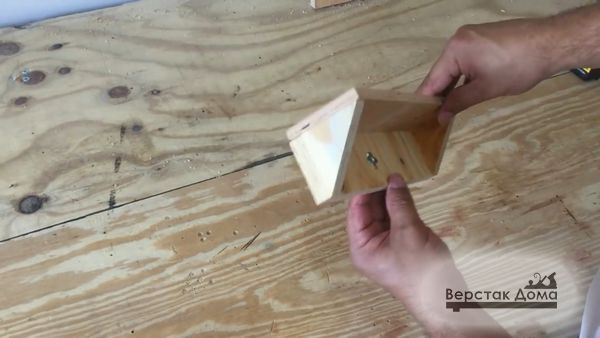

Две прямоугольных заготовки скрепляются под углом 90 градусов, образуя «уголок». После чего его жестко крепят к неподвижной части стола.

Фуговальный станок своими руками из электрорубанка готов к работе.

Изготовление самодельного фуговального станка

Боковая стенка

Прежде всего, изготовим боковую стенку, для этого используем фанеру толщиной 18-20мм размерами 150х480мм. Вырезав в заготовке место, в котором будет закреплён электрорубанок. Делать это следует при помощи электрического, или ручного лобзика, так как форма выборки имеет сложную конфигурацию.

На сверлильном станке в боковой панели следует сделать два паза на расстоянии 70 мм, с их помощью, в дальнейшем, будет крепиться основание переднего стола.

Основание станка

Изготавливаем основание. Это простой прямоугольник, который нужно вырезать на циркулярке или ином распиловочном станке из той же фанеры толщиной 18-20мм размерами 180х480мм. Тут все просто — соединяем основание и боковую стенку под углом 90 градусов саморезами в торец стенки.

В дальнейшем рубанок будет устанавливаться следующим образом.

Задний стол

Задний стол также изготавливается из фанеры 18-20мм размерами 150х600мм; выпиливается технологический проем, чтобы получилась вот такая форма.

Торцевую кромку проема нужно спилить под углом. Сделать это можно на циркулярной пиле или электролобзиком.

Далее, открутив 4 винта, снимаем неподвижную «подошву» с электрорубанка и размечаем стол будущего станка.

Просверлив необходимые технологические отверстия, их нужно их немножко раззенковать, чтобы штатные винты были утоплена «заподлицо» и не препятствовали движению заготовки.

Устанавливаем наш самодельный задний стол на место снятой подошвы электрорубанка штатными винтами. После этого нужно зафиксировать этот стол на боковой стенке саморезами в торец этой стенки.

Передний подвижный стол

Передний стол, который должен регулироваться по высоте, делается из двух прямоугольных деталей, скрепленных под углом 90 градусов. Для большей прочности конструкции нужно между ними сделать треугольные упоры. В данном примере все крепится на саморезы, тем не менее, рекомендуется для большей прочности еще места стыков промазать столярным клеем. В итоге должна получиться вот такая конструкция.

На расстоянии 70 мм друг от друга нужно сделать два сквозных отверстия диаметром 8-10 мм и в них забить мебельные забивные гайки. Лучше это сделать до сборки основания.

Установка подвижного стола делается с помощью двух винтов с обратной стороны боковой стенки. Для удобства можно использовать бинты с барашковой головкой или сделать самодельные крепления-держатели. Установка должно производиться так, чтобы плоскость подвижной части «подошвы» электрорубанка была в одной плоскости с подвижным столом фуговального станка.

Боковой упор

Боковой упор нужен, чтобы обеспечить ровное и параллельной движение заготовки, а также для выведения точного угла 90 градусов между рабочим столом и плоскостью упора. Изготавливается упор просто – из двух деталей, которые можно выполнить как из фанеры, так и из массива дерева. В данном случае использован массив.

Две прямоугольных заготовки скрепляются под углом 90 градусов, образуя «уголок». После чего его жестко крепят к неподвижной части стола.

Фуговальный станок своими руками из электрорубанка готов к работе.

Как сделать фуганок своими руками?

Предлагаемый вариант фуганка позволит с легкостью обрабатывать заготовки длиной более 60 см.Основой этого деревообрабатывающего станка является ручной электрический рубанок российского производства – Интерскол.

Электроинструмент был несколько модифицирован. К примеру, были убраны родные подошвы. И дополнительно прорезаны отверстия в пластиковом корпусе для более легкого выхода стружки из рубанка.

Для создания фуганка потребуется стол, к которому будет снизу крепиться электрический рубанок.Основа столешницы станка изготовлена из двух спаянных друг с другом уголков. Общая длина рабочей поверхности составляет 130 см.

На фото видны отверстия, при помощи которых впоследствии будет прикреплен рубанок.

1) Для точной и качественной обработки древесины, необходим упор. Он должен быть перпендикулярно приварен к рабочей поверхности. Такой же упор приваривается и с другой стороны.

2) Затем к приваренным упорам можно прикручивать направляющую. В качестве направляющей можно использовать ровные доски. В нашем случае это кусок ДСП.

Очень важным моментом является то, что подающая и принимающая части стола находятся на разных уровнях. А точнее – вся подающая часть ниже на 1 мм. Эта разница позволяет срезать с заготовки слой, толщиной 1 мм. Подающая и принимающая части между собой соединены двумя деталями по бокам. Соединительные детали в нашем случае – это разрезанный швеллер.

Стол собирается воедино при помощи сварки электродами. Электроды использовались 2.5 мм, чтобы не прожечь металл насквозь. Сварка производилась точечная, прихватами.

Станок стоит на 3-х ножках. С одной стороны две тонких ножки из металлических труб, а с другой стороны ножка потолще. Для ответа на вопрос, почему именно 3 ножки необходимо вспомнить геометрию. Ведь через любые три точки можно провести плоскость. Станок с тремя ножками будет устойчиво стоять даже на неровном полу, в то время как четвероногий станок в этом случае будет шататься.

А для того, чтобы весь станок не развалился, по двум диагоналям были приварены две металлические трубы. Так была увеличена прочность конструкции.

После того как стол собран и готов, можно заняться прикреплением электроинструмента. В качестве соединительных элементов используются стандартные монтажные шурупы. Ими была прикреплена родная подошва.Рубанок крепится снизу. Для более плотного прилегания можно использовать компенсирующую прокладку. На фото отчетливо видно, что прокладка добавляет толщины.

Прислонив рубанок к нижней части и совместив болты с дырками, можно заворачивать монтажные болты. Их следует надежно завернуть. Чтобы рубанок впоследствии не отвалился.Теперь можно включать собранный самодельный фуганок и смело работать на нем.

Видео: самодельный фуганок.

Видео: вторая часть.

Видео: третья часть.

Фуганок является важным атрибутом, предназначенным для плотницких работ. Внешние показатели и принцип его работы напоминают привычный всем рубанок. Однако фуганок отличается более удлиненной формой, позволяющей обрабатывать обширные поверхности. На его подошве располагаются 2 ножа. Это приспособление для обработки древесины имеет пробку, позволяющую ослаблять его крепление и своевременно проводить затачивание, замену ножа или ручки.

Сделать ручной фуганок своими руками очень просто. Стоит лишь научиться обращаться с элементарными плотницкими инструментами. Приложив собственные силы и старание, можно пополнить свой арсенал важным оборудованием.

Этапы изготовления

Процесс создания фуговального станка выполняется в несколько этапов. Каждый стоит рассмотреть более подробно.

Станина

В первую очередь мастеру следует приступить к ее сборке. Сделать ее своими руками можно при учете некоторых моментов.

1. Станину обычно делают из металлического профиля. Наиболее распространенным считается швеллер с толщиной стенок в 6-8 мм.
2. При создании чертежа станины необходимо учесть, чтобы нагрузка от оборудования и заготовки равномерно распределялась по конструкции.
3. В процессе сборки следует обеспечить прочное крепление элементов.
4. Фиксация швеллеров или других элементов металлопроката осуществляется посредством сварки или резьбовых соединений. Если требуется изготовление мобильного станка, лучше отдать предпочтение второму варианту.

Вал с ножами

Фуганку для работы требуется барабан, оборудованный ножами для обработки деревянных поверхностей. Именно с их помощью можно будет осуществить снятие небольшого слоя заготовки для обеспечения гладкости. Особенности установки вала начинаются с его конструкции.

Вал – это отдельный механизм, конструкция которого подразумевает использование лезвий и подшипников. Сам вал обеспечивает вращение лезвий. Сборка конструкции агрегата потребует учета некоторых моментов.

1. Самостоятельно изготовить лезвия не получится. Поэтому лучше заранее приобрести подходящие ножи, выполненные из прочной стали. Можно взять лезвия из фрезера или болгарки.
2. Барабан необходимо устанавливать на станину, крепя его на подшипники. В них предусмотрены специальные пазы.
3. Во время крепления механизма с лезвиями следует внимательно следить, чтобы он встал прочно. Именно на этот узел приходится вся нагрузка в процессе работы станка, и некачественный монтаж приведет к поломке устройства.
4. В конце выходного вала необходимо установить ролик для крепежа ремня вращения. При изготовлении ролика своими руками рекомендуется ответственно подойти к выбору профиля. Предпочтение лучше отдавать элементам, подходящим под профиль ремня.

Стол

Следующим на очереди выступает стол, располагать который следует на противоположных сторонах от барабана. Процесс изготовления стола довольно сложный. Объясняется это необходимостью достижения жесткой фиксации элементов посредством использования специального механизма.

Кроме того, поверхности столешниц должны быть гладкими.

Дополнительно во время установки следует отслеживать уровень расположения столешниц. Они должны находиться на одном уровне с барабаном

При этом важно, чтобы была предусмотрена возможность для регулирования высоты элемента. Для достижения нужного результата рекомендуется установить специальный механизм

Ширина и длина стола должны соответствовать заготовкам, которые планируется обрабатывать.

Двигатель

Вращение вала с лезвиями происходит благодаря работе электрического мотора. Процесс установки подобного агрегата требует учета важных моментов.

1. Для начала необходимо правильно выбрать электродвигатель. Сделать это можно, предварительно подсчитав требуемую мощность, которой хватит для обработки заготовок. Для бытового использования подходящим вариантом станут электродвигатели с мощностью выше 1 кВт.
2. Шкив двигателя следует располагать в одной плоскости со шкивом барабана. Во время установки рекомендуется пользоваться уровнем и измерительными инструментами, чтобы добиться нужной точности монтажа.
3. Перед креплением двигателя необходимо подобрать шкивы, учитывая их диаметры.
4. Ремень шкива должен быть натянут хорошо. Дополнительно необходимо выверить расстояние между шкивами и привести его в соответствие с установленными нормами.
5. На фуганке стоит предусмотреть посадочное место для двигателя с целью обеспечения возможной регулировки его положения.

Упор

Еще один элемент, установка которого требует учета некоторых нюансов. Упор предназначен для удержания заготовки в требуемом положении во время ее движения вдоль стола. Его необходимо закреплять на дальнем конце стола. В качестве упора можно использовать прочный кусок дерева.

Самодельный фуганок следует делать максимально безопасным. Для достижения этого рекомендуется дополнительно изготовить специальный защитный кожух, который предотвратит повреждение двигателя, роликов и ремней во время вращения лезвий.

О том, как сделать фуганок своими руками, смотрите далее.
