Мотор-генератор

Генератор на магнитах

А почему магнитное поле нужно обязательно создавать с помощью электрического тока? Ведь есть же мощные его источники – неодимовые магниты. Для переделки асинхронного двигателя в генератор потребуются цилиндрические неодимовые магниты, которые будут установлены на место штатных проводников обмотки ротора. Сначала нужно подсчитать необходимое количество магнитов. Для этого извлекают ротор из переделываемого в генератор двигателя. На нем четко видны места, в которых уложена обмотка «беличьего колеса». Размеры (диаметр) магнитов выбирается таким, чтобы при установке строго по центру проводников короткозамкнутой обмотки они не соприкасались с магнитами следующего ряда. Между рядами должен остаться зазор не менее, чем диаметр применяемого магнита. Определившись с диаметром, вычисляют, сколько магнитов поместится по длине проводника обмотки от одного края ротора до другого. Между ними при этом оставляют зазор не менее одного – двух миллиметров. Умножая количество магнитов в ряду, на число рядов (проводников обмотки ротора), получают требуемое их количество. Высоту магнитов не стоит выбирать очень большой. Для установки магнитов на ротор асинхронного электродвигателя его потребуется доработать: снять на токарном станке слой металла на глубину, соответствующую высоте магнита. При этом ротор обязательно нужно тщательно отцентровать в станке, чтобы не сбить его балансировку. Иначе у него появится смещение центра масс, которое приведет к биению в работе.

Затем приступают к установке магнитов на поверхность ротора. Для фиксации используют клей. У любого магнита есть два полюса, условно называемые северным и южным. В пределах одного ряда полюса, расположенные в сторону от ротора, должны быть одинаковыми. Чтобы не ошибиться в установке, магниты сначала сцепляют между собой в гирлянду. Они сцепятся строго определенным образом, так как притягиваются они друг к другу только разноименными полюсами. Теперь остается только отметить одноименные полюса маркером. В каждом последующем ряду полюс, находящийся снаружи, изменяется. То есть, если вы выложили ряд магнитов с отмеченным маркером полюсом, расположенным наружу от ротора, то следующий выкладывается магнитами, развернутыми наоборот. И так далее. После приклеивания магнитов их нужно зафиксировать эпоксидной смолой, Для этого вокруг получившийся конструкции из картона или плотной бумаги делают шаблон, в который зальется смола. Бумагу оборачивают вокруг ротора, обматывают скотчем или изолентой. Одну из торцевых частей замазывают пластилином или также заклеивают. Затем устанавливают ротор вертикально и заливают в полость между бумагой и металлом эпоксидную смолу. После ее отвердевания приспособления удаляют. Теперь снова зажимаем ротор в токарный станок, центруем, и шлифуем поверхность, залитую эпоксидкой. Это необходимо не из эстетических соображений, а для минимизации влияния возможной разбалансировки, образовавшейся из-за дополнительных деталей, установленных на ротор. Шлифовку производят сначала крупнозернистой наждачной бумагой. Ее крепят на деревянном бруске, который затем равномерно перемещают по вращающейся поверхности. Затем можно применить наждачную бумагу с более мелким зерном.

Теперь готовый ротор можно вставить обратно в статор и испытать получившуюся конструкцию. Она может быть с успехом использована теми, кто хочет сделать, например, ветрогенератор из асинхронного двигателя. Есть только один недостаток: стоимость неодимовых магнитов очень велика. Поэтому, прежде чем начать переделывать ротор и тратить деньги на запчасти, следует подсчитать, какой вариант экономически более выгоден: сделать генератор из асинхронного двигателя или приобрести готовый.

Тиды электродвигателей

Рассмотрим типы электродвигателей и их особенности.

Двигатели постоянного тока, в конструкцию которых входят:

• Индуктор, состоящий из станины и главных/добавочных полюсов. Он создает неподвижное магнитное поле.
• Якорь, представляющий собой магнитную систему из рабочей обмотки, листов железа и коллектора.
• Щетки, обеспечивающие съем тока с коллектора.
• Щеткодержатели, удерживающие щетки в нужном положении.

Двигатели постоянного тока подразделяются на:

Двигатели переменного тока – более простая, дешевая и надежная конструкция. Они бывают двух типов:

Асинхронные двигатели, в свою очередь, делятся на:

• Двухфазные, с двумя перпендикулярно расположенными на статоре обмотками (одна из них напрямую подключается к сети переменного тока, вторая – с помощью фазосдвигающего конденсатора), которые создают вращающееся магнитное поле. Двигатели такого типа способны к самостоятельному запуску. Их можно встретить в стиральных машинах и станках разного предназначения.
• Трехфазные, с тремя рабочими обмотками, расположенными таким образом, что вращающиеся магнитные поля, образуемые ими, смещены относительно друг друга на 120 градусов. Обмотки соединяются либо по схеме «треугольник», либо по схеме «звезда». Второй вариант требует более высокого напряжения. Трехфазный тип мотора считается наиболее совершенным, так как отсутствуют проблемы с реверсом. Такие двигатели устанавливаются на лебедки, промышленные станки, подъемные краны, циркулярные пилы и т.д.

Что собой представляет и как работает

Эл двигатель асинхронного типа – это машина, в которой происходит трансформация электрической энергии в механическую и тепловую. Такой переход становится возможным благодаря явлению электромагнитной индукции, которая возникает между обмотками статора и ротора. Особенностью асинхронных двигателей является тот факт, что частота вращения этих двух ключевых его элементов отличается.

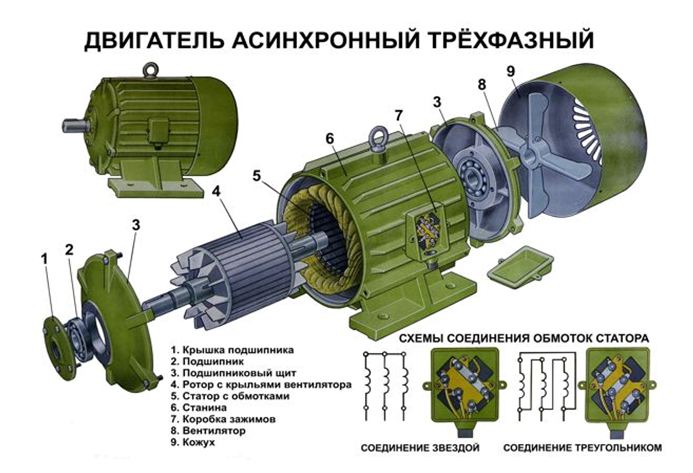

Конструктивные особенности типичного эл двигателя можно видеть на иллюстрации. И статор, и ротор представляют собой соосные круглого сечения объекты, изготавливаются путем набора достаточного количества пластин из специальной стали. Пластины статора имеют пазы на внутренней части кольца и при совмещении образуют продольные канавки, в которые наматывается обмотка из медной проволоки. Для ротора, ее роль играют алюминиевые прутки, они также вставляются в пазы сердечника, но с обеих сторон замыкаются стопорными пластинами.

Во время подачи напряжения на обмотки статора, на них возникает и начинает вращаться электромагнитное поле. В связи с тем, что частота вращения ротора заведомо меньше, между обмотками наводится ЭДС и центральный вал начинает двигаться. Не синхронность частот связана не только с теоретическими основами процесса, но и с фактическим трением опорных подшипников вала, оно будет его несколько тормозить относительно поля статора.

Виды генераторов на базе двигателей

Покупка штатного готового эл генератора – удовольствие отнюдь не из дешевых и вряд ли по карману практическому большинству наших сограждан. Прекрасной альтернативой может послужить самодельный генератор, его можно собрать при достаточных познаниях в области электротехники и слесарного дела. Собранное устройство может успешно использоваться в качестве:

1. Электрогенератора с самозапиткой. Пользователь может своими руками получить устройство для выработки электроэнергии с длительным периодом действия вследствие самостоятельной подпитки,
2. Ветрогенератора. В качестве движителя, необходимого для пуска двигателя, используется ветряк, который вращается под воздействием ветра,
3. Генератора на неодимовых магнитах,
4. Трехфазного бензогенератора,
5. Однофазного маломощного генератора на двигателях электроприборов и т. д.

Переделка своими руками стандартного мотора в действующее генерирующее устройство – занятие увлекательное и очевидно экономящее бюджет. Таким образом можно переделать обычный ветряк, соединив его с двигателем для автономной выработки энергии.

Признаки неисправности генератора автомобиля

неисправности генератора автомобиля возникают в тех же частях из чего состоит генератор автомобиля, или точнее выразится в тех же узлах и деталях, из которых он и состоит

• повреждение или сильный износ шкива генератора – разболтался, повело, лопнул
• износились токосъемные щетки может сказаться как на напряжении, выдаваемом генератором, так и на его искрении
• износ токосъемных колец – так же, как и щетки скажется на выходном напряжении, искрении или вообще не работе генератора
• неправильная работа регулятора напряжения – выдаёт напряжение, не соответствующее никаким нормам вместо 13.9 вольт – 5вольт, или наоборот 19 вольт
• межвитковое замыкание статорной обмотки – неправильные напряжения на выходе
• разрушение подшипника – стук, грохот, плохое вращение, недостаточные обороты, большая вибрация вала
• повреждение диодного моста – ток перестанет вообще течь
• повреждение проводов – проверить на обрыв, перекус, перелом, – заменить на исправные

Вот теперь вы узнали, как проверить исправность генератора автомобиля, так что можете приступить собственно к проверке, возможно из-за этого у вас постоянно разряжается аккумулятор, так как генератор не выдаёт вам положенное напряжение.

Этапы осуществления процедуры перемотки статора

При работе важно получить строго определенное количество витков – оно должно быть идентично количеству витков старой обмотки. Проволоку нужно наматывать так, чтобы уплотнение было максимальным

Катушки ставятся в статор. Из того же материала, из которого сделана обмотка для катушек, делаются выводы. Их кончики нужно изолировать кембриками – трубочками, изготовленными из пластмассы.

До того как установить катушки, необходимо проверить, чтобы пазовые коробки были симметричны. Они должны закрывать обмотку. Если этого не происходит, при закладке проводов катушек ставят временные вкладыши. Эта простая мера позволит избежать повреждения.

Катушка монтируется над пазом, который находится ниже расточки. Проводники катушки устанавливают с помощью специальной пластины. Провода, расположенные в пазу, ни в коем случае не должны перекрещиваться. Их нужно укладывать точно так же, в той же последовательности, что и намотку. Проводники нужно устанавливать строго параллельно.

Чтобы выполнить следующую операцию, статор нужно немного повернуть – только на одно деление. В паз укладываются катушки из этой же группы. После окончания укладки нужно положить междуслойные прокладки. Выводы прикрутить к внешнему контуру так, чтобы они располагались параллельно внешнему контуру. Нижняя сторона катушек монтируется по такому же принципу. Операция повторяется до тех пор, пока пазы этого шага не заполнятся.

Когда обмотка закончена, концы можно загильзовать. Размеры гильз зависят от размеров статора. Толщина гильзы обычно бывает 0,2 мм, но при этом длина должна быть больше, чем габарит устройства запуска. Чаще всего это значение составляет около 1,5 мм. Для изготовления гильзы используется специальный картон. На него нужно намотать пленку (должна быть термоустойчивой). Всю получившуюся конструкцию заворачивают скотчем. Катушки с гильзами нужно установить в пазы статора. После этого можно провести проверку, правильно ли двигается якорь. Катушка полностью готова. Ее останется только обмотать киперной лентой, а сверху покрыть слоем лака. После того как лак высохнет, прибор полностью готов к использованию.

В быту и небольших мастерских используются электродвигатели. Иногда они выходят из строя
. Определить, можно ли их отремонтировать самостоятельно, или необходимо обращаться к мастеру, поможет эта статья. Неисправности электродвигателей можно разделить на две группы — механические, например, заклинивший подшипник или оборванный вал и электрические — механический обрыв обмотки или выход её из строя из-за перегрева электродвигателя.

Генератор

Проводник, перемещаясь между двумя магнитными полюсами, способствует возникновению электродвижущей силы. Когда проводник замыкают, то при воздействии электродвижущей силы в нем возникает ток. На данном явлении основывается действие электрического генератора.

Генератор переменного тока

Генератор способен вырабатывать электрическую энергию из тепловой или химической энергии. Однако наиболее широкое распространение получили генераторы, преобразующие механическую энергию в электрическую.

Основные составные элементы генератора постоянного тока:

• Якорь, выступающий в качестве ротора.
• Статор, на котором располагается катушка возбуждения.
• Корпус.
• Магнитные полюса.
• Коллекторный узел и щетки.

Генераторы постоянного тока используются не так часто. Основные сферы их применения: электрический транспорт, сварочные инверторы, а также ветроустановки.

Генератор постоянного тока

Генератор переменного тока имеет схожую конструкцию с генератором постоянного тока, но отличается строением коллекторного узла и обмотками на роторе.

Схема генератора переменного тока

Так же как и в случае с двигателями, генераторы могут быть синхронными и асинхронными. Разница между данными генераторами заключается в строении ротора. У синхронного генератора катушки индуктивности расположены на роторе, а у асинхронного генератора для расположения обмотки на валу имеются специальные пазы.

Синхронные генераторы применяют, когда необходима выдача тока с высокой пусковой мощностью на короткий промежуток времени, с превышением номинальной. Применение асинхронных генераторов больше предусмотрено в быту, для энергетического снабжения бытовых приборов, а также для освещения, так как электрическая энергия, вырабатывается практически без искажений.

Применения

Электровозный преобразователь высокого (3000 В) постоянного напряжения в низкое постоянное

Принцип действия умформера может применяться для преобразования:

• рода тока;
• напряжения;
• частоты;
• числа и смещения фаз.

Широко использовались в , танковой и ракетной технике СССР вплоть до 1970-х годов, в частности, для питания ламповых устройств. В частности, на отечественной авиационной технике чрезвычайно распространены однофазные (серии ПО — преобразователь однофазный) и трёхфазные (серии ПТ) преобразователи, питающиеся постоянным напряжением 27 В, например, ПО-600, выдающий однофазное напряжение 127 В, 50 Гц, ПТ-1000, выдающий трёхфазное напряжение 36 В, 400 Гц, ПО-4500 выходной мощностью 4,5 кВА, напряжением 115 В, частотой 400 Гц. Похожие преобразователи установлены на пассажирских вагонах выпусков 1950—1970-х годов, например, ППО-2-400У4 и MB12, преобразующие 50 В постоянного тока в 220 В, 400—425 Гц для питания люминесцентных светильников, или маломощные преобразователи, вырабатывающие 127 В, 50 Гц для питания электробритв.

Умформеры использовались в системах электрического питания ЭВМ первого поколения. В военной технике СССР, работавшей от собственного 400-герцового генератора, умформер ставили в месте стационарной установки, чтобы запитать от промышленной сети.

Умформеры (мотор-генераторы) применяются на трамваях, троллейбусах с косвенной системой управления, электровозах и электропоездах постоянного тока для получения низкого напряжения (24 и 50 В соответственно), питающего цепи управления. На некоторых старых моделях подъёмных кранов, например, КС-5363 и канатных экскаваторов с дизель-электрическим приводом постоянного тока наряду с ДВС для привода генератора предусмотрен электродвигатель переменного тока для работы от внешней сети. В 1980—1990-х годах на городском электротранспорте были вытеснены статическими полупроводниковыми преобразователями на тиристорах (ТЗУ), а позже — на транзисторах.

Виды и их особенности применения

Технологическое оборудование этого класса классифицируется по следующим параметрам:

1. Сфере иcпользования;
2. Типу сжигаемого топлива;
3. Числу фаз;
4. Мощности.

Начнем рассмотрение с области применения. В зависимости от этого фактора генераторы подразделяются на бытовые и профессиональные, хотя простой электрогенератор можно собрать и своими руками. Первые обычно выполнены в виде компактного силового агрегата и имеют мощность от 0,7 до 25 кВт. Они укомплектовываются двигателем внутреннего сгорания, работающем на бензине или дизельном топливе и оснащенном системой воздушного охлаждения. Такие устройства применяются в качестве резервных источников энергии для бытовых приборов и электроинструмента, как и электрогенератор с самозапиткой собранный своими руками.

Они отличаются небольшим весом и низким уровнем шума, поэтому находят широкое применение в частных домовладениях. Эксплуатация и обслуживание таких агрегатов не представляет сложности и справиться с ней сможет каждый, как и собрать электрический генератор своими руками.

Смотрим видео, немного о генераторах их видах и приемуществах:

Профессиональное оборудование рассчитано на работу в качестве постоянного источника энергоснабжения. Обычно такие генераторы используются в медицинских учреждениях и административных зданиях, а также в строительной отрасли при проведении аварийных и других работ. Агрегаты этого класса имеют значительный вес и не отличаются тихой работой, что значительно усложняет их транспортировку и выбор места для установки. Но в то же время они обладают более высоким моторесурсом и надежностью при эксплуатации в экстремальных условиях. К достоинствам таких электрогенераторов стоит отнести и экономное расходование топлива.

Следующий параметр, используемый при классификации – тип топлива:

• Бензин;
• Дизель;
• Газ.

Первые имеют небольшой диапазон мощностей, но в то же время отличаются мобильностью и простотой в применении, как и электрогенератор используемый для дома, сделанный своими руками. Они используются в качестве резервных источников, так как обладают небольшим моторесурсом и высокой стоимость получаемой энергии.

Дизельные агрегаты имеют широкий диапазон мощностей и могут использоваться для электроснабжения общественных учреждений и даже небольших поселков. Однако они не отличаются компактными размерами и тихой работой, поэтому должны быть установлены на укрепленном фундаменте в отдельном помещении.

Газовые электрогенераторы применяются в основном на промышленных объектах. Они отличаются высокой экологичностью и дешевизной вырабатываемой энергии.

Различаются силовые установки и по количеству фаз на:

• Одно;
• Трех.

Первые подходят для приборов с однофазным питанием в соответствующих сетях. Вторые могут служить источником энергии для различных приборов и устанавливаются в домах с трехфазной разводкой сети.

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

• Ротор.
• Статор.
• Блок щеток.
• Регулятор напряжения.
• Выпрямительный блок (диодный мост).

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбуждения будет производиться генератором

На роторе, кроме того, размещены:

• Приводной шкив.
• Подшипники качения.
• Охлаждающее устройство (вентилятор).

Рекомендуем: Круиз-контроль в машине — что это и как работает?

Ротор располагается внутри статора, зажатого между крышками корпусной части. Крышки снабжены посадочными местами, в которых помещаются роторные подшипники. Кроме того, в крышке, расположенной со стороны приводного шкива, имеются отверстия для вентиляции.

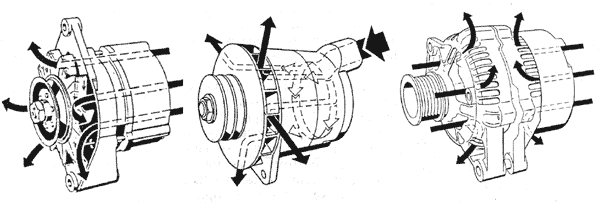

Схема вентиляции генераторов

Статор

Этот элемент, в отличие от вышеописанного, неподвижен (статичен), из-за чего и получил свое название. Его задача заключается в получении электротока переменной величины, возникающего под влиянием магнитного поля ротора. Статор состоит из обмоток и сердечника. Последний изготавливается из листовой стали и имеет пазы для укладки трех обмоток (по количеству фаз). Обмотки могут укладываться одним из двух способов: петлевым или волновым. Схема их соединения также может быть разной – в форме звезды или треугольника.

1 — сердечник; 2 — обмотка; 3 — пазовый клин; 4 — паз; 5 — вывод для соединения с выпрямителем.

При подключении по схеме «звезда» все обмотки соединяются вместе одним из концов в общей точке. Их вторые концы выполняют роль выводов. Схема «треугольник» предусматривает соединение обмоток по другому принципу: 1-я со 2-й, 2-я – с 3-ей, а 3-я, в свою очередь – с 1-й. В этом случае функцию выводов выполняют точки соединения. Наглядно обе схемы показаны на рисунке.

Схема «звезда» и «треугольник»

Блок щеток

Задача этой составляющей генератора заключается в передаче электричества на обмотку возбуждения. Конструктивно блок представляет собой корпус с расположенной в нем парой подпружиненных графитных щеток. Последние прижимаются с помощью пружин к контактным кольцам, но жестко с ними не скреплены.

Регулятор напряжения

Регулятор нужен для того, чтобы поддерживать величину напряжения на выходе в установленных пределах. Это необходимо, поскольку количество тока, как и его параметры, зависит от числа оборотов двигателя, а долговечность аккумулятора напрямую связана с подаваемой разностью потенциалов. Недостаточное напряжение приведет к «хроническому» недозаряду АКБ, а избыточное – к перезаряду. Как в первом, так и во втором случае срок службы батареи заметно снизится. Современные автомобили комплектуются электронными полупроводниковыми регуляторами.

Регулятор напряжения

Диодный мост (выпрямительный блок)

Задача этого элемента заключается в том, чтобы преобразовывать переменный ток, поступающий на него, в постоянный, необходимый для питания бортовой сети. Конструктивно он состоит из теплоотводящих пластин, в которые вмонтированы диоды в количестве 6 штук – по 2 на каждую статорную обмотку (на «+» и на «-») .

Виды асинхронных моторов

Принято выделять следующие виды асинхронных генераторов:

С короткозамкнутым ротором. Устройство подобного типа состоит из стационарного статора и вращающегося ротора. Сердечники – стальные. В пазах сердечника статора размещён изолированный провод. В пазах сердечника ротора установлена стержневая обмотка. Обмотку ротора замыкают особые кольца-перемычки.

С фазным ротором. Такое изделие имеет достаточно высокую стоимость. Требует специализированное обслуживание. Конструкция аналогична конструкции генератора с ротором короткозамкнутого типа. Отличие заключается в использовании изолированного провода в качестве обмоток.

Устройство асинхронных генераторов

При рассмотрении устройства асинхронных генераторов, необходимо обратить особое внимание на основные элементы электрической машины без которых он не сможет существовать, а именно:

• Ротор генератора — это элемент вращения, на котором наводится электродвижущаяся сила. Именно вал ротора и является тем элементом, который приводится в движение. Обычно обладает короткозамкнутыми обмотками.
• Статор или статарная обмотка неподвижный элемент крепящийся к корпусу генератора и внутри которого находится ротор. Именно в этой обмотке индуцируется рабочее напряжение генератора.
• Корпус генератора.
• Подшипники, удерживающие ротор в рабочем положении.
• Элементы безопасности такие как, термореле, коротко замыкатель и щетки регулятора.

Устройство генератора

Перед тем, как предпринимать какие-либо действия по переделыванию асинхронного двигателя в генератор, необходимо понять устройство данной машины, которое выглядит следующим образом:

1. Статор, который оснащен сетевой обмоткой с 3 фазами, размещенной по его рабочей поверхности.
2. Обмотка организована таким образом, что напоминает по своей форме звезду: 3 начальных элемента соединяются между собой, а 3 противоположных стороны соединены с контактными кольцами, которые не имеют никаких точек соприкосновений между собой.
3. Контактные кольца имеют надежный крепеж к валу ротора.
4. В конструкции имеются специальные щетки, которые не совершают никаких самостоятельных движений, но способствуют включению реостата с тремя фазами. Это позволяет осуществлять изменение параметров сопротивления обмотки, находящейся на роторе.
5. Нередко, во внутреннем устройстве присутствует такой элемент, как автоматический короткозамыкатель, необходимый для того, чтобы закоротить обмотку и остановить реостат, находящийся в рабочем состоянии.
6. Еще одним дополнительным элементом устройства генератора может являться специальное приспособление, которое разводит щетки и контактные кольца в тот момент, когда они проходят стадию замыкания. Подобная мера способствует значительному уменьшению потерь, отводимых на трение.
