Разобранный осциллограф

Фотография платы осциллографа и писание компонентов отсюда. 1. «Мозгами» является микроконтроллер Cypress cy7c68013a-100axc. Микроконтроллер на ядре 8051 с интерфейсом High-speed USB. В принципе, понятный выбор. Высокой скорости от процессора не нужно, т. к. вся обработка происходит на стороне компьютера, но нужен быстрый USB. 2. SN74LVC16245A — фронтенд логического анализатора. Обычный 16-разрядный буфер. (Прим. – не используется в модели 6022BE) 3. 24LC02BI – EEPROM на 2 kb, для хранения каких-либо настроек. Почему их две, непонятно. 4. AMS1117-3.3 – линейный стабилизатор питания на 3,3V. 5. Inout A0505S-2WR – преобразователь +5V в двуполярное напряжение 5V для питания аналогового фронтенда. 6. AD8065 – операционный усилитель с FET-входами и полосой частот 145 МГц. 7. EL5166 – широкополосный операционный усилитель фирмы Intersil (полоса при единичном усилении 1,4 ГГц). 8. 74HC4051 — 8-и канальный аналоговый мультиплексор/демультиплексор 9. Самая интересная микросхема, АЦП, скрыта под радиатором. Небольшой нагрев паяльником, и радиатор отклеился, а под ним оказалась AD9288 – 8-bit ADC, 2 канала по 100 MSa/s.

Теперь небольшое дополнение к данному описанию. В модели Hantek 6022BL в отличие от 6022BE не распаяна микросхема, отвечающая за преобразование сигналов логического анализатора. Выглядит это так (взято с Eevblog). Там же на форуме обсуждаются пути улучшения и доработок осциллографа. Например, экранированием входов. Есть также варианты применения внешней гальванической развязки для USB (с форума Easyelectronics).

Посылка, комплект, осциллограф.

Осциллографы

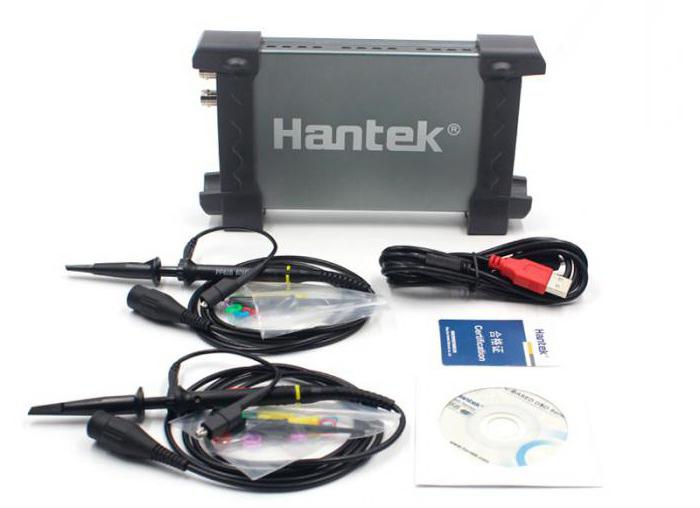

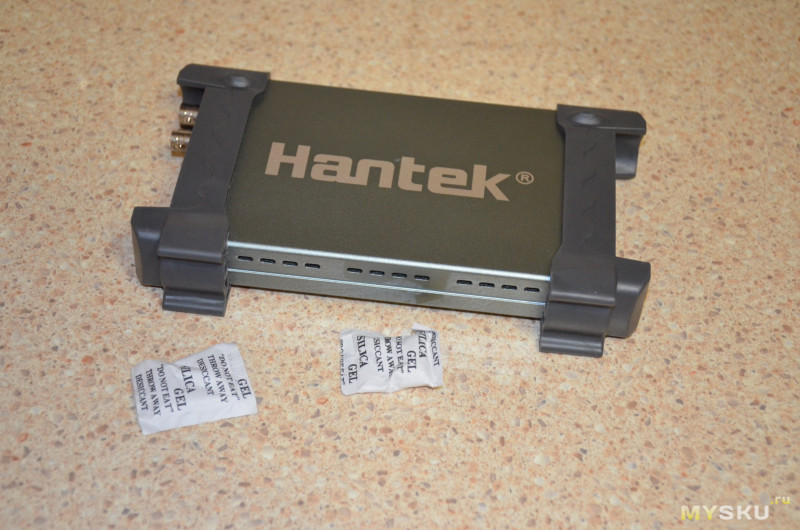

Комплект щупов. Комплект хороший, два щупа с крючками, дополнительно есть цветные колечки для маркировки. Осциллограф в пакете. Все серьезно)))) Внутри присутствуют пара пакетиков силикагеля. Размеры примерно 20 х 10 х 3 см ( без учета резиновых накладок), масса около 300 г. Наклейка с моделью и основными характеристиками. Внешний вид Hantek 6022BE Входы на панели. Слева пара BNC гнезд, это каналы CH1 и CH2 соответственно. справа контакты калибровочного генератора. Не забудьте выполнить калибровку щупов перед использованием! BNC гнезда входных каналов. Слева от CH1 под наклейкой есть лампочка-индикатор (зеленое-красное) работы. Калибровка и земля. На клеммы выводится тестовый сигнал встроенного генератора 1 кГц, с помощью которого и ~~какой-то матери~~ специальной отвертки из комплекта щупов можно произвести компенсацию для выравнивания сигнала. Интерфейс USBXI(TM). Фирменный Хантековский. Я так и не использовал его. Он нужен для объединения нескольких приборов Hantek. Резиновые накладки снимаются. Они нужны для защиты от ударов и вибраций при использовании осциллографа в качестве портативного. Я обычно их снимаю. Хотя и с ними тоже удобно — не скользит по столу. Работа с осциллографам простая, доступна даже начинающим ~~радиогубителям~~ радиолюбителям.

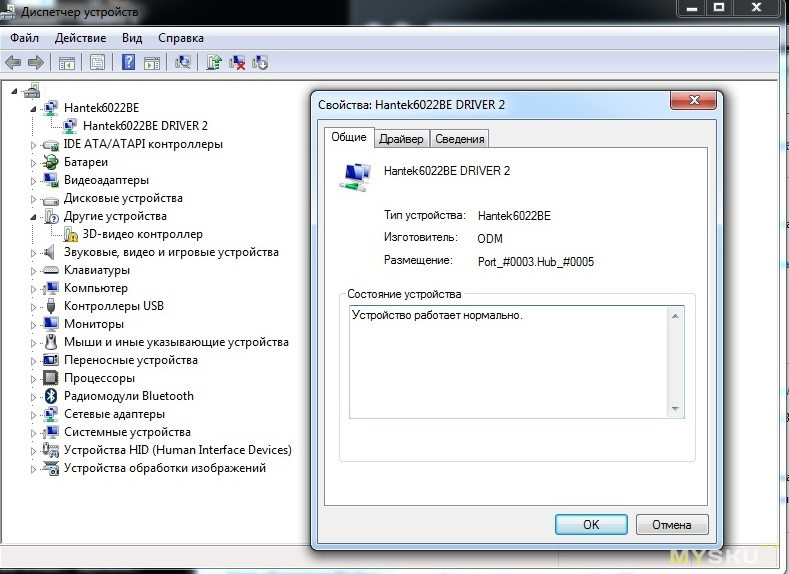

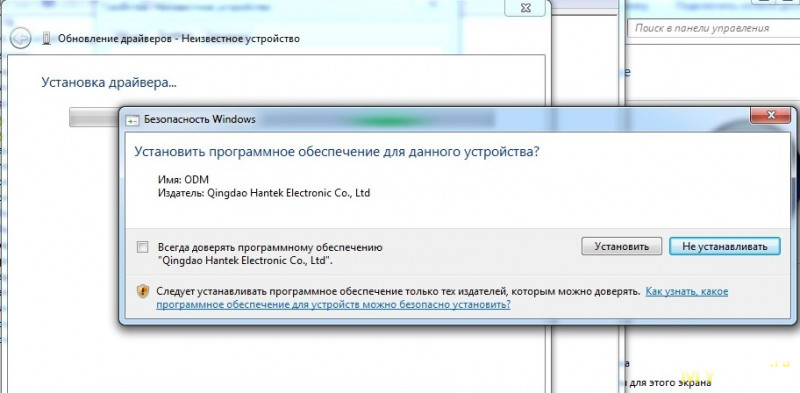

Для начала скачайте программное обеспечение, драйверы и установите это все. Установка драйверов не должно вызывать каких либо вопросов. Ссылки на ПО и драйверы есть в конце обзора. Проверяем, что устройство установлено в системе.

Contribute

Цифровой осциллограф hantek dso5202p (2 канала, 200 мгц)

We welcome any reported GitHub issue if you have a problem with this software. Send us a pull request for enhancements and fixes. Some random notes:

Create a separate branch other than master for your changes. It is not possible to directly commit to master on this repository.
It is mandatory that your commits are Signed-off-by:, e.g. use git’s command line option to append it automatically to your commit message:
Open a pull request with a clear title and description.
Read Add a new device if you want to know how to add a device.
We recommend QtCreator as IDE on all platforms. It comes with CMake support, a decent compiler, and Qt out of the box.

Install prebuilt binary

Download Linux, Raspberry Pi, Windows and MacOSX packages from the Releases page.
(The RPi, Windows and MacOSX packages are not tested, neither is the installation of the packages. For RPi4 see also issue #28.)
If you want to follow ongoing development, packages built from the last commit are available in the unstable release.
As I develop on a Debian stable system the preferred (native) package format is .
To install the downloaded package, open a terminal window, go to the download directory and enter the command (as root) .
This command will automatically install all dependencies of the program as well.
For installation of packages follow similar rules, e.g. .
The achives contain the same files as the and packages for quick testing — do not use for a permanent intallation. Do not report any issues about the !

Цифровой осциллограф hantek dso5102p (2 канала, 100 мгц)

Логический анализатор

Данные с анализатора отображаются в отдельном окне программы.

Софт не предусматривает для логического анализатора никаких настроек: на экран выводятся только сигналы в количестве 16 штук. Захват сигналов запускается вручную нажатием кнопки. Единственная имеющаяся у Hantek DSO 6022BE настройка — Samplerate, варьирующаяся от 100 kSa/s до 48 kSa/s. Сигналы захватываются до тех пор, пока не будет заполнена вся память устройства.

Логический анализатор не связан с самим осциллографом и работает полностью автономно. Судя по отзывам о Hantek 6022BE, недостатком анализатора является сильное торможение его работы после начала захвата сигналов.

Логический анализатор

Данные с анализатора отображаются в отдельном окне программы.

Эксплуатация

Несмотря на то, что программное обеспечение для Hantek 6022BE поставляется на носителе в комплекте, его можно скачать отдельно с официального ресурса компании-производителя. И софт, и инструкция по эксплуатации — на английском языке, однако на сайте имеются и русскоязычные версии.

После подключения осциллографа к компьютеру к самому прибору и контактам калибровочного генератора подсоединяются щупы. После запуска программы на монитор выводятся два сигнала прямоугольной формы, которая настраивается до идеального прямоугольника при помощи идущей в комплекте отвёртки.

Перед самокалибровкой Hantek 6022BE должен прогреться в течение 20 минут, что указано в инструкции по эксплуатации. Только после этого можно запускать калибровку устройства.

Измерения

В горизонтальные измерения входят измерения частоты и периода сигнала, времени, за которое сигнал нарастает и спадает, ширины импульса и промежутка между импульсами в процентах ко всему периоду и во временных значениях.

Вертикальные — измерение минимального и максимального уровня сигнала, пикового напряжения, напряжения «основания» и «вершины» импульса, отрицательного и положительного выброса, среднего и среднеквадратичного значения.

Курсорные измерения — единственный режим, работа в котором на виртуальном осциллографе Hantek 6022BE значительно проще, чем на реальном. На экране выделяется необходимая область, после чего появляются deltaV и deltaT. Всего предусмотрено три курсорных режима: горизонтальный, вертикальный и cross, являющийся объединением первых двух.

Эксплуатация

Features

Voltage and Spectrum view for all device supported chanels.
CH1 and CH2 name becomes red when input is clipped (bottom left).
Settable probe attenuation factor 1..1000 to accommodate a variety of different probes.
Measure and display Vpp, RMS, DC (average), AC (rms) and AC as dB values as well as frequency of active channels.
Math channel modes: CH1+CH2, CH1-CH2, CH2-CH1, CH1*CH2 and AC part of CH1 or CH2.
Time base 100 ms/div .. 10 ns/div.
Sample rates 10, 20, 50, 100, 200, 500 kS/s, 1, 2, 5, 10, 12, 15, 24, 30 MS/s (24 & 30 MS/s in CH1-only mode).
48 MS/s not supported due to unstable USB data streaming.
Downsampling (up to 100x) increases solution and SNR.
Calibration output square wave signal frequency can be selected between 50 Hz .. 100 kHz in 1/2/5 steps.
Trigger modes: Normal, Auto and Single with green/red status display (top left).
Calibration values loaded from eeprom or a model configuration file.
to create these values automatically.
Digital phosphor effect to notice even short spikes; simple eye-diagram display with alternating trigger slope.
Histogram function for voltage channels on right screen margin.
A zoom view with a freely selectable range.
Cursor measurement function for voltage, time, amplitude and frequency.
Export of the graphs to CSV, JPG, PNG file or to the printer.
Freely configurable colors.
Automatic adaption of iconset for light and dark themes.
The dock views on the main window can be customized by dragging them around and stacking them.
This allows a minimum window size of 640*480 for old workstation computers.
All settings can be saved to a configuration file and loaded again.
French, German, Russian and Spanish localisation complete, Italian and Portuguese translation ongoing.

Выдержки из FAQ с российского сайта Hantek

1. Есть ли гальваническая развязка с USB портом?
USB осциллографы не имеют гальванической развязки с USB портом. Портативные и настольные тоже не имеют развязки с USB портом при подключении к компьютеру. Причина этому одна скорость передачи данных между прибором и компьютером составляет 240 Мбит/сек. Такую скорость «развязать» трансформатором никак нельзя. Оптическая же развязка на такой скорости будет стоить очень дорого. Однако, USB устройства просто необходимо развязать по земле во время измерения устройств подключенных в общей сети питания. Для этого есть несколько подходов.
Использовать ноутбук (нетбук). У него вообще нет контакта заземления, а импульсный БП гальванически развязан.
Использовать компьютер, который питается от ИБП отключенного от розетки.
Использовать отдельное устройство для гальванической «отвязки» USB устройств. Оно обеспечивает максимальную скорость 12Мбит/сек, но так как USB осциллографы обратно совместимы с USB 1.1, то они будут работать и на этой скорости, правда частота обновления сигнала на экране будет несколько кадров в секунду.
2. Каков максимальный уровень измеряемого сигнала?
Паспортное значение максимального уровня сигнала подаваемого на вход при измерении составляет 35В., т.е. при использовании аттенюатора в режиме 1Х не следует измерять сигнал, пик колебаний которого превышает 35В.
3. Какая защита стоит на входе?
На входе установлен защитный диод.
…
14. Устройство продолжает делать замеры, когда передает данные?
Нет. Осциллограф работает последовательно. Сначала заполняет буфер данными замеров, затем передает полученные данные по USB. Во время передачи замеры не ведутся, и триггер может быть пропущен.
N. Hantek, Voltcraft, Darkwire, Protek, Acetech — это одно и то же?
Да. Реальным производителем является QINGDAO Hantek Elelctronic Co. (http://www.hantek.com.cn) в г. Циндао, где располагается один из крупных промышленных центров КНР. Они позволяют некоторым вендорам перемаркировать свою продукцию в торговые марки самого вендора.
Ссылки на форумы и программное обеспечение.OWON VDS1022I Quick Teardown vs Hantek 6022be на eevblogHantek 6022BE 20MHz USB DSO на eevblog
Форум RadioKot с темой Осциллографы, анализаторы и генераторы Hantek и немного про тестирование и коррекциюСсылка на страницу скачивания с официального российского сайта HantekПапка с ПО и инструкциями с официального Onedrive.live. Кстати софт есть на всю продукцию в этой папкеСтраница альтернативного ПО для Android HScope от Мартина Лорена, и она же HScope на маркете. Полная версия платная.Небольшой обзор модели 6022BEБольшой обзор на Geektimes модели 6022BL (c логическим анализатором)Документация на русском языкеБазовые сведения по эксплуатации USB осциллографов HantekКак правильно и безопасно проводить измеренияРуководство по эксплуатации комплекта щупов для осциллографов (характеристики и компенсация)Руководство пользователя USB-осциллографов DSO-6022BE, DSO-6022BLДрайвер для DSO-6022SDK для серии USB осциллографов DSO-6000BCОфициальное программное обеспечение для DSO-6022BE
Если есть желание — можно скачать и установить ПО и посмотреть его в «Демо»-режиме.Open6022BE V1.0 PR16C beta — альтернативное программное обеспечение для DSO-6022BEAPI под LINUX и WINDOWS для 6022BEOpenHantek — альтернативное программное обеспечение для Linux. Поддержку модели 6022BE не проверял
Еще версия ПО BasicScope (Спасибо )

Выводы:

Осциллограф весьма и весьма неплохой в своей «нише возможностей». Он не заменит профессиональные настольные осциллографы сразу по нескольким причинам. Но если ограничения модели DSO-6022BE вас не пугают, то он может стать удобным и полезным инструментом на каждый день. А вот если вам нужен USB осциллограф с внешней синхронизацией и с развязкой по постоянному току (режимы AC/DC), тогда смотрите в сторону более старших моделей, например, DSO-6052BE или DSO-6082BE

Обратите внимание на модель iDSO-1070A, которая дополнительно имеет встроенный аккумулятор и Wi-Fi интерфейс, что значительно облегчает работу именно в качестве портативного осциллографа (до 70 МГц или 250 Мвыб./с)

Из плюсов отмечу малые габариты, алюминиевый небольшой корпус с резиновыми вставками, что крайне удобно для использования в качестве выездного/портативного измерительного прибора. А также большое количество информации, которая позволяет использовать данное устройство даже с минимальным опытом/знаниями.

Ну и конечно же, самый большой плюс – это цена. За примерно $50-$60 можно приобрести новый осциллограф на 2 канала и на 20 МГц. Можно взять за те же деньги б/у на авито что-то вроде С1-68, если повезет, не сильно убитый. Тоже неплохой вариант. Но у С1-68 уже не будет возможности подключиться к компьютеру, записать сигнал, работать в связке с телефоном и т.п.

Лично я изучал информацию перед покупкой, читал форумы, знал об ограничениях входного диапазона напряжений и (обычно эту особенность указывают в качестве главного минуса всех USB приставок-осциллографов) об отсутствии гальванической развязки. Работы со слаботочкой в связке со смартфоном/планшетом, особенно в вариантах без розетки рядом/на выезде очень удобны. Особенно, когда не нужен навороченный осциллограф, а всего то требуется оценить сигнал/состояние устройства и сохранить осциллограмму. В этом случае Hantek 6022BE показывает себя исключительно с лучшей стороны. Ну и изначально я планировал запитывать его от павербанка.

Итоги

Прибор Hantek 6022BE является весьма неплохим осциллографом, функционал которого позволяет раскуривать цифровые сигналы. Осуществляется это посредством настроек триггера по источнику, уровню и фронту, то есть по одному из имеющихся каналов.

Триггер может работать в автоматическом режиме (в нём осциллограф сильно напоминает старый аналоговый по принципу работы), нормальном режиме (обновление экрана и сведений осуществляется только в случае, если все условия срабатывания триггера соблюдаются) и одиночном режиме (экран обновляется один раз, для продолжения необходимо нажать на клавишу Start и вывести прибор из ожидания).

Нормальный и одиночный режимы работы позволяют легко зафиксировать необходимые данные и тщательно их изучать впоследствии по разным шинам, к примеру по USART.

Среди дополнительных функций отдельно можно выделить возможность проведения измерений непосредственно на экране — на остановленной осциллограмме можно выделять отдельные точки курсором и фиксировать период, амплитуду и прочие параметры записанного сигнала.

Осциллограф Hantek 6022BE можно использовать для работы с неспешными цифровыми сигналами до 100 МГц — шинами данных, микроконтроллерами и прочими устройствами. Изучение аналоговых сигналов ему даётся сложнее, поскольку во всей красе проявляются цифровые шумы.
