Как выбирать аппарат для электросварки

Если с типом сварочного аппарата (трансформатор, выпрямитель, инвертор, автомат или генератор) вы определились, необходимо выбирать модель. Есть несколько ключевых параметров, которые облегчат этот процесс:

  • Питающее напряжение: 220 В или 380 В. Для быта обычно берут сварочники, работающие от 220 В. Все типы сварочных аппаратов кроме инверторов достаточно требовательны к его характеристикам. Это только инверторы без проблем могут работать в диапазоне 180-250 В. У остальных при повышении срабатывает защита (они отключаются), а при понижении сильно падают параметры. Трехфазные аппараты на 380 В, как правило более мощные и надежные, но и стоят дороже (минимально — порядка 20-30 тыс. рублей). Их чаще приобретают для производства, на крупные СТО. Для сварки «для себя» своими руками мощность этих агрегатов избыточна.
  • Выходной ток. Если вы выбираете сварочный аппарат для дома и дачи, использовать его будете периодически, для большинства работ достаточно тока 160-180 Ампер (инверторами на этом токе можно работать электродами 3-4 мм без проблем). Если предполагаете варить толстый металл, больше чем 190-250 Ампер вам ни к чему. Промышленные модели могут выдавать до 500 А.

  • Напряжение холостого хода. Измеряется на аппарате без нагрузки. Может быть от 45 В до 80-95 В. От этого параметра зависит легкость розжига дуги. Чем выше напряжение холостого хода, тем проще начинать сварку. Также повышенные характеристики гарантируют более стабильную дугу, что облегчает сварку. Этот параметр учитывают при выборе типа электродов: одним для розжига достаточно небольшого напряжения (риутиловое покрытие), другим — нужны повышенные значения (основное покрытие).
Толщина металла, мм Диаметр электродов, мм
1,2 — 2,0 мм 1,5 мм
1,5 — 3,0 мм 2,0 мм
1,5 — 5,0 мм 2,5 мм
2,0 — 12,0 мм 3,0 мм
4,0 — 20, мм 4,0 мм
10 — 40 мм 5,0 мм

Максимальный диаметр электродов, с которыми может работать агрегат. Этот показатель, кроме подбора электродов, влияет также на толщину металла, с которой аппарат может работать.

Несколько общих советов по выбору аппарата для сварки. Чтобы решить, какой сварочный аппарат лучше для дома, отталкивайтесь от тех задач, которые вам нужно будет решать. Для сварки черного металла достаточно трансформатора. Если нужно будет варить конструкционную или низколегированную сталь — нужен инвертор. Для сварки тонких или цветных металлов — полуавтомат.

При работе со сварочным аппаратом вам обязательно нужна сварочная маска и лучше — хамелеон, а также рабочие перчатки или краги сварщика

Часто решающим фактором оказываются габариты.  Если вам необходим переносной, портативный и компактный сварочный аппарат — это инвертор, питающийся от сети 220 В. Он имеет совсем небольшие размеры и вес. Его легко переносить даже просто на плече, повесив на ремень. При этом он работает с большим спектром материалов, дает возможность получить хороший шов.

Если электропитание у вас далеко от идеала, то вам тоже подойдет инверторный сварочник: они не боятся перепадов напряжения и раотают даже при понижении до 180 В. Некоторые модели, разработанные специально для пониженного напряжения, работают вообще при 160 В.

Эти же аппараты рекомендуют и начинающим сварщикам: у  некоторых из них есть несколько полезных функций, которые значительно облегчают работу новичку в сварке:

  • Режим Hot Start — «горячий старт» — облегчает розжиг дуги. В момент начала сварки выдается дополнительный импульс тока, облегчающий розжиг;
  • Anti-Stick — «против залипания». В начале работ новичку тяжело правильно подобрать параметры сварки. В результате электрод «прилипает» к детали. При работе с трансформаторами и выпрямителями оторвать его потом непросто. В инверторах автоматически понижается ток, и электрод можно оторвать без особых проблем.
  • Arc Force — повышенная мощность. При быстром приближении электрода повышается сила тока, предупреждая залипание электрода.

Предпочтительные модели

На основании вышеизложенного можно сделать следующий вывод, сварочный аппарат для дома на основе инверторной схемы и планируемый к применению на даче, в гараже, дома, должен отвечать следущим параметрам:

  • малые габаритно-весовые параметры;
  • невысокая цена;
  • простота в работе и обслуживаении;
  • устойчивость работы при изменении напряжения, особенно это актуально для тех устройств, которые будут использоваться как дачный помощник;

К этому можно добавить и то, что как правило на бытовых аппаратах работают люди не имеющие специальной подготовки и поэтому аппарат, должен прощать им некоторые ошибки, при этом обеспечивать достойное качество сварки.

По данным множества, постоянно проводимых опросов и рейтингов продаж, на первое место можно поставить аппараты Ресанта – это хороший сварочный инвертор. На нашем рынке представлены три базовые модели САИ-160, 190, 220 и конечно их модификаии. Цифра в названии обозначает предельный сварочный ток. Аппарат САИ 160, может выполнять сварку электродом в 4 мм, модели 190 и 220 могут варить 5-ти миллиметровым электродом.

Все модели этой марки оснащение опицией антиприлипания и защиты от перегрева и скачков напряжения. В комплект входят кабели, держатели электрода. Каких-то явных недостатков не отмечено. Эти модели производят в Китае, на серийном заводе. Поэтому качество сборки не вызывает нареканий.

Еще одна модель от китайских производителей FUBAG IR 160. Как и большинство инвенторных аппаратов он обладает низкой массой и малыми габаритами. Наплечный ремень облегчает его переноску в пределах рабочего места.

На передней панели установлена индикация питания и срабатывания тепловой защиты. Он спокойно работает с электродами диаметром 4 мм. Как и большинства аппаратов предназначенных для бытового применения он оснащен защитой от прилипания. К сожалению производитель несколько экономит на проводах.

Среди множества сварочных аппаратов инверторного типа можно выделить и такую марку как ПАТОН ВДИ-160E DC MMA. Сварочники этого семейства используют для бытовых нужд. Его проектировали преследуя две цели масимальная экологичности при высокой экономичности. Во время его работы происходит экономия ресурсов за счет пониженного применения материалов и низкого расхода энергии. Обладая малым весом, эти аппраты могут работать даже если напряжение понизить до 160 В. Разумеется этот аппарат оснащен опцией антиприлипания. Выское качество выполняемых работ достигается за счет использования качественных компонентов и тотального контроля над сборкой изделия.

Сварочный аппарат российского производства REAL ARC 160 (Z240) – Сварог, обладает возможностью работы при пониженном напряжении в сети (160 В). установленная на нем классическая система управления не создает сложностей при работе на нем непрофессионального срващика. В эту систему встроена опция Antistick, которая отключает питание при залипании электрода. Надо отметить, аппараты российского производства адаптированы к эксплуатации в нашей стране.

В завершение рейтинга можно поставить WESTER IWT200 – это аппарат, который проектировали только для новичков в сварочном деле. Этот аппарат вырабатывает рабочий ток в 200 А, минимальное напряжение при котором он сохраняет работоспособность при напряжении в сети 170 В.  Диапазон применяемых электродов от 1.6 до 5 мм.

Надо понимать, что этот рейтинг носит условный характер. Все аппараты, которые предназначены для бытового использования, оснащены функцией защиты от перегрева и некоторыми другими функциями, которые полезны для новичков.

Какой лучше инвертор, должен решать сам потребитель, предварительно проконсультировавшись с товарищами, в магазине и руководствуясь рейтингом этой аппаратуры.

Принцип работы устройства

Представьте, что вы аккумулятор постоянного тока, и кто-то хлопает вас по плечу и просит вас вместо этого произвести переменный. Как бы вы это сделали? Если весь ток, который вы производите, вытекает в одном направлении, как насчет добавления простого переключателя на ваш выход? Включение и выключение вашего тока может очень быстро обеспечить импульсы DС, которые могли бы выполнять как минимум половину работы. Чтобы сделать правильный AC, вам понадобится переключатель, который позволит полностью отменить ток и сделать это примерно 50−60 раз в секунду. Визуализируйте себя как человеческую батарею, которая меняет контакты туда и обратно более 3000 раз в минуту.

По сути, старомодный механический инвертор сводится к коммутационному блоку, подключенному к трансформатору. А так как электромагнитные устройства, которые меняют низковольтный переменный на высоковольтный ток или наоборот, используя две катушки провода (называемые первичной и вторичной) ранами вокруг общего железного ядра.

В механическом инверторе либо электродвигатель, либо какой-либо другой механизм автоматического переключения переворачивает входящий ток вперед и назад в основном просто путем изменения контактов и генерирует переменный во вторичном режиме. Коммутационное устройство работает так же, как в электрическом дверном звонке. Когда питание подключено, оно намагничивает переключатель, вытягивает его и очень быстро отключает. Пружина снова вернет переключатель, включив его, и потом будет повторять процесс снова и снова.

Частота переключения задается сигналами управления, формируемыми управляющей схемой (контроллером). Контроллер также может решать дополнительные задачи:

  • Регулирование напряжения.
  • Синхронизация частоты переключения ключей.
  • Защитой их от перегрузок.

Инвертор со своими фишками

Самая продвинутая и популярная модель аппаратов, в основном благодаря которой произошла революция в сварке. Еще несколько лет назад они расценивались как техническая дорогая и не очень удобная экзотика. Совсем не то сегодня: доступность и простота в использовании – вот главные качества многочисленной группы современных инверторов.

Весьма немаловажный «энергетический» нюанс: в сравнении со своими сварочными предшественниками трансформатором и выпрямителем инверторный аппарат потребляет электроэнергии на порядок меньше. Благодаря компактности и легкому весу нет необходимости тратить энергию на нагревание массивных металлических деталей.

Дополнительная экономия происходит за счет быстрого поджигания и ровного стабильного горения электрической дуги.

Инвертор

В дальнейшем этот высокочастотный переменный ток идет на трансформатор, где он снова превращается и идет на дугу с теми характеристиками, которые идеально подходят для сварки здесь и сейчас.

Принципиальная новизна инверторной технологии заключается в достаточно сложной конструкции самого аппарата, которая дает возможность для последовательных процессов преобразования тока следующим образом:

  • Из обычной электрической сети поступает переменный ток, который сразу же трансформируется в переменный в выпрямителе. Выпрямитель работает на основе диодного моста.
  • Полученный в выпрямителе постоянный ток направляется к инверторной части, играющей роль генератора электрических импульсов высокой частоты. На этом участке силовые транзисторы превращают постоянный ток снова в переменный, но уже с совсем другой частотой – намного выше, чем в первоначальном сетевом варианте.
  • Теперь уже высокочастотный переменный ток идет к трансформатору для того, чтобы понизить напряжение и одновременно повысить силу тока. В итоге получается высокочастотный ток с силой, которая отлично регулируется.
  • Финишным пунктом для переменного тока является выпрямитель, который в конце концов превращает высокочастотный переменный ток в постоянный. Именно он используется для сварки.

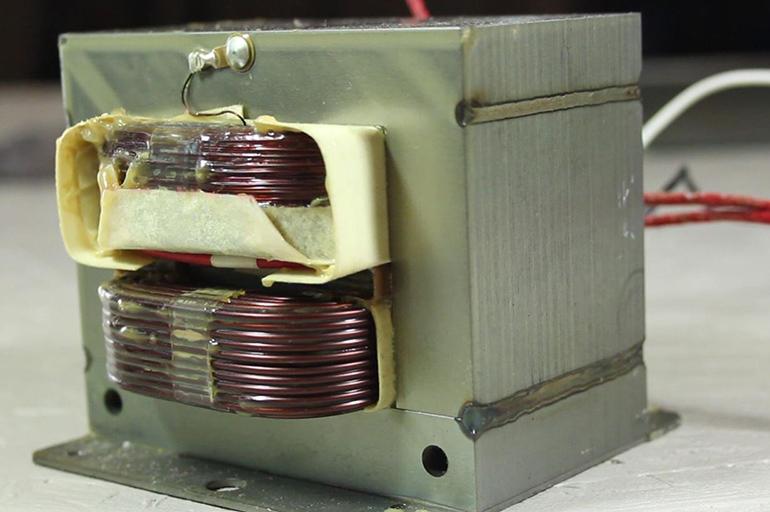

Изготовление мощного трансформатора

Сборку осуществляют в несколько шагов.

Что потребуется

Для создания трансформатора своими руками понадобятся электротехническая сталь, медные провода, изоляционный материал, крепежные элементы.

Упрощенная формула расчета

Если возможность выполнения сложных вычислений отсутствует, можно воспользоваться типовыми параметрами, к которым относятся:

  • напряжение во время сварки — 18-25 В;
  • сила тока на первой обмотке — 25 А, на второй — 120-150 А;
  • напряжение во время охлаждения — 55-60 В.

Процесс сборки

Для изготовления сердечника потребуются стальные пластины толщиной 0,35-0,55 мм.

Г-образные пластины укладывают так, чтобы они образовывали прямоугольник. После получения сердечника нужной толщины угловые части пластин скрепляют болтами. Конструкцию зачищают надфилем, изолируют. После этого выполняют намотку стандартным способом.

Добавление сварочного выпрямителя

Самодельный трансформатор представляет собой простой блок питания. Стабилизатор напряжения устроен также, как подобная деталь зарядного устройства телефона. В стандартную схему диодного моста включают конденсаторы, нейтрализующие переменные импульсы. Выпрямитель можно изготовить и без этих деталей, однако прочность шва будет более низкой.

Для изготовления моста применяют диоды Д161-250. Поскольку под нагрузкой они выделяют тепловую энергию, требуется установка радиаторов. Диоды фиксируются на них болтами. Рядом с радиаторами устанавливают вентилятор, отводящий тепло в окружающую среду.

№2. Преимущества и недостатки

Использованный принцип работ позволяет говорить о многочисленных преимуществах инверторных сварочных аппаратов:

  • компактность и небольшой вес (3-12 кг), так что переносить и перевозить устройство не составит труда;
  • простота управления и настройки;
  • сварочный инвертор подходит для новичков, так как даже при минимальных навыках удастся получить качественный шов (к тому же, есть функция антиприлипания);
  • функциональность, возможность работать с разными типами электродов и возможность регулировки силы тока для работы с разными металлами;
  • экономность и высокий КПД (до 90%). Принципом работы исключено потребление большего количества энергии, чем надо;
  • возможность стабильной работы при перепадах напряжения;
  • безопасность, так в абсолютном большинстве аппаратов реализованы функции защиты от короткого замыкания, перегрева и залипания электрода;
  • модели с дополнительными функциями делают процесс сварки еще более комфортным, а результат – качественным.

Увы, есть и минусы:

  • высокая стоимость. Сварочный инвертор в раже дороже трансформаторного;
  • чувствительность к влаге и пыли. Есть, конечно, и модели с защитой, но все равно лучше не допускать контакта с влагой и регулярно чистить агрегат от пыли;
  • некоторые устройства не могут работать при температуре ниже -15С, что обязательно необходимо учесть при выборе и эксплуатации;
  • сложность и высокая стоимость ремонта. Так, например, замена инверторного блока – это почти половина цены нового сварочного аппарата.

Если агрегат качественный, то поломки долго не будут давать о себе знать, поэтому экономить в данном случае – это очень глупо и опрометчиво. Тем более есть места, где качественные изделия продают по выгодным ценам. Компания «Строительные Ресурсы» уже 10 лет работает на рынке Санкт-Петербурга и области, продает сварочные инверторы бытового и профессионального назначения, постоянно расширяет каталог продукции, радует покупателей приятными ценами и профессиональными консультациями.

2 Выбор агрегата для дома – сварочный трансформатор или инвертор?

Любой современный аппарат для соединения металлов относят к одному из следующих видов – трансформаторы, инверторы, выпрямители. Наиболее распространенными являются сварочные трансформаторы, которые характеризуются достаточно высокой надежностью в эксплуатации, элементарной конструкцией и невысокой стоимостью. В них отсутствуют электронные узлы, поэтому такие агрегаты поддаются простому ремонту.

Доступная стоимость трансформаторов и другие их достоинства, к сожалению, не перевешивают серьезных недостатков такого оборудования, если вы планируете использовать его для дома или дачи. Во-первых, оно имеет большие габариты и весьма солидную массу, во-вторых, его КПД находится на низком уровне (максимум – 78–80 %), в-третьих, подключать такой аппарат к бытовой электросети нельзя, так как он берет очень много энергии.

Трансформатор для дома и дачи

К «минусам» сварочного трансформатора (СТ) относят и то, что неопытный сварщик просто-напросто не сможет эффективно использовать его. Получить шов высокого качества в данном случае сложно из-за трудностей с удержанием сварочной дуги и из-за того, что установка функционирует на переменном токе. Выбор силы тока в СТ осуществляется передвижением на сердечнике вторичной обмотки механическим путем. Это обычно не под силу любителю, который решил самостоятельно эксплуатировать аппарат дома.

Более устойчивую дугу без прерываний и скачков во время работы обеспечивают сварочные выпрямители (СВ). Они схожи по принципу действия с рассмотренными СТ, но при этом способны подавать постоянный ток на сварочный стержень. Достигается это введением в конструкцию выпрямителя специальных селеновых либо кремниевых блоков.

Конструкция сварочного выпрямителя

Ключевые достоинства СВ:

  • новички могут использовать сварочное оборудование без особых затруднений;
  • возможность эффективной сварки цветных металлов, теплоустойчивых металлических сплавов и чугуна;
  • получение шва достойного качества;
  • незначительное разбрызгивание материала, используемого в качестве присадочного.

Масса СВ по сравнению с массой трансформатора ощутимо меньше. Для дачи выпрямители годятся намного больше, чем СТ. Но они также характеризуются недостатками, которые в большинстве случаев не позволяют использовать их дома. К таковым относят:

  • малый КПД (в районе 80 %);
  • трудности с запиткой сварочного агрегата от обычной электросети (наиболее рациональные показатели тока для сварки гарантированы исключительно при подключении выпрямителя к 380-вольтной сети);
  • высокая стоимость.

Применение СВ на даче

Также отметим и сложность конструкции СВ. В аппарат обычно добавляют дополнительные элементы – сложные пускорегулирующие устройства, разнообразные дроссели, измерительные и предохраняющие узлы, плавковые предохранители, термостаты, которые существенно усложняют процесс ремонта оборудования.

Материал

Для изготовления корпуса преобразователя могут использоваться разные материалы:

  • Алюминий.
  • Сталь.

Также существуют комбинированные варианты (алюминий с пластиком и сталь с пластиком).

Алюминиевый корпус лучше других обеспечивает пассивное охлаждение. Изделия из стали обладают повышенной прочностью. Вариант из пластика подходит только для маломощных инверторов.

Мнение эксперта
Кузнецов Василий Степанович

Вне зависимости от материала корпуса и типа охлаждения, устанавливать инвертор необходимо только на открытом пространстве, чтобы обеспечить беспрепятственное отведение тепла.

Итог

Ошибочно считать, что созданный самостоятельно аппарат не позволит вам эффективно выполнять необходимую работу. Самодельным устройством с легкой схемой сборки можно сваривать элементы при помощи электрода в диаметре до 5 миллиметров и длиной дуги до 10 миллиметров.

После того, как самодельное оборудование будет включено в цепь, необходимо выставить автоматический режим с конкретным значением силы тока. Напряжение в проводе может быть около 100 вольт, что свидетельствует о каких-либо неполадках.

Чтобы устранить проблему надо найти схему сварочного инвертора, разобрать его и проверить насколько правильно он был собран.

Благодаря такому самодельному аппарату сварщик не только может сваривать однородный, темный металл, но также цветной и различные сплавы. Собирая такое устройство, необходимо помимо основ электроники, также иметь свободный период времени, чтобы осуществить задуманное.

Сварочный процесс при помощи инвертора – это нужная вещь в доме каждого мужчины для любых бытовых и промышленных целей.
