Магнит на холодильник своими руками: лучшие идеи, варианты и способы как сделать магнит (115 фото)

Немного из школьной физики

Этому учат еще со школьной скамьи. Предметы, способные «магнитить», бывают двух типов — магнитотвердые и магнитомягкие. Разница между ними не в плотности, а в способности вторых быстро терять свои свойства. Если предметом из железа потереть или поводить по сильному магниту, он сам «научится» притягивать мелкие предметы. А если быстро потереть половинками ножниц, ими легко можно будет «подхватывать» иголки.

Электроток, протекающий в проводе, создает вокруг него магнитное поле. Для того, чтобы сконцентрировать его в электромагните, нужно намотать провод на катушку. Магнитное поле намотанных проводов, пройдя через катушку, усилит в ней сильное магнитное поле.

Как сделать электромагнит своими руками

Админ | 2 Июнь 2017 | Комментариев: 11

В статье описывается как своими руками в домашних условиях сделать простейший электромагнит.

Электромагнитом называется магнит, который работает на электричестве. В отличие от постоянного магнита, сила электромагнита может быть легко изменена путем изменения количества электрического тока, протекающего через него, а полюса электромагнита могут легко меняться путем изменения потока электричества. Электромагнит работает за счёт того, что электрический ток создает магнитное поле.

Смастерить электромагнит своими руками довольно просто. Все, что вам нужно будет сделать, это обернуть некоторое количество изолированной медной проволоки вокруг железного сердечника. Если вы подсоедините эту проводку к батарее, электрический ток потечет по обмотке и железное ядро в это время намагнитится. При отключении аккумулятора, железный сердечник потеряет свой ​​магнетизм. Если вы хотите сделать электромагнит своими руками, то выполните следующие действия:

Шаг 1 — вам понадобятся следующие материалы:

• Один железный гвоздь примерно пятнадцати сантиметров в длину
• Три метра изолированного медного провода
• Одна или несколько батареек, возможно аккумулятор
• Пара обычных проводов для подключения к батарее
• Изоляционная лента

Шаг 2 — Удалите часть изоляции с проводов

Для создания хорошего соединения, концы медной проволоки нужно зачистить. Удалите нескольких сантиметров изоляции с каждого конца провода. Затем зачистите концы обычных проводов для подключения к батарее.

Шаг 3 — Намотайте медную проволоку вокруг гвоздя

Аккуратно сделайте ровную обмотку проволоки вокруг гвоздя. Чем больше вы изолированного провода обмотаете вокруг гвоздя, тем сильнее будет ваш электромагнит. Убедитесь, что часть неизолированного медного провода, предназначенного для подключения его к батарее, не соприкасается с сердечником.

Когда вы будете наматывать проволоку вокруг гвоздя, то обязательно делайте это в одном направлении. Всё дело в том, что направление магнитного поля зависит от направления его создающего электрического тока. Движение электрических зарядов создает магнитное поле. Если бы вы могли видеть магнитное поле вокруг провода, это бы выглядело как серия кругов вокруг провода. Если электрический ток течет по обмотке скрученной против часовой стрелки, то и создаваемое магнитное поле вращается вокруг провода в том-же направлении. Если направление электрического тока обратное, магнитное поле также меняет направление и движется по часовой стрелке. Если обернуть одну проволоку вокруг гвоздя в одном направлении, а другой провод в другом направлении, магнитные поля с различными секциями будут бороться друг с другом и взаимно компенсируются, уменьшая силу вашего магнита.

Шаг 4 — Подключение аккумуляторной батареи

Два конца обычных проводов соедините с концами медных проводов, изолируйте соединения между проводами изоляционной лентой. Затем один конец обычного провода подсоедините к положительной клемме аккумулятора, а другой конец провода к отрицательной клемме аккумулятора. Если все прошло удачно, ваш электромагнит начнёт работать!

Не стоит беспокоиться о том, какой конец провода подключать к положительному выводу батареи, а какой к отрицательному. Ваш магнит будет работать одинаково хорошо в обоих случаях. Единственное что изменится, так это полярность вашего магнита. Один конец вашего магнита будет его северным полюсом, а другой конец будет его южным полюсом. Реверсивный способ подключения аккумулятора будет изменять полюса вашего электромагнита.

Как сделать электромагнит сильнее

Чем больше витков провода будет у вашего электромагнита, тем лучше. Однако имейте в виду, что чем дальше провод от железного ядра, тем менее эффективным будет магнитное поле.

Чем больше ток, который проходит через провода, тем лучше

Внимание! Слишком большой ток может быть опаснен! Когда электричество проходит через проволоку, часть энергии теряется в виде тепла. Чем больше ток протекающий через провод, тем больше создаётся тепла

При сильном токе ваша проводка может стать очень горячей и на ней может даже расплавиться изоляция.

Попробуйте поэкспериментировать с разными сердечниками. Более толстое основание может увеличить силу магнита. Не всякий железный материал годится для сердечника, некоторое железо не может быть намагничено. Вы можете проверить свои сердечники постоянным магнитом. Если постоянный магнит не притягивается к вашему гвоздю, то из него не получится хорошего электромагнита.

Процесс изготовления простейшего магнита

Начинаем с изъятия проводов из трансформатора. Как правило, его середина находится внутри стального обрамления. Можно, сняв поверхностную изоляцию на катушке, просто разматывать провод, протаскивая его между рамами и катушкой. Поскольку нам не понадобится много провода, этот способ здесь самый приемлемый. Когда мы высвободили достаточное количество провода, делаем следующее:

1. Наматываем изъятый из катушки трансформатора провод вокруг гвоздя, который будет служить нашему электромагниту стальным сердечником. Витки желательно делать как можно чаще, плотно прижимая их друг к другу. Не забываем на начальном витке оставить длинный конец провода, посредством которого наш электромагнит будет запитываться к одному из полюсов батарейки.
2. Когда дошли до противоположного конца гвоздя, также оставляем длинный проводник для запитки. Излишки провода обрезаем ножом. Чтобы спираль, намотанная нами, не распускалась, можно обмотать ее скотчем или изолентой.
3. Зачищаем оба конца провода, идущего от гвоздя с намоткой, от изоляционного лака ножиком.
4. Один конец зачищенного проводника прислоняем к плюсу батарейки и прихватываем его скотчем или изолентой так, чтобы контакт хорошо сохранялся.
5. Другой конец тем же способом приматываем к минусу.

Электромагнит готов к работе. Разбросав по столу металлические скрепки или кнопки, можно проверить его работоспособность.

Электромагнит

> Теория > Электромагнит

В данной статье в общем и целом рассказывается об электромагнитах: по какому принципу они устроены, и в каких областях используются такие устройства.

Основы теории магнетизма

Магниты

Магнитами могут быть любые устройства, создающие магнитные поля.

Различают:

• Постоянные магниты – изделия из тех материалов, которые обладают природным магнетизмом (как правило, ферромагнетизмом). Для создания такого магнита источник тока не требуется;
• Электромагниты переменного тока – это тип магнитов, в котором магнитные поля производятся с помощью электрического тока.

Для информации. Электромагниты обычно состоят из большого количества плотно расположенных витков провода, вокруг которых создаётся магнитное поле. Виток к витку провод наматывается на магнитопровод, изготовленный из ферромагнитного материала. Магнитное поле сразу исчезает, если ток выключают.

Электромагнитная катушка содержит две близко расположенных параллельных обмотки. Такая катушка рассчитана на определенное напряжение (переменное или постоянное). Последнее колеблется в очень широком диапазоне и обычно указывается на шильдике изделия.

Электромагнитная катушка без сердечника называется соленоидом, её отличительной особенностью является втягивающий эффект. Такая разновидность катушки обладает способностью втягивать вовнутрь ферромагнитные предметы.

Мини-соленоид

Как работает электромагнит

Электрический ток, протекающий через провод, производит магнитное поле. Как сделать мощный электромагнит? На увеличение магнитного эффекта оказывают влияние следующие факторы:

• наматывание проволоки;
• применение мягкого железного сердечника;
• повышение тока;
• увеличение количества катушек.

Как сделать электромагнит 12в

Сделать электромагнит своими руками легко, тем более что все элементы есть в каждом доме. Для этого нужно взять:

• любой медный провод (2-5 метров);
• металлический цилиндр формы такой, как бобина от туалетной бумаги;
• аккумулятор на 12 Вольт.

Варианты магнитов на холодильник

Магнит из соленого теста

• Стакан муки.
• Половина стакана соли.
• Четверть стакана воды.
• Простая гуашь.
• Белый лак.
• Картон;
• Ручка;
• Клей.
• Кусок магнитной ленточки.

Вначале скатаем тесто для лепки, для этого выложим в миску муку, соль, добавим воду и все перемешаем (должна выйти густая эластичная масса, по консистенции похожая на пластилин).

После этого раскатаем созданное тесто скалкой до толщины примерно 1 см. На картоне изобразим фигуру — к примеру, сердце. Вырезаем заготовку, наложим ее на наше тесто, после этого медленно острым ножиком вырежем такую же фигуру из теста. Поместим ее в теплое место на сутки.

После этого начнем раскрашивать лицевую сторону изделия гуашью любого одного цвета или же сразу разными цветами. Дайте гуаши полностью просохнуть, потом покройте фигурку бесцветным лаком. Когда он подсохнет, приклейте к изнаночной стороне изделия магнит на супер-клей. Магнитик на холодильник готов.

магниты

Магнит из специальной глины

• Полимерная глина.
• Теплый клей.
• Фигурные формы (к примеру, для печенья);
• Зубочистка.
• Кусок магнитной ленточки.
• Стразы или бусинки.

Возьмем в руки кусок нашей глины, раскатаем его в пласт толщиной 0,5-0,7 см. Наложим на созданный пласт фигурную форму и надавим. Получилось изделие из полимерной глины.

Потом при помощи зубочистки нанесем на заготовку нужный орнамент. Если берем для изготовления магнита форму в виде животного, то надо зубочисткой изобразить мордочку.

Положим изделие на керамическую тарелку и отправим ее в горячую печь до 120-130 градусов минут на 20, потом оставим все остывать при обычной температуре.

Приклеим к изнаночной стороне заготовки кусочек магнитной ленты, потом украшаем лицевую сторону магнита стразами или бусинками (их можно выкладывать по краю фигурки).

Магниты из кофейных зерен

• Зерна простого кофе.
• Лист картона.
• Клей.
• Ручка.
• Магнитная ленточка.
• Красивая пуговица.
• Шикарная атласная ленточка.

На картоне изобразим фигурку в виде сердца диаметром где-то 10 см и вырежем ее. Аккуратно наклеим на одну сторону созданной заготовки кофейные зерна, раскладывая их как можно ближе друг к другу. На другую сторону фигурки наклеим маленький кусочек магнитной ленты. Из атласной ленточки сложим бант, приклеим его на лицевую сторону изделия, потом к серединке этого банта присоединим яркую пуговицу. Магнит из кофейных зерен готов.

Магнит «Кофейные лошадки»

Подготовьте:

• Зерна кофе.
• Пистолет для клея.
• Макетный ножик.
• Шпагат настоящий.
• Клей «Титан».
• Картон гофрированный.

Сделаем эскиз лошадок на бумаге. Перенесем изображения через копирку на специальный картон.

Вырежем ножницами внешний контур, а внутренние части — макетным ножиком, чтобы лошади не изменились и не погнулись.

Для создания своей лошадки-качалки подготавливаем шпагат. По краю изображения намажем клеем («Титан»), можно взять любой иной хороший прозрачный клей. Начнем приклеивать шпагат с края к центральной части, прокладывая его по силуэту.

Постепенно все изделие заполняем шпагатом, раскладывая нитки вплотную друг к другу. Шпагатную нитку от катушки отрезаем лишь в завершении работы, когда изображение лошадки будет полностью закрыто.

Даем заготовке высохнуть 10 минут. Потом приклеим горячим пистолетом («Титаном») зерна кофе, сделав гриву, хвостик, глаз, копыта. По желанию можно сделать из семян на груди цветочек.

Для лошади с огромным сердцем нужно нарезать маленьких кусков шпагата и сделать гриву, хвостик и копыта. Потом выложить по кругу сплошной шпагатной ниткой мордочку, предварительно смазывая места склеивания «Титаном».

Покрасим коричневой гуашью сердце, чтобы зерна кофе не просвечивали. Украшаем заготовку зернышками кофе, раскладывая их на сердечке. С обратной стороны наклеиваем магнитик. Если вы хотите узнать, как выглядят такие магниты, можно посмотреть фото в интернете.

Процесс изготовления мощного 12-вольтового магнита

Конечно, в роли сердечника можно использовать и любой другой массивный стальной штырь. Но подкова от старого замка подойдет как нельзя лучше. Ее изгиб будет служить в качестве своеобразной ручки, если мы начнем поднимать грузы, обладающие внушительным весом. Итак, в данном случае процесс изготовления электромагнита своими руками следующий:

1. Наматываем проволоку из трансформатора вокруг одной из подков. Витки кладем как можно плотнее. Изгиб подковы будет немного мешать, но ничего страшного. Когда заканчивается длина стороны подковы, укладываем витки в противоположную сторону, поверх первого ряда витков. Делаем, в общей сложности, 500 витков.
2. Когда обмотка одной половины подковы готова, обматываем ее одним слоем изоленты. Изначальный конец провода, предназначенного для подпитки от источника тока, выводим в верхнюю часть будущей ручки. Обматываем нашу катушку на подкове еще одним слоем изоленты. Другой конец проводника приматываем к изгибающейся сердцевине ручки и на другой стороне делаем еще одну катушку.
3. Наматываем проволоку на противоположную сторону подковы. Делаем все так же, как и в случае с первой стороной. Когда 500 витков уложено, так же выводим конец провода для запитки от энергоисточника. Кому непонятно, порядок действий хорошо показан в этом видео.

Заключительная стадия изготовления электромагнита своими руками – подпитка к энергоисточнику. Если это аккумулятор, наращиваем концы зачищенных проводников нашего электромагнита при помощи дополнительных проводов, которые подсоединяем к клеммам аккумулятора. Если это блок питания, отрезаем штекер, идущий на потребитель, зачищаем провода и к каждому прикручиваем по проводу от электромагнита. Изолируем изолентой. Включаем блок питания в розетку. Поздравляем. Вы сделали своими руками мощный электромагнит на 12 вольт, который в состоянии поднимать грузы свыше 5 кг.

Делаем сварочный аппарат из трансформатора от микроволновки

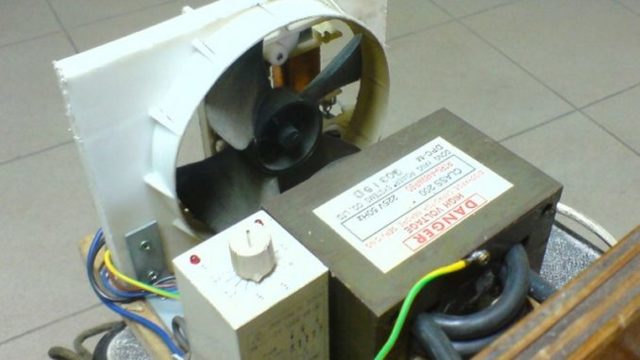

Устройство работает уже 5 лет, и между прочим хорошо работает, хотя использование СА не слишком часто. Трансформатор, из которого изготовлен сварочный аппарат, был выдран из неслабой микроволновой печи — как и вентилятор, который установлен для охлаждения обмоток. С трансформатора удалена вторичная обмотка, не затрагивая сетевую (описание технологии тут). Следующий шаг, который нужно сделать, намотка новой вторичной обмотки толстым кабелем (диаметром под 10 мм).

И трансформатор, и вентилятор прикручиваются к фанере. Перед трансформатором прикреплена доска с двумя отверстиями, через которые просунуты оба конца вторичной обмотки. Фанера — это ещё и своеобразный экран, который останавливает холодный воздух от места сварки. Рядом с трансформатором, как видно на фотографиях, использован таймер с регулировкой времени выключения питания.

Трансформатор включается с помощью педали ногой — тогда у оператора будут свободны обе руки для работы с электродами и деталью. Электроды изготовлены из медного стержня 8 мм, на который нарезана резьба. Кабельный зажим выполнен из разрезанной трубки из меди.

Сварочный аппарат в действии

Вентилятор начинает работать с того самого момента, как штекер вставлен в гнездо, поскольку трансформатор при работе стаёт очень горячий.

Далее установим два электрода друг против друга, нажимаем на педаль, переключая напряжение на таймере, что дает ему еще некоторое время подавать на транс.

Тут использован этот переключатель только для непреднамеренного длительного нажатия на педаль или нежелательной блокировки кнопки.

Полезное:  Измерение температуры воздуха с помощью ультразвукового датчика

Поперечное сечение вторичной обмотки, точнее количество витков катушки, подбирайте экспериментально. При питании от 220 В он не выбивает предохранители (даже 10 А) и не вызывает моргание света в момент запуска.

Естественно напряжение сварки низкое и электроды можно брать голой рукой, но лучше одеть защитные перчатки, так как электроды от долгой работы нагреваются.

Мощность сварочного аппарата зависит от трансформатора — микроволновая печь имеет обычно 800-1200 ватт, так что чем больше трансформатор, тем лучше. При сварке создается большой ток — 1-2 кА и более при напряжении 1-8 В. Чем выше ток — тем лучше соединение, потому что время сварки очень короткое, а когда дело доходит до длительной сварки с низкой мощностью, получится почерневшее место.

4— 4,75

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Отличная самоделка из трансформатора от микроволновки для авто

Эта самоделка предназначена для откручивания прикипевших и ржавых гаек, путём их нагрева электричеством. Всё делается быстро и просто.

Для самоделки нам потребуется трансформатор от микроволновой печи.

С неё нужно будет снять вторичную обмотку. Вторичную обмотку я срезал так, взял болгарку и аккуратно надрезал обмотку, ещё раз повторюсь, срезайте аккуратно, чтобы не зацепить первичную обмотку.

Когда срезали обмотку, остатки из неё просто выбиваются молотком и сдаются на цвет металл.

Вот теперь наш трансформатор готов к намотки другой, вторичной обмотки.

Но сначала я подсоединил провод питания к первичной обмотке, сам провод взял от старого утюга.

Вторичную обмотку нужно мотать проводом от 7 мм, у меня влезло как раз 3 витка такого провода, вот как на фото.

Сам прибор практически готов, теперь нужно сделать щипцы и контакты, которые будут зажимать и нагревать гайку или деталь.

Для этого я взял один крокодил от прикуривателя, к нему прикрепил 2 полоски из стекловолокна (в качестве изолятора), я думаю, что из фото будет всё понятно.

К полоскам прикрутил металлические пластины, а к пластинам уже болты к которым прикручиваются концы проводов. Да, забыл сказать, что болты я взял от втягивающего реле, потому что они медные.

На ручки крокодила надел термоусадку.

Ну и решил сразу делать короб для своего устройства, короб я делал из остатков дсп, да ещё и установил туда вентилятор от компьютера для охлаждения трансформатора. А от ремня грм отрезал кусок и прикрутил, получилась ручка,в итоге получился вот такой прибор.

Ну а теперь к испытанию…

Гвозди и болты, накаляются практически сразу.

Гайка М6 накаляется за 1 секунду.

М8 тоже быстро накаляется

М10 уже накаляется помедленнее.

А вот здесь я уже испытал в реальных условиях, гайка не откручивалась на впускном коллекторе.

Тут устройство справилась на «ура» и гайка легко открутилась, но и провода тоже нагрелись, но не сильно, то есть они там не поплавились, а просто нагрелись.

Конечно, если кто желает себе сделать устройство помощнее, то соответственно и провода нужно брать толще 7 мм, возьмите миллиметров 10 и я уверен, что устройство будет работать в разы мощнее, но а мне и такой мощности вполне достаточно.

Как сделать электромагнит своими руками в домашних условиях

Такое устройство удобно тем, что его работой легко управлять при помощи эл/тока – менять полюса, силу притяжения. В некоторых вопросах оно становится поистине незаменимым, а часто используется как конструктивный элемент различных самоделок. Своими руками сделать простой электромагнит несложно, тем более что практически все необходимое можно найти в каждом доме.

Что понадобится

• Любой подходящий образец из железа (оно хорошо магнитится). Это будет сердечник электромагнита.
• Проволока – медная, обязательно с изоляцией, чтобы предотвратить прямой контакт двух металлов. Для самодельного эл/магнита рекомендуемое сечение – 0,5 (но не более 1,0).
• Источник постоянного тока – батарейка, АКБ, БП.

Дополнительно:

• Соединительные провода для подключения электромагнита.
• Паяльник или изолента для фиксации контактов.

Это общая рекомендация, так как электромагнит изготавливается с определенной целью. Исходя из этого, и подбираются составные части схемы. А если он делается в домашних условиях, то какого-то стандарта и быть не может – подойдет все, что есть под рукой. Например, применительно к первому пункту в качестве сердечника нередко используют гвоздь, дужку замка, отрезок железного стержня – выбор вариантов огромный.

Порядок изготовления

Обмотка

Медный провод аккуратно, виток за витком, накручивается на сердечник. При такой скрупулезности КПД электромагнита будет максимально возможным. После первого «прохода» по железному образцу проволока укладывается вторым слоем, иногда и третьим. Это зависит от того, какая мощность устройства требуется. Но направление намотки должно быть неизменным, иначе произойдет «разбалансировка» магнитного поля, и электромагнит вряд ли что-то сможет притянуть к себе.

Чтобы понять смысл протекающих процессов, достаточно вспомнить уроки физики из курса средней школы – движущиеся электроны, создаваемое ими ЭМП, направление его вращения.

После окончания намотки проволока обрезается так, чтобы выводы было удобно подключить к источнику питания. Если это батарейка – то напрямую. При использовании БП, аккумулятора или иного прибора понадобятся соединительные провода.

Что учесть

С количеством слоев есть определенные сложности.

• С увеличением витков повышается реактивное сопротивление. Значит, сила тока начнет снижаться, а притяжение станет более слабым.
• С другой стороны, повышение номинала тока вызовет нагрев обмотки.

Именно поэтому ориентироваться на сторонние советы «бывалых и повидавших» не стоит. Есть конкретный сердечник (со своей магнитной проводимостью, размерами, сечением), проволока и источник питания. Поэтому придется экспериментировать, добиваясь оптимального сочетания таких параметров, как ток, сопротивление и температура.

Подробно принцип действия работы электромагнита описан в следующем видео:

Подключение

• Зачистка выводов «медяшки». Проволока изначально покрыта несколькими слоями лака (в зависимости от марки), а он, как известно – изолятор.
• Спаивание медного и соединительного проводов. Хотя это и непринципиально – можно сделать скрутку, изолировав ее трубкой ПВХ или клейкой лентой.
• Фиксация вторых концов проводов на зажимах. Например, типа «крокодил». Такие съемные контакты позволят легко менять полюса электромагнита, если это понадобится в процессе его применения.

Полезные советы

Для изготовления мощного электромагнита домашние умельцы нередко используют катушку от МП (магнитного пускателя), реле, контакторов. Они есть и на 220, и на 380 В.

Железный сердечник подобрать по ее внутреннему сечению несложно. Для удобства управления в схему нужно включить реостат (переменное сопротивление). Соответственно, такой эл/магнит подключается уже к розетке. Сила притяжения регулируется изменением R цепи.

Можно повысить мощность электромагнита за счет увеличения сечения сердечника. Но только до определенных пределов. И здесь придется экспериментировать.

Прежде чем делать эл/магнит, необходимо убедиться, что выбранный образец железа для этого подходит. Проверка достаточно простая. Берется обычный магнитик; в доме много чего есть на таких «присосках». Если он притянет подобранную для сердечника деталь, можно использовать. При отрицательном или «слабом» результате лучше поискать другой образец.

Сделать электромагнит достаточно просто. Все остальное зависит от терпения и сообразительности мастера. Возможно, чтобы получить то, что нужно, придется поэкспериментировать – с напряжением питания, сечением проволоки и так далее. Любая самоделка требует не только творческого подхода, но и времени. Если его не пожалеть, то отличный результат обеспечен.

Точечная сварка из микроволновки — DRIVE2

Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке

Это в утиль

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без1/4 витка.

Первичку ставим на место

Вторичка на месте

Да, еще между обмотками трансформатора стаял шунты из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Это фото нашел в интернете, а то свое забыл сделать

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата.

Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10.

Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Напайка наконечников

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм.

Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов.

Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Вот эл. схема. как смог нарисовал, формат с кампа не поддерживается, пришлось сфоткать и залить

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Вот такой электрод использовал

Кому не сложно спасибо за репост, может кому еще пригодится тема!Всем супер драйва и хорошего настроения!
