Блютуз колонка своими руками

Устройство акустических систем

Нет шансов сделать акустическую систему самостоятельно без понимания теории. Любителям музыки следует знать, что биологический вид Homo Sapiens слышит внутренним ухом звуковые колебания частот 16-20000 Гц. Когда дело касается классических шедевров, то разброс высок. Нижний край – 40 Гц, верхний – 20 000 Гц (20 кГц). Физический смысл этого факта заключается в том, что не все динамики способны воспроизвести сразу полный спектр. Относительно медленные частоты лучше удаются массивным сабвуферам, а пищание на нижней границе воспроизводят менее габаритные громкоговорители. Понятно, что для большинства людей это ничего не значит. И даже если часть сигнала пропадет, не будет воспроизведена, никто этого и не заметит.

Устройство акустической системы

Полагаем, что те, кто поставил целью самостоятельное изготовление акустической системы, должны критично оценивать звук. Полезно будет знать, что годная колонка имеет два и более динамиков, чтобы иметь возможность отразить звучание обширной полосы из слышимого спектра. А вот сабвуфер даже в сложных системах один. Это связано с тем, что низкие частоты заставляют вибрировать окружение, проникая даже сквозь стены. Становится непонятным, откуда именно несутся басы. Следовательно, и колонка НЧ одна – сабвуфер. А вот что касается прочего, то человек уверенно скажет, с какого направления пришел тот или иной спецэффект (луч ультразвука блокируется ладонью).

В связи со сказанным проведем делением акустических систем:

1. Звук в формате Моно непопулярен, поэтому избегаем касаться исторических экскурсов.
2. Звучание Стерео обеспечивается двумя каналами. Оба содержат низкие и высокие частоты. Лучше подойдут равноценные колонки, снабженные парой динамиков (басы и писк).
3. Звук Вокруг отличается наличием большего числа каналов, создающих эффект объемного звучания. Избегаем увлекаться тонкостями, традиционно 5 колонок плюс сабвуфер доносят гамму меломанам. Конструкция многообразна. Поныне ведутся исследования, ставящими целью улучшить качество передачи акустики. Расстановка традиционная такова: по четырем углам комнаты (грубо говоря) по колонке, сабвуфер стоит на полу слева или в центре, под телевизором помещается фронтальная колонка. Последняя в любом случае снабжается двумя динамиками и более.

Круг задач очерчен, читатели понимают – самодельная акустическая система строится следующими элементами:

• набор динамиков частот сообразно числу каналов;
• фанера, шпон, доски корпуса;
• декоративные элементы, краска, лак, морилка.

Способы изготовления

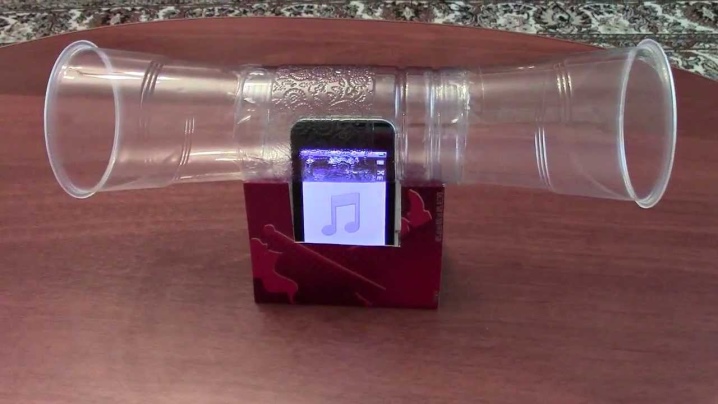

Самая простая колонка для телефона не требует проводов, источника питания и прочего. Ее вид сильно отличается от привычных, однако, звучание действительно становится более громким, а это главное. Сделать колонку для телефона своими руками можно так.

1. С пластиковой бутылки срезать верхнюю и нижнюю части так, чтобы получилась трубка.
2. Обрезать дно на каждом из стаканов.
3. Надеть стаканы на бутылку, закрепить с помощью тонкого скотча.
4. Вырезать отверстие прямоугольной формы. Туда будет вставляться смартфон.
5. Сделать подставку для гаджета из картона.
6. Включить музыку на телефоне, установить его на подставку. Сверху на динамик надеть конструкцию из бутылки и стаканов.

Проводная колонка из абонентского громкоговорителя является полноценным устройством, которому нужно питание от электросети

Порядок действий довольно сложный, важно действовать по инструкции

Способ изготовления такой.

1. Вытащить из корпуса громкоговорителя все элементы. Оставить только колонку.
2. Взять подходящий усилитель. Его можно извлечь из ненужного устройства.
3. Подготовить подходящий шнур для подключения к телефону. Можно взять из старых наушников или сделать самим. На обычный кабель припаять мини-джек.
4. Вставить колонку обратно в корпус громкоговорителя.
5. Припаять все необходимые провода для соединения деталей.
6. Выключатель необходимо припаять перед трансформатором. Так, при повороте ручки будет сначала включаться усилитель, а потом производится регулировка громкости.
7. Плату и вход для питания можно закрепить внутри корпуса с помощью силиконового клея.
8. После объединения всех элементов нужно собрать корпус громкоговорителя.
9. Достаточно подключить динамик к электропитанию и гаджету.

Не менее интересно переделывать обычные колонки небольшого размера под портативные для смартфона. Для разборки подойдут самые дешевые и низкокачественные устройства. Порядок действий такой.

1. Разобрать колонки. Обычно внутри можно увидеть трансформатор, плату усилителя звука с регулятором громкости звучания, кнопку отключения. И, конечно, динамики.
2. Отпаять трансформатор и шнур питания. Они больше не нужны.
3. К контроллеру питания с защитой от глубокого разряда подсоединить аккумуляторы и нагрузку.
4. В подошву корпуса вмонтировать контроллер заряда.
5. Вырезать место для разъема и подпилить плату.
6. Приклеить деталь можно двухсторонним скотчем или силиконовым клеем.
7. Выпаять все диоды.
8. Припаять питание с платы контроллера заряда к плюсу и минусу на диодном мосту. Действовать нужно максимально аккуратно.
9. В подошве колонки сделать небольшое отверстие возле светодиода контроллера заряда. Залить термоклеем, излишки снять канцелярским ножом.
10. Собрать корпус и зарядить колонку.
11. Подключить смартфон и наслаждаться результатом.

Инструменты и материалы

Для изготовления простой колонки для телефона понадобятся вещи, которые часто бывают под рукой. Следует припасти пластиковую бутылку, лучше маленькую на 250 мл. Дополнительно нужно взять 2 пластиковых стакана по 0,5 литра, скотч и картон. Из инструментов пригодятся лишь ножницы и канцелярский нож.

Более сложная колонка требует не только особых материалов, но и навыков. Понадобится абонентский громкоговоритель, усилитель, провод с подходящим для телефона разъемом. Дополнительно нужен паяльник для того, чтобы полностью переделать внутреннюю составляющую прибора.

Можно сделать портативную колонку для смартфона. В качестве рабочего материала подойдут усилители звука для ПК. Малогабаритные колонки могут быть любого качества, однако, это напрямую влияет на звучание музыки из смартфона. Дополнительно нужно припасти литий-ионный (li-ion) аккумулятор, контроллер заряда на TP4056 с защитой, провода. Из инструментов нужны лишь дрель и паяльник.

Монтаж компонентов

Для этого проекта я решил использовать что-то более профессиональное, чем горячий клей, чтобы закрепить компоненты на месте. Это может быть немного излишним для монтажа электроники, но я использовал латунные стойки, которые удерживались винтами с другой стороны. То, что компоненты могут быть установлены на стойках и привинчены шестигранными гайками, благодаря чему они будут действительно хорошо стоять на месте. Как только компоненты на месте, это выглядит как полный беспорядок, но почти все теперь связано!

Важно: одна из основных целей этой сборки — сделать динамик герметичным. Поэтому необходимо наносить клей там, где воздух может просочиться. Например — вокруг переключателя индикатора уровня заряда батареи, порта Aux, переключателя Bluetooth / WiFi и светодиодов. Затем я приклеил небольшой фанерный вырез для индикатора уровня заряда батареи, используя небольшой шарик из двухкомпонентного эпоксидного клея

Затем я приклеил небольшой фанерный вырез для индикатора уровня заряда батареи, используя небольшой шарик из двухкомпонентного эпоксидного клея.

Самодельная колонка из полипропиленовой трубы

Другим методом может стать использование в качестве основы полипропиленовой трубы.

Для этого понадобится сделать в середине отверстие, напоминающее цифру восемь и избавиться от торчащих элементов, которые при этом образуются. Теперь нужно припаять батарею и динамик к плате. После этого к довольно плотной плёнке следует приклеить кусочек алюминиевой фольги или изоленты — выбор за вами, любой из этих материалов наверняка найдётся дома у каждого.

Затем необходимо вырезать кружочек диаметром равным трубе и присоединить его с помощью стойкого клея. Эта часть будущей колонки называется диффузор.

Следующим шагом станет обязательная герметизация всех контактов. Далее, соединив все детали, нужно примотать динамик к трубе с помощью изоленты. Теперь необходимо укрепить всё клеем и провести полный осмотр получившегося изделия.

Закончив работу, обязательно проверьте работоспособность устройства. Если всё в порядке, то можно спокойно начинать им пользоваться.

Самодельная колонка из полипропиленовой трубы

Одним из вариантов можно считать колонку в корпусе из полипропиленовой трубы. Для работы потребуется:

1. Термоклей.
2. Модуль с динамиком.
3. Полипропиленовая труба, у которой размер подойдет под динамик.
4. Скотч алюминиевый или изолента.
5. Пленка высокой плотности в качестве диффузора.
6. Батарея.

Процесс изготовления следующий:

1. В центре трубы необходимо сделать отверстие, которое будет подобно цифре 8. Все стороны нужно зачистить и убрать остатки ПВХ.
2. Нужно припаять все электрические составляющие, а именно аккумулятор и динамик к основной плате.
3. Сделать пробку диффузор. Для этого на пленку наклеивается небольшой кусок изоленты или скотча, вырезается круг по размеру трубы и фиксируется термоклеем по периметру.
4. Все контакты, которые остаются открытыми, необходимо залить термоклеем и собрать в кучу. Сам динамик приматывается изолентой к трубке и после сборки герметизируется клеем.

После сборки колонки можно сделать любую отделку, покрасить или обмотать изолентой. Если все выполнено правильно, можно начинать тест прослушивания и использования девайса.

Как сделать из телефона колонку для компьютера

Как говорилось ранее, единственный способ, чтобы использовать телефон в качестве колонки для компьютера – это скачать определённые утилиты. Конечно, пользователь может попробовать каким-то образом подключить к звуковым каналам ПК шлейфы телефона, но данный метод достаточно опасен и очень редко используется на практике в целях сбережения не только телефона, но и компьютера.

В целом, пользователь не сможет полностью адаптировать телефон под необходимый ему компьютер, но он может воспользоваться утилитами, при помощи которых можно провести косвенное подключение, которое будет похоже на основное. Если пользователь готов настраивать свой телефон, то ему необходимо применить следующий алгоритм.

Для начала необходимо провести качественную настройку Вай-Фая, так как это обязательно условие для подключения телефона и компьютера. Они должны находиться в одной сети, то есть подключены к одному и тому же роутеру. Если пользователь будет использовать полярные приложения для подключения, то достаточно просто попасть впросак при использовании:

1. Необходимо зайти в настройки телефона и кликнуть на пункт под названием «Еще»;
2. В нем необходимо перейти в специальный раздел под названием «Режим модему и точки доступа». В нем происходит первоначальная настройка;
3. После этого стоит перейти в настройки мобильной точки доступа. Если правильно настроить данный пункт, то компьютер быстро найдет телефон;
4. Теперь стоит включить точку доступа Вай-Фая на телефоне и поставить него пароль;
5. Прописываем название интернета, пароль, а далее тапаем на кнопку «Сохранить»;
6. Теперь активируем данный пункт для того, чтобы другие устройства смогли увидеть телефон;
7. На компьютере включаем интернет, подключаемся к необходимому мобильному и заходим в созданную сеть при помощи простого пароля.

Это были первоначальные настройки сети, с помощью которых пользователь мог только синхронизировать под одному роутеру телефон и ПК. Далее же пойдет настройка самого приложения, с помощью которого в дальнейшем пользовать будет передавать музыку и звуки с ПК на телефон:

1. Для начала необходимо скачать и на телефон, и на ПК специализированное приложение, о котором стоит поговорить отдельно;
2. Теперь запускаем программу и на компьютере, и на телефоне одновременно. Если утилита предложит купить платную версию, то стоит отказаться, так как утилита доступна и на бесплатной основе. Достаточно просмотреть пару – тройку видео рекламного характера;
3. В программе на компьютере в строке адреса стоит вбить необходимый адрес. Пользователь может использовать, как и свой, так и тот, который был придуман системой;
4. Теперь стоит в меню выбрать тип девайса, на котором будет транслироваться звук;
5. Теперь стоит в программе на телефоне также кликнуть на кнопку соединения, а после ввести тот сервис, который пользователь поставил на компьютере;
6. Теперь в параметре «buffer size» необходимо установить значение в 128. Это оптимальное звучание, которое не только близко по качеству, но и также не будет съедать огромное количество энергии;
7. Активируем два пункта: Screen On и Wake Lock. При помощи их программа не будет отключаться даже при выключенном экране;
8. Открываем главное окно программки и начинаем трансляцию звука для проверки. Если что-то пошло не так, то стоит проверить соединение сервиса.

Это обычный алгоритм для подключения подобных программ.

Портативная колонка своими руками

Если все необходимые инструменты и детали были собраны, можно приступать к сборке. Тем, кто не знает, как самостоятельно сделать колонку для телефона, необходимо сначала определить самые главные элементы конструкции данной техники.

Устройство можно разделить на несколько частей:

1. Корпус;
2. Динамик;
3. Электроника.

Портативная колонка

Изготовление корпуса колонки

Сборка колонка для мобильного телефона своими руками начинается с изготовления корпуса. Для создания основы можно использовать разные материалы. В данном примере будет рассмотрен вариант использования обычной коробки небольших размеров

Следует обратить внимание на структуру материала, из которого сделана шкатулка. Лучше, чтобы коробка была из плотного картона

Первым делом необходимо вырезать отверстие в крышке коробки. Сделать это можно с помощью строительного ножа. Чтобы отверстие получилось ровное, можно начертить циркулем круг. Также необходимо подготовить место для кнопки и провода. Для этого сбоку вырезается небольшое отверстие, примерно 0.5 сантиметра в диаметре, и проем для кнопки.

Корпус

Изготовление защитной сетки динамиков

Чтобы не повредить случайным образом динамик при эксплуатации устройства, нужно знать, как его защитить. Сделать это можно путем изготовления сетки, которая будет крепиться сверху. Для этого потребуется строительная мелкая сетка. На ней необходимо нарисовать два круга, один по диаметру динамика, во второй на сантиметр больше. После установки динамика в корпус, защитную сетку можно будет прикрутить сверху.

Изготовление электронной части

Для многих данный этап считается самым сложным, поскольку они не знают, как и что паять. Первым делом нужно припаять два провода к специальному креплению на динамике. Делать это необходимо по разные стороны. Далее края резистора сгибаются и крепятся к мосфету. Сюда же крепится одна сторона провода, который будет соединяться с кроной. До свободной шпильки крепится провод из динамика, а к той шпильке, которая без провода – припаивается конденсатор.

После этого, провода от кнопки крепятся к конденсатору и второму проводу от динамика. После того, как все уже будет спаяно, можно подсоединить крону.

Схема сборки

Установка динамиков в корпус

После того, как все будет спаяно, можно приступать к установке всех деталей в корпус. Первым делом необходимо прикрепить динамик к основе. Сделать это можно при помощи клея. Затем все остальные элементы конструкции ставятся на свои места и закрепляются также при помощи клея.

Как сделать колонку для телефона из колонки для ПК или магнитофона

Первым способом является своеобразное перевоплощение колонки для компьютера или магнитофона в портативную для телефона. Преимущество подобных аксессуаров в том, что их не нужно вставлять в розетку — именно поэтому для телефона зачастую требуется отдельное, именно портативное устройство. Его удобно носить с собой, брать в поездки или просто использовать дома, если вы находитесь далеко от источника питания.

В данном случае в качестве основы берём устройство, предназначенное для компьютера. Подойдёт даже самое простое и тем более это желательно, если вы никогда ранее не занимались чем-то подобным — чем меньше деталей внутри, тем легче создать новый агрегат.

Первым делом вам необходимо разобрать аксессуар и отпаять сетевой трансформатор и провод питания. После этого необходимо вмонтировать в «подошву» специальный контроллер заряда — его можно приобрести в любом специализированном магазине.

Приклеить плату можно с помощью скотча или специального клея. После этого необходимо избавиться от диодов — обычно их четыре, но многое зависит от модели ваших изначальных колонок. Питание с платы следует припаять к плюсу и минусу диодного моста. Затем необходимо приделать схему навесом на проводах, чтобы проверить корректность работы получившегося устройства.

В подошве также нужно сделать отверстие прямо напротив индикации контроллера. Таким образом вы сможете наблюдать за уровнем заряда.

Если мощности будет недостаточно, можно добавить ещё аккумуляторы. Портативные колонки готовы!

Google Home — колонка, которая вас не поймет

Как бы ни хотелось, но умная колонка Google официально в России не продается. По какой-то причине корпорация не планирует поставлять устройство в нашу страну, в чем можно убедиться на сайте продукта. Однако поклонников Android и Google Assistant это не останавливает. Тем более, что относительно недавно появилась возможность активировать на колонке русский язык (пусть и с помощью обходных путей).

В общем и целом функционал этого устройства знаком каждому, кто владеет смартфоном на Android. После команды «Ok, Google», голосовой помощник поможет выбрать музыку (Play Music, Spotify, TuneIn), расскажет о погоде, курсах валют, пробках на дорогах. Если озвучить ответ не получится, то на привязанный к аккаунту смартфон помощник пришлет ссылку для изучения ответа уже в интернете.

Если говорить о возможностях работы с видео, то колонка умеет взаимодействовать с Chromecast. Еще Google Home может передавать команды другим элементам умного дома. Вот только в России, в силу того, что официальных продаж в нашей стране нет, разработчики под это устройство функционал практически не готовят. И придется импортировать бытовую технику из Европы или США.

Несмотря на лояльную стоимость (20$), покупать эту колонку в Россию стоит либо в качестве игрушки, либо просто «для коллекции». Планировать на ней создание системы умного дома мы бы не рекомендовали.

Детали и инструменты

Для этого проекта я решил попробовать реализовать не только Bluetooth 4.0, но и модуль WiFi. Здесь я использую модуль Up2Stream WiFi, который очень прост в использовании и обеспечивает отличное качество звука по разумной цене. Есть также вход Aux, который при подключении автоматически отключает вход Bluetooth или WiFi, что позволяет нам сделать более простой и чистый внешний вид динамика с меньшим количеством кнопок и переключателей.

Динамик питается от трех последовательно соединенных литий-ионных аккумуляторов 18650, что дает 12,6 Вольт и емкость около 3 Ач. Ячейки контролируются системой управления батареями (BMS), которую я подробно покажу, и как подключить ее к ячейкам. После тестирования я могу подтвердить, что эти клетки способны обеспечить необходимую мощность в течение примерно 6-8 часов в зависимости от объема.

Для усилителя я выбрал один из моих любимых усилителей класса D — Yamaha YDA138-E . Он обеспечивает достаточную мощность для драйверов с большим количеством басов и чистых высоких частот. Одна из лучших особенностей этого усилителя заключается в том, что при воспроизведении динамика абсолютно не воспроизводится слышимый шум. Я пробовал много усилителей класса D, и я могу действительно сказать, что этот — самый лучший в своем ценовом сегменте.

Для модуля Bluetooth я выбрал аудио-ресивер KRC-86B Bluetooth 4.0. В настоящее время существует много плат, превосходящих эту, но она все еще работает великолепно, обеспечивает беспрепятственный звук и мгновенно подключается к потоковому устройству.

Детали:

• Модуль Up2Stream WiFi
• Усилитель YDA138-E
• Модуль Bluetooth V4.0
• Низкочастотные динамики 6 Ом
• ВЧ громкоговоритель на 6 Ом
• Пассивный Бас (3 шт.)
• Двухходовые кроссоверы (2 шт.)
• 19-мм светодиодный переключатель
• Panasonic NCR18650B (3 шт.)
• 3S светодиодный индикатор заряда батареи
• 3S BMS
• Зарядное устройство 12,6 В
• Лента Кэптона
• Регулятор напряжения Преобразователь 5V-23V
• Изолированный конвертер
• Изолятор контура заземления
• Двухпозиционный ползунковый переключатель
• Тактильная кнопка
• Входное гнездо постоянного тока
• Стерео Аудио Джек
• Аудио входной кабель
• Резистор 1 кОм
• Синий светодиод 2 мм
• Зеленый светодиод 2 мм
• Красный светодиод 2 мм
• Ручка усилителя
• Винты M2,3 x 12 мм
• Болты M3x8 мм
• Шестигранные гайки M3
• Клейкая полоска для пены
• Медные противостояния
• Резиновые ножки

Инструменты и материалы:

• Инструмент для зачистки проводов
• Водостойкий клей для дерева Titebond III
• Горячий клеевой пистолет
• Маршрутизатор
• Спиральный промывочный фрезерный бит
• Биты для промывки
• Шлифовальная губка
• Лента для маскировки
• Сервисный нож
• Эпоксидный клей
• Лобзик
• Дрель
• Паяльник
• Припой
• Подставка для пайки
• Сверла
• Мультиметр
