Кран балка в гараже своими руками

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

• поперечной трубы,
• квадратных стоек на треугольных опорах, оснащенных колесиками,
• ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

• двутавровые балки,
• гидроцилиндр,
• втулки,
• насос,
• распределитель на две секции.

Подвижная и более простая, стационарная кран балка в гараже своими руками – вполне выполнимо, если есть сварочный аппарат и два дня свободного времени. Для профессиональной авторемонтной мастерской проще купить готовое подъемное оборудование.

Если необходимость в кране бывает редко, то дешевле сделать простой и надежный подъемник самостоятельно. Такой самодельный кран легко подымет вес до 800 кг, а этого для ремонтных работ в гараже вполне достаточно.

Для того чтобы сделать каркас для небольшого крана балки в стандартном гараже своими руками понадобятся следующие материалы:

• балка двутавровая (4 – 4,5 метра) – нужный метраж зависит от высоты гаража;
• труба (диаметр 10-12 см), длина 2,4 метра – 2 штуки;
• одна квадратная труба (10х10 см);
• уголки (10х10);
• ручная таль и тельфер;
• болты (М16) с гайками.

Если планируете строить передвижную кран-балку, то нужно еще четыре ролика и тельфер.

Порядок работ по изготовлению каркаса крана своими руками:

• свариваем ножки крана — к двутавровой трубе надо приварить уголки с двух сторон;
• расположение уголка – под углом 45 градусов. Получаются своеобразные ребра жесткости, которые будут прочно фиксировать стойку, на которую приходится основной вес переносимого краном груза;
• свариваем на каждой стойке крана по два треугольника, распорки.

• если кран балка передвижная, то с двух сторон снизу, на каждой стойке на горизонталь надо приварить по ролику – подойдут обычные ролики для металлических контейнеров, мебельные не выдержат веса;
• сверху, в качестве перекладины закрепляем трубу, по которой будет двигаться подъемный механизм;
• по центру трубы привариваем двутавр для крепления ролика, по которому будет двигаться стальной трос подъемного механизма крана.

• сверху двутавровой балки привариваем кусок квадратной трубы (для придания жесткости каркасу) – 40 см. Труба должна выступать по обеим сторонам минимум на 20 см. Получается, что боковая стойка расположена посередине трубы жесткости перекладины;
• в квадратную трубу вставляем поперечную трубу перекладины каркаса;
• просверливаем сквозные отверстия под болты креплений с двух сторон квадратного держателя и в самой трубе перекладины – нужна жесткая надежная фиксация с двух сторон вертикальной стойки.

Получается П-образная конструкция каркаса крана, которая установлена на жестких ножках распорках, а по верху жестко закреплена болтами труба перекладина.

Разновидности конструкций тали

Существует несколько разновидностей конструкции, которые отличаются способом установки, конструктивными особенностями, вариантом управления и другими техническими характеристиками. Выбирая подходящий вариант оборудования для гаража, необходимо учитывать индивидуальные потребности и параметры помещения.

С ручным приводом

Ручные тали используются для подъема предметов на небольшую высоту. Показатель грузоподъемности оборудования с ручным приводом варьируется в пределах от 1 до 8 т. Тяговое усилие на подъемном механизме составляет 30-65 кгс, что обеспечивает скорость от 0,3 до 0,1 м/мин. Масса конструкции зависит от материала и дополнительных комплектующих и составляет от 50 до 400 кг.

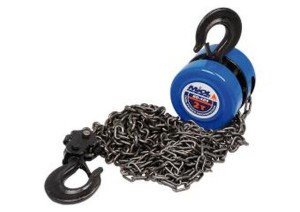

Шестеренчатые ручные

Цепные тали с шестеренчатым механизмом применяются для выполнения монтажных работ в пределах гаража или в условиях открытого пространства. Управление оборудованием осуществляется в точке фиксации груза. Шестеренчатые модели комплектуются подвесным крюком, отличаются простотой монтажа и эксплуатации. Конструктивные особенности шестеренчатых тельферов позволяют использовать их в качестве самостоятельного оборудования или как подъемный элемент для кранов.

Рычажная

Рычажная таль с ручным управлением оснащена подвесным крюком и может закрепляться на опорных балках или тросе. Ручной принцип функционирования обеспечивает независимость от наличия электричества. Конструкция предусматривает стопорный механизм для фиксации предметов в подвешенном состоянии.

Червячные

Червячные тали, по аналогии с другими разновидностями, используются для подъема и опускания грузов. При комплектовании дополнительными элементами червячные тали могут перемещать предметы по монорельсовому пути двутаврового профиля. Подвешивать стационарный тельфер на крюк можно вручную либо изготовить целостный вариант, соединенный с передвижной тележкой.

Металлические узлы крана

Особенности комплектации кран-балок

Для обеспечения прочности внутрь балки вставляют диафрагмы с ребрами жесткости. Главную балку и концевые соединяют сваркой или с помощью болтов. Второй способ исключает возможность деформации и гарантирует быстрый и точный монтаж крана.

Вес наружной, вспомогательной, стенки моста снижают за счет вырезов в листах металла, не уменьшая при этом его несущих характеристик. Главная балка может испытывать деформации изгиба от постоянно перемещающихся грузов. Для предотвращения ее деформации балкам заранее придают строительный подъем, то есть при разрезании листов стали их чуть выгибают кверху.

На концевых балках, имеющих прямоугольную форму, имеются ограничители. Если кран используется на открытой площадке, для защиты от действия ветра устанавливаются дополнительные противоугонные устройства.

Как сделать кран балку своими руками? – Справочник домашнего мастера

Использование гаража в качестве мастерской для выполнения ремонтных работ часто требует подъема тяжелых стройматериалов и автомобильных запчастей. Соорудив своими руками кран-балку, можно перемещать на автоматизированном механизме крупногабаритные предметы.

Как сделать кран-балку своими руками?

Автовладельцы, самостоятельно ремонтирующие своего «железного коня» периодически задаются вопросом: как своими руками сделать кран-балку? Это практичное и относительно недорогое подъёмное устройство, заметно упрощающее проведение тяжелых и трудоемких работ, например, снятие двигателя. Помимо этого, грузоподъёмное оборудование подойдёт для малоэтажного строительства: подъём кирпичей, раствора и других стройматериалов на небольшую высоту.

Сделать такой механизм в гараж можно самостоятельно. Для этого подойдет практически любой металл, который часто лежит бесхозным на территории гаражных кооперативов и строительных площадок. Самодельные краны могут быть козловыми, с поворотной конструкцией стрелы или подвесными, передвигающимися по швеллеру в горизонтальной плоскости.

Особенности кран-балок заводского производства

Оборудование этой категории предназначено для выполнения четырех операций, связанных с выполнением погрузочно-разгрузочных работ:

• перемещение по направляющей балке в заданном направлении;
• захват и подъём груза;
• кратковременная фиксация в поднятом положении или выгрузка в нужной точке;
• возврат в исходное положение, при необходимости повторение рабочего цикла.

По своим конструктивным особенностям, кран-балки подразделяются на две категории: опорные и подвесные. Различаются эти группы обустройством пути передвижения. Опорные модификации перемещаются по подкрановым путям, оборудованным спецрельсом. Управление погрузочно-разгрузочными операциями осуществляется вручную или посредством установленного электропривода.

Подвесные модели фиксируются к потолочным перекрытиям. Функцию направляющих здесь выполняет двутавровый швеллер. Такие конструкции более вариативны в применении, и помогают более рационально использовать внутреннее пространство помещения. Нужно уточнить, что если крановое оборудование предполагается устанавливать внутри гаражного бокса, лучше остановиться на подвесном варианте.

Чтобы упростить процесс монтажа, можно использовать ручной привод. Такая вариация не отличается высокой производительностью, но для нужд автолюбителей большего не требуется. Если есть опыт установки электротехнического оборудования, можно поставить двигатель для тельфера.

Основные характеристики

При изготовлении самодельной кран-балки лучше ориентироваться на технические параметры моделей заводского изготовления. Эти характеристики рассчитывались квалифицированными специалистами, поэтому оптимально подойдут для многоцелевого применения.

Характеристики различных модификаций могут отличаться, но в целом, это выглядит так:

• Рабочая зона. Длина пролёта варьируется в пределах 3-28.5 метров. Ориентироваться на этот показатель не стоит: не каждый гараж обладает такой площадью, поэтому длина кранового пути подбирается исходя из фактического размера помещения.
• Высота подъема. Промышленные подъемники поднимают груз на высоту 6-18 метров. Для частного применения, можно остановиться на минимальном варианте. Например, если речь идет о простом тельфере для трактора или легкового авто, достаточно высоты подъема в 1.5 метра.
• Напряжение. Электрооборудование работает от трехфазной сети в 380В. Если предполагается установка грузоподъемного устройства с ручным приводом, этот параметр неактуален.
• Диапазон рабочих температур. Заводские модели корректно работают при температуре -20/+40 градусов. Этот параметр нужно учитывать при выборе комплектующих деталей.

Подвесная кран-балка

Такая конструкция оптимально подойдет для гаража, но здесь есть ряд нюансов. Во-первых, для подвесных подъемников необходимы направляющие, которые обычно закладываются на этапе строительства. Во-вторых, основание должно быть прочным, и выдерживать нагрузки не менее 250 килограмм.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Шестеренчатые ручные тали – оправдана ли популярность?

Главным преимуществом такого вида талей считается простота конструкции и надежность. Без них не обойтись во многих отраслях: ни в строительной, ни в горнодобывающей промышленности, ни в сельском хозяйстве, ни на топливно-энергетических предприятиях и других. Такое приспособление можно использовать не только в помещениях, но также и на открытом воздухе, даже если отсутствуют источники питания. Более того, такие тали не только безопасны в работе, но и неприхотливы в использовании и отличаются долговечным механизмом.

Шестеренчатый вид талей приспособлен для работы с большими грузами весом от 0,5 до 10 тонн, а поднимать их свободно можно на высоту до 12 м. Специальная грузовая цепь с крюком рассчитана на такую нагрузку, а имеющаяся дополнительная приводная цепь обеспечит не только хорошее движение, но и легкое перемещение грузов. Управлять работой такой тали надо, стоя на земле. Действие начинается с приводной цепи, это приспособление и есть стационарный механизм, а его цель – поднимать или спускать грузы с полок, находящихся высоко.

Для перемещения грузов талью устанавливаются монорельсы в помещениях. Такие стационарные приспособления обычно используют, когда не нужно постоянно передвигать и поднимать грузы. Они не предназначены для большого объема работы, и скорость передвижения очень низкая, это надо учитывать при выборе данного инструмента. Но в то же время, если нужно поднимать хрупкий товар или предмет, то это самые удачные тали. Теперь нужно поговорить о конкурентной модели.

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

• поперечной трубы,
• квадратных стоек на треугольных опорах, оснащенных колесиками,
• ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

• двутавровые балки,
• гидроцилиндр,
• втулки,
• насос,
• распределитель на две секции.

Подвижная и более простая, стационарная кран балка в гараже своими руками – вполне выполнимо, если есть сварочный аппарат и два дня свободного времени. Для профессиональной авторемонтной мастерской проще купить готовое подъемное оборудование.

Если необходимость в кране бывает редко, то дешевле сделать простой и надежный подъемник самостоятельно. Такой самодельный кран легко подымет вес до 800 кг, а этого для ремонтных работ в гараже вполне достаточно.

Для того чтобы сделать каркас для небольшого крана балки в стандартном гараже своими руками понадобятся следующие материалы:

• балка двутавровая (4 – 4,5 метра) – нужный метраж зависит от высоты гаража;
• труба (диаметр 10-12 см), длина 2,4 метра – 2 штуки;
• одна квадратная труба (10х10 см);
• уголки (10х10);
• ручная таль и тельфер;
• болты (М16) с гайками.

Если планируете строить передвижную кран-балку, то нужно еще четыре ролика и тельфер.

Порядок работ по изготовлению каркаса крана своими руками:

• свариваем ножки крана — к двутавровой трубе надо приварить уголки с двух сторон;
• расположение уголка – под углом 45 градусов. Получаются своеобразные ребра жесткости, которые будут прочно фиксировать стойку, на которую приходится основной вес переносимого краном груза;
• свариваем на каждой стойке крана по два треугольника, распорки.

• если кран балка передвижная, то с двух сторон снизу, на каждой стойке на горизонталь надо приварить по ролику – подойдут обычные ролики для металлических контейнеров, мебельные не выдержат веса;
• сверху, в качестве перекладины закрепляем трубу, по которой будет двигаться подъемный механизм;
• по центру трубы привариваем двутавр для крепления ролика, по которому будет двигаться стальной трос подъемного механизма крана.

• сверху двутавровой балки привариваем кусок квадратной трубы (для придания жесткости каркасу) – 40 см. Труба должна выступать по обеим сторонам минимум на 20 см. Получается, что боковая стойка расположена посередине трубы жесткости перекладины;
• в квадратную трубу вставляем поперечную трубу перекладины каркаса;
• просверливаем сквозные отверстия под болты креплений с двух сторон квадратного держателя и в самой трубе перекладины – нужна жесткая надежная фиксация с двух сторон вертикальной стойки.

Получается П-образная конструкция каркаса крана, которая установлена на жестких ножках распорках, а по верху жестко закреплена болтами труба перекладина.

Каретка подъемного механизма

Каретку подъемника изготавливают из отрезка швеллера, длина которого равна длине опорной части этого механизма. Размер швеллера принимается равным ширине полки двутавра.

Изготовить каретку можно из двух металлических пластин любой формы – треугольной, квадратной, усеченным конусом. На внутренние стороны обоих пластин устанавливают опорные подшипники, а под ними пластины объединяют в единое целое с помощью болтов или сварки. В нижней части между пластинами устанавливают стержень или вставку, за которые цепляется крепежный крюк исполнительного устройства. Такой тип применяется при использовании подъемных устройств, которые крепятся к корпусу подъемника крюком.

Если предусмотрено, что подъемник будет крепиться с помощью опорной пластины, то вместо болта, под крюк прикрепляют пластину, с отверстиями для крепежных болтов. Ими фиксируют исполнительное устройство на каретке. У некоторых видов кареток, особенно промышленного использования, на опорной площадке крепится дополнительный двигатель, который вращая опорные подшипники, перемещает корпус подъемника вдоль рабочей балки. Как правило, в качестве такого двигателя устанавливается электромотор с малым числом оборотов, питание на который подается гибким кабелем на скользящих подвесах. В условиях кустарного изготовления, когда кран-балка используется нечасто и объемы работ небольшие, установка такой сложной конструкции вряд ли является оправданной.

Некоторые мастера изготавливают корпусы подъемника охватывающего типа, которые устанавливаются на верхнюю полку двутавра, а не на нижнюю. В этом случае опорные подшипники устанавливаются внутри корпуса подъемника, а он сам собирается из двух одинаковых частей. Устройство получается более объемным, зато повышается его надежность. Для лучшего скольжения по балке, на корпус подъемника устанавливают горизонтально дополнительные подшипники, по два на каждую сторону. Делается это для того, чтобы корпус подъемника не задевал плоскости балки.

Здесь крепление грузоподъемного механизма производится крепежным крюком за самый нижний болт.

Самодельный корпус подъемника, предназначенный для использования подъемного устройства, крепящегося крепежным крюком за нижнюю пластину.

Рекомендации по изготовлению устройства

Выше мы рассмотрели, из чего состоит кран-балка: опоры, пролётная балка и подъёмник. Изготовление проходит в несколько этапов:

1. Сварить вертикальные опоры в виде перевёрнутой буквы Т с двумя диагональными опорами.
2. Приварить пролётную трубу, чтобы получилась П-образная конструкция.
3. Установить колёса.
4. Приварить к одной из боковых опор лебёдку.
5. Установить подъёмный механизм: зафиксировать ролики, протянуть трос и подвесить крюк.

Готовые чертежи можно найти в сети, но проще сделать самому, подогнав изделие под размеры гаража.

Если этот вид подъемника по каким-то причинам не подходит, можно изготовить гаражный кран гусь своими руками – это займёт даже меньше времени. Кран-гусь имеет Г-образную форму, где вертикальная стойка оснащена домкратом, а не лебёдкой. Его подкатывают под автомобиль спереди и поднимают двигатель, качая гидравлический домкрат. Стрела двигается вверх и поднимает груз.

Ещё одно интересное решение, которое поможет сэкономить место – подвесной кран-балка. В отличие от опорной конструкции, описанной выше, пролётная балка крепится к потолку посредством рельсы (двутавровой балки). Этот вариант требует достаточной высоты потолка и прочности постройки.

Все устройства должны быть испытаны с грузом, вес которого на 20 % превышает максимальную планируемую нагрузку.

Система блоков – теория

Изобретение полиспаста дало огромный толчок развитию цивилизаций. Система блоков помогла построить огромные сооружения, многие из которых сохранились по сей день и вызывают недоумение у современных строителей. Также совершенствовалось судостроение, люди смогли путешествовать на огромные расстояния. Пора разобраться, что это такое – полиспаст и выяснить, где можно найти ему применение сегодня.

Строение грузоподъемного механизма

Классический полиспаст представляет собой механизм, который состоит из двух основных элементов:

• шкив;
• гибкая связь.

Шкив – это металлическое колесо, которое по внешнему краю имеет специальный желоб для троса. В качестве гибкой связи может применяться обычный трос или канат. Если груз будет достаточно тяжелый, используют тросы из синтетических волокон или стальные канаты и даже цепи. Для того чтобы шкив вращался легко, без скачков и заедания, используют роликовые подшипники. Все элементы, которые движутся, смазывают.

Один шкив называют блоком. Полиспаст – это система блоков для подъема грузов. Блоки в составе подъемного механизма могут быть неподвижными (жестко закрепленными) и подвижными (когда ось в процессе работы меняет положение). Одна часть полиспаста крепится к неподвижной опоре, другая – к грузу. Подвижные ролики располагаются на стороне груза.

Роль неподвижного блока – изменение направления движения каната и действия прикладываемой силы. Роль подвижных – получение выигрыша в силе.

Принцип работы – в чем секрет

Принцип работы полиспаста подобен рычагу: усилие, которое необходимо приложить, становится меньше в несколько раз, при этом работа выполняется в том же объеме. Роль рычага играет трос

В работе полиспаста важен выигрыш в силе, поэтому возникающий проигрыш в расстоянии не принимается во внимание

В зависимости от конструкции полиспаста, выигрыш в силе может быть разным. Простейший механизм из двух шкивов дает примерно двукратный выигрыш, из трех – трехкратный и так далее. По тому же принципу рассчитывается и увеличение расстояния. Для работы простого полиспаста нужен трос в два раза длиннее высоты подъема, а если используют комплекс из четырех блоков – то и длина троса увеличивается прямо пропорционально в четыре раза.

В каких областях применяется система блоков

Полиспаст – верный помощник на складе, на производстве, в транспортной сфере. Его используют везде, где нужно применять силу для перемещения всевозможных грузов. Система широко применяется в строительстве.

Несмотря на то что большую часть тяжелой работы выполняет строительная техника (подъемный кран), полиспасту нашлось место в конструкции грузозахватных механизмов. Система блоков (полиспаст) является составляющей таких подъемных механизмов, как лебедка, таль, строительная техника (краны разных типов, бульдозер, экскаватор).

Помимо строительной отрасли, полиспасты получили широкое применение в организации спасательных работ. Принцип работы остается прежним, но конструкция немного видоизменяется. Спасательное оборудование изготавливается из прочного троса, используются карабины

Для устройств такого назначения важно, чтобы вся система быстро собиралась и не требовала дополнительных механизмов

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

• поперечной трубы,
• квадратных стоек на треугольных опорах, оснащенных колесиками,
• ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

• двутавровые балки,
• гидроцилиндр,
• втулки,
• насос,
• распределитель на две секции.

Автовладельцы, самостоятельно ремонтирующие своего «железного коня» периодически задаются вопросом: как своими руками сделать кран-балку? Это практичное и относительно недорогое подъёмное устройство, заметно упрощающее проведение тяжелых и трудоемких работ, например, снятие двигателя. Помимо этого, грузоподъёмное оборудование подойдёт для малоэтажного строительства: подъём кирпичей, раствора и других стройматериалов на небольшую высоту.

Сделать такой механизм в гараж можно самостоятельно. Для этого подойдет практически любой металл, который часто лежит бесхозным на территории гаражных кооперативов и строительных площадок. Самодельные краны могут быть козловыми, с поворотной конструкцией стрелы или подвесными, передвигающимися по швеллеру в горизонтальной плоскости.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

​2 мини-крана, чтобы поднять блоки на второй этаж

И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.

pavel_khudoleevУчастник FORUMHOUSE

Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

Узлы крана крупным планом.

Грузоподъёмность крана для подъёма блоков 150 кг.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

Опорная площадка крана.

Фото со строительства.

Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.

Установка грузоподъемного механизма – ручного или автоматического

Для механического подъема грузов на каркас нужно установить ручную таль – червячная лебедка и трос. Как закрепить таль на каркасе:

• сбоку стойки устанавливаем ручную червяную лебедку (грузоподъемность 800 кг, не меньше);
• стальной трос передвигается по роликам.

Такой механизм позволяет легко поднять двигатель или легковой автомобиль за капот с одной стороны.

Можно взять в качестве привода подъемный механизм и ролики от двери лифта. Там ролики надежные и прочные.

На изготовленное основание можно установить и электрический привод подъемника. Движка на 300 – 500 Вт будет вполне достаточно для несложных ремонтных работ в гараже.

Такие краны часто используют для ремонта и реконструкции старых деревянных домов. Постройка рубленого дома пойдет быстрее, если бревна укладывать при помощи передвижного самодельного крана. В этом случае ширина каркаса — по длине бревен сруба.

А можно сделать и более простой подъемник для двигателя, на одной подпорке, смотрите видео.

Тем кто занимается ремонтом автомобилей одним домкратом не обойтись. Чтобы вытащить двигатель нужен кран. Конечно такой вариант http://sdm-group.com.ua/catalog/mostoviekrani в гараже не нужен, а у вот уменьшенная и модернизированная версия, да к тому-же ещё и разборная, пригодиться многим автолюбителям и не только.

И это не промышленное изделие. Данный кран-балка был изготовлен одними умельцами у себя в гараже своими руками.

На этом фото представлены основные размеры

В качестве основных материалов использовались:
Для поперечной штанги цельнотянутая труда диаметром 100мм и длинной 4150мм
Для опор штанги труба диаметром 110 мм (разрезали кусок длинной1200 мм на две одинаковые части
Крепёжные болты опор к штанги М:16
Стойки изготовлены из квадратных труб 100х100мм длиной 2350 мм
Скосы и основание — это уголок 100х100мм
Ролики установленные на кран-балку это детали привода лифтовых дверей. Они прикреплены к 50мм полосе метала и приварены на штангу внахлест и на одну из опор штанги.

Размер данного крана-балки выбран не случайно. Данная модель рассчитана на работу с легковыми автомобилями.

Подвижность конструкции обеспечивают приваренные к вертикальным стойкам обычные ролики от складского контейнера.

Разобранная конструкция нашего крана-балки занимает совсем немного места.

Подъемный механизм — это обычная ручная лебедка червячного типа приваренная к вертикальной стойке. Её грузоподъёмность где-то около 800кг. В качестве привода стальной трос. .

Можно и электролебедку приспособить при желании, но особой необходимости в этом нет.

Приведённая конструкция это не догма. Данный вариант изготавливался под определённые задачи и имеющегося под руками материала. Двигатель любого легкового автомобиля вытаскивается запросто, Волгу за капот спокойно поднимает. В продаже, если поискать, то можно найти подобный кран промышленного производства, но цена его будет приличная. Идея Вам предложена, а вот захотите-ли её реализовать дело Ваше.

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.
