High quality lgabd11865 battery

Содержание:

FAQ
Safety
Specifications
description
Как делать?

FAQ

Why should I choose Voltaplex?

Voltaplex is the easiest way to get low-cost lithium-ion solutions because of our streamlined order process and new cutting-edge factory. We have powered products featured on BBC, Forbes, and more, while our clients include globally recognized brands and leading universities.

How do I get a price quote?

Press the Add Quote to Cart button on this page. On the shopping cart page, press the Request Quote button and you are done.

How do you ship this product?

This product ships from Hong Kong by air with tracking to nearly every country in the world. We negotiate between carriers like FedEx, UPS, and DHL to secure the fastest and most inexpensive for your location. Sea freight is available for orders weighing 100 kg or more.

Will Voltaplex take care of customs clearance?

Yes, we can help you clear customs and obtain all necessary documentation for 18650 loose cells. Additional fees may apply depending on your location.

What is your warranty?

All of our products are guaranteed authentic and free from defects upon arrival and backed by a 21-day full refund or replacement. After-sales support is included with all orders.

For mass production, a Supply and Quality Agreement are mutually negotiated to assure the highest standards in manufacture and supply.

What are my different procurement options?

You can pay by bank transfer, credit card, or Paypal. A line of credit is also available at NET 15 and NET 30 payment terms. Please contact us for more details.

Our default procurement option is DDP. This means goods are delivered to your door, anywhere in the world. Other popular options are EXW and FOB.

How can I ask a public question about this product?

Ask a question in our Question and Answer public forum for discussing lithium-ion batteries.

Safety

Кс213б

Do not purchase 18650 batteries before reading and understanding these safety cautions. Using a lithium-ion cell incorrectly may cause it to leak, generate heat, smoke, catch on fire, or explode.

General Cautions

The cell must stay in the operating temperatures outlined in its data sheet
The cell must not exceed voltage, current, and other ratings in its data sheet
Be careful not to short-circuit
Store batteries separately, and do not transport without proper packaging
Never store or transport together with conductive or metallic objects particularly in a pocket or bag
Do not keep in the sun, in a hot car, or anywhere with direct heat
If you notice an unusual odor, rust, can deformation, damaged surface, or fluid discharge, especially on first use, discontinue use and contact our hotline
Keep cells away from animals and children
If the cell is attached to a PCB, keep it away from high-static environments
When nominal capacity after full discharge cycle is less than 80% of rated capacity, please discontinue use
Recycle discontinued batteries according to local regulations and cover terminals with insulating tape before disposal

Charging

Use the charging method Constant Current-Constant Voltage (CC/CV)
Use a stipulated charger for 18650 lithium-ion batteries
Never charge with a cigarette lighter charger or directly by electric outlet
Before using a charger or electronic device, read its user manual
Confirm terminals are aligned correctly before inserting cell into charger or device
Do not exceed max. charge voltage and current, and charge operating temperatures
Do not charge near high temperatures or flammable materials like cardboard boxes
Discontinue charging after exceeding charge time outlined in the user manual or data sheet
If the cell does not increase charge after prolonged time in the charger, discontinue use
Charger or device should implement warning for over-voltage, over current, and over-temperature, control of overcharge, and charge timer

Discharging

Use the discharging method Constant Current (CC)
Peak or burst current ratings should only be used theoretically for the design of battery packs with protection circuitry
Discharge within the operating temperature range
Do not exceed maximum continuous discharge current, and other limits detailed in the cell data sheet
Discharge end or cut-off voltage in data sheet is lower-limit for discharge cycle and should not be exceeded

Prohibited

Do not exceed any of the rated specifications
Do not charge or discharge near flammable materials or gas
Do not disassemble or reconstruct
Do not throw, puncture, or incinerate
Do not ingest
Do not let batteries get wet or submerged
Do not allow the positive and negative poles to connect with conductive materials
Do not reverse polarity
Do not insert insulation or other objects between the metal plate, cell, or other components
Do not store or transport improperly
Do not mix use with other battery brands or models
Do not solder directly on the cell
Do not overheat, overload, or give excess pressure (especially to the negative terminal) to the battery during solder or weld
Do not touch a leaking cell

18650 Battery Packs

Only construct battery packs if you are competent in doing so
Inspect each cell visually before packaging or assembly into battery pack
Do not use cells with any conspicuous signs of deformation like discoloration, can-distortion, fluid discharge, rust, or electrolyte odor
Use cells of the same capacity/voltage rank or Lot Number
Different cell brands or models should not be combined into a battery pack
Handle stripped leading wires and contact plates carefully; insulate exposed contacts and conductors when possible
Position the cells in battery pack as far away from source(s) of heat as possible

Packs powered by 18650 batteries should include the following circuitry to establish a baseline of operational safety:

Over and under voltage protection
Overcharge and discharge current protection
Short circuit protection
Over temperature protection
Cell imbalance protection (If battery packs are assembled with two or more cells)
Cell voltage balancing protection (If battery packs are assembled with two or more cells)

Specifications

lg d1 specifications table
basic	Brand	LG
	LGABD11865,ICR18650D1,ICR18650D1_A
Manufacturer full	LG 화학 (LG Chemical)
Country of Manufacture	South Korea
UL number	MH19896
size	Weight	47.60 g
	18.30 mm
	64.90 mm
voltage		4.35 V
	3.70 V
	3.00 V
capacity	Capacity, max.	3000.00 mAh
current		2.90 A
Charge constant standard	1.45 A
	580 mA
Max. continuous discharge current	5.80 A
	10.15 A
	0.97 C
	1.93 C
power	Watts (charge, max.)	10.73 W
Watts (discharge, max.)	21.46 W
energy	Energy, max.	11.10 Wh
	651 Wh/L
	233.00 Wh/kg
E-rate (charge, max.)	0.97 E
E-rate (discharge, max.)	1.93 E
chemistry	Chemical abbreviation	LMO
Cathode	LiMn2O4
Anode	carbon
Remark	Co–Ni doped
time	Standard charge	3.5 hours
Rapid charge	2.5 hours
temperature	Storage (less than 1 month)	-20 – 60 °C
Storage (less than 3 month)	-20 – 45 °C
Storage (less than 1 year)	-20 – 20 °C
	0.00 °C
	45.00 °C
	-20.00 °C
	60.00 °C
additional	Internal impedance	8 mΩ
whitepaper	Specification sheet	LG D1 Specification Sheet

Icr18650 22f

description

Skyrc mc3000

The LG D1 is a popular lithium-ion cell. It is intended for use in high capacity, high voltage 18650 battery packs. It can power a wide range of devices including a portable speaker, camcorder, or electric nibblers.

LG 18650 batteries are highly regarded for performance and safety.

The D1 ships from Korea or Hong Kong to anywhere in the world. Our facility in Dongguan, China provides additional services such as cell assembly into battery packs, testing, or the addition of nickel tabbing, wiring, or other accessories.

This product is protected by warranty covering authenticity, performance, age, and defects.

Как делать?

Разбор АКБ и извлечение старых элементов

Сначала разбираем аккумулятор. Для этого нужно раскрыть две половинки пластикового корпуса батареи. Они держатся на защёлках в области контактов и на клее по периметру. Для начала проходим острым предметом (лучше из материала не проводящего ток) по периметру, чтобы разлепить клей. Затем разводим обе половинки и защёлки у контактов сами раскроются. Главное, не торопиться и не психовать. ;))

Разборка батареи

Разборка АКБ

Разборка аккумулятора

Внутри корпуса находятся 6 элементов и BMS-плата (контроллер), которая управляет их зарядом и разрядом. Аккумуляторы между собой соединены лентой с помощью точечной сварки.

Батарея внутри

BMS-плата

Соединение аккумуляторных элементов точечной сваркой

на «+» и «-» сборки;
две балансировочные точки;
термодатчик, закреплённый на одном из элементов.

Отпаиваем провода от элементов и отсоединяем термодатчик. От оставшихся аккумуляторов можно оторвать ленту и использовать их для создания внешнего аккумулятора, например.

Отсоединяем контроллер от элементов

Разбираем сборку

Не забудьте зарисовать схему соединения аккумуляторной батареи перед перепаковкой или сфотографировать, как и что соединялось.

Сборка АКБ с новыми элементами

Сначала я провёл небольшую подготовку аккумуляторных элементов. С помощью дремеля и насадки я сделал контактные площадки на торцах 18650 шероховатыми, чтобы лучше лёг припой. Если нет дрели, можно сделать насечки ножом, напильником, гвоздём и т. п.

Делаем поверхность абразивной

Для пайки используем глицерин

Затем я их залудил с помощью олова и глицерина. Не забудьте, потом протереть остатки глицерина.

Далее соединил аккумуляторные элементы по три пары с помощью термоскотча. Как вариант, можно использовать клей, герметик и т. п.

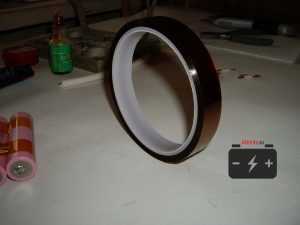

Термоскотч

Объединение аккумуляторов в пары

Толстый провод

И сборка не поместилась по длине в корпусе АКБ. Надо было сразу примерить, а я поленился и сделал двойную работу. В итоге пришлось перепаять с тонким проводом (сечение около 1 мм). Советую вам сразу использовать провод где-то 0,7−1 мм, не больше. Вот, что получилось в итоге.

Тонкий провод

После этого три получившиеся банки я соединил последовательно и припаял BMS-плату по зарисованной ранее схеме.

Сборка готова

Как убрать сообщение о замене батареи в Windows?

В принципе, даже с этим сообщением о замене батареи ноутбук нормально работает с аккумулятором после перепаковки. Он заряжается, корректно отображает уровень заряда АКБ и т. п. Чтобы убрать это сообщение, нужно использовать программу Energy Management. Она подходит для ноутбуков Lenovo и часто уже предустановленна вместе с Windows. Это приложение предназначено для управления электропитанием лэптопа. Вы можете скачать программу по прямой ссылке.

Порядок действий следующий. Запускаете программу Energy Management и в основном окне нажимаете шестерёнку. В следующем окне, где будет строка «Сброс индикатора» нужно нажать «Пуск». В окне, которое появится далее, нужно подтвердить калибровку нажатием на кнопке «Продолжить». Ниже можно посмотреть порядок действий.
