Матрицы для ноутбука 15.6 дюйма и их аналоги
28.10.2014
Сперва, давайте рассмотрим матрицы 15.6 дюймов с ламповой подсветкой. Узнать такую матрицу можно по стандартному 30 пиновому разъему и торчащим снизу проводом.
Таблица совместимости ламповых матриц.
| Chi Mei | N156B3-L0B REV.C1; N156B3-L02 Rev.C1; N156B3-L02 Rev.C2; N156B3-L01 Rev.C1; N156B3-L04 REV.C1 |
| AU Optronics | B156XW01 V.0; B156XW01 V.1; B156XW01 V.2 |
| Samsung | LTN156AT01; LTN156AT01 A01; LTN156AT01-B01; LTN156AT01-D02; LTN156AT01-H01; LTN156AT01-W01 |
| LG Philips | LP156WH1 (TL)(A1); LP156WH1 (TL)(A3); LP156WH1 (TL)(B1); LP156WH1 (TL)(B2); LP156WH1 (TL)(B3); LP156WH1 (TL)(C1) |
| Chunghwa | CLAA156WA01A |
| IVO | M156NWR1 |
Матрицы со светодиодной подсветкой.
Практически на всех матрицах 15.6 дюйма разъем (40 pin) на матрице расположен слева, но на некоторых ноутбуках HP можно встретить матрицу с правым разъемом. Стандартная левая тоже будет работать, но может получиться так, что размера шлейфа не хватит для установки в штатные места. Для этого существуют переходники, которые превращают матрицу из левостороннего разъема в правосторонний. Переходник выглядит так.
А вот фото переходника подключенного к матрице
Ниже представлена таблица совместимость (любая из этих матриц полностью взаимозаменяема между собой)
| Chi Mei | N156B6-L03; N156B6-L04 Rev.C1; N156B6-L06 Rev.C1; N156B6-L0A REV.C2; N156B6-L0B REV.C1; N156O6-L01; |
| AU Optronics | B156XW02 V.0 бывают с правым разъемом; B156XW02 V.1 с правым разъемом; B156XW02 V.2; B156XW02 V.6 |
| Samsung | LTN156AT02; LTN156AT02 A02; LTN156AT02 C01; LTN156AT02 C10; LTN156AT02 J08; LTN156AT02 Y02; LTN156AT02-L01; LTN156AT02-H01; LTN156AT03 B01; LTN156AT03-H01; LTN156AT05; LTN156AT05 H07; LTN156AT05 U09; LTN156AT05-S01; LTN156AT09; LTN156AT09 H04; LTN156AT15 C01; LTN156AT16; LTN156AT23 C01; |
| LG Philips | LP156WH2 (TL)(Q1); LP156WH2 (TL)(A1); LP156WH2 (TL)(A2); LP156WH2 (TL)(AA); LP156WH2 (TL)(AD); LP156WH2 (TL)(B1); LP156WH2 (TL)(C1) Правый разъем; LP156WH2 (TL)(C2) Правый разъем; LP156WH2 (TL)(D1) Правый разъем; LP156WH2 (TL)(E1); LP156WH2 (TL)(EA); LP156WH2 (TL)(F1); LP156WH2 (TL)(Q1); LP156WH2 (TL)(Q2); LP156WH2 (TL)(QA); LP156WH2 (TL)(QB); LP156WH2 (TL)(R2); LP156WH2 (TL)(RA); LP156WH2 (TL)(RB); LP156WH2(TL)(BA); LP156WH4 (TL)(A1); LP156WH4 (TL)(B1); LP156WH4 (TL)(C1); |
| Chunghwa | CLAA156WA11A; CLAA156WB11A |
| Innolux | BT156GW01 V.1;BT156GW01 V.2; BT156GW01 V.3; BT156GW01 V.4; BT156GW01 V.5; BT156GW01 V.6 |

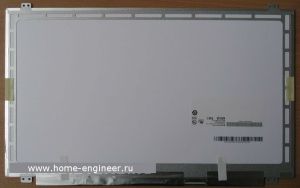

Светодиодные матрицы Ultra Slim
Распиновка на этих матрицах стандартная (разъем 40 pin) и вместо неё можно подключить любую толстую матрицу 15.6 дюйма.
Матрица заработает, и будет показывать, но вставить её в корпус ноутбука не получиться.
У этих матриц небольшая особенность. Они бывают с двумя разными вариантами крепления к корпусу. А именно уши крепления могут быть расположены сверху и снизу матрицы или по бокам.
| Уши с боку | Уши с сверху снизу |
| B156XW03 V.0; B156XW03 V.1 | B156XW04 V.0; LP156WH3 (TL)(A1); LTN156AT11 A01; N156B6-L0D REV.C1 |
Если вам нужно заменить матрицу на ноутбуке, провести профилактику ноутбука, или просто получить консультацию, звоните и мы обязательно поможем!
Звоните или оставляйте заявку прямо на сайте! Наши специалисты с удовольствием помогут Вам!
Рубрика: Выбор устройства, Ноутбуки | Метки: матрица ноутбука, совместимость матриц
Матрицы для ноутбуков Асус — модели, характеристики, аналоги
В приведенной таблице вы найдете маркировку матриц,
установленных в конкретных моделях ноутбуков и нетбуков
Asus, технические характеристики
экранов, а также аналоги для безболезненной
замены
матрицы. Раздел постоянно пополняется.
| Модель ноутбука |
Диагональ экрана |
Разрешение | Тип подсветки |
Разъем | Оригинальная матрица |
Аналоги | Примечание |
| asus eeepc 1201nl | 12,1 | 1366х768 | LED | 30 pin сверху слева | hsd121phw1 | глянц | |
| asus X51R asus X51RL asus F5N asus F3T |
15,4 | 1280х800 | CCFL | 30 pin |
b154ew02 v.7 b154ew04 v.2 N154I3-L02 lp154w01 (tl)(a2) стандартная матрица 15,4 |
||
| asus a52d | 15,6 | 1366×768 | CCFL | 30 pin справа вверху | n156b3-l0b | глянцевая | |
| asus a53s | 15,6 | 1366×768 | LED | 40 pin левый | claa156wb11a | стандартная 15,6 led | глянцевая |
| asus a54h | 15,6 | 1366×768 | LED | 40 pin левый | ltn156at24 | стандартная 15,6 led | глянцевая |
| asus k42d | 14,0 | 1366х768 | LED | левый 40 pin | n140b6-l08 | глянцевая | |
| asus k50a | 15,6 | 1366×768 | LED | 40 pin левый | lp156wh2-tlaa | стандартная 15,6 led | глянцевая |
| asus k50i | 15,6 | 1366×768 | LED | 40 pin левый | b156xw02 v.2 | стандартная 15,6 led | глянцевая |
| asus k52j | 15,6 | 1366×768 | LED | 40 pin левый | lp156wh4-tla1 | стандартная 15,6 led | глянцевая |
| asus k53s | 15,6 | 1366×768 | LED | 40 pin левый | n156bge-l21 | стандартная 15,6 led | глянцевая |
| asus k55v | 15,6 | 1366×768 | LED | 40 pin левый | n156bge-l21 | стандартная 15,6 led | глянцевая |
| asus k56cm | 15,6 | 1366×768 | LED | 40 pin правый |
b156xw04 v6 |
матовая, slim уши верх/низ |
|
| asus n61d | 16,0 | 1366×768 | LED | 40 pin внизу справа | ltn160at06-a01 | глянц | |
|
asus n73j, n73jn |
17,3 | 1600х900 | LED | 40 pin лев | b173rw01 v.5 (auo159e) | глянц | |
| asus n76v | 17,3 | 1600х900 | LED | 40 pin лев | b173rtn01.2 | матовая | |
| asus r510c | 15,6 | 1366×768 | LED | 40 pin правый |
b156xw04 v6 |
матовая, slim уши верх/низ |
|
| asus S6F | 11,1 | 1366х768 | CCFL | 20 pin | LTD111EXDA | матовая | |
| asus X42J | 14,0 | 1366х768 | LED | LP140WH1 (TL)(A2) | |||
| asus X53S | 15,6 | 1366х768 | LED | 40 pin | b156xw02 v.6 | стандартная 15,6 LED | |
| asus X53U | 15,6 | 1366х768 | LED | 40 pin | LTN156AT02 | стандартная 15,6 LED | глянцквая |
| asus X55a | 15,6 | 1366х768 | LED | 40 pin | ltn156at24 | стандартная 15,6 LED | глянц |
| asus x501a | 15,6 | 1366х768 | LED | 40 pin правый | ltn156at20 | b156xw04 v5 | глянц, slim уши верх/низ |
| asus x550v | 15,6 | 1366×768 | LED | 40 pin правый | b156xw04 v6 | матов, slim | |
| asus x551 | 15,6 | 1366×768 | LED |
40 pin левый |
b156xtn02.0 | стандартная 15,6 LED | глянц |
| asus x751 | 17,3 | 1600×900 | LED | 40 pin слева снизу | N173FGE-L23 | стандартная 17,3 LED | глянц |
| asus zenbook u500v | 15,6 | 1920×1080 | LED | 30 pin EDP внизу справа | lp156wf4-spb1 | матовая, IPS, slim уши верх/низ | |
| asus K51AC | 15,6 | 1366×768 | LED | N156 B6-L06 | стд 15,6 | глянец | |
| asus X502c | 15,6 | LED | LP156WH3-TLS1 | глянец, slim | |||
| asus A53 | 15,6 | 1366×768 | LED | CLAA156WB11A | глянец | ||
| asus x75v | 17,3 | LED | N173FGE-L23 | глянец | |||
| asus x551M | 15,6 | LED | B156xTN02.0 | глянец,стд | |||
| asus x552c,x552w | 15,6 | LED | N156BGE-L21 | глянец,стд | |||
| asus k55v | 15,6 | LED | N156BGE-L21 | глянец | |||
| asus k56c | 15,6 | 1366×768 | LED | 40 pin справа внизу | B156XW04 v6 | матовая,slim, верх/низ | |
| asus x550 | 15,6 | 1366×768 | LED | 40 pin справа внизу | LP156WH3-TLT1 | матовая,slim,стд | |
| asus x53B | 15,6 | LED | 40 pin справа внизу | N156BGE-L21 | стд 15,6 | глянец |
Аналоги матриц, указанные в таблице 100% совместимы и
проверены опытным путем. Возможные непроверенные аналоги в
таблице не указаны.
Тип 9. Матрицы для ноутбуков 15.6 «обычные» с разрешением FullHD.
— разрешение: 1920*1080
— диагональ: 15.6 дюймов
— разъем: 40pin
— тип подсветки: LED (светодиодная)
— форм-фактор: стандартная
|
LG-Philips |
Samsung |
AU Optronics |
Chi Mei |
|
LP156WF1 TL ?? |
LTN156HT01 |
B156HW01 V.0 |
N156HGE-L11 |
|
LP156WF2 TL ?? |
B156HW01 V.1 |
N156HGE-L21 |
|
|
B156HW01 V.5 |
|||
|
B156HW02 V.5 |
Далее приведем список экранов, которые не имеют аналогов.
LG-Philips:
LP156WH5 TJ ??
· разрешение: n/a
· диагональ: 15.6 дюймов
· разъем: n/a
· тип подсветки: LED (светодиодная)
· форм-фактор: n/a
LP156WF1 TP ??
· разрешение: 1920*1080
· диагональ: 15.6 дюймов
· разъем: 30pin, DisplayPort
· тип подсветки: LED (светодиодная)
· форм-фактор: стандартная
LP156WF3 SL ??
· разрешение: 1920*1080
· диагональ: 15.6 дюймов, IPS
· разъем: 50pin
· тип подсветки: LED (светодиодная)
· форм-фактор: стандартная
Chi Mei
N156B6-L3D
· разрешение: 1366*768
· диагональ: 15.6 дюймов
· разъем: 40pin
· тип подсветки: LED (светодиодная)
· форм-фактор: стандартная
· 3D, 120 Hz
AU Optronics
B156XW03 V.0
· разрешение: 1366*768
· диагональ: 15.6 дюймов
· разъем: 40pin
· тип подсветки: LED (светодиодная)
· форм-фактор: slim, 10 креплений по периметру
B156HW03 V.0
· разрешение: 1920*1080
· диагональ: 15.6 дюймов
· разъем: 40pin
· тип подсветки: LED (светодиодная)
· форм-фактор: slim, крепления сверху/снизу
B156HW01 V.7
· разрешение: 1920*1080
· диагональ: 15.6 дюймов
· разъем: 40pin
· тип подсветки: LED (светодиодная)
· форм-фактор: стандартная
· не имеет аналогов, уникальная распиновка
B156HW01 V.4
· разрешение: 1920*1080
· диагональ: 15.6 дюймов
· разъем: 40pin
· тип подсветки: LED (светодиодная)
· форм-фактор: стандартная
· не имеет аналогов, уникальная распиновка
