Характеристики провода мгтф

Применение

Провод МГШВ имеет широкое применение в разных сферах – в строительстве, производстве, промышленности, в быту. Применяется провод, как для стационарных, так и для подвижных соединений. Провод используется для внеблочных или внутриблочных соединений при монтаже электроаппаратуры, радиоаппаратуры. Особенно распространено его применение в авиастроении, в кораблестроении.

Особенности применения

Провод МГШВ не имеет каких-либо особенностей – его зачистка и монтаж проводятся в соответствии с общепринятыми правилами.

Нужно отметить, что все выше перечисленное справедливо для провода высокого качества. Низкое качество или брак делают применение провода невозможным ввиду его потенциальной опасности.

У нас вы сможете приобрести провод МГШВ в широком ассортименте (разного сечения). Вся продукция сертифицирована – мы предоставляем сертификат соответствия на каждый тип провода МГШВ.

Мы предлагаем провод МГШВ по доступной цене, в любом количестве.

Другая продукция

Плетенка АМГ
Провод МС 16-13
Провод МС 26-13
Провод МГШВЭ
Провод НВ-4
Провод ШВВП

Описание характеристик

Технические характеристики провода МГТФ соответствуют конструктивным особенностям. Он сделан так, чтобы подходить для решения большого диапазона задач.

Номинальное напряжение переменного тока 250 В, при частоте до 5 кГц, а для постоянного тока – 350 В.
Электрическое сопротивление изоляции не менее 5 МОм, при измерении на отрезке провода в 1 м.
Климатическое исполнение – УХЛ (умеренный и холодный климат).
Диапазон рабочих температур – от -60 до +220 градусов Цельсия.
Допустимая относительная влажность воздуха – 98% при температуре 25 градусов Цельсия.
Диапазон допустимых пределов атмосферного давления – от 0,67 кПа до 295 кПа.
Испытывается напряжением 1,5 кВ, частотой 50 Гц.
Устойчивый к вибрациям, ударам, линейным нагрузкам и воздействию акустических шумов.
Срок службы при соблюдении рекомендуемых условий – не менее 20 лет, хотя в некоторых источниках указано 3 года, возможно принимаются во внимание другие внешние факторы.

Важно: провод МГТФ изготавливается по ТУ 16-505.185-71. Еще одна интересная особенность у МГТФ – это то, что в его диапазоне присутствуют малые сечения: от 0,03 до 2,5 кв

мм. Это позволяет его использовать для соединений внутри электронных устройств. Ниже вы можете ознакомиться с таблицей сечений

Еще одна интересная особенность у МГТФ – это то, что в его диапазоне присутствуют малые сечения: от 0,03 до 2,5 кв. мм. Это позволяет его использовать для соединений внутри электронных устройств. Ниже вы можете ознакомиться с таблицей сечений.

Вес провода МГТФ зависит от ряда факторов: площадь поперечного сечения, количества жил, наличия экрана и пр.

Аббревиатура

Информацию о конструкции и технических характеристиках провода МГТФ можно почерпнуть из маркировки изделия.

Поскольку в аббревиатуре отсутствует буква «А», значит, токопроводящая жила изготовлена не из алюминия.

Буква «М» указывает на то, что данный провод монтажный. Буква «Г» свидетельствует о высоком показателе гибкости данной токопроводящей системы. Провод МГТФ (ГОСТ 22483-2012) является изделием 5-6 класса гибкости.

Наличие в обозначении символа «Т» свидетельствует о том, что изделию присущи теплостойкие свойства. Такой провод можно использовать при температуре, превышающей 100 градусов. Буква «Ф» указывает на материал, из которого изготовлено изоляционное покрытие. В данном случае это фторопласт.

Эксплуатационные характеристики кабеля

Как и кабель МГТФ, МГТФэ применим в разных климатических условиях. Этот кабель может использоваться в широком диапазоне температур – от -60С до +220С, при относительной влажности от 80% и атмосферном давлении от 0,67кПа до 295кПа.

В этих условиях кабель сохраняет свои эксплуатационные характеристики до 20 лет. Кроме того, кабель имеет высокую устойчивость к агрессивным условиям внешней среды, к различным химическим веществам (жиры, агрессивные жидкости, органические растворители). Фторопластовая оболочка тугоплавкая, не боится низких температур. Кабель устойчив к ударным нагрузкам, вибрации, акустическим шумам. Благодаря экранирующей оболочке обеспечивается защита от помех.

Стоит учитывать, что фторопласт имеет высокую холодную текучесть, то есть, кабель МГТФ не используется в условиях постоянной физической нагрузки – возможно повреждение оболочки со всеми вытекающими обстоятельствами. Кроме того, из-за способа нанесения изоляции (обмотка жил фторопластовой пленкой) кабель не имеет высокой влагостойкости. Негативно на изоляцию влияют и резкие перепады температур.

В целом, провод МГТФэ применим в любых климатических условиях. Его можно использовать в холодном, умеренном, теплом влажном, жарком сухом и очень жарко сухом климате, то есть, во всех регионах России.

Технические характеристики на провод МГТФ

Если взять провод МГТФ и технические характеристики данного изделия, то условно их можно разделить на механические и электрические характеристики. Поэтому давайте рассмотрим их по отдельности.

Механические характеристики на провод МГТФ

Основные преимущества провода МГТФ связывают с его механическими характеристиками, но и основные недостатки связаны с этим параметром. Поэтому для начала остановимся на этом критерии выбора провода.

Для любого провода одним из важнейших параметров является его гибкость. Этот параметр определяется классом гибкости, который для проводов МГТФ составляет 5 или 6. Проводов с классом гибкости больше 6 не существует, что позволяет нам сделать соответствующий вывод.

Гибкость провода МГТФ

Еще одним важным аспектом в пользу рассматриваемого вида провода должен стать диапазон температур, в которых провод МГТФ может нормально эксплуатироваться. Он варьирует от — 60⁰С до +220⁰С. Что для тех же проводов из винила с их максимальной температурой в +70⁰С, является просто недостижимым результатом.

Характеристики провода МГТФ

• Но есть у данного провода и весомые недостатки. Прежде всего это влагостойкость, о которой мы уже упоминали. Провод можно эксплуатировать при влажности не выше 80%.
• Еще одним весомым недостатком является невозможность использовать провод в помещениях с резкими перепадами температур. Это может привести к попаданию влаги под слой изоляции и снижению его изоляционных способностей.

Навивка изоляции на провод МГТФ

• Ну и последним, но не менее значимым отрицательным фактором, является текучесть изоляции. Это значит, что при наличии нагрузки на изоляцию провода она будет растягиваться. Это может привести к уменьшению ее толщины, а иногда и к распутыванию изоляции.

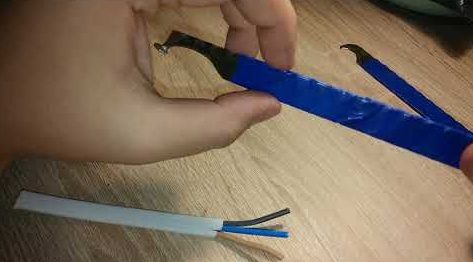

• Нельзя забывать и о том, что если вы собираетесь выполнять монтаж своими руками, то следует применять специальный инструмент для разделки провода. К минусам МГТФ это отнести нельзя, но в качестве дополнительного ограничивающего фактора вполне возможно.
• Что касается цветового оформления жил провода, то здесь имеется только один вариант – бело-розовый. Это цвет фторопласта и дополнительное покрытие на него не наносится. Срок эксплуатации такого провода составляет не менее 20 лет.

Электрические характеристики на провод МГТФ

Но не только механические характеристики провода важны для нас при выборе. В первую очередь любой провод — это проводник электрического тока, поэтому его электрические параметры для нас как минимум не менее важны.

Но прежде чем рассматривать основные электрические характеристики, давайте более подробно остановимся на его номинальных параметрах. Итак, провод МГТФ предназначен для передачи электроэнергии с номинальным напряжением в 250В переменного тока и до 350В постоянного тока. Переменный ток может быть с частотой до 5кГц.

Внутреннее сопротивление провода МГТФ различных модификаций

Одним из основных параметров для любого провода является его внутреннее сопротивление. Данный параметр определяет каковы будут потери электроэнергии в проводнике и понятное дело он напрямую зависит от сечения провода. Например, есть провод МГТФ и диаметр его 14 проволок равен 0,08 мм. Такой провод имеет сечение в 0,07 мм2 и сопротивление в 271Ом/км, а провод сечением в 0,5 мм2 имеет сопротивление в 39Ом/км. Согласитесь, разница существенная.

Технические характеристики провода МГТФЭ

Следующим важным параметром является сопротивление изоляции провода. Для МГТФ данный показатель очень сильно зависит от влажности и в значительно меньшей степени чем у других проводов от температуры. Так при нормальных условиях сопротивление изоляции провода 1 метра длиной составляет 100000МОм. При температуре в 220⁰С данный параметр будет 10000МОм. А вот при влажности воздуха 98% при условии отсутствия конденсации влаги он составит всего 100МОм. Хотя и это отличный показатель.

При приемке в эксплуатацию провод МГТФ должен проходить электрические испытания повышенным напряжением. Так провод МГТФ должен не менее чем 1 минуту нормально выдерживать напряжение в 1,5кВ. А вот для провода оснащенным экраном данный показатель снижен. Для него является нормой испытательное напряжение в 1кВ.

Расшифровка маркировки

В маркировке указан состав проводника – это справедливо для отечественной продукции. Вот как расшифровывается маркировка провода МГТФ:

• М – монтажный;
• Г – гибкий;
• Т – теплостойкий;
• Ф – изоляция из фторопласта.

Модификации:

• Экранированная версия имеет маркировку МГТФЭ. Он нужен для защиты линии связи от наводок при работе около источников сильных электромагнитных полей. Экран выполнен из луженной медной проволоки, для исключения коррозии. Может содержать больше 1 жилы, что отражено на картинке ниже.
• МГТФС – покрыт дополнительной оболочкой из силикона.

Такой материал как фторопласт является хорошим диэлектриком. Также есть варианты МГТФ не с медной, а с серебряной жилой. Наличие различных модификаций значительно расширяет область применения провода.
