Как устроена светодиодная лента

Особенности светодиодных лент

Светодиодная лента — это полоса гибкого материала, обладающего изоляционными свойствами, которая оснащена двумя проводящими шинами из медной фольги, светодиодами и резисторами.

Гибкая полоса с установленными светодиодами создаёт яркий источник света длиной до 5 метров

Конструктивно светодиодная лента представляет собой множество секций, состоящих из трёх диодов и резистора, которые объединены общую цепь. Питание устройства осуществляется за счёт подачи стабилизированного постоянного напряжения 12 или 24 В на проводящие шины, параллельно установленные на ленте. Благодаря такой схеме подключения, к каждой секции ленты подводится именно то напряжение, которое было подано на вход, например, 12 В.

Светодиодная лента состоит из секций по три диода, каждая из которых подключается к источнику питания параллельно

Разбивка ленты на секции очень удобна, так как благодаря этому можно отрезать то количество материала, которое необходимо для конкретной цели. Однако для того чтобы не нарушать функциональность, следует придерживаться целостности секции, отрезая, например, по 3, 6, 9 и т. д. светодиодов.

Светодиодную ленту можно резать на фрагменты с количеством светодиодов, кратным трём

При правильном подключении проводов к шинам питания на секцию или отрезанный участок ленты начнёт поступать напряжение, которое вызовет прохождение тока по светодиодам. Благодаря особенностям своей конструкции, под воздействием тока светодиоды начнут излучать световой поток (светиться). Стоит отметить, что уровень свечения напрямую зависит от величины тока. При слишком маленьком значении тока диод будет излучать тусклое свечение или вообще не будет светиться, а при слишком высоком — быстро испортится и сгорит. В основном среднее значение тока для диодов, использующихся в светодиодных лентах, составляет от 15 до 20 миллиампер (мА).

Пошаговая инструкция подключения

Чтобы подключить к батарейке светодиодную ленту и подсветить ей шкаф или любое другое место в доме, понадобятся следующие инструменты и материалы:

• батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
• паяльник с флюсом и припоем;
• пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;

• тумблер;
• светодиодная лента.

Когда все приготовлено, нужно нарезать изделие на нужного размера куски и припаять к ним провода. Самым сложным в процесс подключения led-продукции к батарейке является пайка проводов. Данный процесс осуществляется следующим образом:

• сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
• затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
• после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;

Припаивание провода и тумблер

затем спаянные таким образом провода следует припаять к выбранной светодиодной ленте. Провод, идущий к плюсу батарейки, нужно припаять на ленте к контакту +12V, второй провод припаиваем к контакту GND.

Припаивание проводов к светодиодной ленте

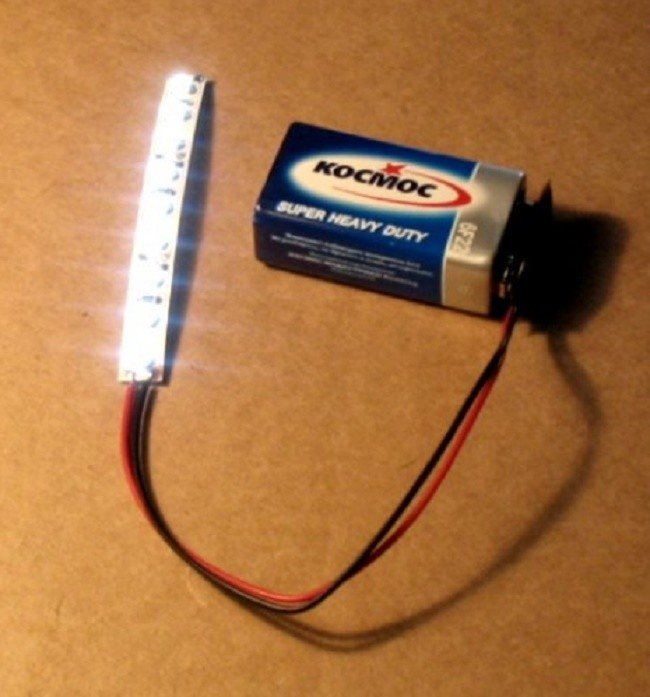

После проделанной работы у вас должно получиться следующее:

Светодиодная лента, подключенная к батарейке

На этом работа по подключению считается законченной.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Видео: подключение герметичного блока питания

https://youtube.com/watch?v=9b89kufyf54

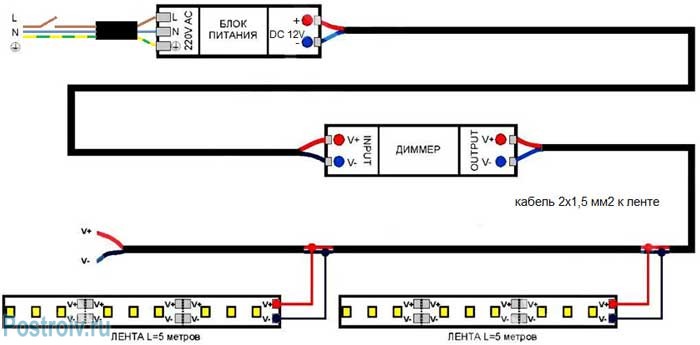

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.

5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Определение мощности

На упаковке мощность одного метра или
всего изделия указывается в ваттах

Главное внимание при подборе блока питания
следует обратить именно на этот показатель

Расчет
мощности 1 метра светодиодной ленты

Значение мощности 1 м Led ленты зависит от
типа светодиодов, которые на ней размещены, и их количества. Если паспорта нет
или значение не указано (не все производители отличаются высоким уровнем
ответственности), нужно отмерить метр рулеткой, определить длину и ширину чипов
и посчитать, сколько их установлено.

По размерам можно определить тип СМД и
найти таблицу со значениями тока (в амперах):

• СМД
  3528 – 0,02;
• СМД
  5050 – 0,02;
• СМД
  5630 – 0,15-0,2;
• СМД
  5730 – 0,15-0,3;
• СМД
  2835 – 0,06;
• СМД
  3014 – 0,03;
• СМД
  3020 – 0,02.

Формула мощности:

P = U*I*N/K, где:

U – вольтаж блока питания;

I — ток;

N – количество чипов на метре;

K – количество SMD,
соединенных последовательно.

Во всех светодиодных полосах на 12 В в
группах, соединенных параллельно, по 3 чипа, поэтому K=3 (для 24 В K=6).

Пример:

Размер чипа SMD 3020 — 30х20 мм, на
метре 30 элементов, блок питания 12 В.

P = 12*0,02*30/3 = 2,4 Вт.

Если чипов 60:

P – 24*0,02*60/3 = 9,6 Вт.

Подбор мощности комплектующих для эффективной работы светодиодной ленты

   Для обеспечения эффективной и долговечной работы всех компонентов цепи, необходимо правильно подобрать их характеристики. В первую очередь необходимо определить потребляемую мощность светодиодной ленты на метр (Ватт).

   Дополнительно требуется рассчитать ток нагрузки (Ампер). Она зависит от установленных светоизлучающих диодов и их количества:

Светодиод	Количество диодов на 1 метр ленты, шт	Мощность 1 метра ленты, Вт	Ток нагрузки для 1 метра ленты, А
SMD3528	30	2,4	0,2
60	4,8	0,4
120	9,6	0,8
SMD5050	30	7,2	0,6
60	14,4	1,2
SMD5630	30	15	1,5
60	30	3,0

   Мощность светодиодной ленты RGB определяет характеристики контроллера или усилителя, к которым она подключается.

   Например, потребляемый ток одного светодиода SMD3528 в ленте RGB равен 0,02А. При условии, что в одном метре ленты 30 светодиодов, получается 0,6А/м. Так как светодиоды подключены секциями по 3 последовательно, то, по законам физики, необходимо разделить ток нагрузки также на 3. Полученные 0,2А умножаем на 5 метров ленты и получаем 1А. Потребляемая мощность пяти метров ленты равна 12Вт (2,4Втх5м). В результате, для обеспечения работы одной ленты SMD3528 (5м) необходимо приобрести контроллер мощностью 12Вт и током нагрузки 1А. Для подключения двух лент SMD3528 характеристики контроллера необходимо удвоить.

   СОВЕТ! Для расчёта мощности усилителя руководствуются аналогичными правилами.

   Мощность блока питания для светодиодной ленты рассчитывается в последнюю очередь, чтобы обеспечить работу остальных элементов цепи. Рекомендуется обеспечить запас мощности не менее 30%, чтобы предотвратить перегрев. Правильное подключение светодиодной ленты к блоку питания обеспечит её долговечную работу.

Разновидности светодиодов

SMD диоды монтируются на гибкую ленту при помощи технологии поверхностного монтажа (припаиваются к плате). Корпуса DIP оснащены ножками, поэтому перед пайкой крепятся на гибкой плате. Полосы с SMD плоские, излучают свет параллельно монтажной плоскости. DIP – это цепочка из цилиндров, которая используется при тюнинге транспортных средств, для оформления больших банкетных залов, фасадов, конструкций наружной рекламы, площадей, даже деревьев.

Для изготовления монохромных (одноцветных) светодиодных лент используются однотипные диоды. Они могут излучать красный, желтый, зеленый, синий, белый свет, реже оранжевый или розовый. Доступны изделия с ультрафиолетовым и инфракрасным излучением для медицинских учреждений, оранжерей, теплиц. Белый свет имеет различные оттенки: желтоватый, нейтральный, синий. При установке 3-х кристаллов в один чип он называется RGB.

Светодиодная полоса может быть обычная и водонепроницаемая (в силиконовой оболочке) в маркировке обозначается буквами RTW.

Степень защиты обозначается буквами IP и цифрами:

• первая – безопасность для людей и уровень защиты от внешних механических воздействий;
• вторая – уровень защиты от повышенной влажности;
• 0 – отсутствие защиты.

При установке в отапливаемых помещениях защита большого значения не имеет. Для влажных помещений выбирается гибкая светодиодная полоса с IP67 и IP68. При монтаже вне помещений IP43 и больше.

В стандартной светодиодной ленте количество светодиодов на 1 метр 30 или 60. При двойном увеличении плотности изделие обозначается как «х2». Если светодиоды установлены в 2 ряда, ставится маркировка «2х2» (на одном метре 120 или 240 чипов).

Светодиодные ленты с SMD фронтальные, излучают свет под углом 120 градусов. Гибкие полосы с DIP торцевые, световой поток рассеивается вдоль плоскости установки, поэтому в помещениях они используются для декоративного освещения.

Ленты формата RGВ

В зависимости от типа организации освещения, световые диодные RGB-ленты могут быть представлены следующими основными типами:

• С использованием световых диодов LЕD-R-SМD-3528 или красных диодов LЕD-R-SМD-5050, LЕD-G-SМD-3528 или зеленых диодов LЕD-G-SМD-5050 и LЕD-В-SМD-3528 или синих диодов LЕD-В-SМD-5050. Такие светодиоды припаиваются триадами на протяжении всей длины осветительной ленты. Цветовое изменение достигается посредством группового смены интенсивности освещения.
• R, G и В световые диоды, относящиеся к серии SМD-3528 с размерами 3,5х2,8 мм2 способствуют излучению светового потока в пределах 0,6-2,2lm. Серия SMD-5050 светит ярче, а световой поток варьируется в пределах 2-8lm. Такой тип осветительных лент представлен светодиодами LЕD-RGВ-SМD-3528 или LЕD-RGВ-SМD-5050.

Отличительной особенностью таких светодиодов является наличие в одном корпусе красных, зеленых и синих световых диодов, поэтому поток освещения составляет всего 0,3-1,6lm и 0,6-2,5lm соответственно.

Высокая эффективность цветовой градации обуславливается оптимальным расположением всех излучателей.

Разновидности

Для изготовления светодиодные ленточных
полотен используются 2 технологии: SMD и DIP. По расположению источников света
они делятся на фронтальные (угол рассеивания света 120 градусов) и торцевые
(угол рассеивания света 90 градусов). Доступны модели с другими углами
рассеивания, предназначенные для фокусирования луча на отдельные предметы.

Некоторые производители выпускают полосы различных цветов и оттенков, в том числе нестандартных, совмещающие белые и RGB диоды, изделия типа бегущая волна (огонь), инфракрасные и ультрафиолетовые комплекты. Самая высокая популярность у изделий из SMD 3528 и 5050 SMD, отличающихся по цвету, яркости и количеству источников света на 1 метр.

Маркировка

Маркировка светодиодных лент достаточно сложная, важно уметь ее расшифровать

Например, в маркировке RT3-5000 12V White (3528, 300 LED,
W) указывается:

• серия
  (первые буквы);
• длина
  (4 цифры);
• напряжение
  питания;
• вид
  и количество диодов;
• цвет
  основания.

Плотность
размещения светодиодов на ленте

У стандартных лент из светодиодов на одном метре может быть 30, 60, 90, 120, 240 чипов. Чтобы увеличить поток света, производятся ленточные изделия, на которых диоды расположены в 2 и 3 ряда (редко – в 4 ряда).

Величина светоотдачи

Светоотдачей называется отношение значения потока света к мощности. Этот параметр измеряется в люменах на ватт, поэтому зависит от того, из каких диодов изготовлена полоса и сколько их на одном метре. Например, один светодиод SMD 3014 потребляет 0,1 Вт. Если на метре их 120, световой поток будет 1200 лм, светоотдача — 1200/12 = 100 лм/Вт. Отдача света прямо пропорционально мощности, которая требуется для работы изделия определенной длины.

Напряжение
питания и мощность

Степень защиты

Степень защиты в маркировке обозначается
буквами IP и двумя цифрами.

Ленточные светодиодные изделия бывают:

• без
  защиты (IP20);
• защищенные
  от влаги нанесенным сверху эпоксидным покрытием (IP54 или IP65);
• в
  трубке из силикона (IP67);
• в
  трубке из силикона с заливкой эпоксидным составом (IP68).

Если указан уровень защиты IP33, то лента все равно не защищенная.

Цвет
свечения

На оттенок света рядовой потребитель
обращает особое внимание. Ему требуется или одноцветное, или многоцветное
освещение

К первому виду лед относятся изделия с белым, красным, зеленым, синим, желтым свечением. Реже встречаются полосы, лампочки которых излучают фиолетовый, бирюзовый, пурпурный, оранжевый или малиновый цвет. Белые светодиоды отличаются цветовой температурой (холодные, нейтральные, теплые). К нестандартным относятся полотна ультрафиолетового и инфракрасного цвета.

Многоцветные полосы производятся из RGB
и RGBW светодиодов. Они состоят из нескольких кристаллов разного цвета. Для
подключения кроме резистора требуется контроллер, распределяющий питание по
отдельным каналам.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Расчет освещенности

Выясняя, как подключить светодиодную ленту, необходимо для начала рассчитать требуемую мощность изделия и его метраж для создания достаточной освещенности выбранной зоны.

Для популярных диодов есть данные по светимости одного элемента и/или всех элементов, установленных на одном метре ленты.

Если известно, что метр ленты с диодами 3525 в количестве 60 штук дает свечение 300 люмен, 1 такой диод обеспечивает световой поток в 5 люмен. Один метр ленты дает свечение, примерно равное потоку излучения от лампы накаливания 10В (15 люмен на 1 Ватт).

Важно: влагозащищенные ленты за счет изоляции дают поток светимости на 10…30% меньше, чем аналогичные модели без защиты.

Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты. Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами.

Так, для полноценного освещения в комнате (примерно 250 Вт лампы накаливания) размерами 5х3 м потребуется:

• общий световой поток 250х15=3 750 лм;
• на каждый метр ленты, проложенной по периметру комнаты приходится 3 750/15 = 250 лм;
• с учетом потерь на отражение от потолка 40% на каждый метр ленты требуется светимость примерно 426 лм;
• под такие требования примерно подходят светодиоды SMD3014-60, SMD3528-120 и SMD5050-30, причем первые два дают избыточную освещенность, третий – недостаточную.

Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей. Запас светимости в сторону увеличения составляет 5…10%.

Расчет для подключения светодиодной ленты RGB и монохромной не различаются.

Типы блоков питания

Прежде всего, нужно определить, где будет установлен блок питания. От этого зависит тип блока, который вам нужно будет приобрести. Блоки питания делятся на три типа:

1. в пластмассовом корпусе, как блоки питания ноутбука или планшета. Их легко спрятать под подвесным потолком или в шкафу, но мощность их не очень велика. Мощность таких блоков не более 75Вт;
2. в алюминиевом корпусе, герметичные; Их мощность может быть до 100Вт. Эти блоки больших размеров, но не боятся воды и низких температур. Их используют в подсветке рекламы и витрин магазинов;
3. в перфорированном корпусе, со встроенными кулерами или без них. Эти блоки могут быть любой мощности. Если в них встраивается кулер, то блок при работе шумит. Их целесообразно использовать, если в доме или квартире прокладывается отдельная сеть 12V. В любом случае, блоки этого типа нельзя устанавливать в замкнутое пространство. Для нормального охлаждения эти блоки нуждаются в хорошей циркуляции воздуха.

Блоки питания могут быть разной сложности. В некоторых встраивается диммер — устройство, позволяющее регулировать яркость свечения ленты. Они могут быть с дистанционным управлением и программируемые по времени включения и отключения. Если диммера нет, а вы хотите его установить, то придется покупать его отдельно. В некоторых блоках питания есть возможность регулировки выходного напряжения для компенсации падения напряжения в длинных проводах. Блоки питания отличаются еще и ценой. От дешевых, но вполне надежных до дорогих, известных фирм. Очень дешевые блоки непонятных производителей лучше не покупать. Никто не даст гарантию, что он будет работать длительное время, а не сгорит через две недели или при коротком замыкании. В тоже время, в хороших блоках есть защита короткого замыкания и от перегрузки.
