Какие инструменты должны быть у домашнего электрика?

Стяжки

Очень практичными будут нейлоновые стяжки. С их помощью можно выполнить долговременный крепеж. Некоторые условия могут создавать ряд неудобств. Ими можно зафиксировать различные кабеля и провода.

Штангенциркуль с ЖК дисплеем

На одной части стяжек находится закрывающая часть, а на другой зубчики. Благодаря им, эти хомуты не раскрываются самостоятельно. Основные типы нейлоновых стяжек:

• Устойчивые к заморозкам нейлоновые стяжки, они могут выдержать резкую смену температурного режима. Их производят из особого нейлона, который не плавится при высокой температуре.
• Стяжки, которые можно открывать. Их изготавливают таким образом, что хомуты можно использовать по несколько раз;
• Также производят стяжки, которые оснащены табличкой для названия. Достаточно удобный вариант для строительных работы, чтобы записывать нужную разметку и прочее.

Пассатижи

Пассатижи являются распространенным многофункциональным инструментом, относящимся к группе слесарно-монтажных. Их основным предназначением служит зажим и захват различных деталей, а также труб.

Наиболее часто они применяются для:

• Зажима некрупных деталей в процессе обработки (как аналог ручных тисков).
• Обжатия клемм на электрическом проводе при условии, что под рукой отсутствует специальный инструмент.
• Захвата предметов, обладающих высокой температурой, в том числе, раскаленных.

По сути своей, пассатижи универсальны и присутствуют в арсенале любого мастера.

Электрики в своем наборе используют диэлектрические модели. В целом, они похожи на комбинированные, которые будут описаны ниже. Отличием служит изоляционное покрытие на ручках инструмента.

К сведению. Этот вид пассатижей может выдержать напряжение, как минимум равное 1000 В. На рукоятках инструмента обязательно указывается то предельное значение напряжения, которое конкретная модель может выдержать.

Как и в автомастерской. Электрику тоже приходится крутить гайки, только маленькие

Мультиметр

Мультиметр, его также называют тестер — популярный измерительный инструмент, применяется для замера всех основных параметров электрических схем. Он замеряет сопротивление, силу тока, напряжение, и различные показатели.

Электрический тестер

Аналоговый мультиметр

Основным преимуществом классических видов будет надежность и низкая стоимость. Но в таких приборах слишком большая погрешность. Поэтому для работы их не рекомендуется использовать, а вот для домашнего применения вполне сгодится.

Цифровой мультиметр

Главным различием будет то, что в цифровых видах все показатели выводятся на жидкокристаллическом экране.

Чтобы произвести замеры, нужно подключить черный провод на минус, а красный на плюс.

Разные типы и размеры отверток

В основном почти все модели отверток имеют рукоятку следующего типа: конец с широким круглым «затылком» без острых углов, около стержня — узкий промежуток. Ее длина в основном увеличивается пропорционально размерам инструмента. У небольших видов с коротким стержнем, которые используются для работы в труднодоступном пространстве, ручка по форме похожа на шарообразную. Круглая рукоятка предназначена для того, чтобы отвертка не падала со столов или других поверхностей. Для повышения сцепления с рукой поверхность ручки, обрабатывают резиной.

Шуруповерт фирмы BOSCH

При подборе отвертки необходимо взять ее и попробовать покрутить. Если инструмент подходит, то он будет приятно лежать в ладони. Приобретая дешевый инструмент, обязательно необходимо осмотреть торец ручки. Он всегда гладкий, без выпуклостей.

Виды отверток и их предназначения:

Модель отвертки
Описание
Плоская
Ее также еще называют прямошлицевой, потому что вид ее рабочей части похож на плоскую лопатку. Она используется для работы с винтами, их можно встретить в (креплении розеток, дверных петель, простых полок и других элементов). Данная отвертка постоянно используется в быту.
Крестовая
Рабочая сторона похожа на конусообразный вид, имеет четыре грани в виде креста. Благодаря такой модели получается много мест соприкосновения, а рабочий контакт повышается почти втроем, по сравнению с моделью, указанной выше

Получается прочно затянуть крепеж, что достаточно важно, потому что такая отвертка часто используется в ремонте машин или техники.
Звездообразная
Рабочая часть имеет сечение в виде шестиконечной звездочки. Крепеж с таким наконечником применяется при сборке мобильных телефонов и другой техники, потому сфера применения этой модели очень узкая.

Кончик крестовой отвертки

Гаечные ключи

Гаечные ключи – основной инструмент не только сантехника, но и электрика. Электрик на стадии монтажа зачастую пользуется таким инструментарием.

Гайки электрику тоже приходится крутить

Разновидности ключей:

• болонные;
• воротки;
• динамометрические;
• искробезопасные;
• ключи для болгарки;
• шлицевые;
• ключи для электрошкафов;
• разрезные;
• ключи универсальные;
• комбинированные;
• ключи рожковые;
• разводные.

Среди огромного множества выбирать можно долго, и нет особого смысла. Электрик так же, как и сантехник, может вместо огромного набора гаечных ключей, может применить обычный и универсальный разводной вариант. Внешне представляет собой обычный инструмент, но при этом имеет раздвижной зев, благодаря которому можно подстроиться под любой размер гаек. Ручка разводного ключа может иметь специальное диэлектрическое покрытие.

К сведению. Такой ключ подходит для работ с электро-устройствами, находящимися под напряжением.

Часто приходится определять наличие напряжения в сети

Монтаж проводки

Рассмотрим, что нужно для электромонтажных работ в доме и квартире. К материалам для монтажа электропроводки относится в первую очередь кабельная продукция

В большинстве случаев не уделяют должного внимания такому важному вопросу и доверяют подрядчикам. Однако качество кабеля определяет долговечность электромонтажа

Для прокладки проводки в квартире нужно использовать кабель типа ВВГ. Он состоит из гибкой монолитной жилы из меди, виниловой оболочки жил и общей оболочки из винила.

Сейчас на рынке представлены его модификации:

• ВВГнг — приставка -нг, говорит о том, что кабель выполнен из материалов, которые не распространяют горение.
• ВВГнг-LS — приставка -ls, говорит о том, что он не только не распространяет горение, но и выделяет малое количество дыма.

Также для электромонтажа проводки можно использовать кабель NYM, он состоит из гибких многопроволочных медных жил покрытых оболочкой из ПВХ и общая оболочка выполнена также из ПВХ. По остальным характеристикам он подобен ВВГнг-LS.

Провода ПВС и шнуры марки ШВВП не предназначены для использования в постоянной проводке. Их предназначение — это удлинители и использования в качестве питающего шнура для подвижных электроприборов и бытовой техники.

Для соединения проводов понадобятся клеммники WAGO, клеммные колодки стандартного образца либо специальные гильзы. Также можете соединять провода сваркой, однако для этого понадобится специальный сварочный аппарат и такие расходные материалы, как электроды и флюс.

Набор коронок

Коронка по металлу должна быть в наборе для домашнего ремонта. Наличие такой коронки очень часто помогает экономить средства и время.

Необходимо приобретать только качественное изделие, желательно у известных производителей.

Коронка по металлу

На коробке обязательно должны быть написаны размерные характеристики, страна-изготовитель (от этого зависит качество коронки), сырье из которого изготовлена. Если маркировка не указана, то лучше не покупать этот товар.

В ходе применения нельзя игнорировать рекомендациями завода. Использование коронки не по назначению может просто ее сломать или деформировать.

Характеристики металлической коронки:

• Повышенное качество сырья, из которого изготовлена, поэтому обрабатывать можно любой металл;
• наличие боковых дырок, которые создают отвод остатков и остывание режущей части;
• Вид и особенность расположения резцов, которые выполняют работу;
• Глубина может достигать 50 мм.

Отвертки разных типов и размеров

Наиболее часто используемыми в работе инструментами являются отвертки различных типов. Они необходимы для затягивания контактных клемм, закручивания саморезов и болтов, а также при демонтаже старого оборудования. Лучше всего приобрести длинные изолированные отвертки, имеющие плоский и крестовой шлиц, двух или трех различных размеров (в зависимости от особенностей выполняемых работ).

Не лишним будет также приобрести универсальный набор с различными насадками. Однако он необходим в основном при специфических работах и начинающим электрикам будет практически бесполезен.

Чемодан электрика

Комплект инструментов упаковывается в чемодан. Минимальный набор состоит из 6 предметов:

• прибор, измеряющий напряжение в сети;
• отвертка диэлектрическая;
• плоскогубцы:
• лента изоляционная;
• нож;
• паяльник.

Кроме этих приспособлений, в чемодан вкладывается дополнительный инструмент электрика. В него входят следующие приборы:

• клещи;
• отвертка-индикатор для проверки наличия фазы;
• молоток;
• пассатижи;
• гаечные ключи;
• разноцветные изоляционные ленты;
• термоусадки.

Набор электрика в дипломатах иногда содержит много предметов. С их помощью проводятся электромонтажные работы высокой сложности. Такие чемоданы предназначены для профессионалов высокого класса.

Электроинструмент

Эта часть не обязательна и зависит от типа и объема работ, которые вы собрались выполнять. Если вы будете делать самостоятельно проводку и для ее прокладки нужны будут штробы, вам точно не помешает перфоратор. С его помощью модно будет сделать канавки под провода. Чтобы высверлить отверстия под установку розеток и выключателей нужна будет дрель с насадками «коронка» подходящего размера. Если штробы будут небольшой длинны, с ними может справиться дрель с ударным механизмом. Тогда нужен только один инструмент, но хорошего качества.

Две операции, которые надо делать при монтаже скрытой проводки своими руками

Это тот минимум, который упростит работу. Хотя можно справиться и молотком с зубилом. Просто займет это больше времени и потребует больше физических усилий.

Изолента

Изоляционная лента предназначена для того, чтобы изолировать различные предметы в ходе инженерно-технической работы. Наиболее востребована она именно во время электроремонтной и электромонтажной деятельности. В ходе них лента служит изоляцией, если:

• Проводится сращивание проводов и кабелей.
• Осуществляется изоляция токоведущей части.
• Изолируются электрические провода.

Изоляционная лента позволяет предотвратить прикосновения людей к ним. Также предупреждает опасность короткого замыкания в сети.

К сведению. Изоляционную ленту можно использовать в качестве маркировки.

Существует два вида:

• поливинилхлоридная (ПВХ);
• хлопчатобумажная (ХБ).

Изоляцию можно применять и как цветную маркировку, например, полярности

ПВХ модификация представляет собой ленту толщиной 0,13-0,2 сантиметра и шириной как минимум 1,3 сантиметра. На нее нанесен клеевой слой.

Именно лента ПВХ чаще всего помещается в набор электрика универсальный. Это объясняется тем, что она может выдержать напряжение до 4000 В. К тому же, она отличается прочностью, эластичностью и липкостью.

К сведению. Изоляционная модель из ПВХ может выдержать температуру от -50 до +50 °С.

Лента ХБ значительно уступает ПВХ по диэлектрическим свойствам. Поэтому редко применяется специалистами-электриками. Ее преимуществами являются термо и влагоустойчивость.

Руками изоляцию не снимешь

Электроинструмент

• сверлить отверстия практически в любых материалах;
• высверливать гнезда под розетки, включатели и распаечные коробки диаметром до 65 мм;
• делать штробы.

При выборе перфоратора очень важно обратить внимание на его патрон. К примеру, патрон SDS может зажимать бур, хвостовик которого имеет максимальный диаметр 10 мм. SDS Max зажимает хвостовик диаметром до 18 мм

SDS Max зажимает хвостовик диаметром до 18 мм.

Что касается лопаток, то их несколько видов: широкая, узкая, скругленная – они используются для выборки бетона. А заостренная (пика) – для долбления.

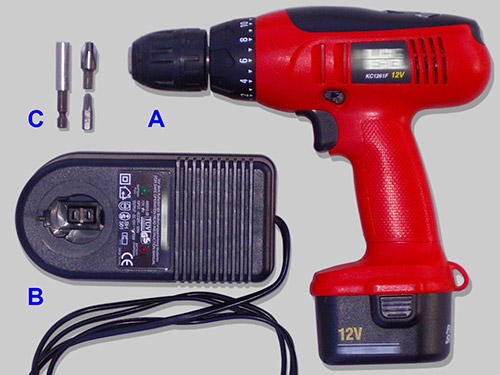

Второй в списке электрических инструментов электрика – это шуруповерт. В основном его используют при сборке распределительного щита. В остальных случаях пользуются отвертками.

И третий – это штроборез. Он намного эффективнее перфоратора. С ним процесс штробления происходит в несколько раз быстрее, сами штробы получаются аккуратными. Правда, стоит этот прибор недешево.

Индикаторные отвертки

Индикаторные отвертки в народе называют тестером напряжения. При помощи индикационных устройств можно проверить напряжение и определить фазу. Если прикоснуться индикаторной отверткой к фазному проводу, сразу начнет светить лампочка. Если же проводка с нулевой фазой, сигнала не будет.

Существуют подобные тестеры со звуковым вещанием. Такая модель обязательно должна быть у электрика и просто у обычного практичного хозяина. Есть модели контактного и безконтактного типа.

Мультиметр окажется полезным в быту

Во время работы с моделями контактного типа, нужно коснуться пластины, расположенной на ручке отвёртки с целью замыкания цепи. На модификациях бесконтактного вида встроена батарейка. С ней проще определять порывы провода.

Индикаторные тестеры могу работать с различным диапазоном напряжения. Есть низковольтные и высоковольтные тестеры. Длинна таких предметов различна. От коротких до длинных.

К сведению. Это предмет профессионального использования.

Заряд аккумулятора необходимо контролировать

Диэлектрические перчатки

Существует большое количество разновидностей средств защиты при работе с электричеством. Средства защиты используют как на руках, так и ногах электромонтера. Особенно в тех случаях, когда проводятся работы под высоким напряжением. В таком случае используют диэлектрические перчатки, разработанные по государственному общесоюзному стандарту (ГОСТ) или технологиям зарубежных коллег.

Набор электромонтажника хорошо помогает при работе

Диэлектрические перчатки изготовлены из резины с повышенной электропрочностью. Модели для электрика изготавливают из высококачественного каучука, в соответствии с техническими требованиями к материалам для защиты рук. Реже используют латексные или силиконовые составляющие.

Руки находятся под самым большим воздействием при работе с ручным электроинструментом

Все изделия должны быть надежными и устойчивыми к разрывам и образованию потертостей.

Электропрочные перчатки используются в качестве основного и дополнительного средства защита в зависимости от напряжения в электропроводке.

СИЗ для рук обязательно к исполнению

Перчатки маркируются: «Эв» или «Эн». Изделия с указанием «Эв» используют, как основное средство защиты при работе с напряжением в установке более 1000 вольт. Модели с маркировкой «Эн» с электросетью ниже 1 кВ. Также диэлектрические перчатки на производственных работах подразделяются на классы в зависимости от уровня напряжения. Всего их выделено шесть:

• «00» — 500В;
• «0» — 1000В;
• «1» — 7500В;
• «2» — 17000В;
• «3» — 26500В;
• «4» — 36000В.

К сведению. Класс «00» в соответствии с ГОСТом позволяет работать в бытовых условиях при низком напряжении. Чем выше классификация, тем более значительны мощности.

Выбор перчаток должен быть правильным и соответствовать размеру руки, чтобы работать в них было удобно и свободно

К каждой паре в комплекте идёт технический паспорт с указанием основных параметров, на которые обязательно следует обратить внимание. В работе с высоким напряжением, необходимо использовать только перчатки, выполненные из двух слоёв высокопрочной резины

Перед использованием необходимо осмотреть на наличие проколов, порезов, спайки швов если они имеются. После проведения работ необходимо промыть и очистить от загрязнений, и обязательно просушить до начала предстоящей смены.

Каждая партия перчаток имеет свой срок годности, который указывается на упаковке или в сертификате качества

Стоит обращать на это внимание при покупке

Электрики должны работать с винтами соответствующим инструментарием

Инструменты для очистки проводов от изоляции

Для очистки проводов от изоляции используют различные инструменты: электромонтажные ножи или специальные приспособления для снятия изоляции. Ножами, как правило, пользуются профессионалы. Новичкам же использовать ножи (и тем более различные резаки) не рекомендуется, поскольку из-за отсутствия опыта можно легко повредить жилу кабеля (или несколько жил многожильного кабеля), а это снизит надежность всей монтируемой электроустановки. Если же средства не позволяют купить специальный инструмент для снятия изоляции, можно использовать электромонтажный нож с не острым лезвием.

Следом за ним на фото приведен специальный инструмент для снятия изоляции, ассортимент которого сейчас представлен огромным числом моделей различных ценовых категорий. Благодаря такому выбору даже начинающий электромонтажник сможет выбрать доступный и подходящий ему инструмент.

Индикаторные отвертки

Индикаторные отвертки (индикаторы фазы) служат для проверки наличия напряжения в сети, а также для определения фазного провода. Этот инструмент обязательно должен быть у каждого электрика. При касании фазного провода загорается сигнальная лампа, при касании нулевого провода лампа не горит. Перед измерением необходимо коснуться пальцем или рукой сенсора на рукоятке отвертки (обычно он расположен в ее торце). На фото ниже показаны различные индикаторные отвертки.

В похожем исполнении также выпускают индикаторы скрытой проводки. Они также бывают необходимы при поиске неисправностей проводов, которые проходят внутри отделки стен.

Помимо простых индикаторов фазы в виде отверток существуют трехфазные индикаторы. Они имеют четыре клеммы (три фазные и одну нулевую). При правильном подключении фазных проводов индикаторный диск вращается в направлении, указанном стрелкой. Отметим, что этот прибор относится к специфическим и применяется в основном профессионалами при работе с двигателями и другим оборудованием, питающимся от трехфазной сети.

Измерительные приборы

Работа с электричеством связана с регулярным контролем его наличия/отсутствия. В набор электрика обязательно входят мультиметр и индикаторная отвертка. Можно обойтись без индикаторной отвертки (хоть с ней гораздо проще работать временами), но без тестера — не получится.

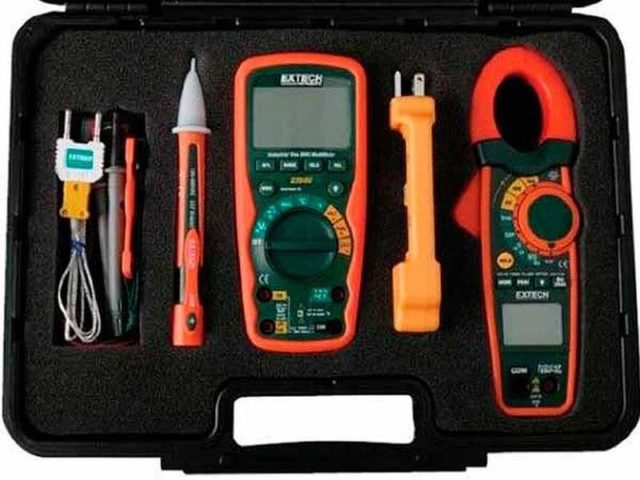

Профессиональные электрики имеют больше измерительных приборов

Индикаторная отвертка

Это очень простой и недорогой инструмент, который позволяет определить наличие напряжения. Индикаторные отвертки есть нескольких типов:

С неоновой лампочкой и контактной пластиной

Чтобы проверить наличие напряжения, жалом индикатора надо прикоснуться к токоведущей части, а рукой (пальцем, ладонью — не важно) — к контактной пластине, которая обычно находится на конце рукоятки. Если напряжение есть, лампа подсветки засветится

Устройство простое и недорогое, но имеет существенный недостаток — не показывает малые напряжения. Только те, которые выше 60 В, обязательный контакт с телом человека — только так цепь замыкается.

Со светодиодной лампочкой и встроенным элементом питания (пальчиковой батарейкой). При работе с этой индикаторной отверткой, ею просто прикасаются к проводам, контактам и т.д. Если есть напряжение — лампочка светится. Достоинство — «видит» малые напряжения (ниже 60 В), недостаток — необходимо следить за состоянием батарейки. Если светодиод не загорелся, на всякий случай, протестируйте индикатор на предмет его исправности прикоснувшись к проводу 100% находящемуся под напряжением. Если в этом случае лампочка загорелась — индикатор исправен и его показаниям можно верить (может батарейка села и он просто в нерабочем состоянии).
Многофункциональная индикаторная отвертка. Это более сложные устройства, которые кроме определения наличия/отсутствия напряжения могут находить скрытую проводку, определять полярность напряжения и некоторые другие функции. Как индикатор скрытой проводки это не самый лучший прибор, но для домашнего использования пойдет.

Который из этих инструментов вы включите в свой набор электрика — выбор ваш. Все они успешно справляются с задачей — проверить наличие напряжения.

Мультиметр

Если вы серьезно решили заниматься домашней электрикой, в вашем наборе инструмента должен быть мультиметр. Этот прибор позволяет измерять обширный спектр электрических параметров:

• измеряет силу тока и напряжение (постоянное и переменное);
• меряет сопротивление;
• позволяет проверить целостность проводов (режим прозвонки) и оценить состояние их изоляции;

• проверить работоспособность диодов.

Набор этих функций есть в любом более-менее нормальном мультиметре, в более серьезных есть и другие функции, но они не всегда востребованы. Основная задача — научиться пользоваться мультиметром. Это не так сложно, но надо разобраться в деталях.

Для набора домашнего электрика — индикаторная отвертка и мультиметр — это все измерительный инструменты, которые необходимы.

Ручной инструмент электрика

Для работы в собственном доме или квартире при монтаже электропроводки требуется малый электромонтажный набор. В него входят необходимые инструменты для электрика: простые и специальные отвертки, ножи и плоскогубцы или пассатижи. Для выявления неисправностей в сети необходимы специальные приборы и инструменты. При их выборе следует помнить об особенностях каждого предмета.

Ножи выбирают 2 видов: специальный и дополнительный. Специальным ножом снимают изоляцию с проводов, не нанося повреждений металлическим жилам. Дополнительный используется для обрезания изоленты, придания размеров пластиковым деталям, которые применяются в электромонтаже. Выполнены изделия в виде перочинного ножа, канцелярского с выдвижным лезвием или представляют собой рукоятку с маленьким и узким лезвием.

Отвертки нужны простые и электротехнические с жалами разных форм: прямым, крестообразным и др. Они оснащены ручками из диэлектрического материала. Если отвертка электрика имеет выступы или пупырышки, ее удобнее держать в руках. Специальный упор для пальцев сохранит ладонь от поражения током. Изоляционная рукоятка выдерживает напряжение до 1000 В.

Головки винтов, предназначенные для отверток, бывают 6 разновидностей. В работе электрика чаще используются плоский инструмент (SL), крестовый (PZ или PH). Остальные шлицы встречаются редко. Отвертки с плоским наконечником имеют размеры. В чемодане электрика это 3, 4 и 5 мм. Крестовые — 1 и 2 мм. Можно приобрести набор электромонтажного инструмента с 1 рукояткой и несколькими сменными битами.

Полезной является динамометрическая отвертка. Часто при монтажных работах приходится закручивать винты с усилием, измеряемым динамометром. В этих случаях на помощь приходит динамометрический инструмент. В комплекте этот предмет встречается редко, даже многофункциональный набор электрика не всегда имеет его.

Индикаторные отвертки — дешевый инструмент для определения напряжения. Они бывают нескольких типов:

• имеющие неоновую лампочку;
• оснащенные светодиодной лампочкой и пальчиковой батарейкой;
• многофункциональные.

Жалом первой отвертки касаются провода, рукой — контактной пластины, находящейся на ручке. При наличии напряжения лампочка загорится. Недостаток — не реагирует на напряжение ниже 60 В. Вторым прибором касаются контакта, лампочка загорится при наличии напряжения. Достоинством является реакция на низкие напряжения, недостаток — нужно постоянно следить за работоспособностью батарейки.

Многофункциональный вариант изделия — сложный, он помогает определить полярность, найти скрытые в штукатурке провода.

Пассатижи и плоскогубцы электромонтажника входят в набор. Ими удобно загибать провода, скручивать, поддерживать при монтаже. Пассатижи с губками сложной формы и насечками помогают поддерживать провода разного диаметра. Есть небольшие кусачки, но перекусывать провода лучше специальными кусачками или бокорезами.

Плоскогубцы имеют удлиненные тонкие губки, позволяющие поддерживать провода в труднодоступных местах. Разновидность инструмента — круглогубцы. Они имеют рабочую часть круглой формы. Используются при формировании на концах проводов петель различного диаметра. Все предметы имеют изолированные ручки с упорами для рук.

При монтаже проводов приходится снимать часть изоляции. Делать это можно ножом, кусачками, но лучше стрипперами, которые входят в некоторые наборы. Купить его можно отдельно, для работы сгодится дешевый инструмент китайского производства.
