Какое напряжение в телефонной линии связи?

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20, лет встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Это интересно: Ромашки из пластиковых бутылок

Характеристики

Напряжение ожидания: 60В

Напряжение в линии, когда поступает звонок: 120В

Форма сигнала: синусоидальная; трапецеидальная форма сигнала применяется для усиления мощности вызова.

Напряжение ожидания – 60 Вольт, причём относительно заземления на одном проводе «–», на другом «0». Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети. Если заземлить его у абонента, то есть в квартире, то телефон работать не будет (возможно, не для всех типов АТС).

При поднятии трубки абонентом со станционной стороны напряжение переключается на 12 Вольт с той же полярностью.

При импульсном наборе номера происходят кратковременные разрывы цепи (число разрывов равно набираемой цифре номера, а «0» — 10), что вызывает импульсные скачки напряжения до 60 Вольт.

При разговоре и тональном наборе номера постоянная составляющая напряжения всё те же 12 Вольт.

При «вызове», то есть при сигнале звонка на телефонный аппарат поступает напряжение переменного тока в 120 Вольт.

Все напряжения могут меняться в пределах 10-15% в зависимости от типа станции и удалённости от неё абонента.

Стандарт некоторых стран европейской зоны отличается нашего, что в своё время вызывало массовое выгорание импортных аппаратов, ввозимых в страны СНГ. Там напряжение ожидания 48 вольт.

Историческая справка

Од­на из пер­вых опыт­ных ЛЭП по­сто­ян­но­го то­ка про­тя­жён­но­стью 57 км при на­пря­же­нии 1,5–2 кВ со­ору­же­на ме­ж­ду го­ро­да­ми Мис­бах и Мюн­хен в 1882 франц. учё­ным М. Де­пре. В 1891 впер­вые в ми­ре осу­ще­ст­в­ле­на элек­тро­пе­ре­да­ча трёх­фаз­ным пе­ре­мен­ным то­ком при на­пря­же­нии 8,5 кВ на 170 км от ГЭС «Lauffen» до г. Франк­фурт-на-Май­не, спро­ек­ти­ро­ван­ная и по­стро­ен­ная М. О. До­ли­во-Доб­ро­воль­ским. Пер­вые ка­бель­ные ли­нии (под­зем­ные, ра­ди­ус дей­ст­вия 1 км, на­пря­же­ние 2 кВ) в Рос­сии поя­ви­лись в кон. 1870-x гг.; элек­тро­энер­гия, по­сту­пав­шая в ка­бель­ную сеть, ис­поль­зо­ва­лась гл. обр. для ос­ве­ще­ния ча­ст­ных до­мов. В 1897 пу­ще­ны в экс­плуа­та­цию на Лен­ских зо­ло­тых при­ис­ках элек­тро­стан­ция трёх­фаз­но­го то­ка и ЛЭП на­пря­же­ни­ем 10 кВ, дли­ной 13 км; в 1914 Р. Э. Клас­сон по­стро­ил ЛЭП «Элек­тро­пе­ре­да­ча» Бо­го­родск – Мо­ск­ва на­пря­же­ни­ем 70 кВ; в 1922 пу­ще­на в экс­плуа­та­цию ЛЭП на­пря­же­ни­ем 110 кВ Ка­шир­ская ГРЭС – Мо­ск­ва. В 1927–29 со­ору­же­на двух­цеп­ная коль­це­вая сеть на­пря­же­ни­ем 110 кВ во­круг Мо­ск­вы; в 1933 по­строе­на пер­вая в СССР ЛЭП на­пря­же­ни­ем 220 кВ Ниж­не­свир­ская ГЭС – Ле­нин­град; в 1950 пу­ще­на в экс­плуа­та­цию опыт­но-пром. ЛЭП по­сто­ян­но­го то­ка Ка­ши­ра – Мо­ск­ва на­пря­же­ни­ем 200 кВ, дли­ной 120 км. В 1952 в Шве­ции всту­пи­ла в дей­ст­вие пер­вая в ми­ре ЛЭП на­пря­же­ни­ем 380кВ, про­тя­жён­но­стью 960 км; в 1956 вве­де­на в экс­плуа­та­цию Юж. цепь двух­цеп­ной ЛЭП Куй­бы­шев (Са­ма­ра) – Мо­ск­ва на­пря­же­ни­ем 400 кВ, про­тя­жён­но­стью 812 км; в 1959 вве­де­ны в экс­плуа­та­цию пер­вые в ми­ре ЛЭП на­пря­же­ни­ем 500 кВ Куй­бы­шев – Урал и Вол­го­град – Мо­ск­ва; в 1964 за­кон­чи­лись ра­бо­ты по пол­но­му пе­ре­во­ду ЛЭП Куй­бы­шев – Мо­ск­ва на на­пря­же­ние 500 кВ и на­ча­лось фор­ми­ро­ва­ние сис­те­мо­об­ра­зую­щей се­ти 500 кВ в Ев­роп. час­ти стра­ны. В 1967 на­ча­лась экс­плуа­та­ция пер­вой в СССР и вто­рой в ми­ре (по­сле Ка­на­ды) опыт­но-пром. ЛЭП на­пря­же­ни­ем 750 кВ Ко­на­ко­во – Мо­ск­ва; в 1972–77 строи­тель­ст­во и по­этап­ный ввод в экс­плуа­та­цию тран­су­кра­ин­ской ма­ги­ст­ра­ли на­пря­же­ни­ем 750 кВ Дон­басс – Днепр – Вин­ни­ца – За­пад­ная Ук­раи­на; в 1975 вклю­че­ние в ра­бо­ту ЛЭП Ле­нин­град­ская АЭС – Ко­на­ко­во на­пря­же­ни­ем 750 кВ, про­тя­жён­но­стью 525 км; в 1985–88 осу­щест­влён по­этап­ный ввод в экс­плуа­та­цию уча­ст­ков пер­вой в ми­ре ЛЭП Эки­ба­стуз – Кок­че­тав – Кус­та­най на­пря­же­ни­ем 1150 кВ, про­тя­жён­но­стью 900 км, Кус­та­най – Че­ля­бинск (500 кВ, 321 км) и Эки­ба­стуз – Бар­на­ул (500 кВ, 697 км).

В Рос­сии об­щая про­тя­жён­ность экс­плуа­ти­руе­мых ЛЭП на­пря­же­ни­ем 35–1150 кВ со­ста­ви­ла ок. 3 млн. км (2010).

Обжим телефонного кабеля модульным разъёмом RJ-11/14/25.

Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер.
1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа. 2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель.
* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа.. * Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.

3. С помощью ножей инструмента кримпер снимите верхнюю изоляцию с кабеля примерно на 6-7 мм.

4. Поместите проводники в разъем до упора. Благодаря линейной раскладке проводники легко располагаются в разъеме. Перед подключением проводников необходимо выровнять их.
5. Для соединения проводников с ножами разъема используйте профессиональный инструмент кримпер. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12. 6. В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт.
7. Обжимным инструментом планка продвигается внутрь корпуса. Кабель прижимается к нижней стенке корпуса разъема и надежно механически фиксируется зажимом в виде плоской планки. 8. Телефонные патч-корды используются в телефонных патч-панелях.
9. Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.

Какие основные параметры дверных звонков?

Дверные звонки следует изготавливать на одно или более напряжений, не превышающих 220 В.

Дверные звонки переменного тока изготавливаются однофазными.

Уровень звука дверных звонков при номинальном напряжении и максимальной установке регулятора звука должен быть не менее 70 и не более 90 дБА.

Уровень звука при номинальном напряжении и минимальной установке регулятора громкости должен быть не более 55 дБА.

Допускается изготавливать дверные звонки без регулятора уровня звука.

Уровень звука, создаваемый соленоидами дверных звонков мелодичного боя, должен быть не более 35 дБА.

Мощность , потребляемая дверным звонком в режиме звучания при номинальном напряжении, должна быть не более 15 Вт.

Мощность, потребляемая дополнительными элементами ( освещения, световой сигнализации и т.п.), расширяющими функциональные возможности дверных звонков, должна быть не более 90 Вт.

Структура условного обозначения дверных звонков включает в себя: тип звонка, номинальное напряжение, номинальная частота, вид климатического исполнения по ГОСТ 15150-69, торговое наименование дверного звонка (при наличии).

Пример условного обозначения электронного бытового дверного звонка с напряжением, подаваемым на кнопку, свыше 42 В, вида климатического исполнения УХЛ4.2, торгового наименования « Мастер»:

Звонок ЭВ 220 В 50 Гц УХЛ4.2 «Мастер»

Подключение телефонной розетки legrand. Схема подключения rj 11 legrand. Установка телефонной розетки

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройств
  • Подготовка к подключению
  • Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Дляобжима сетевого кабеляпонадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Подписка на рассылку

Прозвонка — это проверка телефонного кабеля на предмет целостности жил. Необходимость в проведении такой процедуры может возникнуть в любую секунду. Телефон может перестать работать по самым разным причинам. К примеру, в результате проведения земельных работ на участке, передвижения мебели в доме или после грозы. Также необходимость в прозвоне может возникнуть при проведении электромонтажных работ — например, когда выполняется маркировка проводов и жил, проверка изоляции

В любом из этих случаев важно знать, как прозвонить телефонный кабель

Как проверить кабель на наличие обрыва?

Прозвонить телефонный кабель можно несколькими способами — к примеру, при помощи специального трансформатора, омметра, мегаомметра и пр. Однако лучше всего для этих целей подходит телефонная трубка. Такое приспособление невозможно назвать ни инструментом, ни прибором. Вместе с тем телефонисты используют чаще всего именно такую трубку. Она проста в использовании и мобильна. Эту специальную трубку можно купить в магазине или сделать самостоятельно на основе телефонной трубки от старого дискового либо кнопочного аппарата. Но как проверить телефонный кабель на обрыв с помощью такой трубки?

Измерение емкости телефонного кабеля следует проводить в следующем порядке:

• Пригласите помощника. • Определите общую жилу. Это любая цветная жила, к примеру зеленая. С нее и нужно начать прозвон. Относительно этой жилы будут прозваниваться все другие жилы. • Один зажим основной трубки подключите к этой зеленой жиле, а другой — к любой иной искомой жиле. • Один зажим вспомогательной трубки подключите к зеленой жиле (с другой стороны кабеля). С помощью второго зажима по очереди переключайтесь по всем жилам. Найдите ту жилу, к которой подключен ваш помощник. • Когда вы подключите зажим вспомогательной трубки на искомую жилу, то услышите треск, щелчки. Это говорит о том, что между искомой и зеленой жилой возникла замкнутая цепь. • Через трубку оговорите с помощником о том, как вы промаркируете найденную жилу. Нужно с обеих сторон надеть на жилу бирочки с маркировкой. Заготовьте их заранее. • Далее повторите все, что было описано выше, такое количество раз, сколько жил в кабеле. • Если обрыв не обнаружен, то опрессуйте целые жилы при помощи втулочных наконечников НШВИ и вставьте их в клеммник.

Что делать, если цветных жил нет?

Как проверить телефонный кабель на обрыв, если цветных жил нет? Здесь можно начинать замеры с любой жилы. Нужно сделать следующие действия:

• Одним зажимом основной трубки подключите на искомую жилу. • Вторым зажимом подключите на «землю». Если кабель бронированный, то вместо «земли» можно применять его броню.

Всё. Теперь вы знаете, как прозвонить телефонный кабель. Осуществляя прозвон, удастся на расстоянии разговаривать с напарником. Можно, например, уточнить цвет жил. Кабель может находиться между различными комнатами либо зданиями. Вам не придется ходить из одного места в другое, что, безусловно, удобно.

Зная, как проверить телефонный кабель, вы сможете быстро определить, в чем кроется причина отсутствия гудка в телефонной трубке. Это позволит вам своевременно предпринять правильные меры и наладить связь.

Компания «Кабель.РФ » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег (тарифы, как правило, в данном случае меньше). Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии.

Ответы знатоков

Игорь Селиванов:

Для московской (питерской) городской АТС (извините, в других городах не всегда придерживаются стандартов, и я лично не измерял) напряжение разомкнутой линии 60 В, внутреннее сопротивление 1500 Ом без учёта сопротивления провода от АТС до абонента. Поэтому постоянный ток в линии не может превысить 40 мА. В офисных мини-АТС напряжение 36 или 48 В на 600 Ом. Результат тот же — безопасно. Во время звонка на постоянку накладывается напряжение «индуктора» — 110 В 25 Гц или 80 В 50 Гц. Неприятно, но не смертельно — ток тоже ограничен. Не повредит и ребёнку. Стандарты на всё это неплохо описаны в книге «Устройство и ремонт телефонных аппаратов», автор Кизлюк. Бумажный экземпляр у меня сп… ли, скачал в виде DjVu, не помню где.

Spathi:

60 вольт.

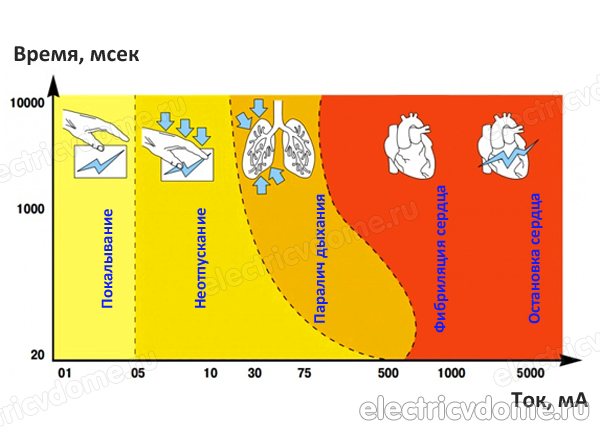

А опасно не напряжение, а сила тока.

Stkarapuz:

в покое около 50-60 вольт, не очень опасно, но греет тело)) ) во время звонка 110 вольт.. . это уже погорячее будет))

Stas:

Во время звонка может слегка дернуть, но больше страшно, чем опасно:)

Пользователь удален:

Раньше дежурное напряжение было около 60 вольт, сейчас в основном 24. Только внутреннее сопротивление источника очень велико — большой силы тока не развивает. Потому для здоровья не опасно. Другое дело — ток вызова. Напряжение 110 вольт, частота 25 герц. Очень неприятно щиплет! Но убить — все равно не убьет.

Инженер:

Наиболее полное представление о напряжении в телефонной сети эта диаграмма дает. Во время звонка 120 вольт неприятно, но, ни в коем случае, не смертельно. Ограничение по току действует. Испытывал не один раз, когда ковырялся и знакомые звонили. Дежурные 60 вольт при толстой коже на пальцах вообще не чувствуются.

&Ъ:

Ожидание- напряжение питания через 1000 ом. Ну, там 60 или 48 вольт. Вызов нормируется 90-110, ток не помню, но немного. , газговор-смотря какой телефон, старый с углольным микрофоном до 27, потом линия освобождается, если больше, ток до 60(48) мА. Контр. пос вызова где-то постоянка и вольта 2,5- 4,5 сигнала гудка. На язык не пробуй дого не забудешь…

odyssey:

Не так все просто, как Вы думаете. Все зависит от РЕЖИМА работы. «Ожидание», «Вызов», «Разговор». Тогда в разные моменты может быть и до 24 В постоянного тока, и около 100 В переменного промышленной частоты, и переменное напряжение ЗВУКОВОЙ частоты. А если еще и быстрый интернет, то еще и переменное напряжение ВЫСОКОЙ частоты. Компот, одним словом. Однако все это ЛЕГКО разделяется на стороне абонента. Постоянный ток не проходит через конденсатор, а в/ч не пролазит через дроссель.

Михаил Такойто:

какой еще ток? там интернет идет.. . а не ток.

постоянный! да вольт 20-25 наверно

Ensamvarg:

Никакой, согласно закону Ома I = E/(Rн+Rи) , где Е — напряжение на клеммах в отсутствии нагрузки (ЭДС) , Rн — сопротивление нагрузки, Rи — внутреннее сопротивление телефонной линии…

zoltar:

каждая атс разная вот у нас 59-60 вольт

Дммитрий Чучунков:

по моему 50 в в момент звонка 100

sep:

в городской сити 60 вольт при звонке выростает очень сильно при подняти трубки падает до 5 -15 в ток переменный

Scarabey:

ребята, если не знаете лучше не развозить. Телефонная линия оборудована так что сигнал ниже 20 вольт считается сигналом поднятой трубки, в момент вызова на спареной линии сигнал достигает 60 В (номинальный, выше дублируется на спареном телефоне) , на отдельной линии до 90 В.

Oleg:

работаю в этой области) ток переменный, примерно 30-60 (зависит от станции) , при звонке увеличивается!

алексей кузнецов:

Станции питаются 72 вольта. Вызывной сигнал достигает 100. Щипет за пальцы слегка. Разговорный не велик 12-15. Там реостатики стоят под длину линии. Новые электронные сами регулируют. В телефоне конденсатор стоит- по нему линию проверяют. Есть ещё правда прибамбахи -блокираторы, ВЧ на два телефона. ТОПгеймы, Мультигеймы -н четыре абонента. Последние где то 200 вольт и щипются весьма неприятно, но терпимо.

Пользователь удален:

Н-да… .

Всё зависит от типа АТС и состояния линии. Стандартные напряжения питания в старых АТС 60 В, в новых 60 В или 48 В в зависимости от установленных блоков питани. Тоже самое и с апряжением в линии в режиме ожидания. Исключения составляют квазиэлектронные станции, где напряжения нестандартные, там может быть около 5 В. В разговорном состоянии будет около 5 В. При вызывном сигнале подаётся индиктур 110 В или около 80 В в зависимости от напряжения питания АТС с частотой 25 Гц (бывает иная частота) . Токи постоянные, напряжения в режиме ожидания отрицательные (-60В).
