Автономная система охлаждения для самогонного аппарата

Прямое подключение к водопроводу

Такое подключение выполняют для случаев, когда источник водоснабжения по разным причинам находится далеко от площадки, где будет готовиться самогон. Также такой способ устанавливают в домовладениях, где часто варят алкогольный напиток, чтобы не мешать жильцам, пользоваться водой. Система предполагает установку отдельного ответвления для подключения холодильника, с обустройством запорного вентиля и отводящей системой труб или шлангов подачи охлажденной воды. Трубы для охлаждения могут быть выполнены из металла, полипропилена или металлопластика.

К металлическим трубам

Эта конструкция наиболее основательная и экономная, поскольку позволяет пользователю применять ее не только для охлаждения спирта, но и для других хозяйственных целей, например, полив огорода или заполнения бассейна.

Для сборки схемы потребуется:

1. Кран 1/2 дм с внутренней/наружной резьбой, 2 шт.
2. Кран 1/2 дм с резьбой на каждой стороне,1 шт.
3. Тройник 1/2 дм, 1 шт.
4. Шланг с гайками на 1/2 дм.
5. Шланг с гайкой и штуцером 1/2 дм.

К полипропиленовым и металлопластиковым трубам

Аналогичная конструкция может быть реализована и на водопроводе из полипропилена или металлопластика. Первый простой вариант, все запчасти доступны на рынке и имеют бюджетную цену. Обвязать конструкцию сможет даже начинающий мастер, потребуется только взять в аренду специальное сварочное оборудование.

Таким образом собрать схему самогонного аппарата не сложно, для этого потребуется установить все оборудование и подключить холодильник к водопроводной сети через переходники или самостоятельную линию охлаждения.

Как эффективно поддерживать холод и правильно менять воду

Рассматривая охлаждение самогонных паров можно выделить две категории: жидкостный и воздушный вариант.

При использовании жидкостного варианта происходит подача холодной воды и отвод нагретой. В этом случае можно разделить на проточный и автономный вариант. В первом случае происходит подключение к водопроводу и поступление воды осуществляется за счет давления в водопроводе. Нагретая вода выливается в канализацию и другое место стока.

При автономном варианте используется насос и емкость с водой. Но в этом случае необходимо внимательно следить за температурой воды. При сильном нагреве жидкости охлаждения будет минимальной. По этой причине необходимо заменять нагретую воду или обеспечить охлаждения воды за счет создания автономного охлаждения.

При воздушном варианте вода не требуется. Но польза от работы такого варианта минимальна. По крайней мере, еще никому не удалось создать конструкцию, которая могла бы сравниться с водяным охлаждением.

Насос (помпа) для самогонного аппарата

Совершенно нелишним для винокура будет насос. У него может быть две функции:

1. Обеспечение автономного охлаждения змеевика и/или холодильника ректификационной колонны. Зачем это нужно?

• при эксплуатации самогонного аппарата в условиях отсутствия проточной воды (на даче, частном подворье или в случае перебоев или почасового водоснабжения);
• для экономии воды. Ведь проточный холодильник воду переводит действительно зря и за время перегона ее уходит немерено;
• регулирования потока воды;
• экономии электроэнергии, поскольку мини насосы ее потребляют по минимуму.

2. Перекачивание сусла из бродильной емкости в куб перегонного аппарата, что особенно актуально при большом объеме бака и отсутствии помощника для поднятия его на плиту.

Их несложно найти в продаже.

Виды насосов для самогоноварения

Выбирают насос в зависимости от потребностей, а также – удобства эксплуатации. Для винокура подойдут виды:

• центробежный, который не будет поднимать муть со дна. Удобен, если вы работаете с густым суслом, имеющий осадок на дне бродильной емкости и вам нужно максимально его не потревожить, при этом собрав бражку как можно тщательнее. Есть модели мощностью от 5 Вт, позволяющие перекачивать как воду, так и бражку;
• бесшумно работают одноступенчатые мини насосы;
• есть помпы, способные эффективно работать от 12 вольт, питаясь от автомобильного аккумулятора;
• есть безщеточные агрегаты, работающие на солнечных батареях и перекачивающие при этом 7 – 10 литров воды в минуту. Стоят, правда, в два-три раза дороже тех, что от сети или аккумулятора;
• можно использовать погружную помпу для аквариума, если вы планируете только перекачку воды в замкнутом процессе охлаждения.

Для большинства задач в самогоноварении подойдут модели мощностью 5 Вт. Для использования в обычных домашних условиях, без дачно-природного экстрима лучше взять насос, работающий от обычной электросети.

Где купить?

Как говорится – AliExpress вам в помощь. Только не забудьте указать в заказе, что вам нужен прибор с евровилкой, американские нам не подходят.

Кроме того, к услугам винокуров, особенно тех, кто не хочет ждать по месяцу-полтора заказанную из Китая технику, – как интернет магазины, так и точки продаж оборудования для самогоноварения.

А также – товаров для аквариумов. Ведь для прогона воды в замкнутом цикле в охладительной рубашке змеевика (ректификационной колонны) достаточно невысокой мощности помпы. Если она в состоянии поднять воду на 1 метр, для такой цели уже пригодна.

Принцип действия и как собрать?

Наиболее простая в сборке конструкция для охладителя, она состоит из:

• помпы для аквариума;
• двух шлангов (можно взять ПВХ);
• емкости с холодной водой. В качестве емкости можно использовать бак на 30-50 литров, ванну и т.п.

Один шланг подсоединяется к патрубку, имеющемуся на помпе и входному штуцеру проточного охладителя в самогонном аппарате. Другой шланг – к выходному штуцеру холодильника, а конец трубки опускается в емкость с водой. Идет циркуляция воды, змеевик охлаждается, самогон капает.

Как всем известно еще со школы, горячая вода поднимается вверх. Поэтому контролируйте температуру и вовремя меняйте воду, вычерпывая ту, что сверху, и доливая свежей холодной. Зимой можно просто добавлять в емкость чистый снег.

Процесс перекачки бражки основан на том же принципе, но трудность состоит в том, что перегонный куб придется доработать, оснастив его штуцером, к которому подсоединяется шланг от насоса, способного перекачивать бражку.

Можно обойтись и без штуцера, перекачивая брагу через горловину куба, но в таком случае нужно брать насос мощностью не ниже 6 Вт, чтобы он справился с подъемом жидкости на 1,5 – 2 метра с пола, на котором стоит бражная емкость в куб, установленный на плите.

Как убрать осадок?

При отделении браги от осадка сначала стоит оставить будущий напиток отстаиваться, чтобы тот опустился на дно емкости. Иногда он оседает на стенки тары. Чтобы его опустить, по емкости слегка постукивают. Перелить чистую брагу из нее в перегонный куб можно вручную, с помощью резиновой трубки или специального насоса.

Насос для перекачки браги

Использовать последний для перекачки браги — наиболее удобный вариант при частом изготовлении большого объема самогона. Преимущества использования данного прибора:

1. Перелив чистого напитка в перегонную емкость (куб) без потерь жидкости, причем быстрый.
2. Не нужны дополнительные инструменты и тара.
3. Аппарат подходит для дегоржирования вина.
4. Простой разлив готового напитка по отдельным бутылкам.

Важные характеристики при выборе аппарата для переливания браги — это скорость перекачивания и тип, погружной или поверхностный.

Геометрические особенности змеевика

Необоснованно выбирать габариты охладителя не стоит, так как от этого может нарушиться производительность всего самогонного аппарата и качество конденсации спирта. Некоторые начинающие повара самогона сначала находят те или иные элементы, а потом уже пытаются приспособить их к оборудованию своими руками. Существуют определённые рекомендации относительно размеров:

• Толщина стенки. От этого параметра зависит теплопроводность, а именно: чем тоньше стенка, тем выше теплопроводность. В то же время, сильно тонкие трубки быстро изнашиваются;
• Длина трубки. Считается, что длинные змеевики имеют большую площадь соприкосновения с охлаждающей средой, что увеличивает производительность, но гидравлическое сопротивление также увеличивается;
• Сечение или диаметр трубки. От параметра зависит площадь соприкосновения, и чем сечение больше, тем ниже гидравлическое сопротивление.

Определиться с оптимальным вариантом можно с помощью вычислений, а также можно воспользоваться специальными таблицами, где уже есть ориентировочные габариты.

Чтобы не утруждать себя расчетами можно купить уже готовый змеевик, а об его эффективности, производительности и безопасности получить информацию у консультанта или в инструкции. Все чаще змеевик уже идёт в комплекте с агрегатами для получения различных спиртных напитков своими руками. По стоимости готовые изделия также вполне доступны, особенно по сравнению с трудозатратами на изготовление и поиски материалов, ведь качественную нержавеющую сталь или медь еще нужно найти или купить.

Виды конструкций холодильников

Весь процесс соединяет две фазы: жидкостную и воздушную. Жидкостное охлаждение происходит с помощью радиатора. Внутри него находиться жидкость, которая охлаждается от потока воздуха. Происходит спад температуры, после чего она готова охлаждать двигатель. Также есть способ охлаждения без использования воды. Такая система снижения температуры сильно уступает предыдущей. И, пожалуй, у нее нет преимуществ.

Плюсы и минусы

У автономного охлаждения очень много плюсов, но есть и свои недостатки. Стоит отметить, что удобство и экономия времени могут перечеркнуть все плохие стороны автономного холодильника.

Плюсы:

• расход воды благодаря установлению автономного охладителя уменьшается в разы. Стоит только раз заполнить систему, и жидкости хватит на 5 дистилляций точно. Происходит круговорот, который не требует добавления воды.
• в системе существует постоянный напор без спадов и скачков.
• не нужно несколько раз за процесс утилизировать жидкость. А в частном доме это не всегда удобно, не всегда есть канализационный выход.
• нет привязанности к месту. Уголок самогонщика можно оборудовать и в гараже.
• если в помещении холодно, то радиатор будет отдавать тепло.

Минусы:

• • расход воды маленький, а вот электричества для снабжения автономного охладителя потребуется много. Показатели зависят от мощности насоса.
  • тепло от радиатора не всегда кстати, особенно летом.
  • автономный охладитель очень шумный.
  • чтобы собрать устройство, нужно потратиться.

Достоинства автономного охлаждения

К основным положительным особенностям необходимо отнести:

1. Минимальный расход воды, что очень актуально при использовании счетчиков на воду. Автономное оборудование требует только заполнение жидкостью системы. Замена воды может делаться после перегонки и даже реже.
2. Вода в устройстве постоянно под давлением, за счет чего исключаются скачки в шлангах с водой.
3. Нет необходимости утилизировать воду.
4. Устройство может стоять в любом удобном месте даже где не предусмотрена канализация и проточная вода. Это могут быть балконы, гаражи и прочие помещения.
5. Когда в здании отключается вода, перегонка получится некачественной, но с автономным охлаждением никаких проблем не будет возникать.
6. Зимой можно ставить устройство на улице, за счет чего нет необходимости включать вентилятор.

Естественно есть и некоторые недостатки автономки:

1. Данное оборудование требует электрического питания, за которую потребуется платить. Потребление зависит от используемых деталей, а показатель будет колебаться от 50 до 200 Вт.
2. Необходимо придумывать отводы для тепла от самого радиатора. Можно установить автономку на улице или использовать тепло для отопления помещения.
3. Довольно шумная работа такого охлаждения.
4. Относительная дороговизна, если в наличии нет вентилятора, радиатора и насоса.

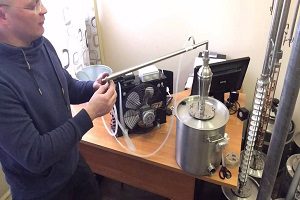

Как сделать автономное охлаждение для самогонного аппарата своими руками

Для сборки такой конструкции потребуются минимальные умения и простые детали, достать которые можно без проблем.

Радиатор и вентилятор

Радиатором в такой конструкции может быть:

• автомобильный радиатор;
• внешний блок кондиционера;
• конденсатор от холодильного оборудования.

«Заготовку» необходимо тщательно промыть, если есть вмятины – аккуратно исправить их ножом. Для большей надежности вокруг можно сделать защитный корпус (для этого используют тонкие листы металла).

Удобно, когда радиатор установлен на специальную подставку с колесиками – заготовку для нее можно купить в магазинах мебели. Следите, чтобы конструкция была устойчивой, ведь вентилятор при включении создает мощный воздушный поток.

Для обдува применяют:

• небольшие бытовые вентиляторы;
• микродвигатели;
• компьютерные кулеры;
• конденсаторы, которые оснащены защитной решеткой.

При желании можно установить конденсатор с регуляцией температуры и скоростью вращения вентилятора – такое оборудование дороже, но эффективнее.

Насос

Циркуляционные водные насосы отлично справятся с задачей. Они тихие в работе, могут функционировать в течение длительного времени без перерыва. При необходимости насос дополняют регулятором, который корректирует скорость подачи воды. Альтернативой циркуляционным являются аквариумные насосы: они недорогие, а мощности агрегатов вполне достаточно. Однако они более шумные, да и работают в большинстве случаев от меньшего напряжения, поэтому в схему приходится включать еще один блок питания.

Емкость для воды

Это может быть ведро или пластиковая канистра. Удобно применять для этой цели и бачок автоомывателя. Перед сборкой следует убедиться, что шланги опускаются в емкость глубоко и не «вынырнут» из нее в процессе работы охладителя.

Монтаж

Расположить вентилятор лучше так, чтобы движение воздуха было направлено навстречу пару – боковой вариант крепления в этом случае менее эффективный. Радиатор крепят так, чтобы горизонтальная часть находилась по длине. В верхней части располагают входной патрубок, в нижней – выходной. Оптимально, если в корпусе радиатора будут перегородки. Они должны разделять трубки, а в местах поворотов потребуются промежутки. При этом воздух подается от выходного патрубка – он должен проходить вдоль всей длины трубки.

Если у радиатора нет функции регуляции воздушного потока, можно в его верхней части сделать отверстие с решеткой и заслонкой, при помощи которых и регулировать скорость воздуха. У вентилятора (при необходимости их можно установить несколько) входные патрубки обязательно нужно закрыть защитной решеткой, которая не даст крыльчатке соприкасаться с остальными элементами.

Важно! Все клеммы нужно тщательно изолировать.

Автономное охлаждение такого типа подходит для —самогонного аппарата—, который производит спирт-сырец. Если требуется высококачественный алкоголь без примесей, не обойтись без —ректификационной колонны—, которую тоже можно собрать самостоятельно.

В зимнее время —подключение самогонного аппарата— с автономной системой охлаждения можно проводить в помещении – конструкция станет дополнительным источником тепла. Летом или в теплую погоду агрегат лучше вынести на улицу – он достаточно сильно нагревает воздух в помещении.
