Осушитель воздуха для компрессора своими руками

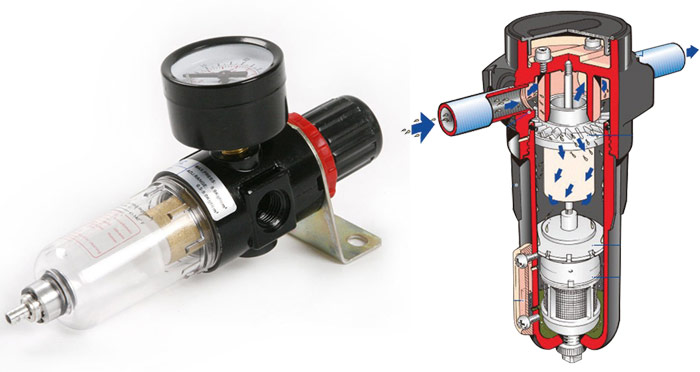

Устройство фильтра-влагоотделителя и принцип его работы

Влагоотделители действуют по одному из трёх принципов:

1. С использованием центробежных сил.
2. С применением веществ, адсорбирующих влагу.
3. Удаление конденсата при его охлаждении.

Действие влагоотделителя заключается в том, чтобы понизить до оптимальных значений влажность воздуха, попадающего в компрессор. Проще всего это выполнить, используя принцип обычного циклона, когда поток воздуха, при его вращении вокруг центральной оси отбрасывается к стенкам рабочего резервуара. Более влажный воздух имеет повышенную плотность, а потому, конденсируясь на стенках резервуара, стекает в виде капель на дно ёмкости, откуда периодически удаляется обычным конденсатоотводчиком. Задача – создать такую скорость воздушного потока, чтобы он носил ярко выраженный турбулентный характер, а всё остальное доделают законы физики.

Для снижения влажности воздуха можно применить и вещества, обладающие свойствами активного впитывания влаги. Наиболее распространённое из них – силикагель. Он представляет собой гранулы высушенной гелей кремниевой кислоты, в которые добавляются различные красители и стабилизаторы. Силикагель производится согласно техническим требованиям ГОСТ 3956, и различается по размерам гранул, процентному содержанию воды, размерам рабочей поверхности и диаметрам пор в гранулах, где и выполняется адсорбирование влаги. Активность силикагеля распространяется на диапазон температур от 20 до 250ºС. Влагоотделитель для компрессора, использующий силикагель, можно встретить в фильтрах аквалангов и тяжёлых грузовиках импортного производства. Устройство имеет блочную систему: при замене адсорбента необходимо извлечь использованные гранулы из фильтра, и заполнить пространство свежим силикагелем.

Наименее функционален третий способ, когда поток воздуха поступает в компрессор через холодильную камеру. Основная проблема заключается в надёжной герметизации холодильной камеры, которую необходимо снабдить конденсатотводчиком. При пайке/сварке следует учитывать максимальное давление воздуха, который будет попадать в холодильную камеру. Из всех типов фильтров-влагоотделителей для компрессора допустимое давление здесь будет наименьшим, что соответственно скажется на производительности окраски.

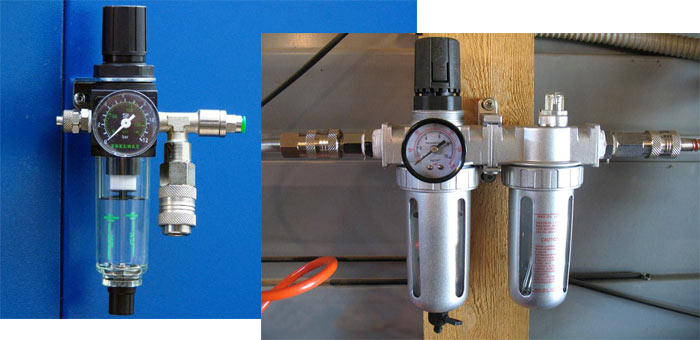

Влагоотделитель для компрессора промышленного производства стоит недёшево. Например, цена компактного фильтра-влагоотделителя торговой марки Калибр (рассчитанного на избыточное давление воздуха до 8…10 ат) составляет 1600…1800 руб. А для многофункциональной станции Hans (Германия) с регулятором давления и лубрикатором (номинальное давление – до 10 ат) цена вопроса – уже 7500 руб.

Существуют и комбинированные конструкции. Например, влагоотделитель может быть легко получен из фильтров грубой очистки фирм SATA (Германия) или WALCOM (Италия). Для этого в имеющуюся схему узла встраивают дефлектор (обычный, автомобильный, имеет слишком большие размеры), а в нижней части устройства необходимо заменить сплошное дно кольцевым, куда вварить конденсатоотводчик поплавкового или соплового типа.

Типы осушителей

Сегодня существуют различные типы осушителей воздуха

Выбрать среди них «свой» задача небанальная. Типы отличаются друг от друга конструкцией и работой, достоинствами и недостатками. Так мембранные осушители подойдут для маленьких помещений и отличаются гармонией в цене и качестве.

• Адсорбционные. Работа этого устройства основана на адсорбенте – пористом веществе поглощающем влагу. Плюсы: бесшумная работа, нет нужды в электроэнергии. Минусы: у адсорбента есть предел впитываемости. Когда достигается этот предел, прибор перестает работать и нужно либо заменить вещество, либо вытянуть влагу из адсорбентов. Используется устройство при осушении складских помещений.
• Испарительные. Приборы, основанные на этом принципе, работают так: сначала влажный воздух направляется на испаритель и влага конденсируются, и стекает в емкость. Охлажденный воздух нагревается и выпускается обратно в помещение. Производительность у испарительных устройств настолько высока, что используют их в основном в больших помещениях. Взамен прибор потребляет неимоверное количество электроэнергии, отличается крупными габаритами и часто непритязательным дизайном. Если брать его для жилого помещения, нужно учесть что выпускаемый воздух будет теплее, чем был: это не для всех комфортно.
• Роторные адсорбционные – комбинация предыдущих двух типов. Для осушения помещения применяется ротор с адсорбентом. Производительность высокая у устройства, зато работает он тише и не такой энергозатратный, как испарительный тип.

Самодельный адсорбционный осушитель воздуха

Если же для вас важно экономить электроэнергию, то лучше соорудить своими руками осушитель воздуха пассивного абсорбционного типа. Да его работы потребуется купить силикагель, это важнейший компонент прибора

Силикагель продается по смешной цене 1 доллар за килограмм. Для заправки одного осушителя его потребуется около 200 граммов. На силикагель желательно организовать направленный поток воздуха.

Для этих целей отлично подходят пластиковые бутылки. Их потребуется 2 штуки, и они должны быть одинаковыми. Из этих бутылок нужно будет соорудить перфорированную емкость, в которой будет находиться силикагель. Через бутылку с помощью небольшого вентилятора, роль которого может сыграть компьютерный кулер, нужно подавать воздух. Как это всё делается?

Принцип работы самодельного адсорбционного осушителя воздуха

Пластиковую бутылку нужно разрезать пополам, затем сделать в нижней части, около дна, множество отверстий, используя раскалённое шило. Через эти отверстия будет выходить осушенный воздух, поэтому они не должны препятствовать его свободной циркуляции, то есть их нужно делать достаточно большими. Горлышко нужно закрыть бинтом и зафиксировать его резинкой, эта часть будет служить емкостью для силикагеля. Верхнюю часть, заполненную силикагелем, вставляют в нижнюю горлышком вниз.

Далее полученную конструкцию нужно накрыть частью 2 бутылки. Для этого ее нужно разрезать на высоте 10 сантиметров от дна. Затем дно нужно вырезать так, чтобы это отверстие было достаточным для вентилятора, немного меньше его в диаметре. Отверстие можно прорезать или горячим ножом, или использовать дрель. Затем клеевым пистолетом нужно приклеить вентилятор к полученной заготовке так, чтобы он вдувал воздух внутрь конструкции. Теперь можно ставить крышку с приклеенным вентилятором на заготовку с силикагелем. Для герметизации все швы в конструкции лучше закрепить скотчем. Вот и всё!

Прибор готов, вентилятор будет продувать сырой воздух через силикагель. Там влагопоглотитель будет отбирать лишнюю сырость, и под давлением через отверстия внизу емкости осушенный воздух будет выходить наружу. Достоинства абсорбционного осушителя в его простоте и эффективности, да и работает он тихо. Его можно красиво задекорировать, а можно просто поставить где-нибудь в укромном месте. Силикагель после его полного набухания можно высушить в духовке, если подержать там 2-3 часа при минимальной температуре. Таким образом, силикагель можно использовать многократно. Очень удобен этот небольшой самодельный приборчик в ванной комнате.

Самый же примитивный сделанный самостоятельно поглотитель влаги — это просто насыпанный в глубокую тарелку силикагель. Тарелку можно поставить в любом незаметном месте. Следите за влажностью воздуха в доме, корректируйте ее и будьте здоровы!

Влагоотделитель для компрессора своими руками

Самодельный влагоотделитель циклонного типа

Если возможность раздобыть фильтр грубой очистки от грузовиков DAF или Iveco (такие фильтры адаптируются легче всего) отсутствует, то ничего невозможного нет в изготовлении рассматриваемого устройства своими руками.

Для циклонного влагоотделителя потребуются старый баллон от сжиженного газа (или корпус огнетушителя), штуцер-переходник и две металлические трубки. Вначале на дне баллона выполняется отверстие под конденсатоотводчик (но можно обойтись и без этого, если в дне нижней части баллона или корпуса приварить обычный кран). Выходной штуцер вваривается в верхнюю часть баллона.

По периметру корпуса привариваются три ножки под углом в 120º. Ножки снабжаются пятами для устойчивого расположения влагоотделителя. После этого корпус можно окрасить. Входной патрубок вваривается таким образом, чтобы между ним и краном для спуска конденсата было расстояние не менее 120…150 мм.

К верхнему штуцеру можно приспособить сетчатый стальной фильтр. Для этого верхний штуцер выполняется составным: сначала между ним и корпусом приваривается толстостенная шайба с сеткой, а уже к ней – верхний штуцер. Впрочем, такая перестраховка нужна только в том случае, когда воздух в помещении, где выполняется окрашивание, загрязнён мелкодисперсной пылью.

Самодельный влагоотделитель адсорбционного типа

Для того чтобы изготовить такого типа влагоотделитель для компрессора, необходимо воспользоваться масляным или водяным фильтром от любого автомобиля. Корпус и размещение штуцеров, а также расположение спускного устройства для конденсата не меняются. Во входное отверстие фильтра устанавливается стальная трубка (желательно со встроенным фильтром), а второе отверстие заглушается при помощи резьбовой пробки, которую садят на герметик.

Кольцевое пространство между внутренней стенкой корпуса и наружным диаметром фильтра заполняется адсорбентом. Для того, чтобы поглощение влаги происходило постепенно, используются резиновые уплотнительные кольца, при помощи которых все пространство корпуса может быть разделено на 3 зоны. Потребуется два уплотнительных кольца. Но, если влагоотделитель для компрессора по своему назначению не будет использоваться часто, можно засыпать силикагелем и весь кольцевой зазор.

Остаётся собрать устройство и присоединить его к корпусу. Расчёт количества силикагеля выполняется из практического соотношения 1 кг адсорбента на 800…850 л/мин воздуха. Силикагель – регенерируемое вещество: для этого его достаточно оставить в духовке на несколько часов. Удобнее силикагель с цветовым индикатором: когда все поры в веществе забиты влагой, его цвет меняется, что является основанием для его замены.

Это не является недостатком или недоработкой конструкции. Компрессор такого типа нашёл своё широкое применение в различных рабочих процессах, которые не требуют качественной предварительной подготовки воздушной массы. Модели без масляной ёмкости оснащаются фильтрационной системой. Для этого используют влагоотделитель для компресса, который способствует разделению масляных компонентов и поступающего воздушного потока.

Особенности таблеток для осушения воздуха

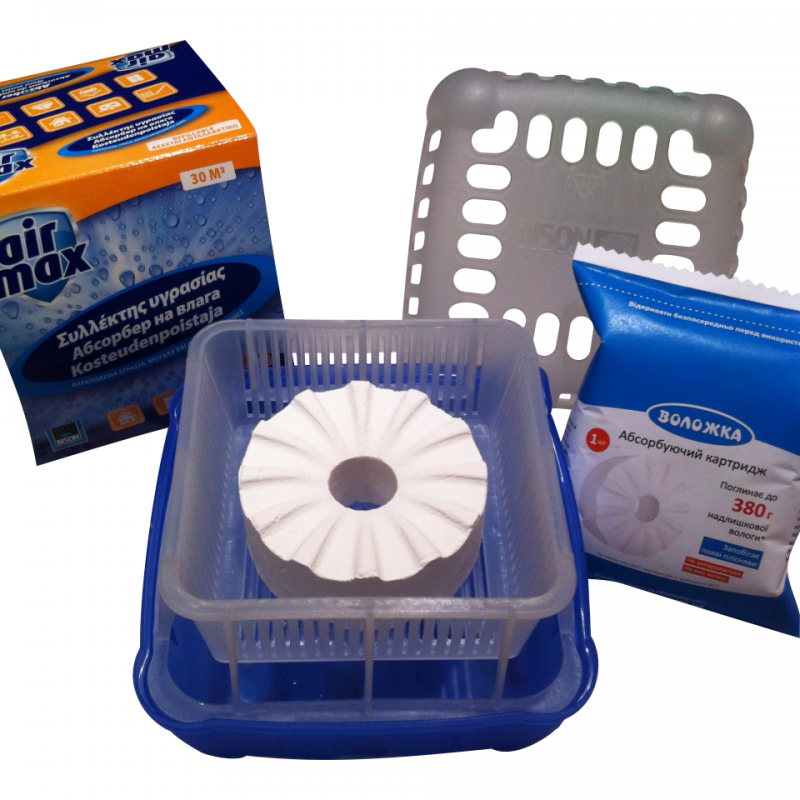

Так выглядит таблетка для осушения воздуха

Специальные таблетки выпускаются в комплекте с поглотителями влажности. Таблетки для осушения воздуха используются в помещении площадью не более 20 м2. Внешне средство выглядит как традиционная таблетка в оболочке: многочисленные кристаллы-поглотители, размещенные в футляре из пластмассы. Кристаллы впитывают излишнюю влагу, которая в процессе применения превращается в соляной раствор. Хранится отработанная жидкость в баке, размещенном под таблеткой. Одна таблетка служит более 3-х месяцев, после чего ее необходимо заменить на новую.

Достоинства абсорбирующих таблеток

• За короткое время поглощают лишнюю влагу в помещении.
• Не оказывают воздействия на человеческий организм.
• Не выделяют ядовитых паров и газов.
• Не имеют запахов.
• Бесшумные.
• Универсальные: подходят для любых моделей приборов.
• Компактные и удобные в использовании.
• Не нуждаются в подключении к электрической сети.
• Приемлемая стоимость.

Таблетки для устранения лишней влаги эффективно борются с плесенью и грибком, препятствуют возникновению «капелек» на электрических приборах. Использование таблеток для устранения влаги

Картриджи для влагопоглощающих таблеток

Максимальный эффект применения таблеток наблюдается в кухне, гостиной, ванной, подвале, гараже, на чердаке, в трейлере. Кроме того, таблетка-осушитель является действенным методом «сбора» влаги в жилом и хозяйственном помещении, которое подверглось затоплению водой.

Размещение устройства

• Запрещается размещать таблетки в доступных местах для детей или домашних животных.
• Таблетка должна быть установлена не менее 10 см от стены.
• Не рекомендуется устанавливать устройство-поглотитель влаги возле источника тепла.
• Устанавливается на ровную поверхность: мебель, полку, подоконник.

Всегда читайте инструкцию по применению таблеток для осушения

Использование влагопоглощающих таблеток способствует:

• экономическому использованию тепла в доме: средств на отопление тратится значительно меньше;
• устранению возникновения конденсата на окнах и стенах;
• предотвращению порчи бытовой электроники и мебели;
• осушке инструментов и материалов при выполнении ремонтных работ;
• ионизации воздуха в помещении;
• устранению неприятного затхлого запаха;
• предотвращению возникновению плесени и грибка в неотапливаемых сооружениях.

Правила использования таблетки для осушения воздуха в помещении

• Аккуратно открыть таблетку, используя специальные зажимы, расположенные на упаковке средства.
• Не допускать попадания содержимого таблетки на кожу рук или в глаза.
• Обязательно использование защитного средства – перчаток.
• Установить таблетку в контейнер в соответствии с инструкцией.
• Установить устройство на ровную поверхность в комнате с высокой влажностью.
• Отработанную жидкость слить в канализацию.

Таблетки могут быть абсорбирующими

При работе с таблеткой для снижения показателей влажности руки вымыть с мылом. При попадании на кожу следует вымыть участок с мылом, а при случайном пролитии раствора на напольное покрытие необходимо обильно промыть его водой комнатной температуры и обработать раствором аммиака.

Таблетка для осушения воздуха позволяет устранить чрезмерную влажность в любом помещении, в бассейне, оранжерее, лаборатории и промышленном цеху

Очень часто устройство размещают на складах и овощных базах, где очень важно поддержание оптимальных показателей влажности. Овощи, фрукты, бумага и натуральная древесина в первую очередь страдают от высоких показателей

Простой способ осушения позволяет не только сохранить урожай, но и оказывает благотворное влияние на само помещение и находящихся в нем людей.

Осушитель воздуха для квартиры своими руками

Для чего нужно покупать осушитель воздуха, если можно самостоятельно и довольно легко сконструировать его из подручных средств и в домашних условиях.

Первый способ

1. Вооружитесь стеклянными или пластиковыми емкостями объемом 0,5 литров.
2. Далее засыпьте в емкости обычную соль, примерно наполовину.
3. Для устранения неприятного запаха в жилище, добавьте в соль несколько капель любимого эфирного масла.
4. Расставьте эти емкости в зонах, наиболее подверженных повышенной влажности.
5. Меняйте отсыревшую соль по мере необходимости.

Второй способ

1. Возьмите две бутылки объемом 2 литра.
2. Первую бутылку разрежьте пополам, вам понадобятся обе половины.
3. В нижней половине раскаленным острым предметом аккуратно проделайте две дырочки для будущего выхода воздуха.
4. Затем засыпьте полученную емкость силикагелем ― наполнителем, используемым для кошачьего туалета.
5. Берете верхнюю половину без крышки и заделываете горловое отверстие бинтом, сложенным в несколько частей.
6. Горлышком вниз поместите верхнюю часть в нижнюю.
7. У второй бутылки срежьте дно.
8. Поместите в образовавшееся отверстие небольшой вентилятор от компьютерного процессора так, чтобы он втягивал воздух в бутылку через горловину и пропускал его через адсорбент.
9. Эту бутылку поставьте горловиной вверх на первую, закрепите конструкцию изолентой.

Осушитель готов к эксплуатации. Через пару дней наполнитель необходимо заменить на новый либо просушить под воздействием высоких температур.

Как думаете, что лучше всего подходит для осушения воздуха в помещении, а что нет?

4 варианта

Осушитель воздуха

Общий балл
15

6
–

+

21

Профессиональное оборудование

Общий балл
3

3
–

+

6

Самодельное приспособление

Общий балл
2

4
–

+

6

Таблетки для осушения

Общий балл

6
–

+

6

1 Причины повышенной влажности

Конденсат, образующийся в салоне, провоцирует повышенную влажность, которая, в свою очередь, вызывает появление грибков, бактерий и неприятного запаха. Эта ситуация может возникать по разным причинам. Стоит рассмотреть самые частые из них:

• разный температурный режим в салоне и на улице;
• в машине длительное время находится больше двух человек;
• горячее дыхание образует конденсат, оседающий на поверхности стекол;
• сырая или дождливая погода;
• мокрые коврики;
• детали окон и дверей износились, снизилась герметичность;
• какие-либо поломки в поддоне печки.

https://youtube.com/watch?v=wlr8aNVFsvA

Преимущество и важность применения

Присутствующая в воздухе влага почти всегда пагубно влияет как на оборудование, так и на процессы, которые с его помощью осуществляются. Прежде всего, страдает сам компрессор, внутри которого пар частично может превращаться в конденсат, то есть уже жидкую воду. Вода, как известно, способствует процессу коррозии.

То же можно сказать и о всякого рода незамкнутых пневмосистемах – например, в грузовых автомобилях, в которые компрессор периодически подкачивает воздух, забираемый извне.

Влагоотделитель из фильтра Гейзер

Если компрессор используется для покраски автомобиля, то при наличии влаги в воздухе покрытие будет менее качественным (образуются так называемый кратеры), а кузов транспортного средства может корродировать.

Применяя же влагоотделитель, удается значительно подсушить поступающий в компрессор воздух, а значит — избежать всех перечисленных явлений.

Как определиться с производительностью осушителя

Производительность осушителя – важнейший показатель, на который обращают внимание при выборе оборудования. Она складывается из двух составляющих: интенсивности осушки и максимального воздухообмена

Интенсивность осушения

Интенсивность осушения показывает, какой объем жидкости прибор способен извлечь из воздуха за единицу времени. Обычно она выражается в литрах в сутки. Этот показатель подбирается, исходя из размеров помещения. По упрощенной формуле используют коэффициент 0,7. Для комнаты площадью 30 м2 потребуется осушитель на 21 л/сут.

30 х 0,7 = 21

При выборе промышленных агрегатов лучше воспользоваться точными расчетами, которые следует доверить специалисту. Сначала он определит уровень влажности с помощью гигроскопа и на основании полученных данных найдет минимально необходимую производительность. В любом случае надо предусмотреть некоторый запас мощности, чтобы оборудование не должно было работать в непрерывном режиме на максимальных оборотах.

Воздухообмен

Воздухообмен – количество воздуха, которое аппарат способен осушить за единицу времени. Обычно его указывают в кубических метрах в час. От него зависит, насколько быстро произойдет нормализация уровня влажности в вашем помещении после включения прибора в работу.

При выборе осушителя считается, что он должен 3-4 раза в течение часа пропустить через себя всю атмосферу вашей комнаты. Для помещения в 30 м2 с высотой потолков 2,5 метра воздухообмен должен быть не менее 225 м3/час.

30 х 2,5 х 3 = 225

Промышленные агрегаты могут быть рассчитаны на воздухообмен в несколько тысяч кубических метров в час.

Дополнительные параметры

Производительность – основной, но не единственный показатель работы осушителя. Перед покупкой желательно поинтересоваться рядом дополнительных критериев.

Наличие гигростата

Гигростат – устройство, реагирующее на изменение влажности окружающего воздуха. С его помощью осуществляется контроль состояния атмосферы и автоматическое регулирование работы осушителя. Он позволяет оставлять прибор на длительное время в автоматическом режиме, не опасаясь избыточной осушки и неоправданно высокого расхода электроэнергии.

Уровень шума

Сила издаваемого осушителем звука напрямую зависит от мощности установленного электрооборудования. Большинство бытовых приборов достигают на максимальных оборотах уровня шума в пределах 40-50 дБ. Он сравним по громкости со спокойной речью человека, что не может вызвать серьезных проблем. Для промышленных аппаратов данный показатель неизбежно оказывается выше. В отдельных случаях для установки может потребоваться отдельное помещение.

Регулировка скорости вентилятора

Данная опция позволяет использовать оборудование не на полную мощность. Это актуально, когда один аппарат используется для помещений с различными характеристиками.

Допустимая температура и влажность

Для бытовых приборов стандартный диапазон применения лежит в интервале от +5 до +40о С при относительной влажности 30-80%. Условия эксплуатации промышленных агрегатов могут заметно отличаться от указанных величин. Выбор модели с неподходящими характеристиками приведет к быстрому выходу ее из строя.

Способность очистки воздуха

Наиболее продвинутые модели способны не только поддерживать заданный уровень влажности воздуха, но и очищать его от пыли и болезнетворных микробов. Для этого их оборудуют фильтрами тонкой очистки. Данная опция нередко совмещается с функцией ионизации и ароматизации атмосферы помещения.
