Правильная пайка паяльником и феном с нуля для начинающих

Типы нагревателя

От нагревательного элемента зависит скорость работ и качество конечного результата.

Выделяют несколько типов в зависимости от материала:

• Нихромовые. Эти нагреватели были изобретены раньше других, представляют собой нихромовую проволоку, по которой пропускают электрический ток, в результате чего происходит её нагрев. Последняя изолирована от жала и корпуса паяльника с помощью слюдяных или керамических пластин. Материал простой, механически прочный, стоят такие приборы дешево. Но нагреватель медленно разрушается из-за окисления под воздействием кислорода, содержащегося в воздухе, поэтому служит недолго, период эксплуатации как у лампы накаливания.
• Керамические. Элемент представляет собой полый керамический цилиндр, в толще которого имеется токопроводящий слой. Нагревается под воздействием протекающего по нему электрического тока. Нагреватель герметизирован, не окисляется, поэтому у него больший срок службы, чем у нихромовых вариантов. Но керамика отличается хрупкостью, поэтому приборы боятся ударов и падений, к тому же, к ним подходят только оригинальные жала.
• Индукционные. Надежные, быстро нагреваются, но и стоят недешево. Индукционный паяльник содержит катушку индуктивности, через которую протекает ток высокой частоты от 450 кГц и выше. При этом создаётся вихревое электромагнитное поле, наводящее высокочастотные токи в той части медного жала, поверхность которого покрыта ферромагнитным материалом. В результате оно быстро разогревается.

Виды паяльников

По функциональному назначению выделяют несколько разновидностей паяльников. Среди них обычный универсальный паяльник для дома с питанием от сети 220 В, которым можно паять всё, что угодно – от сращиваемых проводов до телевизионных штекеров и прохудившихся кастрюль. Такой инструмент нужен всем.

Далее следуют современные станции для пайки микросхем и других радиокомпонентов. Эти изделия больше рассчитаны на радиолюбителей и специалистов, занимающихся сборкой и ремонтом различной электроники.

Существуют приспособления для пайки водопроводных полипропиленовых труб. Ими пользуются не только профессионалы, но и люди, занятые в сфере ремонта квартир.

Классификация приборов весьма широкая, поэтому, чтобы правильно подобрать инструмент, нужно в ней разобраться.

Какие бывают виды паяльников:

1. По предназначению: бытовые и профессиональные.
2. По типу нагревательного элемента: нихромовые, керамические, индукционные, импульсные.
3. По наличию регулятора температуры: с регулятором и без него.
4. По принципу настройки температуры: с плавной или ступенчатой регулировкой.
5. По виду используемой энергии: электрические и газовые.
6. По способу питания электрические паяльники делятся на:

• аккумуляторные;
• подключаемые непосредственно к сети 220 В;
• с питанием от бортовой сети автомобиля напряжением 12 или 24 В;
• подключаемые к специальному блоку, который либо понижает напряжение сети до требуемой величины, либо вырабатывает ток высокой частоты, которым питается нагревательный элемент. Последнее необходимо для работы индукционного и импульсного инструментов.

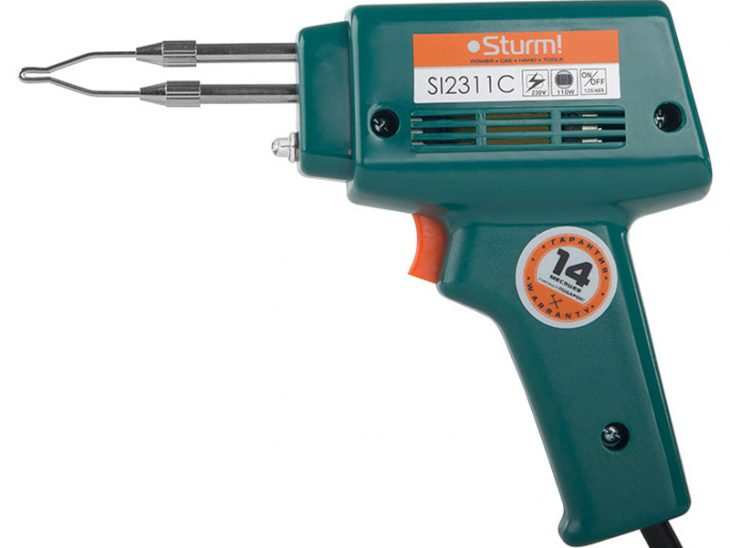

Импульсный инструмент содержит жало, которое является частью нагревательного элемента, поэтому оно очень быстро нагревается. Электричество расходуется только тогда, когда нажата кнопка разогрева, что позволяет экономить энергию.

Основы пайки.

Чтобы научиться правильно паять нужно подготовить: паяльник (как выбрать правильный паяльник), подставку для паяльника, деревянный брусок, припой, флюс, плоскогубцы или пинцет, бокорезы. Перед пайкой паяльник нужно подготовить. Для этого, с помощью напильника нужно заточить жало паяльника под 45 градусов (особенно это касается нового паяльника, т.к. антинагарное покрытие жала нового паяльника, препятствует лужению жала паяльника, соответственно и забору припоя). После того как зачистили жало паяльника, включите его в сеть и когда он прогреется до температуры плавления припоя, есче раз слегка обработайте жало паяльника, напильником, до появления блеска на рабочей части жала, и сразу после этого коснитесь наконечником жала флюса, и припоя. На наконечнике жала должна остаться часть припоя, далее нужно только потереть наконечник жала паяльника рабочей поверхностью о подготовленный деревянный брусок. После этого паяльник можно считать подготовленным к дальнейшей работе. В процессе работы для поддержания жала паяльника в чистоте, время от времени протирайте жало паяльника ХБ тканью, сложенной в несколько слоев.

Перед пайкой радиодетали, ее следует подготовить. С помощью узких плоскогубцев или пинцета, согните выводы детали таким образом, чтобы они входили в отверстия платы (это называется формовкой выводов радиоэлементов). Полезно иметь специальное приспособление для формовки выводов деталей под определенные расстояния между монтажными отверстиями. Вставьте деталь в отверстия на плате. При этом следите за правильным размещением (полярностью — если таковая имеется) детали, например, диодов или электролитических конденсаторов. После этого слегка разведите выводы с противоположной стороны платы, чтобы деталь не выпадала из своего посадочного места. Не следует разводить выводы слишком сильно.

На что обращать внимание при покупке

Каким паяльником пользуетесь Вы?

СтержневымСтанцией

Пусть некоторые моменты были описаны выше, в этом разделе мы сведём их воедино:

1. Тип паяльника. Прежде всего необходимо определить круг задач, которые будет решать ваш инструмент. Если нужно паять микросхемы, массово чинить электронику, то наилучшим выбором будет паяльная станция с инфракрасным либо термовоздушным нагревателем и стержневым паяльником, ведь она достаточно универсальна. В дороге могут пригодиться автономный паяльник на батарейках или комбинация из USB-паяльника с пауэрбанком, которые послужат своего рода иголкой и нитками для быстрой починки по-мелочи. Во многих случаях же достаточно банального стержневого нихромового паяльника от 25 до 60 Вт. Иногда могут потребоваться и монстры на 150 и более Вт — паять какой-нибудь чугун.
2. Мощность. Если, например, вы определились, что вам нужен стержневой паяльник — опять же, для чего? Для толстых проводов нужно больше мощности (больше 60 Вт) для быстрого прогрева, для небольших компонентов удобнее использовать маломощные, ведь у них и жала тоньше, и нагревать будут меньшую площадь, не задевая соседние контактные площадки.
3. Рабочая температура. В какой-то мере на неё может влиять мощность, но в основном это задаётся конструкцией и параметрами. Зависит от того, что и чем вы будете паять: на территории бывшего СССР наиболее популярным припоем является ПОС-61 (припой оловянно-свинцовый 61% олова), но ведь есть и бессвинцовые припои, особенно в цифровой электронике.
4. Тип нагревательного элемента. Как указано выше, тем же импульсным паяльником не стоит работать несколько часов подряд.
5. Возможность смены жала. Без комментариев.
6. Материал жала. Какое-нибудь никелевое прослужит долго, но медное можно очищать при помощи паяльника (хоть это и в некоторой степени варварство, но зато экономичное). Никелевое (или с никелевым покрытием) же в случае полного загрязнения придётся менять. На скорость нагрева материал жала очень сильно влияет.
7. Форма жала. Для паяльников со сменным жалом, которых большинство в нижнем ценовом сегменте, не так актуально, но можно немного сэкономить, выбрав сразу нужное. Есть конусовидное, стержневидное, «отвёрткой» или «лопаткой» — зависит от техники пайки, которую Вы предпочтёте и которая наиболее уместна в конкретном случае.
8. Комплектация. Иногда в комплекте идут сменные жала. В случае паяльных станций — можно подобрать набор инструментов, который нужен лично Вам.

Лучший паяльник для радиолюбителей

Самое лучший вариант для начинающих — это T12. Это скорее больше паяльная станция, чем отдельный паяльник. И тем не менее, он в разы лучше всех вышеперечисленных представителей.
Его главное преимущество — это конструкция жала. Точнее это не жала, а картриджи. Почему так? Дело в том, что жала T12 — это и нагреватель и термопара и жало, они все собраны вместе в один корпус. И благодаря этому нагрев и поддержка температуры значительно лучше, чем у других паяльников.

Но с другой стороны, такие жала намного дороже, чем те же Hakko 936. 1 жало T12 может стоить как 8 жал Hakko 936.
Да и у T12 набор жал достаточно велик. Есть различные конструкции и формы, которые помогают упростить пайку. Их выпускают разные производители, поэтому ценник может различаться.

А еще можно сделать такую станцию полностью с нуля своими руками.

Конечно, T12 не конкурент паяльнику JBC, но за свои деньги, это лучшее решение из всех представленных.

Post Views:
93

Параметры выбора инструмента

При выборе паяльника особые требования не предъявляются

Важно, чтобы прибор был практичен, безопасен и надёжен, имел достаточный спектр использования и долгий срок службы

Перед покупкой инструмента для бытовых домашних нужд нужно знать, для чего он будет применяться. Функциональные возможности паяльника определяют по характеристике и параметрам. Исходя из этого, прибор должен соответствовать перечисленным требованиям:

1. Размеры изделия для удобства в работе должны быть минимальными.
2. Рекомендуемый материал ручки — дерево, так как оно выступает хорошим теплоизолятором.
3. Мощность прибора в диапазоне 25–40 Вт.
4. Напряжение в сети 220 В.
5. Востребованными считаются паяльники с регулировкой температуры от 150 до 400 градусов.
6. Электрический кабель должен иметь надёжную и практичную изоляцию.
7. Жало требуемой формы (игла, конус, отвёртка) должно быть сделано из качественного материала с возможностью фиксации.
8. Флюс: канифоль (в сухом или растворённом виде).
9. Припой желательно из числа универсальных легкоплавких сплавов (типа ПОС).

Важным элементом паяльника является рукоятка. Изготовители предлагают три основных материала:

1. Пластик. Ручки, изготовленные из этого материала, отличаются небольшим весом и низкой ценой. Недостаток в том, что они быстро нагреваются и мешают дальнейшей работе. Применяют для работ с небольшим циклом.
2. Эбонит. Такой материал имеет привлекательный внешний вид. Практически не имеет недочётов, но тяжёлый и дорогой. Использоваться может при любых работах с паяльником, если не мешают недостатки.
3. Дерево. Этот вариант для дома оптимален, т. к. это теплоизолятор с малым весом. Сфера применения не ограничивается.

Например, для паяльника ЭПЦН подойдёт деревянная или пластиковая ручка. А вот паяльник 60 Вт желательно приобретать с эбонитовой рукоятью.

Для пайки микросхем вместе с паяльными станциями применяют ручные паяльники. При этом последние должны отвечать ряду требований:

• мощность прибора не должна превышать 25 Вт;
• жало диаметром не выше 3 мм;
• должна иметься возможность регулировки температуры;
• припой — сплав, содержащий олово.

Если часто приходится проводить пайку деталей, связанных с электроникой, рекомендуется, несмотря на высокую цену, приобрести паяльную станцию и оловоотсос.

В итоге когда сделать выбор затруднительно, лучше купить импульсную или стержневую модель. Причём из этих вариантов предпочтителен второй, т. к. он универсален и имеет требуемые параметры.

Инструмент для пайки радиодеталей

Чем отличается паяльник для микросхем от обычного? Например, от того, который применяется для пайки проводов? Тем что большая мощность и температура не нужна. Вернее, не просто не нужна, а вредна. Некоторые детали на платах от перегрева могут выйти из строя. Те же микросхемы, светодиоды. Поэтому их при демонтаже/монтаже стараются как можно меньше нагревать. Лучше — точечно, только выводы, старясь при пайке как можно меньше нагревать «тело» детали. А это возможно только с небольшой мощностью и тонким жалом. Поэтому выбирать паяльник для микросхем надо по другим критериям.

Выбрать паяльник для микросхем не та уж сложно

Для того чтобы припаять или выпаять радиодетали с плат, используют:

• Маломощные паяльники с тонким жалом.
• Паяльные станции.
• Паяльный фен.
• Паяльники с отсосом олова (на картинке ниже справа).

Если вам нужен инструмент для нечастого домашнего использования, смотрите в сторону паяльников. Можно выбрать очень неплохой и удобный по вполне бюджетной цене. Можно даже несколько штук купить — разной мощности, с различной формой рукоятки. Они недорогие, так что можно экспериментировать, подбирая оптимальную модель под собственные нужды.

Виды паяльников для микросхем

Паяльные станции и фены, модели с оловоотсосом  — это уже профессиональное оборудование по соответствующей цене. Они, конечно, хороши, но если дорогостоящее оборудование будет простаивать, это нерационально.

Бюджетная паяльная станция Lukey-702 — хороший выбор даже для профессионалов

Есть еще газовые паяльники. Для плат они не слишком удобны, так как подача газа зависит от температуры. Во время работы приходится все время регулировать пламя, чтобы не перегреть. В общем, к работе газовым паяльником надо приноровиться и не факт, что вам понравится. Он незаменим там, где нет электричества, но для мелких деталей не слишком удобен.

Электрический нихромовый паяльник REXANT 12-0240, 40 Вт

• универсальный;
• мощность – 40 Вт;
• питание – от сети;
• цена – от 176 руб.

Электропаяльник REXANT 12-0240 – изделие для широкого применения в быту, но паять им микросхемы не получится – слишком широкое жало. Его ширина в разы превышает расстояние между соседними выводами любой микросхемы, стандартная величина которого составляет всего 2,5 или 1,25 мм. Поэтому придётся либо покупать специальный инструмент, либо стачивать жало напильником, либо подобрать соответствующее в специализированном магазине. Последний вариант – самый лучший с гарантированным результатом.

В изделии использован нихромовый нагревательный элемент. Его мощность – 40 Вт, питание – от сети 220 В. Температура нагрева 300 градусов, она не регулируется. Медное прямое жало имеет наконечник клиновидной формы.

Конструкция деревянной ручки прямая. Изделие рассчитано на использование свинцово-оловянных припоев

Корпус снабжён клеммой для подключения заземления – это важно с точки зрения защиты радиоэлементов от повреждения, которое может наступить в результате дефекта изоляции паяльника. Стоит недорого, от 176 рублей

Недорогой, простой и качественный инструмент почти на все случаи жизни. Подходит для домашних нужд, за исключением пайки прохудившейся металлической посуды – для этого нужен более мощный паяльник.

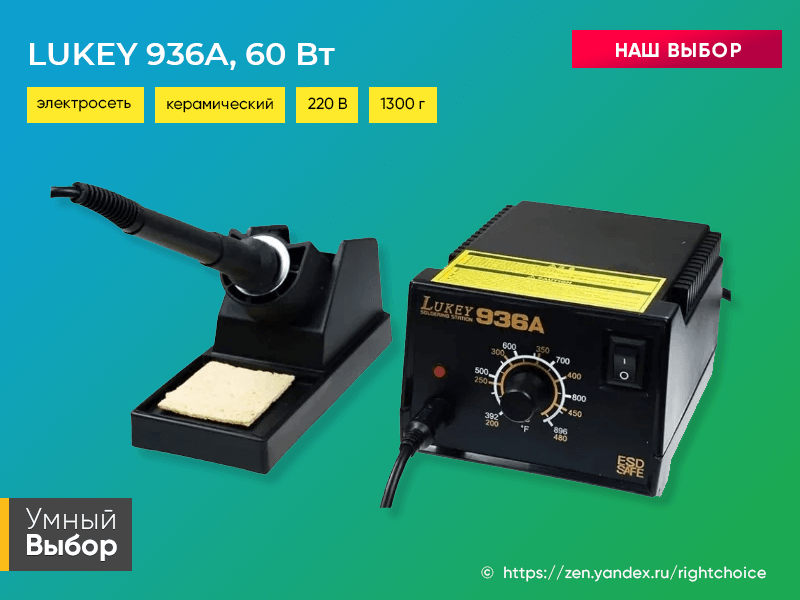

Паяльная станция LUKEY 936A, 60 Вт

• регулировка температуры жала;
• мощность – 60 Вт;
• нагревается до 480 град.;
• подставка для паяльника в комплекте;
• есть светодиодный индикатор состояния станции;
• стоит от 1875 руб.

Паяльная станция LUKEY 936A рассчитана на монтаж миниатюрных электро- и радиокомпонентов и для пайки проводов малого сечения. Это хорошая альтернатива рассмотренному выше REXANT 12-0123-1. Она состоит из собственно паяльника и электронного блока управления, соединённых кабелем. Керамический нагревательный элемент потребляет мощность 50 Вт при напряжении всего 24 В – это исключает повреждение радиоэлементов в случае пробоя изоляции нагревателя.

Диапазон плавной регулировки температуры жала – от 200 до 480 градусов. Для пайки радиоэлементов правильно использовать оловянные припои с низким содержанием свинца или вообще безсвинцовые, хотя диапазон рабочих температур обеспечивает использование практически любых припоев. Станция помогает экономить электроэнергию, поскольку ток протекает через нагревательный элемент ровно столько времени, сколько необходимо для поддержания заданной температуры жала. Затем его подача прекращается. Возобновляется, когда жало остынет.

Состояние станции отображается светодиодным индикатором: светится постоянно – происходит нагрев, мигает – готова к использованию, ничего не показывает – нагревательный элемент отключён, жало остывает. Имеется система стабилизации температуры. Весит 1,3кг, цена – от 1875 рублей.

Один из самых лучших вариантов бюджетной профессиональной паяльной станции с точки зрения соотношения цена-качество. Имеет отличные стабилизационные и регулировочные характеристики.

За:

• необходимый запас мощности;
• экономия электроэнергии;
• высокая точность поддержания заданной температуры;
• широкий диапазон.

Разновидности инструментов для пайки

Производители предлагают различные виды паяльников, параметры которых зависят от предназначения инструмента.

Нихромовые электропаяльники

Такие паяльные приборы предназначены для повседневной работы в быту, мастерских и других местах. Нагревательный элемент представлен проволочной спиралью, изготовленной из нихрома. Через неё пропускается электрический ток, вследствие чего и происходит нагрев. В самых простых изделиях спираль намотана на диэлектрический корпус, внутрь которого вставляется наконечник (жало). В продвинутых уже стоит термопара, и конструкция иная.
Нихромовый электропаяльник поможет выполнить мелкий ремонт в электронной и электрической сети

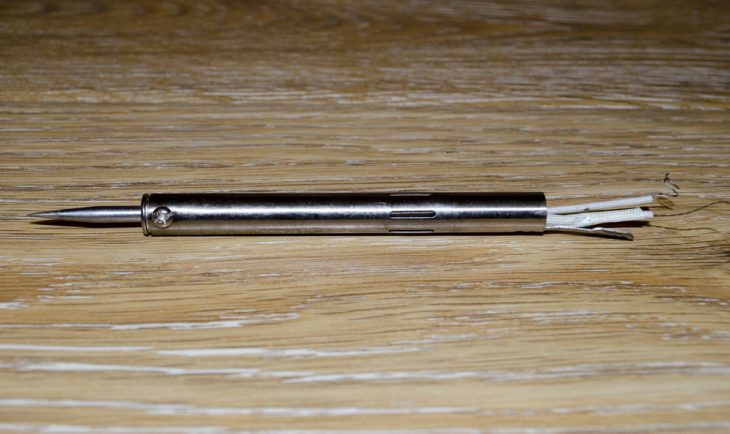

Керамический паяльник

Нагревательным элементом служит керамический стержень, через который проходит электроток. Этот продвинутый инструмент имеет ряд преимуществ:

• быстрый нагрев;
• надёжность и долговечность;
• регулируемая мощность и температура;
• малый вес.

Диапазон применения прибора обширен, стоимость выше средней.

Керамический инструмент незаменим для пайки, лужения и т. д

Импульсный инструмент

В российском исполнении у импульсного паяльника наконечник из медной проволоки — это звено электрической цепи, состоящей из трансформатора и преобразователя. Наконечник нагревается до рабочей температуры при нажатии на кнопку прибора и последующего удержания до окончания пайки. Благодаря регуляторам мощности и температуры этим паяльником можно выполнять пайку мелких и крупных деталей в т. ч. микросхем.

Импульсный паяльник способен выполнять пайку, монтаж и демонтаж схем, сетей

Индукционный паяльник

Инструмент состоит из следующих частей: индуктора и наконечника. Нагревание наконечника выполняется катушкой индуктора. В этом изделии включение и отключение нагрева происходит автоматически за счёт ферромагнитных свойств покрытия наконечника. Аккумуляторный прибор представлен маломощным автономным инструментом, применяемым для работы с электронными элементами.

Индукционный паяльник отличается от обычных принципом нагрева

Газовый паяльник

Такой инструмент относится к устройствам, способным работать автономно в нужном месте. Наконечник нагревается при сгорании газа.

Газовый паяльник незаменим для работы в местах, где отсутствуют доступные источники электрического питания

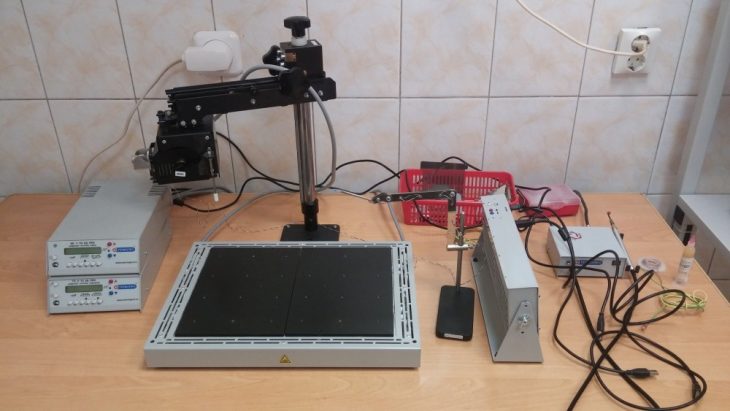

Инфракрасные и термовоздушные паяльные станции

Это современное оборудование, используемое при пайке сложных элементов (микросхем, обработке чипов и реболлинге). Чаще им пользуются профессионалы, реже любители.

В основе принципа работы инфракрасной пайки заложен нагрев детали инфракрасными лучами. Сконцентрированный пучок излучения действует избирательно, т. е. нагревается нужная точка, а это позволяет избегать перегрева других частей.

Нагрев происходит с помощью инфракрасных лучей

Принцип действия термовоздушной паяльной станции сравним с феном и заключается в том, что струя горячего воздуха, выходящая из сфокусированного сопла, обрабатывает требуемое место.

Принцип работы термовоздушного паяльника основан на действии горячего воздуха

Паяльник специальный

Прибор предназначен для работы с пластиковыми трубами, которая заключается в соединении труб и фитингов методом нагрева тефлоновых насадок. Тефлоновые насадки лучшие, т. к. они равномерно разогревают и плавят пластик.

С помощью специального паяльника можно выполнить прокладку нового или ремонт старого трубопровода

Инструменты, получающие нагрев от открытого источника огня

Древний, но востребованный до сегодняшнего дня метод пайки. Паяльник, нагреваемый на открытом пламени, используют для пайки массивных металлических деталей, он считается альтернативой мощным электрическим.

Паяльники, нагреваемые на открытом огне, используют и сейчас

Другие особенности и критерии выбора

Выбор паяльника для дома осуществляют по многим критериям. Вышерассмотренный подбор характеристик – основной, но есть и дополнительные, не менее важные.

Для всех видов инструментов, кроме паяльников для полипропиленовых труб, важны следующие параметры:

Мощность и непосредственно связанная с ней температура жала. Об этом было сказано выше.
Источник энергии. Если нужен инструмент для автономного использования, то это газовый или аккумуляторный паяльник.
Время непрерывной работы от одного источника (для аккумуляторных и газовых паяльников). Очевидно, чем оно больше – тем лучше.
Возможность быстрой смены жала, наличие сменной гарнитуры, их форма и размеры. Бывают в виде плоской отвёртки, конические, скошенные, игольчатые, цилиндрические, в виде молотка и т.д. Размеры жала критичны для паяльных станций и паяльников для пайки радиоэлементов, а также для мощных инструментов при пайке массивных деталей.
Материал наконечника. Их изготавливают из меди с покрытием и без. Вторые быстро выгорают и нуждаются в периодической зачистке, обслуживании и замене. Наконечники с покрытием служат гораздо дольше.
Наличие функции подачи проволочного припоя в рабочую зону. Делает работу особенно удобной при больших объёмах задач.
Конструкция и материал ручки. Бывают прямые или пистолетного типа, каждая из них удобна по-своему. Их изготавливают из дерева или пластмассы. Первые меньше нагреваются, поэтому мощный паяльник (более 100Вт) лучше выбирать с деревянной ручкой.
Наличие термодатчика, позволяющего точно поддерживать заданную температуру жала и экономить электроэнергию (для электрических инструментов), это актуально всегда

Что касается поддержания стабильного диапазона, оно очень важно при радиомонтажных работах.
Надежность фирмы. Лучшие производители оборудования для пайки: Hakko, Goot, Weller, Ersa, Matrix

Если же говорить о том, какой паяльник выбрать для труб, то в лидерах – Rothenberger, Gerat, CANDAN, ЭНКОР и РЕСАНТА.

Есть специфические критерии выбора паяльных станций, газовых паяльников и инструментов для пайки полипропиленовых труб.

Для паяльных станций важны следующие технические особенности:

• Пределы регулировки температуры. Чем они шире, тем больше задач позволит решить прибор.
• Точность поддержания температуры. Чем она выше, тем лучше качество монтажа. Вы никогда не столкнётесь с перегревом деталей или так называемой «холодной» пайкой.
• Наличие вытяжки от жала. Хотя эта опция приводит к удорожанию станции, она обеспечивает отвод паров флюса и припоя из зоны пайки. При этом общая атмосфера в помещении, где ведутся паяльные работы, остаётся безопасной для человека.

Для газовых паяльников важны:

1. Объём газового баллончика. Очевидно, чем он больше, тем больше время непрерывной работы паяльника.
2. Возможность использования инструмента без жала в режиме газовой горелки, что иногда необходимо.

При выборе паяльника для пластиковых труб обратите внимание на:

1. Мощность.
2. Наличие необходимого комплекта сменных насадок.

От обоих параметров зависит диапазон диаметров соединяемых труб.

Заключение

Электропаяльник — устройство, которое должно быть в каждом доме. Выбирать же паяльник следует, исходя из задач, которые можно им выполнять, а также частоты и длительности его использования. Кроме того, нужно брать в расчёт технические характеристики конкретных моделей.
