Источники питания

Критерии выбора

Для того чтобы выбрать паяльник без кабеля, который будет соответствовать вашим предпочтениям, нужно обратить внимание на следующие критерии

Продолжительность работы. Прежде чем заряд батарей упадет до минимума, устройство должно выполнить несколько паек. Чтобы реализовать это условие, параметры прибора должны быть оптимизированы для работы продолжительное время, и тогда паяльник будет действительно полезной вещью, а не бесполезной игрушкой.

Мощность. Она должна быть достаточной для предусмотренных операций. Многие производители в качестве номинальной мощности указывают 8 ватт. Этого вполне достаточно для работ. Но если мощность окажется ниже заявленной, то в этом случае будут возникать проблемы с пайкой.

Комфорт при работе

Неправильный баланс, неудобно расположенная ручка для хвата в будущем могут существенно влиять на качество пайки.

Нужно обратить внимание на внешний вид изделия. Дизайн и материалы, из которых изготовлен прибор, имеют большое значение.

Защитный кокон вокруг жала

Для работы это не имеет никакого значения, но при транспортировке защитный колпачок спасет паяльник от повреждений.

Вид жала. Он может быть разным по форме (игла, конус, лопатка). Выбирать нужно тот, который будет чаше всего использоваться при пайке. А лучше покупать паяльник, у которого есть возможность менять этот элемент в зависимости от предполагаемого вида работ. И сменные жала — это просто удобно. Например, ювелиры очень часто используют паяльник для разогрева воска, и в этом случае им подойдёт жало в форме лопатки, а если необходимо спаять цепочку, то нужен вариант в виде иглы. На каждый вид работ нужен свой наконечник.

Автономные приборы для пайки еще не могут соревноваться со стационарными по мощности и продолжительности работы. Пока они используется только в качестве вспомогательных, но у них еще все впереди, и их время наступит.

В следующем видео вы можете посмотреть обзор аккумуляторного паяльника.

Общая информация

Начинающим домашним мастерам, которые собираются заняться пайкой, следует первым делом решить, какой выбрать паяльник. Профессионалов это давно уже не беспокоит, ведь они знают, что самым практичным вариантом является паяльник с настройкой температуры. Это оборудование не только удобно в работе, но и обладает высокой производительностью. Зная особенности работы такого прибора, с его помощью можно получить очень качественно выполненное готовое изделие.

Оценить такое достоинство паяльника, как термостабилизация сможет каждый начинающий любитель. Подобрать необходимую температуру прибора довольно просто — для этого достаточно поменять значения мощности или напряжения. Такая опция делает очень удобной работу таким паяльником, ведь каждый профессионал знает, что выполнить качественную пайку разных металлических элементов можно только при определенной температуре.

Чтобы выбрать подходящий паяльник по температуре, нужно обратить внимание на используемый в устройстве регулирующий элемент. У хорошего прибора должны быть, помимо тумблера, на котором указаны максимальные и минимальные значения температуры, и механизмы, с помощью которых можно устанавливать точные значения

Ещё вам следует узнать, как на этот параметр влияет мощность. Если включенный прибор долгое время не используется, то это неизбежно приведет к перегреву рабочего жала. Во время работы, где большую роль играет количество выделяемого тепла, необходимо, чтобы паяльник позволял установить необходимую температуру. Если у вас нет желания приобретать такой прибор, вы с легкостью можете изготовить его своими руками. Всё, что вам для этого потребуется — это обычный диммер.

У большинства моделей рабочая мощность не превышает 80 Вт. Работают они от обычной бытовой электросети с напряжением 220 В. Для выбора необходимой температуры используется специальный тумблер, который позволяет выбирать температуру в диапазоне от 200 до 400 градусов Цельсия. Он обеспечивает довольно точную настройку с погрешностью всего лишь 10 градусов.

Особенности

Беспроводной паяльник нечасто встречается в ящиках с инструментами у домашних мастеров, но есть моменты, когда отсутствие кабеля с вилкой очень выручает при проведении некоторых видов работ. Чаще всего портативный инструмент без шнура используется в тех местах, где нет электрической сети поблизости или розетка расположена неудобно, не хватает длины кабеля и требуется удлинитель.

Основной особенностью данного прибора является то, что невозможно обеспечить длительный мощный нагрев, используя аккумуляторные элементы питания или обычные батарейки. В связи с этим средняя продолжительность работы этого устройства составляет около одного часа. Имеется в виду, что оно будет работать не постоянно, а время от времени отключаться – в таких условиях паяльник может использоваться заявленное время.

Экономическая целесообразность использования таких приборов вызывает вопросы, так как из-за применения батареек цена пайки значительно возрастает. Но удобство при переноске, компактные размеры, высокая скорость нагрева и возможность применить прибор в любом, даже самом неудобном месте, делает его практически незаменимым, когда пайку нужно произвести в отдалении от сети 220 В.

Но даже при всех преимуществах данного типа паяльников, они могут использоваться только в качестве вспомогательных. Очень часто такие приборы с невысокой мощностью применяют в ювелирной сфере, при ремонте посуды, в стоматологии.

Преимущества и недостатки

Для многих начинающих домашних мастеров актуальной проблемой является выбор паяльника. Не каждый любитель может понять, стоит ему приобрести керамический или же всё-таки правильнее будет выбрать медный паяльник. Пытаясь найти ответ на поставленный вопрос, любители обращаются к отзывам других мастеров, а также технической документации заинтересовавших их приборов. Однако, в первую очередь при выборе нужно учитывать мнение профессионалов, поскольку за счет большого опыта в сфере спайки они могут дать действительно ценные рекомендации. Первым делом вы должны рассмотреть достоинства и недостатки каждого из устройств.

Если говорить о медных паяльниках с регулятором температуры, то они обладают следующими положительными моментами:

• Устойчивость к деформации.
• Доступная цена.

Из недостатков можно отметить следующие:

• Невысокая долговечность, обусловленная постоянным перегревом проволоки, которая довольно быстро сгорает. Однако, как показывает статистика, чаще всего это происходит, если прибором пользуются на протяжении длительного времени без перерыва. Если во время работы делать паузы, то проявления этого недостатка можно избежать даже у китайского устройства.
• Слишком медленный нагрев жала в момент включения прибора в электросеть.

У керамических паяльников с терморегулятором имеются следующие достоинства:

• Поскольку керамические паяльники с регулировкой температуры имеют цельную конструкцию, они никогда не перегорают.
• На нагрев жала уходит гораздо меньше времени, нежели при использовании медных паяльников.
• Высокая долговечность при условии аккуратного использования прибора.

В то же время не лишены керамические паяльники и определённых минусов:

• В случае разрушения жало можно заменить только оригинальными элементами.
• Не переносят механических воздействий. Если прибор упадёт, то керамический корпус не выдержит столь сильного воздействия и может треснуть или даже разбиться.

Переключатели и диммеры

Простейшая регулировка температуры применена в паяльниках с переключателем, допускающим всего два положения, а соответственно и два значения температуры.

При минимальном значении паяльник, установленный на подставке, просто поддерживает жало в нагретом состоянии, а при нажатии на клавишу или кнопку, жало нагревается до максимальной температуры, при которой и производится пайка.

Очевидно, что из преимуществ, описанных выше, такой паяльник обладает только возможностью экономить электроэнергию. Главная же задача регулировки – производство качественного и безопасного монтажа компонентов – остается невыполнимой.

Вторая разновидность паяльников с регулировкой – диммируемые. Их конструкция предполагает включение в разрыв питающего кабеля диммера – устройства, ограничивающего потребление электроэнергии паяльником.

При этом действительно появляется возможность регулировки температуры жала, но делается это за счет падения напряжения в диммере.

Соответственно, ни о какой экономичности такой схемы не может быть и речи. Но цена таких устройств довольно низкая и может сыграть решающую роль при выборе.

Принцип работы

Корректировка параметров происходит специальным механизмом. Паяльник с терморегулятором состоит из жала, корпуса, платы и набора резисторов в конструкции. Конструкция допускает производить регулировку жара при работе с различными деталями. Более дорогие образцы представляют изменяемые границы напряжения

При каждой настройке нужно подбирать соответствующее жало для контроля температуры на выходе.Начинающему радиолюбителю важно определить, с какими параметрами требуется паяльник. Профессионалы своего дела выбирают надежные модели с регулировкой температуры

Оборудование обладает хорошими показателями спаивания, действие производится соответствием необходимым критериям. Для каждого изделия применяется различная нагрузка, термостабилизация разрешает выбрать границы, необходимые для качественной пайки различных изделий.

Паяльник сетевой с регулировкой температуры

Подбор температуры происходит в соответствие описанию материала и метода эксплуатации используемого оборудования.

Для чего повышать мощность

Чтобы выполнять паяльные работы, требуются инструменты с различными параметрами. При этом иметь несколько паяльников с разной мощностью и, соответственно, с разной температурой нагрева жала, нецелесообразно.

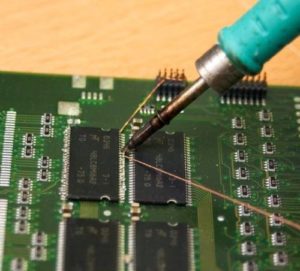

При монтаже компонентов на плату требуется температура жала, достаточная для прогрева выводов и плавления припоя. Увеличенные значения температуры могут привести к сгоранию отдельных элементов, отклеиванию токопроводящих дорожек от платы, повреждению изоляции проводов.

В то же время использование паяльника с меньшей мощностью, а значит и с меньшей температурой нагрева жала, позволяющей достигнуть заданного значения, принуждает увеличивать время воздействия на детали и припой.

В результате от длительного нагрева компоненты выходят из строя, а изоляция может со временем растрескиваться из-за потери механических свойств.

При этом припой должен расплавиться и обеспечить надежный контакт с деталью, которая при таком режиме не подвергнется перегреву.

Блоки управления

Следующим видом паяльников являются уже более сложные устройства с блоком питания, в которых регулирование происходит при помощи блока из полупроводников и микросхем. Такой блок компактен и может находиться в корпусе рукоятки паяльника, что очень удобно.

Регулятор также может находиться на рукоятке. При достаточно скромной цене это вполне приемлемый вариант, позволяющий производить качественную пайку.

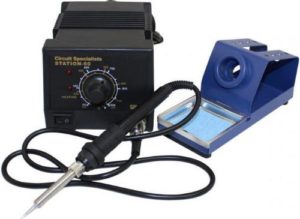

Еще одной разновидностью паяльников с регулировкой являются инструменты с внешним блоком питания. Благодаря наличию этих блоков возможна работа прибора на выпрямленном постоянном токе со стабильными значениями напряжения.

Такой блок питания одновременно служит и стабилизатором температуры паяльника, которая останется неизменной независимо от того, насколько будет изменяться напряжение в сети. Многие радиодетали требовательны именно к такому режиму пайки.

Недостатком моделей можно посчитать громоздкость, низкую мобильность, но если принять во внимание, что качественный монтаж можно произвести только в оборудованной мастерской, а не «на коленке», как принято говорить в таких случаях, то можно закрыть на это глаза. Наиболее точной регулировки и настройки можно добиться только при помощи , где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой

Наиболее точной регулировки и настройки можно добиться только при помощи , где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой.

На что ещё обратить внимание

Кроме выбора по техническим параметрам, надо не забыть про некоторые моменты. Один из важных параметров удобная ручка. Даже если вы работаете паяльником от случая к случаю, желательно чтобы инструмент «лежал в руке». Так и результат работы будет лучше. Ещё немаловажны следующие детали.

• Индикатор включения. Обычный светодиод, который показывает, включён паяльник или нет. Как иначе проверять? Пальцами? Плевать? А так одного взгляда на инструмент достаточно, чтобы понять что он горячий.

• Наличие провода заземления. При работе с микросхемами, разряд статики может вывести её из строя. Потому, перед работой снимают с себя заряд, а потом всё и рабочее место, и паяльник, и свои руки обматывают медным проводом и заземляют. С заземляющим проводником это сделать намного проще.

• Форма и размеры регулятора. Слишком маленький регулятор неудобен. Его сложно захватить, да ещё и выставить в нужное положение.
• Простота замены жала. Есть различные системы фиксации жала. Желательно, чтобы оно фиксировалось надёжно, но при этом на замену не уходило много времени. Оптимальным вариантом можно считать два винта. И держат хорошо, и на цену не влияют.
• Длина шнура и его подвижное крепление к ручке. Длина сетевого шнура зависит от расположения розеток и должна быть не менее метра, а то будет совсем коротко. Подвижное крепление к ручке убережёт от скручивания и появления заломов на кабеле. Его, конечно, заменить не проблема, но раздражает.
• Упор для пальцев. Это расширение на ручке не даёт захвату соскользнуть на нагревательный элемент, также инструментом проще управлять.

Обзор лучших моделей

Многие производители пытаются занять нишу производства автономных приборов для пайки, самые достойные выпускают в Германии и Японии. Но и производители из других стран тоже не хотят отставать. Ниже представлен топ паяльников без проводов. Рейтинг составлен по популярности и продаваемости данных приборов.

Первую ступеньку занимает ZD 20D 8W. Данный инструмент характеризуется быстрым нагревом – для достижения максимальной температуры ему хватает 15-20 секунд. Его основные характеристики: жало керамическое, диапазон поддерживаемых температур – от 100 до 450°C, мощность – 8 ватт. Время работы – около 45 мин, в качестве элементов питания применяются обычные батарейки стандарта АА.

На втором месте стоит модель Takumi KBI 645. Это отличный помощник для мелкого ремонта вдали от дома. Наконечник у него из железа, нагревается до 450°C за 6 секунд. Если батареи новые, можно осуществить до 300 операций по пайке. Время остывания – 30 секунд. Оборудован защитным колпачком.

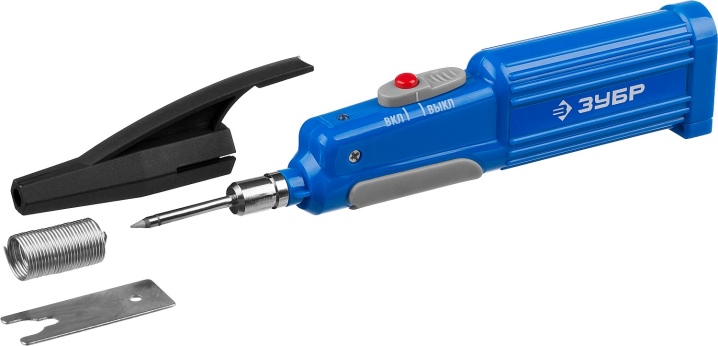

На третьей строчке рейтинга – беспроводной отечественный паяльник «Зубр». Он оборудован защитным колпачком, который не дает включиться устройству во время транспортировки. Мощность прибора – 6 ватт. Он довольно быстро нагревается, примерно за 20 секунд. Самая высокая температура, до которой разогревается наконечник, – 450°С, материал жала – медь. Для питания необходимо 3 батарейки формата АА.

Четвертым местом заслуженно владеет модель Rexant 120181. Это легкое и компактное устройство мощностью 8 ватт, питается от 3-х батарей стандарта АА. До температуры в 450°С нагревается за 120 секунд и имеет жало конической формы с заостренным концом.

И закрывает наш топ автономных паяльников модель Weller 6W. Это устройство автоматически отключается при надевании защитного колпачка на жало, что довольно удобно. Мощность составляет 6/8 ватт, максимальная температура до которой разогревается жало – 480°C. При свежих элементах питания может спаять 180 мест соединения. В качестве бонуса – подсветка места пайки и переключатель мощности.

Виды паяльников

Нихромовый паяльник

Данные девайсы выделяются наличием проволочной нихромовой спирали. Она служит проводником переменного тока низкого напряжения. Температура нагрева находится под контролем термодатчика (термопара). Самые примитивные аппараты выглядят, как нихромовая спираль, намотанная на корпус, который не проводит ток. Внутрь него вставляется наконечник. В других случаях, нихром заделывается в изоляторы, которые уменьшают потери тепла и увеличивают теплопередачу.

Достоинств не очень много. Они имеют простую конструкцию и простые в эксплуатации.

Керамический паяльник

Здесь используется керамический стержень, нагревающийся при подведении к нему напряжения. Он находится на ступень выше эволюционной лестницы паяльников, потому как:

• долго служит;
• быстро нагревается;
• имеет большой диапазон регулировки мощности и температуры.

Такие агрегаты, очень распространенные на предприятиях.

Часто используются и все их хвалят. Отлично работает от сети, не подводит. Если бережно обращаться, то проработает долгие годы. Паяльник быстро нагревается и хорошо регулируется.

В общих чертах, недостатков у таких паяльников нет. Было бы идеально, если они все были бы портативны.

Импульсный паяльник

Импульсные паяльники выделены в отдельную касту. Они работают столько, сколько нажата кнопка пуска. Наконечник очень быстро разогревается (несколько секунд). Обратный процесс происходит при отпускании клавиши. Жало паяльника соединено с токосъемниками вторичной обмотки (из-за чего и происходит быстрый разогрев). Современные модели могут справляться с крупными деталями, благодаря наличию регулировок температуры и мощности.

Инструмент немного сложен в конструкции и неудобен в эксплуатации – очень некомфортно постоянно держать нажатой кнопку. Они недорогие, но не хороши, по сравнению с аналогами.

Индукционный паяльник

Нагревается агрегат за счет катушки индуктора. Наконечник с ферромагнитным покрытием создает в себе магнитное поле с токами, из-за них нагревается сердечник. При достижении точки Кюри (определенное значение температуры), покрытие остается без своих магнитных свойств и нагрев останавливается. Следовательно, автоматически поддерживается нужная температура жала паяльника в необходимом интервале. В таком случае, не нужен термодатчик и прочая электроника.

Прибор хорош тем, что все делает сам, без лишних наворотов. Конкретные модели могут иметь недостатки, но сам вид паяльников имеет лучшие характеристики и свойства по сравнению с импульсными или нихромовыми.

Беспроводные паяльники

Такие приборы не очень мощные, так как устройство работает не от сети, а при помощи батарей. Он отлично пригодится, если отсутствует электричество или во время работ в особых условиях. Они похожи на мобильные телефоны: заряжаются – работают – садятся, и так по кругу.

Достоинства таких моделей в том, что они быстро нагреваются, имеют небольшие размеры. Такие девайсы мобильны и не нуждаются в источнике энергии.

Самый главный недостаток – маленькая мощность и, относительно, дорогая стоимость.

Портативные USB паяльники

Похожи на беспроводные, но питаются через USB разъем. Они предназначены для работы с маленькими деталями, из-за чего жала тонкие и прочные. Прибор может функционировать и от прикуривателя автомобиля, и от компьютера.

Плюсы аналогичны беспроводникам – мобильность, быстрый нагрев и маленькие размеры.

Такая же ситуация и с минусами —  мощность маленькая и нужна частая зарядка (из-за чего очень долго паять не выйдет).

Паяльник с отсосом олова

Такие аппараты оригинальны и удобны в использовании. Они очень просты в обращении, новички отлично с ними справляются. Подобные агрегаты правильно покупать с изолированной ручкой. Этот способ защиты эффективен и обезопасит работу. Некачественные девайсы со встроенным отсосом припоя никогда долго не служат и быстро выходят из строя.

Паяльник для детей

Такие паяльники имеют небольшую мощность — это, обычно, 30-60 Вт. Для детей используются самые безопасные варианты:

• электрические;
• на батарейках;
• импульсные.

Плюс таких приборов очевиден: они дают возможность научится несовершеннолетним безопасно пользоваться паяльником. В случае, если бы ребенку сразу давали мощный агрегат, то он мог бы нанести себе вред.
