Resource Management of the PC-3000 Express board

One of the most important new features of the PC-3000 Express is to allow for launching of the PC-3000 utility and the Data Extractor tasks as separate OS processes. The «PC-3000 Resource manager» software makes using the new PC-3000 Express very easy and effective. The «PC-3000 Resource manager» manages port and related process activity, controls the status of the ports, checks process conditions and kills processes when it is necessary.

Once a process is started it can use any number of PC-3000 Express ports. For instance, four processes can be launched for each port or two processes can be launched: the first one works with three ports and the second one only with one port and so on.

Port selection process in the PC-3000 Express

PC-3000 Express Resource Manager

АВТОНОМНЫЙ РЕЖИМ

Применение диагностических портов в Автономном режиме:

Диагностические порты (Source): USB 3.0 (HOST) и Port 0 (SATA/PCIe/NVMe)

Исследуемые, диагностируемые накопители подключаются к портам Source, которые имеют
аппаратную блокировку записи — переключатель «Wr. Protection». При его включении загорается
желтый светодиод свидетельствующий, что блокировка записи активирована!

К диагностическим портам можно подключать следующие накопители: USB: Flash; HDD:
SATA/PATA*/USB; SSD: SATA/PCIe NVMe/USB.

Порты приемники (Target): Port 1 (SATA) и Port 2 (SATA)

К диагностическим портам Target можно подключать только накопители HDD/SSD с интерфейсом
SATA. На них будет создаваться копия данных на один или сразу на два накопителя.

Порты приемники (Target): Port 1 (SATA) и Port 2 (SATA)

К диагностическим портам Target можно подключать только накопители HDD/SSD с интерфейсом
SATA. На них будет создаваться копия данных на один или сразу на два накопителя.

Скорость копирования в автономном режиме достигает 500 МБ/с.

Дополнительно

Во время работы все действия выполняемые оператором с накопителями протоколируются и
записываются в лог-файл который хранится в энергонезависимой памяти. При подключении PC-3000
Portable III к управляющему компьютеру эти лог-файлы можно просмотреть или распечатать.
Специально для точного логирования контроллер PC-3000 Portable III имеет вековой календарь и
мировые часы точного времени (UTC). Встроенный литиевый источник питания обеспечивает их
бесперебойную работу.

Принципы функционирования комплексов PC-3000

Современный HDD можно условно разделить на три части: гермоблок, плата электроники и внутреннее программное обеспечение HDD. Из-за повреждений в любой из этих частей накопитель будет неработоспособным. Комплекс PC-3000 позволяет продиагностировать HDD и при необходимости исправить поврежденные программные модули HDD, отключить неисправные головки, заблокировать доступ к поврежденным участкам магнитных поврехностей, получить доступ к пользовательским данным и многое другое.

Диагностика HDD осуществляется в обычном (пользовательском) режиме и в специальном технологическом (заводском) режиме работы. Для этого в комплекс PC-3000 входит набор специализированых переходников и адаптеров, которые используются для перевода HDD в технологический режим работы, для получения доступа к внутреннему программному обеспечению HDD и данным пользователя.

Для первоначальной диагностики HDD запускается универсальная утилита PC-3000, которая диагностирует накопитель в пользовательском режиме работы. При этом проверяется идентификация HDD, установлен ли на накопителе пароль, запрещающий доступ к данным пользователя, проверяется доступность ко всей области пользовательских данных по LBA, проверяется система трансляции накопителя и др. В случае обнаружения неисправностей запускается специализированная (предназначенная только для данного семейства HDD) технологическая утилита, которая и осуществляет ремонт жесткого диска или позволяет получить доступ к пользовательским данным в технологическом режиме.

Возможности аппаратной части: Устройство считывания PC-Flash Reader 4.0.NEW!

• Поддержка широкого спектра NAND микросхем c использованием специализированных адаптеров.
• Наличие полностью автоматического режима чтения микросхем и пошагового ручного режима произвольного подачи команд.
• Широкие возможности по управлению питающим напряжением и ограничению подаваемого тока (см. ).
• Наличие драйверов под 32-х и 64-х разрядные системы.
• Обновляемая микропрограмма позволяет конфигурировать устройство чтения для работы с наиболее актуальными типами микросхемами памяти.
• Полностью программное управление.
• Буферированные выводы управление и шины адрес/данные.

Восстановление данных в случае логических повреждений

Для решения задачи восстановления данных при логических повреждений, в состав комплекса включен ряд специализированных режимов:

• «проводник» — предназначен для доступа к поврежденным разделам, каталогам и файлам;
• «черновое восстановление» — предназначен для восстановления данных в случае катастрофических разрушений структуры файловой системы;
• «карта объекта» — предназначен для работы (вычитывание, создание копии и пр.) с фрагментированными структурами;
• «быстрый анализ диска» — предназначенный для решения проблем с поврежденной информацией о разделах;
• «анализ данных раздела» и другие специализированные режимы для каждой файловой системы, предназначенные для восстановления данных (в том числе удаленных пользователем) с поврежденных ФС;
• режимы просмотра и редактирования метаданных файловых систем;
• построение карт занятого и незанятого пространств, метаданных и данных файловых систем;
• «редактирование карты виртуального диска» — этот режим позволяет восстанавливать виртуальные диски, информация о размещении которых была утеряна.

Черновое восстановление

Сборка массива и логическое восстановление хранящихся на нем данных

Даже если известна точная конфигурация и нет проблем с неисправными накопителями, то восстановление данных с RAID массива тоже может оказаться не такой простой задачей. Причины могут быть разными: очень большое количество дисков, которые необходимо подключить одновременно, низкая скорость чтения, невозможность собрать экзотическую конфигурацию массива, логические повреждения данных, хранящихся на RAID.

Можно выделить следующие преимущества Data Extractor Express RAID Edition:

• возможность подключать до 4 HDD к портам платы PC3000 Express дополнительно к накопителям, подключенным штатно;
• высокая скорость чтения данных с виртуального RAID (для Stripe из 4 HDD, подключенных к портам PC3000 Express более 400 МБ/c);
• широкий список стандартных уровней RAID и возможность определять новые, еще неизвестные комплексу уровни;
• возможности восстановления и проверки целостности данных для массивов с избыточностью;
• все режимы логического восстановления могут быть использованы и для виртуального RAID массива;
• возможности построения карт с учетом их расположения на конкретном участнике массива (например, можно для карты файла или раздела на RAID отобрать сектора, лежащие на заданном участнике).

Logical problems of a NAND-based drive

• Drive analysis enabling to find the existing partitions and to add virtual ones
• Analysis of the partition data enabling to scan the content of the drive and to find lost files and folders. The mode can be operated basing on the file system, but it can also be started in a configuration when the file system is ignored, and in this case EVERYTHING will be found
• The mode of RAW recovery allows to recover files and then group the recovered files by types
• Sector editor. Advanced users, who possess extended knowledge of file systems structure, have an opportunity to fully restore the drive’s functionality and its performance

Оборудование для диагностики и ремонта PC

«PC-3000» for Windows UDMA

Цена: 963.00 $59900 рублей Мера: шт.Производитель: ACE Lab Новый контроллер PC-3000 UDMA, это 3-х портовая тестовая плата, устанавливаемая в PCI-Express слот расширения управляющего компьютера. Три диагностических порта контроллера распределились следующим образом: 2 порта SATA с максимальной скоростью передачи данных 133 Мб/сек и 1 порт PATA со скоростью 100 Мб/сек. Один порт SATA (SATA0) является основным, другой порт SATA (SATA1) являются переключаемым с портом PATA. Таким образом, одновременно к плате PC-3000 UDMA можно подключить два накопителя, один из которых SATA, другой в зависимости от выбранной конфигурации SATA или PATA. При разработке контроллера PC-3000 UDMA на шине PCI-Express использовался опыт эксплуатации контроллера предыдущего поколения PC-3000 UDMA на шине PCI, который хорошо зарекомендовал себя в центрах восстановления данных, как недорогой, надежный контроллер оптимальной производительности.Поддерживаемые режимы: SATA x2 — UDMA133, UDMA100, UDMA66, UDMA33, PIO4, PIO3, PIO2, PIO1, PIO0 PATA x1 — UDMA100, UDMA66, UDMA33, PIO4, PIO3, PIO2, PIO1, PIO0 Порты раздельны, но при одновременной загрузке двух портов — зависимы. Наблюдается незначительное снижение производительности (не более чем на 20%) на одном из каналов, при полной загрузке второго канала UDMA. Такая особенность контроллера PC-3000 UDMA обусловлена использованием одноканальной шины PCI-Express, которая и является узким местом при передаче данных. С другой стороны, такое схематехническое решение позволяет снизить общую стоимость платы и сделать ее более привлекательной, для небольших сервисных центров. Комплект поставки PC-3000 UDMA Контроллер PC-3000 UDMA-E — 1 шт Адаптер PC-USB-TERMINAL — 1 шт Адаптер PC-2″ — 1 шт Адаптер SATA- micro SATA — 1 шт Переходник MX-SAFE — 1 шт Переходник PC-FUJ.SATA — 1 шт Переходник PC-QUANTUM — 1 шт Переходник PC-SAMSUNG — 1 шт Переходник PC-SEAG.SATA — 1 шт Переходник PC-SEAGATE — 1 шт Переходник PC-TOSH.SATA — 1 шт Переходник PC-WD3.5″ — 1 шт Щуп ATCS, ATDA — 1 шт Кабель USB2.0 Defender — 1 шт Кабель SATA RAID edition (80 см) — 2 шт Кабель плосский UDMA80 (80 см) — 1 шт Кабель IDC10 (30 см) — 1 шт Кабель питания для MX-SAFE — 1 шт Кабель питания HDD SATA (80 см) — 1 шт Кабель питания HDD PATA (70 см) — 1 шт Переходник питания PATA-SATA (10 см) — 1 шт ПО комплекса, база данных ресурсов — 1 DVD Руководство пользователя — 1 книга

• Другие товары в категории Оборудование для диагностики и ремонта PC
• Все товары

Physical problems of a NAND-based drive

• A reference base of memory microchips containing information about hundreds of memory microchips
• A resource base required to most controllers operation
• About 25 different preparation techniques emulating the controller transformations
• Around 50 different algorithms of obtaining a full-featured image of the file system
• View mode for service information
• Data view mode in bitwise graphic representation
• Several methods and algorithms to improve the previously built image
• An integrated compiler enabling you to write your own scripts to work with data
• Numerous other useful features
• Many other features and functions

• Controller-based recovery, an off-line base of possible steps for recovering user data
• A comprehensive method of analysis, a mode for mathematical calculation of the likeliest data recovery steps
• A Global Solution Centre – the website containing a base of over 4,500 solution scripts. When you apply these solutions, you get an opportunity to recover data “in one click”

Логические проблемы с накопителем

Если при диагностике было определено наличие логической неисправности, то для восстановления данных не нужно разбирать накопитель, достаточно запустить программное обеспечение комплекса PC-3000 Flash и использовать режимы:

• анализ диска, который позволяет найти существующие разделы или добавить виртуальные;
• анализ данных раздела, который позволяет просканировать содержимое накопителя и найти потерянные файлы и папки. Режим может учитывать файловую систему, а может запускаться в режиме игнорирования файловой системы и в этом случае будет найдено ВСЕ, что можно найти.
• режим чернового восстановления, который позволяет восстановить файлы, и сгруппировать восстановленные файлы по типам.
• редактор сектора. Для продвинутых пользователей, обладающими расширенными знаниями в области строения файловых систем, есть возможность восстановить полноценную работоспособность устройства.

Физические проблемы с накопителем

Физические поломки с накопителями случаются очень часто. Одной из причин поломок может стать низкое качество электронных компонентов из которых он собран, неверная эксплуатация устройства и многое другое, включая явление износа, которому подвержены микросхемы NAND памяти. В большинстве таких случаев выходит из строя именно контроллер (а точнее его управляющая программа), а данные пользователя остаются нетронутыми и находятся в энергонезависимых микросхемах памяти. Тем не менее при данной неисправности они не могут быть прочитаны штатно через интерфейс устройства.

Для решения таких проблем в комплексе PC-3000 Flash используется связка аппаратной и программной частей. Аппаратная часть комплекса реализована таким образом, что может прочитать любую микросхему NAND-памяти (предварительно все микросхемы памяти выпаиваются из накопителя и вставляются в специализированный адаптер, который подключается к устройству считывания PC-3000 Flash). После получения файла, содержащего данные с микросхем памяти вся дальнейшая работа ведется непосредственно с прочитанными данными. Повредить их практически невозможно и процесс использования комплекса становится абсолютно безопасным т.к. в любой момент времени можно вернуться к исходному прочитанному дампу каждой микросхемы. На следующем этапе в работу включается математический набор инструментов и методов, который позволяет эмулировать алгоритм работы практически любого контроллера накопителя.

Восстановление данных с USB накопителей, карт памяти, мобильных устройств хранения информации

Комплекс PC-3000 Flash использует собственную технологию прямого доступа к микросхемам flash-памяти. При этом микросхема выпаивается из накопителя и считывается на специальном считывающем устройстве — Flash reader, входящим в состав комплекса, что позволяет получить доступ к данным в случаях, когда контроллер накопителя неисправен. Эта технология позволяет увеличить вероятность успешного восстановления данных даже в случае физически поврежденных накопителей.

В комплексе реализована большая, периодически дополняемая, база микросхем памяти, что позволяет для таких микросхем выполнять идентификацию и чтение в автоматическом режиме. Сложные (стековые) организации, состоящие из нескольких частей, также определяются комплексом автоматически.

Современные микросхемы NAND памяти довольно сложные устройства, подверженные явлениям износа, что является основной причиной логического повреждения накопителя.

Для получения максимально качественного результата при их чтении, помимо соблюдения требований стандартных спецификаций, требуется:

• использование расширенных возможностей низкоуровневых режимов вычитывания (Read Retry);
• наличие многоконтурного управляемого источника питания (встроенный адаптер управления питанием);
• применение управляющих линий с повышенными токовыми характеристиками;
• наличие качественных и удобных адаптеров для всех типов корпуса NAND микросхем;
• постоянно обновляемая база ресурсов, используемых при работе над задачей;
• наличие постоянно актуальной библиотеки кодов коррекции ошибок (ECC).

Помимо этого, в устройстве считывания Flash Reader предусмотрено обновление программы управления. Это позволяет оперативно добавлять поддержку новых типов микросхем со строгим соблюдением всех требований, необходимых для их корректной работы.

При наличии интернет-соединения комплекс имеет возможность автоматически проверять наличие более актуальной версии следующих ресурсов:

• библиотека микросхем памяти;
• библиотека алгоритмов ECC;
• библиотека XOR;
• библиотека алгоритмов анализа, методов подготовки и методов исследования;
• библиотека форматов страниц;
• библиотека схем питания;
• библиотека режимов вычитывания;
• библиотека динамических XOR.

При наличии таковых выполняется скачивание ресурса с сервера технической поддержки компании «АСЕLab», и ресурс обновляется.

Помимо широкого спектра ручных и визуальных режимов, в состав комплекса входят полуавтоматические методы восстановления данных, оказывающие помощь, как в простых, так и в сложных случаях.

В случае, если компьютер, на котором установлен комплекс PC-3000 Flash, подключен к сети Интернет, то в режиме on-line Системы решений можно искать решение и восстанавливать данные буквально за 1 клик, что значительно экономит время. Пополнение базы контроллеров в «Системе решений» происходит ежедневно!

Список поддерживаемых «Системой решений» контроллеров можно посмотреть здесь

The PC-3000 Express HDD firmware database

The PC-3000 Express Professional system has a massive database of factory firmware resources: FLASH ROMs, service area modules, service area tracks and other HDD critical resources. The database is systematized and stores all data in compressed format. It allows getting quick and easy data access and sharing firmware resources between several PC-3000 Kits.

The main advantages of the PC-3000 database:

• FireBird database server is used (one of the most reliable SQL servers)
• adaptive indexation mechanism is used to speed up the search process
• shared firmware database can be created for use by several PC-3000 kits at the same time
• backup policy can be managed
• you can create a database with more than 4GB size
• you may add your own resources, for example, new objects, from the latest HDD models
• all users can exchange resources they have between each other

The PC-3000 UDMA HDD firmware database

The PC-3000 UDMA Professional system has a massive database of factory firmware resources: FLASH ROMs, service area modules, service area tracks and other HDD critical resources. The database is systematized and stores all data in compressed format. It allows getting quick and easy data access and sharing firmware resources between several PC-3000 Kits.

The main advantages of PC-3000 database:

• FireBird database server is used (one of the most reliable SQL servers)
• adaptive indexation mechanism is used to speed up the search process
• shared firmware database can be created for use by several PC-3000 kits at the same time
• backup policy can be managed
• you can create a database with more than 4GB size
• you may add your own resources, for example, new objects, from the latest HDD models
• all users can exchange resources they have between each other

Адаптер TSOP-48

Несмотря на наличие встроенного разъема для микросхем формата TSOP-48 в Flash Reader v.3.0, настоятельно рекомендуется использовать внешний адаптер TSOP-48 при считывании через Адаптер управления питанием.

Вариант с внешним адаптером TSOP-48 предпочтительнее по нескольким причинам:

1. Буферизированная шина IO и шина управления, реализованная в адаптере управления питанием позволит избежать нюансов несогласованности уровней сигналов процессора устройства чтения и микросхемы при работе с пониженными напряжениями, что исключит «ложные срабатывания» процессора при определении нулей и единиц на линиях IO, как это происходит с небуферизированной шиной.
2. Буферизированная шина даёт возможность «стабилизировать» линии IO и линии управления микросхем, у которых имеются проблемы по этим линиям, что положительно сказывается на чтении таких микросхем. Такая шина решает проблемы чтения самых «свежих» микросхем Intel и Micron серий L85/L86/L95 в корпусах TSOP-48/BGA, у которых после ввода протоколов NV-DDR линии IO и линии управления стали более требовательны к токам.

Тем самым связка Адаптер управления питанием + внешний Адаптер TSOP-48 в полной мере раскроет потенциал PC-3000 Flash v.3.0.

Работа с неисправными накопителями в составе RAID

Data Extractor Express RAID Edition позволяет подключать одновременно до 4х неисправных накопителей к портам платы PC3000 Express в рамках одной задачи (общее число участников может быть расширено за счет накопителей, подключенных штатно к компьютеру или из файлов-образов).

Ключевые возможности работы с неисправными HDD в составе виртуального RAID массива:

• для любого из накопителей возможно создание как полной, так и частичной копии данных, требуемых по ходу работы с массивом;
• для любого из накопителей или для виртуального RAID целиком возможно определение и использование виртуального транслятора;
• для накопителей, подключенных к портам платы PC3000 Express возможно расширенное управление и взаимодействие со специализированной утилитой PC3000 Express (управление питанием, подача сбросов, выбор команды чтения и тд);
• расширенная работа со SCSI и SAS накопителями (управление параметрами чтения, выбор команды чтения, построение карты голов и тд);
• возможность не использовать неисправный накопитель во время определения конфигурации массива или использовать только данные из копии;
• возможность использования избыточности, заложенной во многих уровнях RAID, для восстановления данных с проблемных накопителей;
• встроенные средства логического анализа позволяют вычитывать только необходимый минимум данных с неисправного накопителя, снижая нагрузку на него и, тем самым, сильно повышая шансы на успешное восстановление.

До появления продукта Data Extractor Express RAID Edition, для того, чтобы восстановить данные с простого страйпа, один из участников которого имеет физические проблемы, не позволяющие подключить его штатно или получить доступ к его секторам без применения методик PC-3000 Express или PC-3000 SAS, пришлось бы сделать полную посекторную копию данных этого накопителя. Лишь после создания копии, пытаться получить доступ к пользовательским данным. Учитывая объем современных накопителей и возможные трудности создания полной копии поврежденного диска, подход, предлагаемый Data Extractor Express RAID Edition уникален:

1. создать виртуальный RAID;
2. открыть его в проводнике Data Extractor и получить представление об организации данных;
3. создать карту требуемых данных. Это может быть карта занятых секторов раздела, карта данных требуемого каталога или каталогов, карта нужного файла, карта метаданных раздела;
4. для построенной карты построить «субкарту» секторов, которые требуется читать с проблемного диска;
5. сделать средствами DataExtractor-а посекторную копию только этих, нужных секторов;
6. сохранить требуемые данные.

Управление ресурсами платы PC-3000 Express

Принципиально новой особенностью комплекса PC-3000 Express является возможность запуска утилит PC-3000 и Задач Data Extractor-а в виде отдельных процессов операционной системы. Для удобства работы в составе комплекса имеется программа «Менеджер ресурсов платы PC-3000 Express», которая позволяет: распределять порты платы между процессами, наблюдать за их состоянием и при необходимости снимать зависший процесс. Причем, при запуске процесса, ему может быть выделено любое доступное количество портов платы PC-3000 Express. Например, можно запустить четыре процесса для каждого порта или два процесса: первый работает с тремя портами, а второй только с одним и т.д.

Экранная форма: Выбор портов для процесса PC-3000 Express

Экранная форма: Менеджер ресурсов платы PC-3000 Express

Комплект поставки PC-3000 Express:

Комплект PC-3000 Express Адаптер PC-USB-TERMINAL Переходники PC-FUJ.SATA, PC-QUANTUM, PC-SAMSUNG, PC-WD2.5″, PC-SEAG.SATA, PC-SEAGATE, PC-TOSH.SATA, PC-WD3.5″  Кабель HDD 10 pin Схема подключения адаптера PC-USB-TERMINAL Схема подключения адаптера PC-SEAG.SATA Переходник PC-MX-SAFE — предназначен для работыс накопителями MAXTOR в safe mode
Щуп (ATCS, ATDA)- предназначены для разблокировки HITACHI/IBM HDD
Адаптер PC-2″ предназначен для подключения 2,5″ и 1,8″ HDD Адаптер PC micro SATA Переходник PC-USB PWR Кабель SATA RAID edition (80 см) Кабель плосский UDMA80 (80 см) Кабель питания HDD SATA Кабель питания HDD PATA Переходник питания PATA-SATA (10 см) Кабель USB2.0 Defender Программное обеспечение и руководство пользователя

Использование комплекса PC-3000 при восстановлении данных

Наиболее частой проблемой повреждения современного HDD является отказ одной или нескольких магнито-резестивных головок, повреждение модулей служебной информации, дефекты магнитных поврехностей (сколы, царапины), повреждение платы электроники HDD и т.п. При восстановлении данных, во многих случаях, нет необходимости полностью ремонировать накопитель, достаточно произвести корректировки внутреннего программного обеспечения HDD. Это позволит временно получить доступ к данным пользователя и считать необходимую информацию.

• В случае повреждения одной из магнитных головок, для получения доступа к данным по оставшимся, можно использовать технологию их спаривания. Когда вместо поврежденной головки используется соседняя исправная. Это не нарушает целостность трансляции даных и позволяет прочитать большие объемы данных без необходимости перестановки блока магнитных головок.
• В случае проблем с начальной инициализацией HDD, можно просматривать детальный лог процесса старта накопителя выявляя в нем поврежденные программные модули служебной информации. Можно переключать копии служебных областей, позволяя накопителю выполнить инициализациию по исправной системной головке. В случае останова процесса инициализации HDD по причине невозможности загрузить в ОЗУ накопителя программные модули (оверлеи) штатными средствами, можно использовать загрузку Лоадера (специально подготовленной программы) позволяющей создать в ОЗУ HDD необходимый для работы накопителя контент.
• Работа с накопителем в технологическом режиме, позволяет читать данные по физическим параметрам в PZCHS или в линейном физическом пространстве по ABA. Очень часто это единственный способ прочитать данные с сильно разрушенных поверхностей.
• При повреждении платы электроники накопителя, существует возможность адаптировать и использовать исправную плату взятую с донорского HDD такого же семейства. Это существенно экономит время необходимое для получения доступа к данным пользователя.
• В случае USB HDD можно получить доступ к данным поьзователя через COM порт или адаптировать и использовать плату от SATA HDD.

Data recovery from USB drives, memory cards, mobile storage devices

The PC-3000 Flash is based on our own «know-how» technology of getting direct access to Flash memory microchips. The microchip is desoldered from the storage device and read by our special device – the «Flash reader» – providing access to data when the controller is damaged. This technology greatly increases the chances of successful data recovery even when the storage device is physically damaged.

The PC-3000 Flash contains an up-to-date large memory chip database that allows you to identify and read microchips in automatic mode. Complicated stack organizations which consist of several parts are automatically detected by the PC-3000 Flash as well.

NAND microchip technology is constantly changing: microchips are becoming more high-tech, new principles of functionality are created and new requirements and protocols for microchips appear, for example, TLC microchips. Because of this constant change, the Flash Reader software is continuously updated to provide support for new microchips in accordance with the strict requirements necessary for correct functionality.

The PC-3000 Flash is capable of automatically checking and downloading the latest libraries via the Internet:

• Memory chip library
• ECC algorithm library
• XOR library
• Library of Analysis algorithms, preparation and research methods
• Page format library
• Supply circuit library
• Rereading Modes reference book
• Dynamic XOR library

If there are any new resources, they are downloaded from the ACE Laboratory server and updated.

In addition to a great variety of manual and visual modes, the PC-3000 Flash has automatic data recovery methods which help solve both simple and difficult cases. For example, in most cases, Complex analysis allows for making all prior operations automatically and get access to user data.

With the PC-3000 Flash, you can recover data with «one-click» using the PC-3000 Flash Global Solution Centre. It is a dream come true for data recovery specialists!

The Global Solution Centre is updated daily!

The list of controllers supported by «Global Solution Centre» can be reviewed here

EASY MODE TO SOLVE SIMPLE CASES QUICKLY

The forensics data recovery is easier than you might think! With the PC-3000 Portable III, you can use
just its Easy Mode to recover evidence from HDDs that don’t have serious issues with the internal
firmware or hardware part without delving into the variety of deep PC-3000 functions. Even beginners in
forensics data recovery will be able to solve their first tasks quickly and efficiently!

The experienced users, in turn, will get rid of many routine steps by automating the process of
recovering evidence from logically damaged drives:

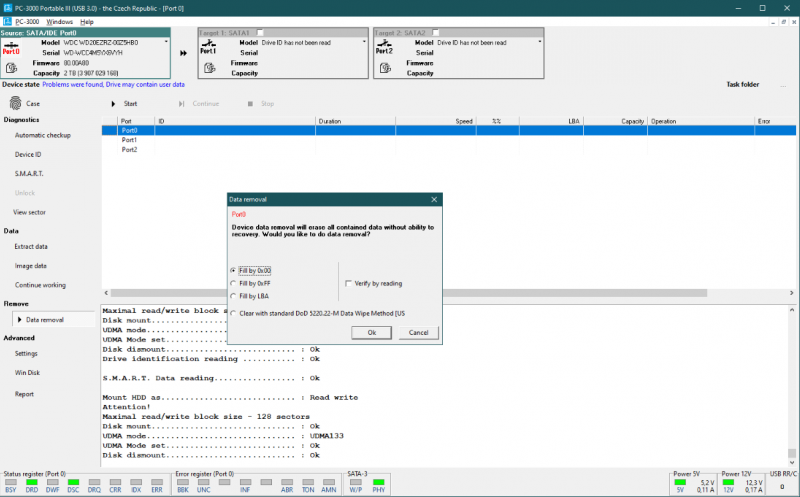

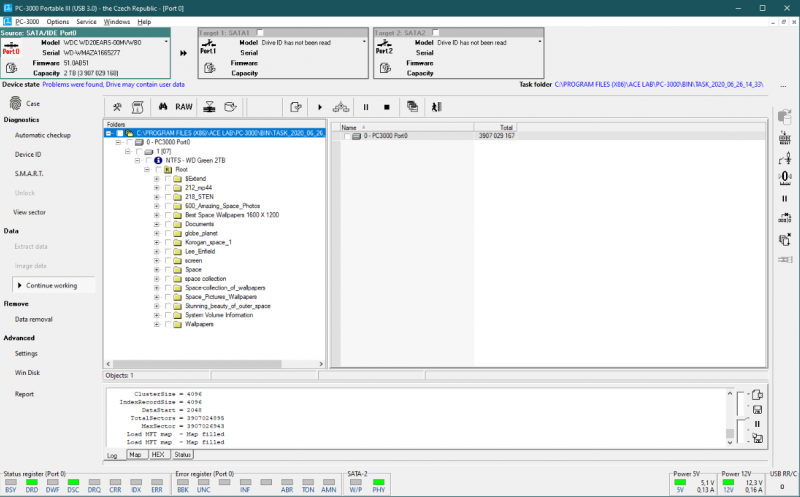

a drive power management	a complex test to check the drive’s condition and possibility to save the report about it	a drive ID and SMART data reading and analysis
a password removal for security-locked drives	data viewing	data copy creation
data erasing	working with previously created tasks	mounting a drive in the Windows OS as a logical partition, and much more!

A completely new feature — Reports Generation — allows you save/print the report about the
condition of the drive, so you can use it for further investigation. More information on how to use the
PC-3000 Portable III Easy Mode, you may find in the video above.

How to use the PC-3000 UDMA to repair HDDs?

The PC-3000 provides a great variety of functions for repairing HDDs. It enables the user to overwrite FLASH ROM, to switch off damaged magnetic heads, to detect and exclude damage in the HDD service area, to recalculate and overwrite service modules, to regenerate the translation system, to clean and reset S.M.A.R.T. logs and tables, to detect bad areas in magnetic surfaces and to exclude them from the HDD working area. Afterward, identification parameters are corrected (including serial number, model, capacity, etc.)

There are 5 main HDD repair stages:

1. HDD PCB is diagnosed. It helps to evaluate how difficult it is to repair this HDD and if it is worth doing it. Board can be repaired or substituted by another board taken from an HDD donor. Flash ROM is checked for integrity and version correspondence. If necessary, they are rewritten from the PC-3000 resource database.
2. Magnetic heads are checked, bad heads are disabled.
3. HDD service area is diagnosed. Service information modules are checked on all copies. Damaged modules are recovered or overwritten in accordance with reference data. Some service modules are cleaned and logs are reset. Calibration is launched for those HDDs where it is possible to do it.
4. Searching the bad sectors and tracks on HDD surfaces and hiding them. In case of seriously damaged surface and numerous bad sectors, this surface area is disabled. If defects are minor and local, separate areas can be switched off or defects can be hidden by using an HDD backup zone, HDD capacity remains the same. For some drives SelfScan procedure can be launched.
5. Available HDD logical space is determined. Max LBA parameters, model name, serial number etc are formed.

Принцип функционирования комплекса PC-3000 SAS

Современный HDD можно условно разделить на три части: гермоблок, плата электроники и внутреннее программное обеспечение HDD. Из-за повреждений в любой из этих частей накопитель будет неработоспособным. Комплекс «PC-3000 SAS» позволяет провести глубокую диагностику HDD, выявить причину неисправности и при необходимости исправить поврежденные программные модули HDD для получения доступа к пользовательским данным.

Комплекс «PC-3000 SAS» осуществляет тестирование, диагностику и ремонт SAS/SCSI HDD в соответствии со спецификацией SAS/SCSI для HDD в обычном (пользовательском) режиме, а также в технологическом режиме работы HDD.

ПО состоит из универсальной утилиты (общее тестирование SAS/SCSI/SATA HDD и SSD) и специализированных утилит (для работы в технологическом режиме с HDD SAS/SCSI). Для первоначальной диагностики HDD запускается универсальная утилита «PC-3000 SAS», которая диагностирует накопитель в пользовательском режиме работы.

В случае обнаружения неисправностей запускается специализированная (предназначенная только для данного семейства HDD) технологическая утилита, которая позволяет осуществить ремонт жесткого диска или получить доступ к пользовательским данным в технологическом режиме.

Все результаты тестов можно сохранять в файлы или базу данных. При работе ведется протоколирование всех действий. В тестах чтения, записи, верификации проводится тестирование производительности HDD и индикация ее в виде графиков.
