Переделка аккумулятора шуруповёрта на li-ion

Замена аккумуляторов в шуруповёрте на литиевые

Что нужно прикинуть перед началом работ?

Кроме того, большее количество литиевых элементов даст большую ёмкость. А значит, большее время работы шуруповёрта.

Литиевые аккумуляторные элементы 18650

аккумуляторы 18650

Номинальное напряжение литиевых элементов 3,6─3,7 вольта, а ёмкость в большинстве случаев составляет 2000─3000 мАч. Если позволяет корпус аккумулятора, можете взять не 4, а 8 элементов. По два соединить их в 4 параллельные сборки, а затем уже их подключить последовательно. В результате вы сможете нарастить ёмкость АКБ. Но далеко не в каждый корпус удастся упаковать 8 банок 18650.

И последний подготовительный этап – это выбор контроллера. По своим характеристикам он должен соответствовать по номинальному напряжению и току разряда. То есть, если вы решили собирать батарею 14,4 вольта, то выбираете контроллер с этим напряжением. Рабочий ток разряда обычно выбирается в два раза меньше, чем предельно допустимый ток.

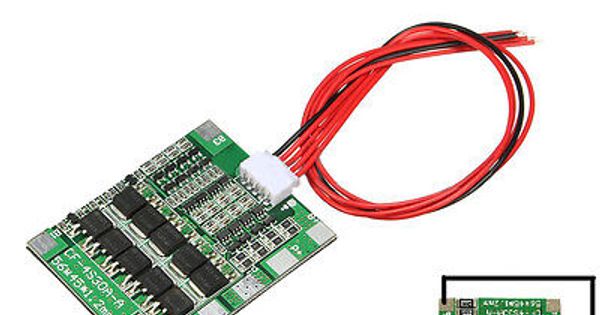

Плата контроллера заряда-разряда

Замена аккумуляторов

Ну а дальше идёт сам процесс сборки. Сначала разбираете корпус аккумулятора. Если это модель на 14,4 вольта, то внутри будут 12 никель─кадмиевых аккумуляторов номиналом 1,2 вольта.

Сборка никель─кадмиевых аккумуляторов

После этого нужно спаять купленные элементы в сборку с последовательным соединением. Далее к ней припаивается контроллер в соответствии с его схемой. При этом подключаются балансировочные точки. На плате есть для них специальный разъём, а часто и провода с коннектором поставляются в комплекте.

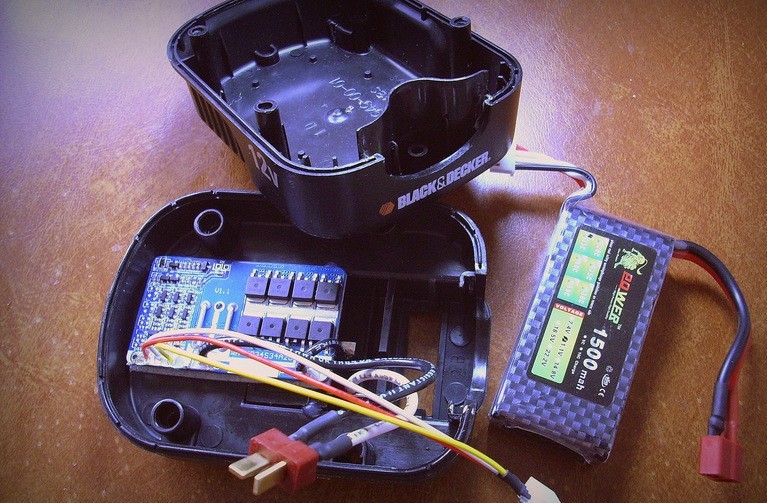

Корпус аккумулятора шуруповёрта

После сборки батареи припаиваются выводы на плюс и минус, и вся конструкция помещается в корпус. В принципе, процесс на этом закончен. Проблемы могут возникнуть лишь с зарядным устройством. Но в большинстве случаев штатные зарядки для шуруповёртов заряжают литиевые элементы без проблем. При этом заряд банок идёт через контроллер, поэтому ничего страшного с самими элементами не произойдёт.

В сети можно встретить рекомендации по экономии на плате контроллера. То есть, покупается модель подешевле, рассчитанная на меньший ток. А чтобы она не ограничивала работу шуруповёрта, разряд делают не через контроллер, а напрямую от банок. А их зарядка, как положено, идёт через контроллер.

Пошаговая инструкция

После того, как все составляющие элементы и инструменты для замены аккумуляторов в шуруповерте подготовлены, можно приступать к сбору. В качестве примера, была разобрана переделка 12 вольтового оборудования на Li-lon батарейку, внутри которого присутствовало 12 NiCd аккумуляторных банок по 1,2 В.

1. В первую очередь требуется демонтировать корпус и достать из него встроенный аккумулятор. Для этого нужны кусачки, поскольку сам разъем должен остаться на своем месте.
2. Возьмите контроллерный прибор и термопару. Данные элементы необходимо установить в область, где был термодатчик. К слову, если данная деталь еще не извлечена, ее следует убрать. Также нужно помнить о том, что требуется подбирать все детали таким образом, чтобы они смогли поместиться в корпус инструмента.

Так как аккумуляторы не токовые для облегчения их работы было решено ставить по 2 акб в параллель

1. После этого в строгой последовательности спаяйте все подготовленные детали. По выбранной схеме к плате припаяйте контроллер. Здесь главное не забыть подсоединить балансировочные точки. Для этого на схеме имеется специальный разъем и проводка.
2. Завершающим этапом считается подключение вывода на полюс и минус.
3. Основная часть работы выполнена, теперь остается все аккуратно укомплектовать в корпус ничего не повредив.

Если в комплекте имелось штатное ЗУ, то с ними не возникнет проблем. Такие устройства вполне подходят для литиевых аккумуляторных блоков. Еще весь заряд будет поступать через контроллер, что полностью исключает вероятность перегрева батареи от скачков напряжения.

Если изначально шуруповерт на 12 вольт, лучше собирать по такой схеме

Многие задаются вопросом, можно ли сделать зарядку, которая будет заряжать два типа аккумуляторов? Схемы на такие приборы существуют, и они рабочие, но использовать подобное ЗУ не рекомендуется из-за разности напряжения аккумуляторных блоков.

Новые аккумуляторные блоки на рынке продаются в среднем около 2000-3000 рублей. А затраты на модернизацию никель-кадмиевых в литий-ионные не превышают 1000 рублей. Поэтому переделка полностью оправдана.

ВИДЕО: Как пересадить шуруповерт на литиевые аккумуляторы (сварка аккумуляторов в батарею)

Чем можно еще тестировать степень заряженности кроме контролера?

Осуществлена переделка шуруповерта на литиевые аккумуляторы. Штатная зарядка, встроенная в корпус, является идеальным вариантом. Но стоимость контроллера достаточно высокая. Обойдется прибор в 30 $, что равнозначно стоимости самого аккумулятора.

Чтобы провести тестирование уровня заряда аккумулятора из лития на ходу, не применяя зарядное устройство, можно использовать специальный индикатор RC helicopter lipo battery AKKU portable voltage meter tester alarm 2-6S AOK. Стоимость прибора очень низкая. Он имеет аналогичный устройству iMax6 разъем балансировки и зарядки. К батарее устройство подключается посредством переходника. Это приспособление для контроля уровня напряжения является очень удобным. Оно может замерить от двух до шести соединенных между собой последовательно ячеек из лития, а также выдать суммарный показатель или напряжение каждого элемента в отдельности с предельной точностью.

Подключение к шуруповерту

• Резкое нажатие на курок провоцирует срабатывание защитного механизма по току. Но на самом деле такой защитный режим вряд ли будет нужен при пользовании инструментом. Если не провоцировать защиту специально, то работа шуруповерта будет отличаться стабильностью.
• Наконечник следует зажать в тиски. Мощность батареи свободно вызывает срабатывание трещотки, которая ограничивает увеличение количества оборотов кручения.
• Литиевая батарея шуруповерта разряжается на электронной нагрузке. Показатель тока разряда должен равняться 5 А.
• Аккумулятор вставляется в штатное ЗУ. Показатель тока заряда при измерении равен 3 А, что допустимо для литиевых ячеек. Для конфигурации LG INR18650HG2 максимальным током заряда станет 4 А, что указано в технической характеристике.

Сколько будет стоить замена Ni-Mh на литиевое устройство?

Каких денежных затрат потребует переделка шуруповерта на литиевый аккумулятор?

Цена на такое устройство складывается из стоимости нескольких составляющих:

• конфигурация 4S-аккумулятора на основе лития стоит 2200 р.;
• покупка контролера для зарядки и разрядки плюс балансира обходится в 1240 р.;
• стоимость сварочной работы и сборки составляет 800 р.

Получается, что литиевый аккумулятор, сделанный своими руками, обоходится в 4240 р.

Для сравнения возьмем аналогичную конфигурацию из лития фабричного производства. К примеру, устройство Makita 194065-3 предназначено для шуруповерта. Оно обладает аналогичными параметрами. Стоимость такого прибора составляет 6500 р. Получается, что переделка шуруповерта на литиевые аккумуляторы экономит 2300 р.

Смысл и порядок переделки шуруповертов на литиевые аккумуляторы

Почему никель-кадмиевые аккумуляторы быстро выходят из строя? В гирлянде последовательно соединенных банок каждая особенна. Химический процесс индивидуален, заряд в закрытых системах различный. При неисправности в одной банке, конструкция не дает нужное напряжение. Система контроля и балансировка заряда в отдельных компонентах не предусмотрена.

1. Каждая Ni-Cd банка дает 1,2 В, а li-ion 18650 – 3,6 В.
2. Емкость литиевой батарейки в 2 раза больше никель-кадмиевой, близкого размера.
3. Перегретая батарейка li-ion грозит взрывом и возгоранием, поэтому установка контроля равномерности заряда в банках обязательна. В никель-кадмиевых батарейках BMS не ставят – производитель не заинтересован.
4. У литиевых элементов нет эффекта памяти, в отличие от Ni-Cd, заряжать их можно в любое время и в течение часа.
5. Шуруповерт становиться значительно легче после переделки аккумулятора на li-ion, с использованием банок 18650.

Есть только два препятствия для переделки шуруповерта под литиевые аккумуляторы – с ним невозможно работать при минусе. Емкость банок падает, начиная с понижения уже от +10 0 С. Литиевые аккумуляторы дороги.

Зная, какое требуется входное напряжение на шуруповерт, переделка зарядного устройства производится, с учетом размещения банок литиевого аккумулятора и управляющих элементов в заводском контейнере. Также можно поступить с фонариком, модернизировав гнездо под блок из элементов 18650.

Допустим необходима переделка 12 В шуруповерта, использующего Ni-Cd банки на li-ion. Если использовать 3 банки, напряжения на выходе недостаточно: 3,6 х 3 = 10, 8 В. С 4-мя компонентами мощность аппарата будет выше: 3,6 х 4 = 14,4 В. При этом инструмент станет легче на 182 г, несколько увеличится его мощность, емкость – сплошные плюсы. Но при демонтаже необходимо оставить клеммы и родной термодатчик.

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Как выбрать контроллер?

Итак, происходит переделка шуруповерта на литиевые аккумуляторы. Штатная зарядка для устройства требуется обязательно. При выборе контроллера учтите, что прибор должен соответствовать двум параметрам:

• показателю номинального рабочего напряжения;
• показателю номинального рабочего тока.

С напряжением все предельно ясно: если батарея 11,1 В, то и контроллер будет с таким же напряжением.

Понятие «номинальный рабочий ток» подразумевает пропускную способность защиты платы. Таким образом, контроллер на 4 А рассчитан на отметку тока 4 А, а при показателе 8 А на него ложится дополнительная нагрузка. В этом случае сработает защитное устройство. Все эти технические данные изложены в паспорте каждой модификации контроллера. При этом одна модификация может обладать показателем тока ограничения 30 А, а другая — 50 А. И оба эти устройства формально будут пригодны для функционирования. Также при создании литиевого аккумулятора имеется ограничение в габаритах. Поэтому следует приобретать такой контроллер, который уместится в корпусе старой батарейки.

Зачем нужен шуруповерт?

Шуруповерт — ручной электроинструмент, который имеет регулировку крутящего момента, необходимый для закручивания/откручивания разного рода метизов, а также для высверливания отверстий. Сфера применения устройства очень широка: монтаж/демонтаж различных конструкций и оборудования, сборка или ремонт автомобилей, мебельное производство, хозяйственные работы дома и т. д. Область использования может быть значительно расширена в зависимости от категории, к которой относится инструмент. Профессиональная дрель-шуруповерт может применяться не только по прямому назначению.

Как еще можно использовать шуруповерты:

• для шлифовки поверхностей;
• в качестве миксера при размешивании строительных смесей;
• для бурения лунок во льду;
• при нарезке резьбы и вязки арматурных стержней;
• для резки материалов;
• в качестве измельчителя;
• для скрутки проводов.

Устройство шуруповертов разных типов достаточно схоже. Основные элементы инструмента:

• корпус;
• патрон;
• кнопка запуска;
• регулировка направления вращения вала;
• регуляторы количества оборотов и степени затяжки.

Патрон электроинструмента может быть универсальным быстрозажимным (трехкулачковым) или приспособленным под ключ

Второй вариант отличается более надежным зажимом насадки (особенно это важно при выполнении сверления), используя же быстрозажимной механизм, можно очень быстро произвести смену оснастки

Разновидности инструментов

Сфера использования шуруповертов во многом определяется тем, к какой категории они принадлежат: профессиональному инструменту или бытовому. Определяясь с выбором модели, нужно грамотно оценивать цель применения инструмента и возможные объемы работ.

Виды шуруповертов:

1. Бытовые устройства отлично подходят для проведения ремонтных работ дома или на даче, они позволяют установить забор, собрать мебель, повесить шкафы и т. д. Довольно скромных показателей по мощности и крутящему моменту вполне достаточно для таких операций. Но и стоят бытовые шуруповерты достаточно демократично.
2. Более производительная техника в состоянии закручивать мощные крепежные элементы и просверливать материал. Она может эксплуатироваться в течение длительного времени, чаще всего оснащена системой быстрой смены насадок, регулировкой скоростей и бесщеточным двигателем, обладающим более высоким КПД и компактными размерами. Крутящий момент профессионального инструмента может достигать 130 Нм.

Некоторые модели способны заменить дрель, что позволяет оптимизировать количество электроинструмента в домашнем хозяйстве.

В зависимости от способа подачи питания шуруповерты можно разделить на два класса:

• аккумуляторные, работающие от накопленного батареями заряда;
• сетевые, которые подключаются к розетке посредством электропровода.

Первый вариант более удобен там, где есть проблемы с подключением к электросети, поскольку отличается автономностью. Однако появляется ограничение по времени эксплуатации электроинструмента: оно зависит от заряда аккумуляторной батареи. Чаще всего аккумуляторные модели стоят дороже своих аналогов, привязанных к электророзетке.

Сетевой шуруповерт не нуждается в зарядке, он может работать от сети столько, сколько требуется. Однако для его использования необходимо наличие подведенного электричества. К тому же провод ограничивает мобильность и мешает свободно перемещаться мастеру. Но при проведении длительных работ этот вариант устройств — оптимальный.

Еще одно отличие заключается в том, что силовой агрегат сетевой модели работает на переменном напряжении 220 В, а мотор аккумуляторных аналогов — на постоянном (его значение обычно находится в диапазоне 3,5…36 В).

Принцип работы инструмента не зависит от их типа. Электроэнергия от сети или аккумулятора заставляет работать двигатель. От него через редуктор и вал усилие и скорость передаются к закрепленной в патроне насадке, которая осуществляет сверление или монтаж/демонтаж метиза.

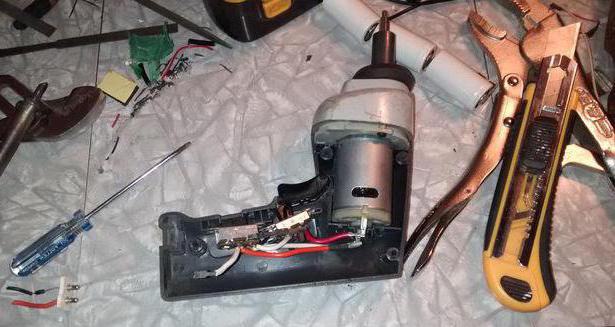

Процесс демонтажа корпуса аккумулятора

Корпус может быть собран шурупами, при помощи замковых механизмов и клея. В последнем случае переделка шуруповерта на литиевые аккумуляторы существенно усложнится. Клееный корпус нужно аккуратно разобрать по стыковочным швам. Их нужно разбить при помощи молоточка с пластиковой мягкой головкой. Нельзя повреждать части короба, иначе собрать его назад будет крайне проблематично, как и работать с инструментом. Саморезы-шурупы и защелки легко размыкаются.

Из разобранного короба нужно извлечь все содержимое. При последующей сборке понадобится контактная пластина (в некоторых моделях это полноценная клеммная сборка). С ее помощью будет выполнено подключение к зарядному устройству и т.д.

Методы соединения элементов батареи

Аккумулирующий энергию блок собирают одним из трех способов:

• Точечная сварка. Если нет дома в наличие сварочного аппарата, можно обратиться к специалистам. Эта техника соединения элементов в блок является наиболее предпочтительной.
• Пайка. Паяльник наверняка найдется в каждом доме. Но при спаивании все манипуляции нужно выполнять очень быстро, поскольку припой почти мгновенно охлаждается. Надо избегать длительного нагрева батареек. Высокие температуры повредят элементы. Если навыков пайки нет, лучше доверить работу специалисту.
• Кассеты. Альтернативный, но не самый надежный способ. Контакты, полученные в процессе, будут обладать существенным переходным сопротивлением. Значит, нужно быть готовым к тому, что при больших токах она будет  быстро разрушаться. При помощи специальных кассет проводится быстрое соединение батареек в блок.

Чтобы напряжение суммировалось, а значение емкости не изменилось, нужно соединять элементы последовательно.

Завершающий этап

Теперь нужно объединить все части в единый блок. Точнее припаять провода к собранному блоку, а замет к защитной плате. Все действия следует согласовать со схемой подключения. Рекомендации по сборке:

• К батарейкам делают припой проводов сечением 1.5 мм2. Для других целей можно брать более тонкие контакты — 0.75 мм2 в сечении.
• Можно использовать термоусадочную трубку, чтобы исключить соприкосновение частей блока.
• Соединить сборку с выходами «плюс» и «минус».
• Протестировать спаянную схему.

Если все работает, корпус можно собирать.

Особенности литий ионного аккумулятора

Прежде чем переделать шуроповерт под литий ионный аккумулятор, необходимо внимательно ознакомиться с предполагаемыми режимами его работы в составе этого инструмента. При этом должны учитываться следующие факторы:

Основной рабочий параметр этих изделий – нагрузочный ток (с его номинальным значением можно ознакомиться в паспорте инструмента);
При выборе подходящего типа Li-Ion 18650 следует ориентироваться на модель, обеспечивающую значительные по величине разрядные (или нагрузочные) токи, достигающие значений от 15-ти до 30-40 Ампер;
При этом не обязательно принимать во внимание заявленную ёмкость подбираемого аккумулятора, которая всегда может быть восстановлена за счёт дополнительной зарядки шуруповерта li ion.

Обратите внимание! Этими особенностями объясняется недопустимость применения литиевого аккумулятора от отслужившего свой срок ноутбука, который нередко упоминается на страничках Интернета. Такие батареи не рассчитаны на большой ток разряда и не обладают требуемыми техническими параметрами

Отметим также, что при выборе нескольких элементов 18650, вставляемых в один аккумуляторный отсек, не допускается использовать элементы с сильно отличающимися по величине емкостями.

Исходя из указанных в технических характеристиках рабочих напряжений старых и новых аккумуляторов (1,2 и 3,7 Вольт), при подборе их количественного соотношения следует придерживаться пропорции 1 к 3-м. Так, для 12-вольтового батарейного отсека никель-кадмиевых элементов (10 штук) его переделывают таким образом, чтобы в нём уместилось 3 литиевых аккумулятора (при этом получается небольшой недобор по напряжению).

Напомним также о том, что перед сборкой необходимо произвести полную зарядку каждого из устанавливаемых элементов, что обеспечит выравнивание их потенциалов.

Как выглядят литиевые аккумуляторы?

Большинство устройств из лития заключено в призматический корпус, но некоторые модели обладают цилиндрической формой. В таких батареях применяются рулонные электроды и сепараторы. Корпус производится из алюминия или стали. Положительный полюс выходит на корпусную крышку.

В призматических конфигурациях электроды имеют вид прямоугольных пластин. Для обеспечения безопасности в батарее предусмотрено устройство, выступающее регулятором всех процессов и размыкающее электрическую цепь при критических ситуациях. Повышенная герметизация корпуса не дает вытекать наружу электролиту и проникать внутрь кислороду и влаге.

Подготовительные моменты

В первую очередь следует определить максимальный показатель величины напряжения. Для данной цели требуется рассчитать число элементов. Для трех деталей наиболее приемлемым значением является 12 Вольт, для 4-х – 16 В.

Возьмите за основу аккумулятор на шуруповерт с максимальным напряжением 14,4 В. В данном случае рекомендуется использовать 4 элемента. Таким образом не только уравняется отличие в вольтах, но и повысится показатель емкости. Получается, что шуруповертам на литиевом аккумуляторе можно будет намного дольше работать.

Что касается типа батареек, то специалисты рекомендуют отдать предпочтение 18650 серии, она является наиболее оптимальным вариантом. Далее следует разобраться с емкостью и разрядным током. При нормализированном функционировании прибора потребляемый уровень тока варьируется в пределах 5-10 Ам. Но если происходит непредвиденный резкий спуск, то значение вырастает до 25 Ам. Чтобы не навредить батарее во время такого перепада, рекомендуется подбирать элементы с повышенным значением разрядного тока, к примеру, до 30 Ам.

Батарейки 18650 серии с повышенным значением разрядного тока

Вместо четырех литий ионных банок можно применять восемь. Но для этого необходимо скрепить параллельно по 2 элемента. Далее соединительные пары требуется присоединить последовательно

Здесь важно учитывать, что не все корпуса АКБ способны вместить одновременно 8 деталей

Контролер нужно подбирать по показателю номинального напряжения, а также с учетом тока разряда. Данные значения должны соответствовать. Точнее, напряжение будет полностью совпадать как для батарейки, так и для контролера, но только рабочий ток разряда должен быть в 2 раза меньше предельного.

Еще при переделке шуруповерта на литий необходимо учитывать размеры защитной платы, поскольку она должна полностью вместиться в корпус оборудования. В обратном случае необходимо применять фантазию для увеличения корпусной части. Оставлять открытой данную деталь категорически не рекомендуется.

Как определить показатель максимального тока в шуруповерте?

Переделка 12В шуруповерта на литиевые аккумуляторы предполагает подсоединение устройства к лабораторному источнику питания с показателем максимального тока в 30 А. Регулятор ограничителя ставится на максимальное значение. Создав уровень напряжения источника питания близким к номинальному показателю будущего аккумулятора, начинаем плавное нажатие на курок. Ток, который потребляется шуруповертом, поднимется до отметки 5 А. Теперь следует резко нажать на курок. Это закоротит цепь питания. Ток достигнет мощности 20-30 А. Возможно, его показатель был бы гораздо выше, но мощность источника питания не даст это зафиксировать. Это будет непродолжительный ток нагрузки при резком нажатии на курок шуруповерта. Любая модель такого прибора отреагирует аналогично.

Далее следует зажать наконечник шуруповерта тисками и пронаблюдать, до какого значения повысится ток потребления при режиме работы, когда в шуруповерте сработает трещотка. Показатель тока в этом случае возрастает до 10-12 А.

Так можно определиться с величиной тока нагрузки. В этом случае он будет равен 5 А на холостом ходу и 30 А при резком начале, а при максимальной нагрузке составит 12 А. Изготовитель должен выбрать литиевые ячейки, номинальный показатель тока нагрузки которых будет составлять 10-20 А, а импульсный — 25-30 А.

С какими сложностями можно столкнуться при модернизации?

Прежде чем приступать к работе, надо определить целесообразность доработки. Некачественный или уже давно эксплуатируемый инструмент разумнее не переделывать — нерентабельно.

Цена необходимых материалов и затраченных усилий составит 2/3 стоимости самого оборудования.

• Литиевые аккумуляторные батареи стандарта 18650 (только они подойдут в качестве замены) имеют длину 6.5 см и диаметр 1.8 см. Посадочное гнездо для Ni-CD не подойдет для Li-ion. Размещать батареи придется в корпусе АКБ. При этом потребуется самостоятельно выполнить монтаж проводов и защитной микросхемы.
• На выходе Li-ion напряжение равно 3.6 В. Этот параметр у Ni-CD равен 1.2 В. Новые АКБ могут быть просто несовместимы с оборудованием.
• Литий-ионные АКБ не выдержат перезарядное напряжение больше 4.2 В и разрядное до 2.7 В. Работа в таком режиме очень быстро выведет из строя аккумуляторные элементы, поэтому установка защитной платы обязательна.
• Родное зарядное устройство (прилагаемое к оборудованию для работы от Ni-CD) в 8 из 10 случаев использовать для Li-ion нельзя. Потребуется купить новое. Если в планах покупки нет, тогда надо еще переделать и зарядное устройство шуруповерта для работы от литиевых аккумуляторов, что тоже может иметь свои трудности.

Переделкой инструмента всех неудобств не исключить.

Новый выказывает плохие эксплуатационные характеристики при использовании в условиях низких температур.

Плюсы и минусы модернизации шуруповерта

Замену проводят и по другим причинам:

• Емкость литий-ионных батареек в 2 раза больше, чем у никель-кадмиевых тех же параметров;
• Нет «эффекта памяти» заряда. Зарядку можно проводить при любом разряде элемента, в любое время.
• Стандарт 18650 облегчит вес конструкции. Будет проще и легче работать.

Не надо забывать о необходимости устанавливать защитную плату (перегреваясь, Li-ion элемент взрывается, может спровоцировать возгорание) в ходе работ.

Переделка шуруповерта «Макита» на литиевый аккумулятор

Есть «Макита» шуруповерт с аккумулятором емкостью 1,3 А/ч и напряжением 9,6 В. Чтобы сменить на нем источник питания на литий-ионный, потребуется 3 компонента 18650. Переделка предоставит старому инструменту новые возможности: увеличит продолжительность работы на одном заряде, добавит мощность, так как рабочее напряжение поднимется до 10,8 В.

Для конструкции потребуется использовать BMS, управляющий контроллер, поддерживающий режим работы литиевых элементов в рабочих пределах. С этим прерывателем зарядка каждой банки будет равномерной без превышения 4,2 В, нижнее напряжение 2,7 В. Здесь применяется встроенный балансир.

Параметры контроллера должны сопровождать работу инструмента при повышении рабочего тока до 10-20 А. Обеспечить работу без отключения сможет плата на 30 А Sony VTC4, рассчитанная на емкость 2100 А/ч. Из 20 амперных подойдет Sanyo UR18650NSX принимающие энергии 2600А/ч. Плата нужна для 3 элементов, что маркируется в классификации 3S. При этом в плате должно быть 2 контакта, плюс и минус. Если выводы имеют обозначения с буквами «Р-«, «Р+», «С-», они предназначены для более поздних моделей шуруповертов.

Пошаговая инструкция переделки шуруповерта Макита на литиевые аккумуляторы выглядит так.

1. Разобрать аккумулятор на клею можно, если на весу обстукивать место соединения молотком с мягкой головкой. Направление удара вниз, в стык по нижней части корпуса.
2. Взять от старой сборки только контактные пластины, аккуратно отсоединив их от батареи. Датчик и размыкатель нужно оставить.
3. Спаять 3 элемента последовательно, пользуясь флюсом ТАГС и перемычками с изоляцией. Сечение провода должно быть больше 0,75 мм2.
4. Собрать схему с контроллером, и соединить блок питания с контактными разъемами проводами 1,5 квадрата.
5. Проверить работоспособность схемы и собрать корпус, снова посадив его на клей.

В шуруповерте со старым зарядным устройством DC9710 после окончания зарядки литиевого аккумулятора 18650 красный светодиод на панели выключится. За уровнем заряда следит встроенный контроллер.

ЗУ Макита DC1414 Т используют для зарядки источников питания на 7.2-14,4 В. Пока идет зарядка, горит красный свет. Но при зарядке литиевого аккумулятора, его напряжение не укладывается в стандарты солевых изделий, и после 12 В зарядное начнет мигать красным и зеленым. Но нужная зарядка уже есть. Шуруповерт готов к работе.

Инструкция по настройке ЗУ

1. Подключаем к БП, у которого напряжение минимум на 1 В выше чем может дать сборка из аккумуляторов. Например, для сборки из 6хLi-Ion надо БП с выходом 26,2В. Выходной ток БП зависит от тока зарядки АКБ.
2. На ХХ настраиваем нужное выходное напряжение, соответствующее максимальному напряжению АКБ в заряженном состоянии. В моем случае — 25,2 В.
3. Подключаем АКБ к ЗУ, в разрыв между ними измеритель тока — устанавливаем нужный ток заряда. Я установил 1 А для АКБ с емкостью 2800 мА/ч.
4. При снижении зарядного тока до 0,1 х Ток заряда крутим средний многооборотник до зажигания синего светодиода — «зарядка окончена».

Все соответствует корявому описанию)). Работает отлично. Буду использовать для зарядки переделанного шуруповерта. До Самары дошло за 25 дней. Для тех кто не может разобраться в работе светодиодов нашел отличное описание:

Верхний горит пока преобразователь способен отдавать в нагрузку установленный ток (в случае использования как зарядного получается это индикатор фазы СС, как только он погаснет — пошла фаза CV) средний светодиод горит пока ток в нагрузке не опустится до 0.1 установленного, погас — заряд окончен.

Значение 0.1 установлено по умолчанию, при желании корректируется как большую (заряд быстрее, емкость меньше) так и в меньшую сторону (время заряда увеличивается, аккумулятор заряжается полнее) средним потенциометром. Но заряд продолжается и после его выключения, это лишь индикатор, что аккумулятор в принципе заряжен и готов к использованию. Нижний светодиод — просто индикатор работы преобразователя.

charge — этот индикатор горит, пока ток в выходной цепи выше заданного значения. Это значение устанавливается относительно максимального тока. При установке большого максимального тока (единицы ампер) может не получиться установить индикацию на маленький ток (единицы и десятки миллиампер).
