Как подключить частотный преобразователь, принцип управления электродвигателем через частотник

Настройка частотного преобразователя.

Сделаны настройки в частотном преобразователе XSY-AT1 T1-2200S

Приведены только настройки, которые необходимо сделать перед включением двигателя на 400Гц. Но для других моторов настройки будут другие. В приведённых таблицах вы можете посмотреть какие параметры возможно установить.

Р 26-рабочая частота, не рекомендуется ставить менее 100Гц. Потому что шпиндель будет греться. Но у меня стоит 400 и разницы в работе я не увидел.Р 05-минимальная частота,если поставить скажем 100, то уже на 6000 шпиндель не будет вращаться вообще.Поэтому я поставил ноль (0)Р 21- в таблице написано «коэффициент снижения»а снижения чего не ясно. Но я пробовал этот параметр и он влияет на мощность шпинделя при низких оборотах. Этот параметр я ставил от 11 до 20.

Возможно не лишним будет и сделать настройки по входному напряжению. Р 68 и Р 69 — нижний и верхний предел входного напряжения

Читаем дальше

В скобках я указал значения, которые установили на заводе  по умолчанию. Так как без скобок это те значения, которые надо установить, будьте внимательны.

Так как я привожу только основные данные по частотному преобразователю.

Но назначение клемм частотного преобразователя XSY-AT1 T1-2200S отличается от других преобразователей.

xsy at1 2200s инструкция на русском языке

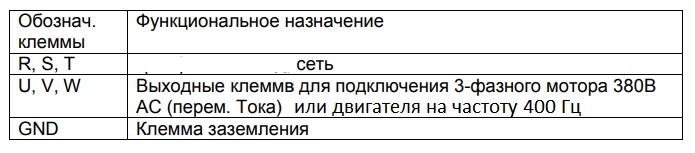

Назначение клемм частотного преобразователя.

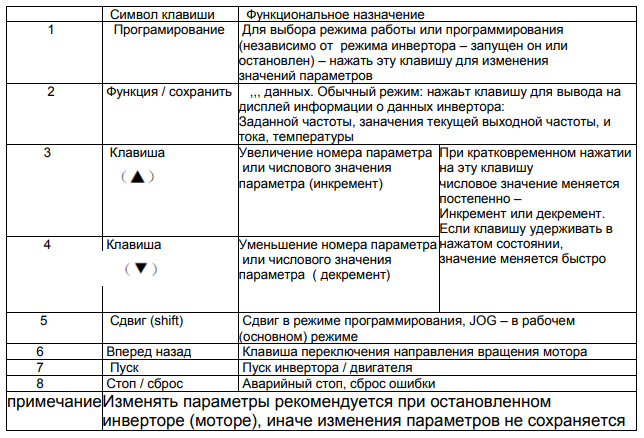

Назначение кнопок управления частотного преобразователя XSY-AT1 T1-2200S. Как настроить частотник.

Настройка инвертора.

Надо отметить, что частотный преобразователь может управлять работой не только двигателя на 400Гц. Так как основное его назначение, как я понял это работа с трёхфазными двигателями. Потому что эти установки  стоят по умолчанию. Вот эти три фазы, напряжением 380 вольт я и подал на свой шпиндель. Но хвала всевышнему и Китайцу, за то что я ничего не попалил. Вы не повторите моих ошибок. Потому что ниже я приведу все основные настройки частотного преобразователя XSY-AT1 T1-2200S.

Так как использование кнопок управления частотного преобразователя XSY-AT1 T1-2200S требует внимания, то будьте бдительны. настройка частотника.

Использование кнопок управления

Порядок ввода параметров.

1. Нажать клавишу PROG для перехода в режим программирования.
2. С помощью клавиш со стрелками и клавиши сдвига (SHIFT) выбрать

(по его номеру) параметр, значение которого надо изменить.

1. Нажать кл. Func / DATA для доступа к числовому значению параметра.
2. С помощью клавиш со стрелками и клавиши сдвига (SHIFT) изменить.

Значение выбранного параметра.

1. Нажать кл. Func / DATA для сохранения значения параметра.
2. Нажать клавишу PROG для выхода из режима программирования.

Код ошибки частотного преобразователя XSY-AT1 T1-2200S.

Err 1- Err 9

Но это не всё, ниже я приведу все параметры частотного преобразователя XSY-AT1 T1-2200S.

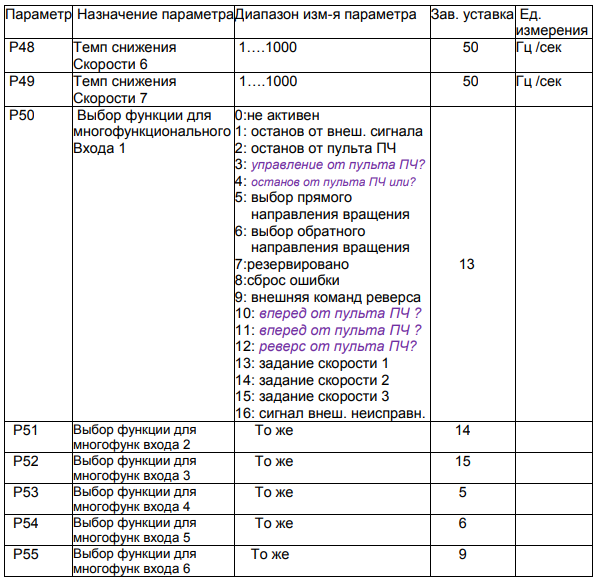

Таблица 1 параметры Р 00 — Р 26

Параметр р 12 — р 26Параметры Р 27- Р47Параметры Р 48 — Р 55Параметр с Р 70 — Р 85Параметр с Р 86  по Р 114Параметры с Р 117 по Р 127

Подключение

Перед установкой и выполнением подключений нужно тщательно изучить инструкцию производителя. При выполнении этих работ необходимо также следовать нормам электробезопасности и ПУЭ (Правила устройства электроустановок).

• Сечение кабелей для подключения выбирают, исходя из номинального тока двигателя и преобразователя. Обычно оно указывается в инструкции. Рекомендуется выбирать максимально возможное сечение.
• Для защиты от коротких замыканий используют предохранители и автоматические выключатели. Выбор аппаратов защиты делается по стандартной методике. При подключении преобразователя автоматические выключатели устанавливают в разрыв фазных проводов.
• Входные и выходные силовые провода прокладывают отдельно. Также необходимо предусмотреть отдельную укладку контрольного управляющего кабеля.
• Для защиты от электромагнитных помех необходимо использовать экранированные кабели цепей управления. При использовании неэкранированных проводов при длине токоведущей линии больше 50 м требуются специальные фильтры. Некоторые модели частотников имеют встроенную защиту от наводок.
• Для сглаживания высших гармоник и бросков напряжения в силовых цепях допустимо устанавливать во входной силовой цепи дроссели и фильтры ВЧ. Подключение конденсаторов не допускается.
• Заземление частотного регулятора выполняется проводом с медной жилой, сечением, указанным в паспорте преобразователя, оно должно быть не меньше сечения жил питающего силового кабеля. Присоединение к заземляющему контуру осуществляется напрямую. Нельзя применять нулевой проводник в качестве заземления.
• Соединение обмоток двигателя звезда или треугольник выбирается, исходя из номинального напряжения частотного регулятора. Значения напряжения при разных способах соединения обмоток электродвигателя указаны в технической документации или на корпусе электрической машины. Двигатели с 2-мя скоростями с фазным ротором включают на одну скорость.
• Все подключения выполняют в строгом соответствии с инструкцией производителя частотного преобразователя. При наличии вентиляторов для принудительного воздушного охлаждения электрических машин, электромагнитных и резистивных тормозов, коммутирующих аппаратов, их также подключают к соответствующим управляющим клеммам преобразователя. Запрещается использовать частотный преобразователь как блок питания для мощных элементов электропривода. Присоединение датчиков обратной связи по температуре, нагрузке, скорости вращения вала также осуществляется согласно инструкции и общим требованиям.

Настройка частотного преобразователя для электродвигателя

Для того чтобы преобразователь частоты для асинхронного двигателя в полном объеме выполнял свои функции, его необходимо правильно подключить и настроить. В самом начале подключения в сети перед прибором размещается автоматический выключатель. Его номинал должен совпадать с величиной тока, потребляемого двигателем. Если частотник предполагается эксплуатировать в трехфазной сети, то автомат также должен быть трехфазным, с общим рычагом. В этом случае при коротком замыкании на одной из фаз можно оперативно отключить и другие фазы.

Ток срабатывания должен обладать характеристиками, полностью соответствующими току отдельной фазы электродвигателя. Если частотный преобразователь планируется использовать в однофазной сети, в этом случае рекомендуется воспользоваться одинарным автоматом, номинал которого должен в три раза превышать ток одной фазы. Независимо от количества фаз, при установке частотника, автоматы не должны включаться в разрыв заземляющего или нулевого провода. Рекомендуется использовать только прямое подключение.

При правильной настройке и подключении частотного преобразователя, его фазные провода должны соединяться с соответствующими контактами электродвигателя. Предварительно обмотки в двигателе соединяются по схеме «звезда» или «треугольник», в зависимости от напряжения, выдаваемого преобразователем. Если оно совпадает с меньшим значением, указанным на корпусе двигателя, то применяется соединение треугольником. При более высоком значении используется схема «звезда».

Далее выполняется подключение частотного преобразователя к контроллеру и пульту управления, который входит в комплект поставки. Все соединения осуществляются в соответствии со схемой, приведенной в руководстве по эксплуатации. Рукоятка должна находиться в нейтральном положении, после чего включается автомат. Нормальное включение подтверждается световым индикатором, загорающимся на пульте. Для того чтобы преобразователь заработал, нажимается кнопка RUN, запрограммированная по умолчанию.

Настраивание источника задания частоты выхода

Подача команды определения частоты пройдет от многих источников. Варианты подключения определяются параметром Pr 02-00 (источник определения частоты выхода), или Pr 00-20.

Размер параметра может разниться в разных видах серий, так как многие серии обладают потенциометром, определяют сигналы импульсов частоты задания. Параметры описаны в документации. Задания частоты на панели сообщения бывают:

• Клавишами с управляющей панели для всех видов.
• С наружных терминалов, клавишами.
• С потенциометра в панели.
• С наружного потенциометра или сигнала аналогового типа для всех.
• С интерфейса цифрового вида RS-485.
• Сигналами импульсов с без направленности или по направлению.
• Интерфейсными командами CAN open.

Выбор частотного преобразователя

При проектировании частотно-регулируемого электропривода необходимо учесть множество нюансов. При выборе частотника руководствуются следующими критериями:

• Назначение преобразователя. Многие производители выпускают ПЧ, предназначенные для электродвигателей насосов, лифтов, электроприводов вентиляционных систем, а также универсальные устройства общепромышленного назначения. Специализированные частотники производят под конкретное технологическое оборудование. Возможность их адаптации существенно ограничена. Общепромышленные регуляторы частоты можно настраивать под различные приводы.
• Способ управления и поддержка различных протоколов связи. Регулируемые по частоте электроприводы обычно интегрируются в комплексные системы автоматизации и удаленного контроля и управления. Частотный преобразователь должен быть укомплектован контроллером, который поддерживает связь по протоколу, применяемому в конкретной АСУТП.
• Мощность и перезагрузочная способность. Номинальная электрическая мощность преобразователя должна быть больше аналогичного параметра электродвигателя на 15-30%. При расчете мощности учитывают пусковые токи электрической машины, пиковые нагрузки на двигатель и их длительность. Ошибки ведут к перегреву частотника, выходу из строя силовых транзисторов или тиристоров.
• Диапазон и точность регулирования. Интервал изменения частоты и точность ее задания должны соответствовать требованиям условий технологического процесса. Возможность изменения частоты у скалярных преобразователей 1:10, если требуется более широкий диапазон, необходим частотник с векторным управлением.
• Электромагнитная совместимость. Частотный преобразователь чувствителен к электромагнитным помехам и сам является их источником. Выбор устройства осуществляется на основании условий его установки. При необходимости может потребоваться его установка в отдельном помещении, подключение специальных фильтров и использование экранированных кабелей. Компания «Данфосс» выпускает преобразователи, укомплектованные встроенными ЭМ-фильтрами.
• Наличие функций отключения двигателя при перегреве, дисбалансе фаз, перегрузках, других аварийных и ненормальных режимов работы.
• Наличие автоматизированного управления по событиям. Для синхронизации работы промышленного оборудования необходимы частотники, имеющие функции регулирования по достижению определенной величины технологических параметров.
• Количество входов и выходов для подключения удаленных устройств управления и контроля. На случай модернизации САР или усложнения АСТП рекомендуется выбрать частотники с избыточным количеством аналоговых и дискретных разъемов. Для электроприводов автоматизированных систем рекомендуется подобрать частотный регулятор со встроенной памятью и функцией ведения журнала событий.
• Номинальный ток и напряжение. Электрические параметры частотника должны соответствовать характеристикам электродвигателя.

Выбор частотного регулятора для промышленного оборудования делается на основании расчетов по специализированным методикам. Малейшие ошибки могут привести к авариям, которые могут иметь непредсказуемые последствия. Проектирование электропривода и выбор ПЧ целесообразно доверить специалистам по автоматизации. Правильный выбор частотника обеспечивает экономию электроэнергии до 40-50%, снижение затрат на ремонт и обслуживание электропривода и дает неплохой экономический эффект.

Подключение и настройка

Для подключения частотного преобразователя общая схема подключения асинхронного электродвигателя. В цепи преобразователь располагается сразу после дифференциального автомата, рассчитанного на ток, равный номиналу двигателя. При установке преобразователя в трехфазную сеть нужно использовать трехфазный автомат с общим рычагом. Это позволяет в случае возникновения перегрузки на одной из фаз разом отключить все питание. Значение срабатывания должно быть подобрано в соответствии с током одной фазы двигателя. А в ситуации, когда частотный преобразователь устанавливается в сеть с однофазным током, целесообразно использовать автомат, рассчитанный на тройное значение фазы. Так или иначе, установка прибора должна осуществляться вручную, без «врезания» в разрыв «нуля» и заземления.

Фактически настройка ПЧ заключается в выборе схемы присоединения фазных проводов к клеммам на электродвигателе, однако она чаще зависит от того, к какому типу сети они подключаются. Для трехфазных электросетей на производственных объектах двигатель подключают «звездой» — эта схема предусматривает параллельное подключение проводов обмоток. Для бытовых однофазных сетей с напряжением 220В используется схема «треугольник» (учитывайте при этом, что величина выходного тока не должна превышать номинал более чем на 50%).

Пульт управления следует расположить в любом месте, наиболее удобном для использования. Схема его подключения указывается в технической документации к частотному преобразователю. Перед монтажом и до подачи питания рычаг следует установить в выключенное положение. После переведения рычага во включенное положение должен загореться соответствующий световой индикатор. По умолчанию для запуска устройства следует нажать клавишу «RUN». Для постепенного наращивания оборотов двигателя надо медленно поворачивать рукоятку пульта. При обратном вращении следует переключить режим с помощью кнопки реверса. Теперь можно установить рукоятку в положение, устанавливающее необходимую скорость вращения

Обратите внимание, что на пультах управления некоторых частотных преобразователей вместо механической частоты вращения указывается частота питающего напряжения

Что такое частотный преобразователь

Частотный преобразователь (ПЧ) – это электротехническое устройство, которое преобразовывает и плавно регулирует однофазный или трехфазный переменный ток с частотой 50 Гц в аналогичный по типу ток с частотой от 1 до 800 Гц. Такие устройства широко применяются для управления работой различных электрических машин асинхронного типа, например, для изменения частоты их вращения. Также существуют аппараты для использования в промышленных высоковольтных сетях.

Простые преобразователи регулируют частоту и напряжение в соответствии с характеристикой V/f, сложные приборы используют векторное управление.

Частотный преобразователь является технически сложным устройством и состоит не только из преобразователя частоты, но и имеет защиту от перегрузок по току, от перенапряжения и короткого замыкания. Также такое оборудование может иметь дроссель для улучшения формы сигнала и фильтры для уменьшения различных электромагнитных помех. Различают электронные преобразователи, а также электромашинные устройства.

Инвертор на силовых транзисторах

А вот теперь добрались до самого главного узла – каскада транзисторов. На них сделан инвертор – преобразователь постоянного тока в переменный. Если изготавливается частотник для электродвигателя своими руками, то рекомендуется использовать сборки IGBT-транзисторов, найти их можно в любом магазине радиодеталей. Причем стоимость всех компонентов для изготовления частотника окажется в десятки раз меньше, нежели цена готового изделия, даже китайского производства.

Для каждой фазы используется два транзистора. Они включены между плюсом и минусом, как изображено на схеме, приведенной в статье. Но есть у каждого транзистора особенность – управляющий вывод. В зависимости от того, какой на него подан сигнал, изменяются свойства полупроводникового элемента. Причем можно это произвести как при помощи ручного переключения (например, несколькими микровыключателями подавать напряжение на необходимые управляющие выводы), так и автоматического. Вот о последнем и пойдет речь дальше.

Релейные схемы автоматизации

До появления частотных преобразователей в качестве устройства управления использовались релейные блоки.

Простейшая схема регулирования по уровню построена на базе магнитного пускателя и поплавкового реле. При увеличении уровня, контакты реле замыкаются, катушка магнитного пускателя оказывается под напряжением. Электродвигатель насосного агрегата запускается. При снижении уровня жидкости, реле размыкает управляющую цепь магнитного пускателя.

Такая схема обеспечивает ручное и автоматическое включение насосов, каскадный способ управления, индикацию режимов работы, остановку насосных агрегатов при пропадании перекачиваемой жидкости.

В нормальном режиме работает основной насосный агрегат. При снижении давления при пиках водопотребления или остановке основного насоса, срабатывает реле давления, включающее резервный насос с выдержкой времени. При необходимости включение и выключение насосов можно осуществлять в ручном режиме.
Релейные схемы управления относительно просты и дешевы, однако, обладают следующими недостатками:

• Дополнительная нагрузка на электрическую сеть. Запуск электродвигателей осуществляется на полном напряжении сети. Ток при этом взрастает в несколько раз.
• Невозможность плавного изменения производительности. Регулирование давления в сети осуществляется включением резервного насоса. Ступенчатое изменение давления не всегда удовлетворяет условиям техпроцесса.
• Необходимость регулярного ремонта, технического обслуживания. Схемы такого типа содержат большое количество электроаппаратов и элементов автоматики. При частых коммутациях, контакты и механические части аппаратов быстро приходят в негодность.
• Высокая нагрузка на трубопровод. При прямом пуске насосов резко увеличивается вероятность гидравлических ударов. При их возникновении повреждается запорно-регулирующая арматура, трубы и другие элементы системы водоснабжения.

Для ограничения пусковых токов и плавного разгона электродвигателей в релейных схемах часто устанавливают устройства плавного пуска. Однако, эти устройства не обеспечивают плавное изменение подачи. Для этого на трубопровод устанавливают регулирующую арматуру, что приводит к потерям давления и снижает общий к.п.д. системы водоснабжения.

Виды преобразователей частоты

Существует несколько типов частотников, которые на данный момент являются самыми распространенными для производства и использования:

Электромашинные (электроиндукционные) преобразователи: используются в тех случаях, когда невозможно или нецелесообразно применение электронных ПЧ. Конструктивно такие устройства являются асинхронными двигателями с фазным ротором, которые работают в режиме генератора-преобразователя.

Данные устройства являются преобразователями со скалярным управлением. На выходе из данного аппарата создается напряжение заданной амплитуды и частоты для поддержания определенного магнитного потока в обмотках статора. Они применяются в тех случаях, когда не требуется поддерживать скорость вращения ротора в зависимости от нагрузки (насосы, вентиляторы и прочее оборудование).

Электронные преобразователи: широко применяется в любых условиях работы для различного оборудования. Такие устройства являются векторными, они автоматически вычисляют взаимодействие магнитных полей статора и ротора и обеспечивают постоянное значение частоты вращения ротора вне зависимости от нагрузки.

1. Циклоконверторы;
2. Циклоинверторы;
3. ПЧ с промежуточным звеном постоянного тока:

• Частотный преобразователь источника тока;
• Частотный преобразователь источника напряжения (с амплитудно- или широтно- импульсной модуляцией).

По сфере применения оборудование может быть:

• для оборудования мощностью до 315 кВт;
• векторные преобразователи для мощности до 500 кВт;
• взрывозащищённые устройства для применения во взрывоопасных и запыленных условиях;

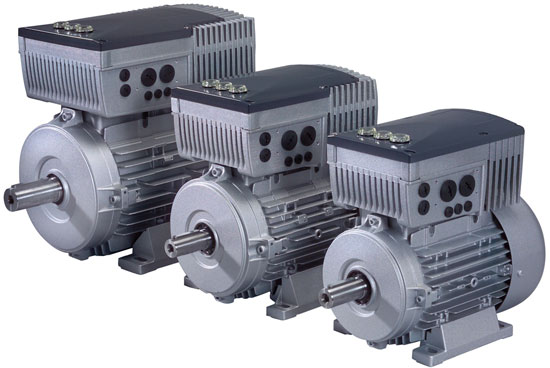

• частотные преобразователи, монтируемые на электродвигатели;

Каждый тип частотного преобразователя имеет определенные преимущества и недостатки и применим для различного оборудования и нагрузок, а также условий работы.

Управление частотным преобразователем может быть ручным или внешним. Ручное управление осуществляется с пульта управления ПЧ, которым можно отрегулировать частоту вращения или остановить работу. Внешнее управление выполняется при помощи автоматических систем управления (АСУТП), которые могут контролировать все параметры устройства и позволяют переключать схему или режим работы (через ПЧ или байпас). Также внешнее управление позволяет программировать работу преобразователя в зависимости от условий работы, нагрузки, времени, что позволяет работать в автоматическом режиме.

Режимы управления частотными преобразователями

В большинстве моделей современных частотных преобразователей реализована возможность управления в нескольких режимах:

1) Ручное управление.

Пуск и остановка электродвигателя осуществляются с панели или пульта управления частотника. При этом преобразователь осуществляет регулировку частоты вращения и остановку при возникновении аварийных ситуаций автоматически.

2) Внешнее управление.

ЧП с поддержкой интерфейсов передачи данных можно подключать к удаленному ПК для контроля текущих параметров и задания режимов работы привода.

3) Управление по дискретным входам или “сухим контактам”.

4) Управление по событиям.

Некоторые модели ЧП позволяют запрограммировать время пуска или остановки, работу двигателя в другом режиме. Преобразователи такого типа применяют для полностью или частично автоматизированного технологического оборудования.

Преимущества частотных преобразователей.

Основные преимущества использования частотных преобразователей:

1) Экономия электроэнергии.

Применение ЧП позволяет снизить пусковые токи и регулировать потребляемую мощность двигателя в зависимости от фактической нагрузки.

2) Увеличение срока службы промышленного оборудования.

Плавный пуск и регулировка скорости вращения момента на валу позволяют увеличить межремонтный интервал и продлить срок эксплуатации электродвигателей.

Возможность отказаться от редукторов, дросселирующих задвижек, электромагнитных тормозов и другой регулирующей аппаратуры. снижающей надежность и увеличивающей энергопотребление оборудования.

3) Отсутствие необходимости проводить техническое обслуживание.

4) Возможность удаленного управления и контроля параметров оборудования с электроприводом.

5) Широкий диапазон мощности двигателей.

Частотные преобразователи устанавливают как на однофазные конденсаторные двигатели мощностью менее 1 кВт, так и на синхронные электромашины мощностью в десятки МВт.

6) Защита электродвигателя от аварий и аномальных режимов работы.

ЧП комплектуют защитой от перегрузок, коротких замыканий, пропадания фаз. Преобразователи также обеспечивают перезапуск при возобновлении подачи электроэнергии после ее отключения.

Возможность бесступенчатой точной регулировки частоты вращения без потерь мощности, что невозможно при использовании редукторов.

7) Снижение уровня шума работающего двигателя.

Возможность замены двигателей постоянного тока асинхронными электрическими машинами с частотными регуляторами. Для оборудования, требующего регулировки момента и скорости вращения, часто используются двигатели постоянного тока, скорость вращения которых пропорциональна поданному напряжению. Такие электрические машины стоят дороже асинхронных и требуют дорогостоящих промышленных выпрямителей. Замена двигателей постоянного тока на асинхронные электромашины с частотным управлением дает хороший экономический эффект.

Сферы применения

Частотно-регулируемые приводы применяют:

• Для кранов и грузоподъемных машин. Крановые двигатели работают в режиме частых пусков, остановок, изменяющейся нагрузки. ЧП обеспечивают отсутствие рывков и раскачивания груза при пусках и остановках, остановку крана точно в требуемом месте, снижают нагрев электродвигателей и максимальный пусковой момент.
• Для привода нагнетательных вентиляторов в котельных и дымососов. Общее управление с плавной регулировкой дутьевых и вытяжных вентиляторов позволяет автоматизировать процесс горения и обеспечить максимальный к.п.д . котельных агрегатов.
• Для транспортеров, прокатных станов, конвейеров, лифтов. ЧП регулирует скорость перемещения транспортного оборудования без рывков и ударов, что увеличивает срок службы механических узлов.Для насосных агрегатов. ЧП позволяют обойтись без задвижек и вентилей, регулирующих давление и производительность, и существенно увеличить общий к.п.д системы водоподачи.
• Для электродвигателей станков. Использование преобразователя частоты вместо коробки передач позволяет плавно увеличивать или уменьшать частоту вращения рабочего органа станка, осуществлять реверс. ЧП широко используются для станков с ЧПУ и высокоточного промышленного оборудования.

Внедрение частотно-регулируемых приводов дает значительный экономический эффект. Снижение затрат достигается за счет сокращения потребления электроэнергии, расходов на ремонт и ТО двигателей и оборудования, возможности использования более дешевых асинхронных электродвигателей с короткозамкнутым ротором, а также сокращения других производственных издержек. Средний срок окупаемости частотных преобразователей составляет от 3-х месяцев до трех лет.

Первый пуск

• Перед подачей напряжения на частотный преобразователь необходимо убедиться, что на устройстве отключена подача команд на двигатель, а запуск электрической машины никому не повредит.
• При включении питания должны заработать встроенные в частотник вентиляторы охлаждения и загореться дисплей. На нем должно отображаться состояние “выключено” или “OFF”.
• Далее требуется восстановить заводские настройки частотного регулятора. Для этого используется ввод соответствующей команды или нажатие клавиши Reset. Некоторые модели преобразователей затем следует перезагрузить.
• Далее вводят все характеристики двигателя, фильтров и других вспомогательных элементов привода и осуществляют программирование частоты вращения, параметров регулирования и другие настройки. Некоторые модели частотников определяют фактические характеристики электродвигателей автоматически.
• Далее осуществляется пробный пуск привода в ручном режиме. При этом проверяют правильность направления вращения вала и работу двигателя во всем интервале регулируемых скоростей. При необходимости вносят корректировки в предварительные настройки.
• После чего производят окончательную настройку частотных преобразователей под регулируемый параметр и условия технологического процесса. Настройка преобразователей осуществляется с панели управления или с ПК. Эти операции должен производить специалист по автоматизации.
• ·Далее опробуют привод в тестовом режиме и вносят изменения в настройки, после чего проверяют корректность работы привода еще раз.

Функционал, схема подключения, порядок настройки разных типов и моделей частотных регуляторов могут существенно различаться. При выполнении монтажа и программирования частотников необходимо строго следовать общим правилам по монтажу электротехнического оборудования, инструкции и алгоритму настроек, рекомендованному производителем. Вносить изменения в ПО (программное обеспечение) и схемы подключения категорически запрещено.

Внимание! Фактические характеристики электродвигателей, долго находившихся в эксплуатации или побывавших в капитальном ремонте, могут отличаться от паспортных данных. Для частотно-регулируемого привода рекомендуется использовать новые электрические машины или частотные преобразователи, определяющие фактические параметры электродвигателей автоматически
