Пять способов пайки наушников

Замена штекера

Сам штекер починить самостоятельно достаточно сложно. Намного проще заменить его новым, точно таким же. Стоит этот элемент недорого, продается в любом магазине радиодеталей.

Для замены штекера необходимо следовать следующей инструкции:

• Прежде всего, необходимо отсоединить старый, для этого просто отрезаем его от провода, отступив 15-20 мм. С оставшегося провода снимаем изоляцию (достаточно оголить примерно 15 мм), видим три контакта: зеленый на левый наушник, красный – на правый, желтый – масса.
• Подготавливаем контакты к пайке, залуживаем канифолью и оловом.
• Переходим к самому штекеру, отмеряем длину, примерно равную самому джеку и аккуратно разбираем его, должна быть видна пластиковая часть, разделяющая контакты.
• Теперь необходимо разобраться со значением контактов. Самый длинный – масса, второй – правый канал, третий – это левый канал. Внутренняя часть штекера – в зеркальном порядке.
• Фиксируем штекер и припаиваем к его контактам проводки наушников, соблюдая их назначение. После можно проверить работоспособность устройства.
• Подготавливаем термоусадку. Широкая пригодится для штекера, узкая – для провода. Сначала одеваем термоусадку на провод, так чтобы она закрывала оголенную часть полностью, после натягиваем более широкую на штекер. В идеальном варианте усаживать термотрубку следует феном с соответствующей температурой, однако можно обработать трубку зажигалкой, чтобы она «села».
• Наушники починены.

Пайка провода со штекером

Несложно спаять наушники своими руками. Приведенная инструкция актуальна для миниджека, но принцип мало отличается и в случае других разъемов.

Сначала нужно подготовить весь инструмент:

• паяльник;
• припой;
• жидкий флюс или канифоль;
• канцелярский нож;
• штекер.

Паяльник включают в сеть, чтобы он нагрелся. Делают надрез на 5-15 мм выше штекера, что бы обезопасить себя от потенциально изношенного участка.

Внутри есть от 3 до 4 проводов. Их перед пайкой надо очистить от резиновой изоляции на 10-15 мм, удалить 3-4 мм изолирующего лака. Сделать это можно при помощи канцелярского ножа или мелкозернистой наждачной бумаги.

Затем надо взять новый штекер, разобрать его и продеть провода в корпус. Если хотите оставить старый штекер, то с него придется аккуратно снять изоляцию.

Далее выбирают подходящую по диаметру термоусадочную трубку и прячут в нее провода. Лишнюю длину заранее обрезают. (Этот шаг можно пропустить.)

Для пайки надо залудить провода и контакты от наушников – покрыть припоем кончик паяльника, коснуться им каждого провода, приложенного изначально к канифоли, таким же образом обработать контакты.

Схемы подключения наушников к стандартным штекерам

После пайки наушники подключают и проверяют их работоспособность. Если все в порядке, то изолируют оголенную часть термоусадкой или изолентой. Новый штекер надо просто собрать, а на старый надеть резиновый наконечник от ручки (закрепить его можно клеем).

Из чего состоит звук в наушниках?

Множество жил — это каналы, каждый из которых выводит контент удельной частотной полосы на мастер-шину в динамике ( в том, что вставляется в ухо). Таким образом понятно, что повреждение хотя бы одной из этих жилок полностью вычёркивает диапазон частот, за который она отвечает. Почему же этого не слышно?

Дело в двух вещах:

• стерео;
• остальные жилы.

Ели одна частота отсутствует слева, она будет слышна справа. К тому же, когда частота, под которую был выведен канал, его теряет, остаточный сигнал передаётся по другим жилам.Тем самым общая нагрузка на звук увеличивается. Он начинает клиповать и перегружаться. Почему дешёвые наушники за 30 рублей звучат так плохо? Количество жил там минимально и современную музыку они никак не тянут. Что уж там говорить, даже радио-эфиры транслируются с трудом.

Что касается заземления, там всё проще. Пока хотя бы одна жила функционирует, оно есть. Но стоит ей перетереться — звук изменится.

Именно этот фактор является причиной того, что контакты залуживают, а не оголяют при помощи канцелярского ножика.

Хороший пример потери частот — аудио-сплиттер (разделитель). Прибор, разделяющий один вход под наушники на два. Проседает не только громкость, а и частотный диапазон. Звук перестаёт «качать», он становится тихим и плоским, пропадает динамика. Всё по той же причине. Количество жил осталось то же, а количество выходов увеличилось вдвое.

Как присоединить провода к штекеру?

Сразу отметим, что провода можно просто скрутить, но для получения по-настоящему прочного и качественного соединения, провода нужно припаять. На самом деле ничего сложного в процедуре нет.

Инструменты и расходный материал:

• паяльник (подойдёт любой);
• припой и канифоль;
• чистый разъём (джек 3,5 мм);
• изолента;
• ножницы;
• канцелярский ножик для бумаги.

Алгоритм действий:

1. Аккуратно отрезать провод поперёк, чтобы обе жилы были одной длины.
2. Разрезать его вдоль, разделив на два провода. Не повредите обмотку пары, так как она является дополнительным защитным слоем и уберегает аксессуар от поломок.
3. Каждый провод нужно залужить в аспирине (ацетилсалициловая кислота). Зачищать ножом не нужно, так как тонкие жилы повредятся и рано или поздно переломятся
4. Наживить провода на соответствующие контакты на штекере.
5. Припаять, используя небольшое количество олова. Лучше, если они не будут касаться между собой, чтобы не провоцировать частотный конфликт.
6. Изолировать слой при помощи изоленты.
7. Тоже самое проделать для других контактов.
8. Обмотать полученное соединение изолентой в несколько слоёв и надеть армированный слой. Если такового нет, можно использовать обыкновенную проволоку из алюминия или меди, после чего обмотать её изолентой ещё раз.

Если всё выполнить правильно, наушники зазвучат как прежде. Если слышны проседания про громкости/глубине/яркости звука — один из пунктов выполнен неверно или контакт частично или полностью нарушен.

Не стоит использовать дешёвый припой, так как сопротивление олова не позволит передать весь частотный диапазон. Звук будет с обрезанным верхом и это не исправит никакой эквалайзер.

Как укрепить провод наушников

Самый просто способ — выполнить дополнительную обмотку, особенно в месте, где провода подсоединяются к штекеру. Именно в этом месте чаще всего происходит перетирание проводов. Советские наушники производились из плотных медных прожилок, которые перерезать то было сложно. Современные дешёвые наушники имеют крайне тонкие жилы, которые можно перерезать.

На дорогих моделях можно заметить армированное волокно в месте сгиба проводов или более толстый эластичный слой. Такая защита обеспечит плавную деформацию проводов и спасёт от отрыва.

Историческая справка

Первые модели студийных наушников имели армированные провода. Продюсеры и звукорежиссёры не могли позволить пропустить какой-то момент во время выступления, поэтому обматывали провода дополнительным слоем изоляции. Тоже самое делали с микрофонами. Если взглянуть на фото концертов эстрадной музыки (особенно рок-музыки) конца 20-го века — можно заметить солидный слой обмотки на микрофонах. Современная музыкальная индустрия переходит на беспроводной вариант и скоро просто незачем будет чинить штекеры.

Также, можно обработать провод слоем краски или лака, который спасёт наушники от переохлаждения. Можно заметить, что в холодное время года, наушники твердеют и шанс повредить провода намного больше, чем летом. Как слишком низкая, так и слишком высокая температура может стать причиной поломки аксессуара.

Укоротить его. Чем длиннее провод, тем больше шансов, что в каком-то месте он порвётся или перетрётся. Короткий провод не запутается и обеспечит комфорт и удобство в эксплуатации.

Ещё один хороший и креативный способ укрепить и армировать провод — оплести его швейными нитками. Такой метод не только защитит наушники, но и сделает их уникальными, окрасив необычными узорами или паттернами. В холодное время года они будут защищены от мороза и точно не треснут.

Ремонт наушников

При обладании минимальными навыками работы паяльником и тестером оборванные провода можно отремонтировать.

Поиск неисправности

В исправных наушниках звук должен быть чистым, без треска и пропадания звука, и голос говорящего на втором конце линии также должен быть без треска и обрывов. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Для проверки штекер наушников следует подключить к заведомо исправному аппарату:

• проблемы остаются – неисправность в наушниках;
• проблемы пропали – неисправен аппарат.

Можно поступить наоборот: подключить к аппарату заведомо исправные наушники:

• проблемы пропали – неисправны стереонаушники;
• проблемы остались – неисправен аппарат.

В большинстве случаев причина в обломанных проводах к штекеру или «качельке» (кнопки регулятора громкости) или в динамике. Наушник или «качельку» следует разобрать и припаять провода, а штекер поменять или отремонтировать.

Перед тем, как припаять провода, идущие к штекеру, определяется место обрыва. Это делается тестером или мультиметром, включённым на проверку сопротивлений:

1. подключить к штекеру тестер; изгибать провод, следя за показаниями тестера;
2. при изгибе кабеля в месте обрыва у штекера показания прибора будут меняться;
3. если обрыв постоянный, то возможна неисправность или обрыв возле наушника.

Прозвонка проводов

При обрыве кабеля внутри штекера или невозможности снять с него защитную оболочку необходимо определить соответствие проводов динамикам, микрофону и панели управления. При этом возможны разные варианты схем соединения:

• микрофон и «качелька» подключаются одной парой проводов или разными;
• иногда микрофон подключается экранированным проводом;
• общий провод один для всех элементов или для каждой детали свой.

Прежде всего, перед тем, как спаять провода наушников, необходимо найти концы, идущие к динамикам. Это делается тестером или мультиметром, включённым для измерения сопротивлений:

1. зачистить провода на 10 мм от изоляции, если среди них есть экранированный, то он идёт к микрофону;
2. надеть наушники и начать поочерёдно прозванивать провода;
3. при подключении тестера к одному из каналов и общему проводнику слышен треск в одном из телефонов;
4. к левому и правому каналу – в обоих.

Если наушники без микрофона, то кабель припаивается к штекеру, а в гарнитуре после прозвонки динамиков определяются провода, идущие к микрофону и кнопкам:

• 4 провода. Оставшаяся подключена к микрофону;
• 5 жил. Две оставшиеся соединены между собой и не прозваниваются с динамиком – подключены к микрофону и припаиваются к общей клемме и клемме микрофона. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу;
• 7 жил. Это две пары – к микрофону и к кнопкам. Припаиваются по цветам параллельно на общую и микрофонную клеммы.

Как припаять наушники к штекеру

Штекер изготовлен из мягкой пластмассы, и штырь с контактными кольцами в неё залит. Для ремонта корпус придётся разрезать, а потом соединить при помощи термоусадочной трубки подходящего диаметра.

Обрыв провода, идущего к штекеру, устраняется с помощью пайки:

1. обрезать кабель;
2. аккуратно разрезать запаянный пластмассовый корпус и достать из него сам штекер;
3. удалить остатки кабеля из корпуса тонким сверлом;
4. кабель, идущий к наушникам, зачищается на длину, необходимую для пайки;
5. тестером проверить исправность наушников;
6. концы жил облудить на 5 мм;
7. надеть надрезанный корпус через ранее высверленное отверстие на кабель;
8. припаиваем провода к металлической середине штекера, согласно цветам изоляции или результатам прозванивания;
9. середина с припаянным кабелем укладывается в пластмассовый корпус;
10. сверху надевается кусочек термоусадочной трубки и прогревается феном.

Также производится замена штекера на наушниках.

Ремонт динамика наушников

При отсутствии звука в одном из динамиков причиной может быть обрыв провода на подключении к нему. Для ремонта неисправный наушник необходимо вскрыть. В больших моделях крышка крепится шурупами, а в маленьких – на защёлках или с помощью клея. Такие динамики вскрываются ножом, вставленным в щель между крышками.

Припаянный провод необходимо закрепить внутри. Для этого на нём завязывается узел, или он приклеивается суперклеем.

Разобранный динамик собирается, и при необходимости крышки приклеиваются друг к другу.

Знание того, как заменить провод и как поменять штекер, поможет сэкономить на приобретении новых стереонаушников, а для того, чтобы припаять штекер к наушникам, необходимо знать распиновку проводов.

Особенности подключения USB-наушников

Существуют и такие устройства, которые подключаются через порт USB. Это очень удобно, так как таким гнездом оборудовано подавляющее большинство современных бытовых приборов — это объясняется распространением флеш-накопителей, с помощью которых можно хранить и передавать информацию. Флешки вставляются через этот же порт, поэтому он имеется не только на самых старых компьютерах и ноутбуках, но и на многих планшетах, телевизорах и даже телефонах.

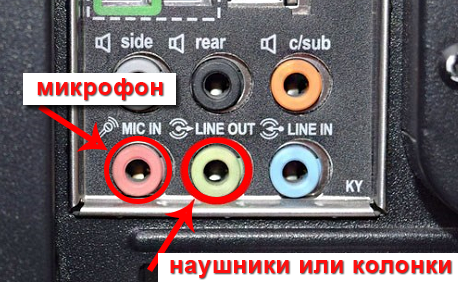

На компьютерах и ноутбуках зачастую имеется сразу несколько подобных разъёмов, что облегчает использование прибора — можно подключить и специальные наушники, и флешку, и, например, компьютерную мышку.

USB-наушники имеют свои особенности, на которые обязательно следует обратить внимание при выборе:

1. В них есть встроенный усилитель, что позволяет добиться более мощного и чистого звучания. Именно поэтому использование такого аксессуара будет очень полезно в сочетании с телефоном или планшетом, которые в большинстве случаев обеспечивают не слишком интенсивный звук.
2. Ещё одним встроенным элементом является собственная звуковая карта. Кроме того, что она позволяет слушать музыку или другие звуковые дорожки в более хорошем качестве, такая карта может стать единственной возможностью прослушать что-либо, если карта на телефоне или другом устройстве сломается.
3. Для их использования не требуется акустический разъём.
4. Есть возможность параллельного воспроизведения звука. Это позволит включить музыку в наушниках, а звуки уведомлений или звонков, которые часто отвлекают от наслаждения любимой песней, будут проигрываться с помощью динамика.

Теперь вы знаете о том, как правильно называть различные разъёмы для наушников, чем они отличаются друг от друга, а также об особенностях подключения этого аксессуара к компьютеру. Кроме того, вы можете приобрести аксессуар, подключаемый через USB, который имеет свои существенные преимущества перед другими моделями. Изучив эту информацию, вы сможете приобрести именно то устройство, которое идеально вам подойдёт.

Наушники с микрофоном для компьютера.

В предыдущих статьях, были описаны два способа ремонта наушников с микрофоном для компьютера, а именно: когда были вырваны провода из регулятора громкости, и когда перетерлись провода в слабых местах наушников, от чего в них появлялся треск, и периодически пропадала слышимость. Но было сделано одно упущение — я не стал делать полный разбор схемы. Сегодня мы это упущение устраним.

После того, как Вы разобрали наушник, в котором установлен микрофон, в глаза бросается клубок проводков, уходящий к регулятору громкости. Вначале разберем звуковой тракт.
Из этого уха выходит черный кабель с двумя жилками (2) и (3). Жилка под номером (2) – это «минус», «общий» или GND, а под номером (3) – основная или вход правого канала.

Так вот, этот кабель, приходя от правого наушника жилкой (2), припаивается к одному из контактов катушки левого наушника и с этого же контакта уходит к регулятору громкости, но уже пятижильным кабелем. Жилка с номером (3), являющаяся основной или входом правого канала, уходит на регулятор, поэтому она сразу соединяется пайкой с жилкой (4) пятижильного кабеля.

Со второго контакта катушки наушника жилка с номером (1), являющаяся основной или входом левого канала, также сразу уходит пятижильным кабелем на регулятор. Чтобы Вам было более понятно, привожу рисунок звукового тракта, ссылаясь на фото выше.

Звуковой тракт разобрали, и теперь в левом наушнике осталось разобраться всего лишь с двумя жилками, приходящими от микрофона. Их легко заметить, так как они сразу припаиваются на две оставшиеся жилки пятижильного кабеля, идущего к регулятору громкости.

Здесь есть один момент, который надо знать. Так как микрофон имеет полярность подключения, у него есть «плюс» и «минус», поэтому, если случится так, что Вы не запомнили какой куда, расстраиваться не нужно. Припаиваете провода, собираете наушники, подключаете их к компьютеру, выходите, например, в Скайп, запускаете мастера.

Если Вас не слышно, значит, разбираете регулятор громкости в месте, где пятижильный кабель заходит от левого уха, находите две жилки микрофона и меняете их местами. Одна жилка будет сидеть на дорожке «минуса» или «общей», а вторая будет припаяна к дорожке, приходящей к выключателю.

В любом случае, всегда ориентируйтесь по цвету проводов.

В процессе эксплуатации наушников для компьютера возник один недостаток, который надо устранить. Если Вам пришлось резать пятижильный кабель, то перед распайкой жил, обязательно завяжите его узлом как показано на картинке ниже.

Еще один совет. Никогда не жгите провода огнем, чтобы снять с них слой лака. Делать это надо ножом, наждачной бумагой или горячим жалом паяльника. Слой лака на жилках от гарнитуры для наушников лучше всего снимать паяльником.

Возьмите деревянный брусок, можно обыкновенный лист ксероксной бумаги, хорошо облудите жало паяльника, отрежьте размохрившийся кончик жилки. Теперь кладете провод на приготовленную поверхность, а сверху на него жало паяльника. Через 3-4 секунды начинайте аккуратно вытаскивать проводок из-под паяльника, слегка придавливая его жалом.

Все. Провод хорошо облужен.
Если с первого раза не получилось, повторите процедуру еще раз.

И уже по сложившейся традиции посмотрите ролики о наушниках

Удачи!

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер . Главное — хороший и не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Мастер Пайки.

Ремонт штекера

Как паять перекусанные провода от наушников, мы разобрали. Припайка штекера производится по похожей схеме, имеющей свои особенности.

Для начала ознакомьтесь со схемой подключения обычных наушников.

Как паять штекер наушников:

Отрежьте неработающий штекер, с проводками проведите те же действия, что были описаны выше

Важно оголить их минимальные участки (2-3 мм), так как соприкосновения в эксплуатации может привести к короткому замыканию.
Проденьте новый штекер через корпус основания наушников.
Соединительные участки на штекере стоит немного поцарапать для более легкой пайки. В местах присоединения кабеля их стоит также облудить.
Сначала присоединяется «земля» (медный провод), затем левый (белый) и правый (красный) каналы.
Защитите участок изолентой

Чтобы пайка случайно не нарушилась, в непосредственной близости от заизолированного участка завяжите на проводке узелок.
Закройте участок корпусом.

А эта схема пригодится тем, кто чинит наушники, снабженные микрофоном (гарнитура).

Как паять наушники с микрофоном? По такому же алгоритму, только присоединить к штекеру придется четыре проводка вместо трех.

Проверка визуально и мультиметром

Предварительно необходимо убедиться, что дело именно в шнуре. Внимательно осмотрите шнур, часто места перелома видно на глаз. На месте разрыва, как правило, повреждена оплетка кабеля и оно хорошо прощупывается. Если визуально установить место поломки не получается, наушники необходимо «прозвонить» с помощью мультиметра.

Выставляем на приборе режим «Прозвонка» (символ треугольника с линиями направленный в бок, он же знак диода) и проверяем работу мультиметра соединив напрямую щупы.

В случае исправного прибора, он должен пищать, обозначая нулевое сопротивление, т.е. полный контакт.

Затем прикладываем щупы к концам провода, если прибор «пищит» постоянно, возможно поломка не в проводе, а в динамике или штекере.

Локальный ремонт кабеля

Иногда разорванный кабель можно восстановить, то есть спаять, особенно если поломка возникла у основания наушников или у самого штекера. Соблюдайте следующую последовательность действий:

Для начала необходимо снять участок изоляции, сделать это можно с помощью кусачек.
В поврежденном месте разрежьте провод, срез при этом должен быть четким.
Ставим греться паяльник и скручиваем провода

Обратите внимание на соответствие контактов.
На зачищенные проводки наносим припой и спаиваем два участка.
На оголенный участок одеваем термоусадочную трубку на место бывшей поломки и разогреваем ее.

Полная замена провода

Если разрывов на кабеле несколько, его придется заменить. Для этого необходимо:

• Найти донора, например можно взять старые наушники с исправным шнуром. Снимите изоляцию, после чего распаяйте соединения.
• Разбираем ремонтируемые наушники и повторяем те же действия.
• Новый кабель аккуратно помещаем в корпус и припаиваем контакты на штекере и динамиках.
• После этого, места соединения закрываем термоусадкой.

Паяльник.

Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 — 40 Ватт.

На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.

В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.

Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.

Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.

После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 — 30 минут.

Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.

Ваш паяльник готов к работе.

Цвета проводов в наушниках

• В большинстве наушников всего две пары проводов — под левый и правый канал.
• Если в наушниках три провода — это левый, правый и общий — мастер-контроллер, который регулирует громкость обоих каналов.
• Если пары 4 — это левый, правый и заземление для каждого из них.
• Пять проводов — это левый, правый, заземление для каждого и канал микрофона.

Конечно, существую и другие варианты (например, наушники с микрофоном и одним динамиком), но подавляющее большинство моделей устроены именно так, как описано выше.

Провода обычно сдвоенные, то есть провод с «землёй» содержит дополнительный слой изоляции.

В некоторых моделях наушников, на штекер нанесена маркировка (L (левый), R(правый), S(стерео), M(микрофон). Контакты для земли не маркируются дополнительно. Если обозначений контактов нет, нужно присмотреться, нет ли на корпусе штекера остатков пластиковой обмотки соответствующего цвета. Крайне редко провода вырываются полностью.

Как называется штекер для наушников

Разъём TRS (аббревиатура от англ. Tip, Ring, Sleeve) — кончик, кольцо, гильза.

Именно так на самом деле называется привычный нам джек наушников. В более простом виде на английском языке он называется Jack.

Существует три основных стандарта джеков:

1. Jack 6,3 мм
2. Mini Jack 3,5 мм
3. Micro Jack 2,5 мм

Стоит отметить, что моно джеки обозначаются как TS, стерео как TRS, а гибридные джеки как TRRS.

Обычно люди говорят, что у наушников 3,5 мм джек, или 6,3 мм джек, это упрощение от полного названия TRS Jack 6,3 мм. Вообще, аббревиатура TRS означает конструктивную особенность джека, его форму и метод изоляции одного канала от другого. Но т.к. мы говорим о современном аудио оборудовании, то подобный тип джека подразумевается в подавляющем большинстве случаев, поэтому для удобства говорят просто Джек.

Друг от друга эти джека различаются только размером и диаметром, работают они абсолютно идентично, благодаря чему в продаже имеется огромное количество переходников с одного джека на другой. Весь корпус джека является контактной площадкой, а чёрные полосы являются диэлектриком, т.е. поверхностью, которая не проводит электрический ток. Чёрные полосы отделяют один контакт от другого.

TS — если на джеке вы видите одну чёрную полосу, значит это Моно Джек, который передаёт только моно звук.

TRS — если на джеке две чёрных полосы, значит это стерео джек, который передаёт стереозвук.

TRRS — если на джеке три чёрные полосы, значит это комбинированный джек, который способен передать стереозвук и звук от микрофона, а также специальные сигналы от кнопок, расположенных на наушниках, если таковые имеются.

Балансный Джек тоже имеет обозначение TRRS, но он не совместим с обычным гнездом для подключения 3,5 мм джека наушников.

Вся загвоздка в том, что балансный джек выглядит очень похожим на обычный TRRS джек наушников с микрофоном, но на самом деле внутри у него совершенно иная распайка контактов, поэтому для него требуется специальное гнездо.

В обычном аудиоджеке есть контакт для правого аудиоканала, для левого и есть так называемая земля. Земля в обычном аудиоджеке общая на оба канала. В балансном джеке земля своя для каждого канала и оба канала не пересекаются друг с другом ни в наушниках, ни в усилителе, оба канала полностью гальванически развязаны друг от друга. По этой причине наушники с балансным кабелем не совместимы с обычным гнездом для подключения наушников и наоборот.

Распиновка проводов наушников

Обычно головные телефоны подключаются штыревым штекером. Он носит название “джек”, а к современной аппаратуре к кабелю от наушников подключается мини-джек (mini-jack) 3,5. Это значит, что диаметр штыря –3,5 мм. В некоторых аппаратах акустические системы подключаются штекером джек 2,5, а также разъёмами miniUSB и mikroUSB.

Распиновка подключения штекеров джек 2,5 и 3,5

В простых стереонаушниках и акустических устройствах в кабеле для подключения проходят три провода, припаянные к штекеру. Трёхпроводные штекера носят название TRS. Нумерация контактных колец на штыре идёт от конца к кабелю:

1. на конце штыря левый канал, к нему припаивается провод с зелёной изоляцией;
2. правый канал подключается к среднему контактному кольцу красным проводом;
3. общий или земля присоединяется к ближайшему контакту от кабеля проводником, который покрыт бесцветным лаком и поэтому имеет медный цвет.

В некоторых моделях подключение выполнено не трёхжильным кабелем, а двумя двухжильными. При этом проводники с изоляцией одного цвета из каждого кабеля подключаются к общей клемме, а оставшиеся к правому и левому контакту.

Припаиваются провода к выводам или контактным площадкам, расположенным в изолирующей оболочке. Соотношение выводов для пайки и контактных колец определяется тестером или визуально.

Конструкция штекера джек 2,5 отличается от джек 3,5 только размерами.

Распиновка проводов в гарнитуре-наушниках с микрофоном

Кроме головных телефонов, предназначенных только для прослушивания музыки, есть наушники со встроенным микрофоном и кнопками для разговора по телефону или скайпу. В кабеле таких приборов от четырёх до семи жил. Дополнительные жилы необходимы для подключения микрофона и кнопок управления.

Распайка в разъёме джек 3,5

Такие разъёмы кроме названия “jack” называют TRRS. Они имеют два варианта распиновки: OMTP и CTIA. В обоих вариантах на штыре четыре контактных кольца и вывода. Отличие распайки – в присоединении микрофона и нулевого провода, которые подключаются к 3 и 4 выводам.

Если вместо подключения типа OMTP использовать CTIA, то звук будет глухим, а микрофон не будет работать.

Цвет изоляции на проводах стандартный, хотя возможны варианты, особенно в дешёвых китайских моделях:

• общий или нулевой – бесцветный (медный);
• к микрофону идёт синяя жила;
• левый канал – зелёный;
• правый канал – красный.

Распиновка разъёмов miniUSB и mikroUSB

Некоторые модели мобильных телефонов вместо разъёма для подключения гарнитуры “джек” оснащаются разъёмами miniUSB и mikroUSB. При необходимости подключить к такому аппарату обычную акустику необходимо изготовить переходник или обрезать старый штекер и припаять новый.

Эти штекера отличаются друг от друга только формой и размерами, подключение жил в них одинаковое:

1. общий или “земля”;
2. микрофон,
3. кнопки управления и громкость;
4. правый канал;
5. левый канал;
6. не используется.

Нумерация идёт слева направо, повернув разъём проводами к себе.

Справка.
При использовании стереонаушников без микрофона или внешней акустической системы вывод “2” не подключается.

Некоторые фирмы, например, Самсунг, оснащают свои аппараты 10,- и 20-пиновыми разъёмами. Распайка проводов для таких аппаратов есть в интернете.

Как подключить наушники

В подключении наушников к компьютеру нет ничего сложного, но у тех, кто этим никогда ранее не занимался, могут возникнуть некоторые трудности. Особенно если это устройство, у которого есть ещё и микрофон, за счёт чего оно имеет сразу два цветных штекера.

Запомните — красный штекер всегда отвечает за корректную работу микрофона. Перепутать и вставить его в зелёный разъём вряд ли получится, но бывают ситуации, когда необходимо подключить только наушники и тогда стоит понимать, что требуется вставить зелёный штекер.

Кроме того, иногда больших наушников при себе нет, поэтому выручит гарнитура — в этом случае штекер нужно также вставлять в зелёный разъём. Но в новых моделях ноутбуков иногда встречаются и комбинированные джеки, куда можно вставить гарнитуру, оснащённую микрофоном. Они имеют такую же круглую форму, а рядом имеется специальный значок, указывающий, что это гнездо для совмещённого устройства.

После того как вы подключили аксессуар, настройте громкость и можно начинать пользоваться наушниками.

Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.

Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.

Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.

Поочерёдно припаиваем три провода к контактам разъёма.

Должно получиться примерно так.

Теперь можно надеть защитные трубки.

Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.

Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.

Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.

Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.

Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Распайка наушников с микрофоном и кнопкой: пошагово

После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке:

Острым ножом следует срезать старый разъем, оставляя от основания примерно 0,5-1 см

Таким образом происходит удаление проблемного участка.
Осторожно, чтобы не повредить жилы, тем же ножом, нужно снять изоляционную оболочку. После этого можно увидеть 4 провода

Два кабеля будут покрыты изоляцией, а два – нет.
Покрытые изоляционным материалом провода нужно очистить от покрытия при помощи наждачки или канцелярского ножа. Правый и левый каналы перекручиваются вместе. Левый канал обычно обозначается зеленым цветом изоляционного материала, правый – красным.
Если в кабеле присутствуют только 3 кабеля, то два из них являются каналами, а третий – общий экран. В этой ситуации надо только очистить кабеля от изоляции, ничего не скручивая.
Разъем, который будет крепиться к гарнитуре, надо разобрать, просунуть через отверстие в основании кабеля от наушников.
При помощи паяльника надо припаять контакты к разъему. Сначала припаивается общий экран, затем прикрепляются правый и левый каналы.
Припаянные провода и разъем должны немного остыть, а затем следует проверить, работают ли наушники. Если слышимость хорошая, и проблема устранена, то можно заняться сборкой разъема. Если после осуществления работы наушник не работает, то следует проверить, не отошел проводок после спайки.
Провод надо закрепить к разъему. На современных моделях разъемов есть специальные зажимы. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.
Для уверенности контакты обматываются изоляционной лентой. Разъем собирается, можно опять слушать музыку и разговаривать.

Для того, чтобы правильно осуществить распайку, и быстро устранить неисправность, не нужны дополнительные навыки или определенные знания. Все, что нужно для качественной работы – это аккуратность и умение обращаться с паяльником. Если не получается качественно работать с паяльником или отлично сделать работу самостоятельно в первый раз, не нужно опускать руки, а пробовать еще, пока не получится.
