Проверка регулятора холостого хода мультиметром

Разновидности РХХ

Внешне регулятор несколько напоминает электромотор с конической иглой в своей конструкции.

Различают 3 вида таких контроллеров.

• Соленоидные. Самые простые по своему устройству регуляторы. Когда подаётся напряжение, срабатывает внутренний сердечник на обмотке и помещается в специально предусмотренное гнездо, что позволяет сократить диаметр проходного канала. От этого уменьшается объём подачи воздуха или же топлива. Простая конструкция способствует снижению стоимости изделия. Работать такой регулятор может только в полностью открытом и закрытом положении.
• Шаговые. Эти РХХ состоят из обмотки и специального кольцевого магнита. Всего обмоток четыре. Управляющие сигналы от ЭБУ подаются на одну из обмоток, что способствует вращению ротора. Из-за этого сечение проходного канала плавно меняется от состояния полного открытия до полного закрытия, и наоборот.
• Роторные. Их принцип работы аналогичен соленоидным РХХ. Но здесь задачи сердечника выполняет ротор. Последний способен вращаться в разном направлении, меняя при этом размеры сечения канала.

В зависимости от типа мотора и его технических заводских характеристик, применяются различные виды регуляторов.

Диагностика РХХ своими руками

Причины неисправности условно делятся на электрические и механические. Для начала нужно демонтировать регулятор и провести его визуальный осмотр, чтобы исключить загрязнение отработанным углеродом и его возможное влияние на работоспособность силового агрегата. В случае необходимости ремонта нужно провести чистку детали, тщательно просушить и смазать силиконом. Шаговый вариант промывают баллончиком, что не отличается экономностью способа.

После извлечения узла следует обратить внимание на резиновое кольцо или прокладку, при условии наличия установки на дроссель или патрубок. При внешнем монтировании детали происходит соединение с впускным коллектором

Потребуется осмотр его резиновых элементов на предмет деформаций и разрывов. Выявленную деталь с дефектами необходимо поменять.

Альтернативные способы диагностики

Если имеется специальный прибор для выявления неисправностей, к примеру, адаптер с подходящим ПО, диагностика совершается намного проще. Программа OpenDiag может использоваться даже на смартфоне и имеется как в платной, так и в бесплатной версиях

При запуске ПО стоит заострить внимание на текущее и желаемое положения заслонки дросселя. Их показатели будут соответственно изменяться вместе с оборотами

Если включить дополнительный электроузел, можно заметить изменения данных РХХ, мощность мотора при этом не должна меняться. В первую очередь, обновление значений происходит на строке желаемого положения, а затем — текущего. При изменении значений должно измениться и значение оборотов. В противном случае, есть вероятность того, что регулятор холостого хода неактивен или имеется подсос воздушного потока.

Для более быстрой проверки нужно открыть меню в верхнем левом углу. Это контроль управления работой исполнительных механизмов. С помощью параметров «текущее положение холостого хода» и «желаемое положение холостого года» можно вбить свои значения, которые должны тут же отобразиться на работе двигателя. При отсутствии реакции на вмешательство можно сразу выявить неисправный участок хода с явной дисфункцией регулятора.

Еще можно использовать мультиметр для диагностики проводки. При выключенном движке снимается разъем с регулятора. На измерительном устройстве вбиваются значения постоянного напряжения в 0-20 В. Затем замеряется значение напряжения разъема. Допустимым показателем являются 12 единиц.

Также стоит проверить сопротивление РХХ. Чтобы это сделать нужно зафиксировать значения после снятия клеммы с датчика между выводами С и D, A и B. Пределом на мультиметре выставляется 200 Ом. При допустимом сопротивлении нормой будут 50 Ом, а сопротивление между выводами — стремиться к бесконечности.

Можно осуществить диагностику с помощью дроссельного узла. Произведя его демонтаж вместе с датчиком, нужно проследить за его работой при активации/деактивации системы зажигания, подключении клапанного разъема. Пристальному вниманию подлежит работа иглы, наличие посторонних звуков, равномерность рабочего процесса.

Особенности демонтажа

Что касается демонтажа контроллера, то в этом нет ничего трудного. Разумеется, некоторые моменты могут отличаться в зависимости от конструктивных особенностей вашего транспортного средства.

Но в целом процедура снятия выглядит следующим образом:

1. Сначала полностью отключается зажигание. На всякий случай, чтобы не допустить замыкания, можно отсоединить отрицательную клемму от аккумулятора.
2. Следующим этапом будет отключение проводки питания регулятора. Обычно эта колодка представляет собой четырехконтактный выход, его можно просто отсоединить. На некоторых авто колодка проводов может фиксироваться при помощи дополнительного крепления — здесь нет ничего сложного, фиксатор нужно просто отсоединить .
3. После этого выкручиваются крепежные болты регулятора, сам контроллер снимается.

Техника безопасности

Ранее настройка холостого хода в карбюраторных автомобилях делалась вручную, для чего были предусмотрены специальные регулировочные винты карбюратора. Данное мероприятие сложное и требовало определенных навыков, еще были нужны дополнительные приборы: газоанализатор и тахометр. Однако такие автомобили становятся все большей редкостью на дорогах.

На сегодняшний же день процесс замены регулятора больших сложностей не представляет. Однако при этом нужно соблюдать корректную и наиболее целесообразную последовательность работ. Стоит отметить, что все работы можно проводить лишь на выключенном моторе — это требование безопасности.

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

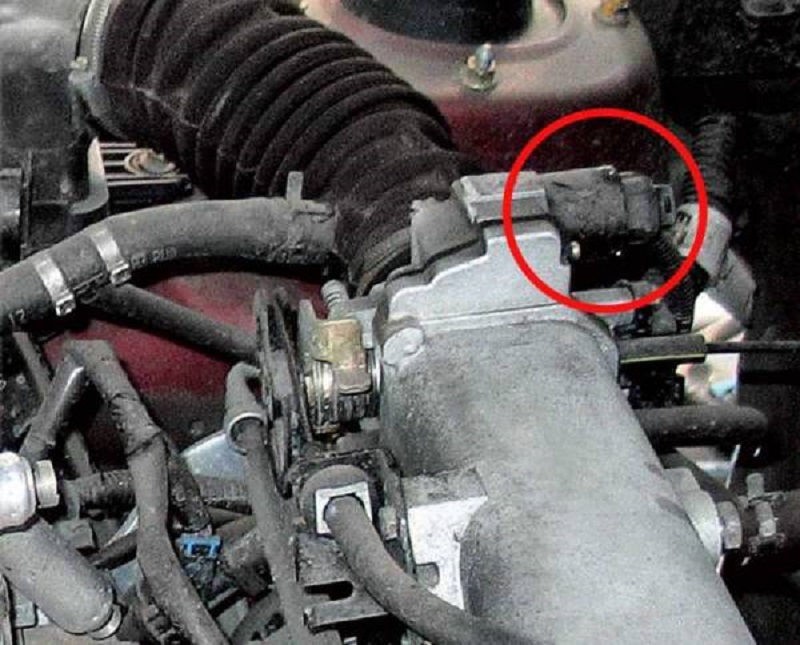

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения. Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе. Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

Для лучшего понимания вопроса стоит представить принцип работы датчика холостого хода в виде алгоритма:

1. После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
2. В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
3. Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
4. По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Самостоятельная диагностика регулятора

Признаки неисправности регулятора холостого хода – повод провести хотя бы базовую проверку. Извлеките регулятор и проверьте состояние: обильные отложения углерода станут прямым поводом выполнить чистку, чтобы исключить их влияние на РХХ.

В этом плане клапана с ШИМ-управлением удобнее: в них можно залить очиститель карбюратора и оставить регулятор холостого хода «отмокать», шаговые РХХ же моют под давлением струи из баллона, расход средства при этом выше.

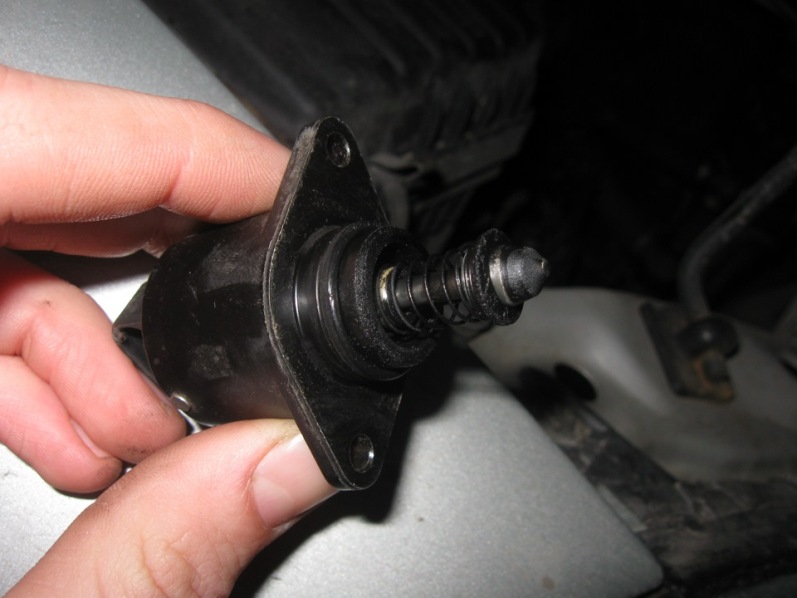

Когда РХХ извлечен, сразу проверьте его уплотнение (прокладку или резиновое кольцо), если на автомобиле РХХ установлен на патрубок или дроссель. Внешние РХХ соединяются со впускным коллектором резиновыми патрубками – внимательно осмотрите их в поисках трещин или разрывов. Дефектную прокладку или патрубок потребуется заменить.

Гораздо проще проверить РХХ при наличии хотя бы простейшего диагностического оборудования, например – адаптера ELM327 с соответствующим программным обеспечением. Рассмотрим проверку регулятора холостого хода на примере программы OpenDiag (которая есть и в бесплатной, и в платной версии, в том числе и для смартфонов).

Как проверить РХХ на работающем моторе? Запустите программу и обратите внимание на две строки: желаемое и текущее положение регулятора. Цифры изменяются синхронно с изменением оборотов (снижение по мере прогрева)

При включении фар или кондиционера Вы увидите изменение степени открытия РХХ, но обороты мотора при этом не должны падать. Причем первой меняется строка «желаемое положение» (этот параметр рассчитывается ЭБУ впрыска каждый цикл), а за ней – «текущее положение» (для шаговых РХХ – после передачи каждой серии импульсов на регулятор смещение составит один шаг, вплоть до совпадения «текущего» и «желаемого»). Если же данные меняются, а обороты нет – то у нас или серьезный подсос воздуха, компенсировать который закрытие РХХ не может, или сам регулятор не движется.

Можно проверить РХХ еще быстрее. Перейдем в меню управления исполнительными механизмами, вызываемое из верхнего левого угла. Здесь нас интересуют параметры «Желаемое положение регулятора ХХ» и «Желаемые обороты ХХ»: нажимая кнопки «вправо-влево» при работе мотора, можно либо изменять текущее положение клапана РХХ, либо устанавливать по желанию обороты, точно так же управляя клапаном. Любое вмешательство должно сразу отражаться на работе двигателя. Если же в каком-то участке хода команда на его изменение не вызывает реакции, то становится видно, что в этом месте регулятор холостого хода подклинивает.

Печать

Виды датчиков холостого хода

На сегодняшний день автомобильные производители представляют несколько типов РХХ:

1. Соленоидный датчик. Работает, основываясь на электромагнитной силе. После того как на катушку попадает напряжение, сердечник прячется. Клапанная заслонка открывает возможность потоку воздуха беспрепятственно поступать внутрь. После отключения соленоида периферийный канал блокируется.

Контроль работы датчика происходит за счет динамики частоты командных сигналов. Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ.

1. Шаговый. В технической структуре такого датчика предусмотрен кольцевой магнит и обмотки. Из-за шаговой подачи напряжения на каждый элемент, под воздействием магнитного поля, вращается главный ротор. Исполняющий механизм в зависимости от положения ротора контролирует открытие воздушного протока.
2. Роторный датчик. Контроль происходит за счет поочередных частотных импульсов. Очень схож по структуре с соленоидным РХХ, но главное место в конструкции занимает непосредственно ротор.

avtoexperts.ru

Двигатели внутреннего сгорания имеют в своем составе регулятор холостого хода или РХХ (в обиходе датчик х/х). От исправности этого датчика напрямую зависит стабильная работа силовой установки.

Регулятор холостого хода состоит из шагового электродвигателя с двумя обмотками и соединенного с ним подпружиненного конусного клапана. Червячная передача, примененная в конструкции датчика, преобразует вращательное движение шагового двигателя в поступательное движение штока конуса.

При получении импульса на одну обмотку шток клапана делает шаг вперед, на другую – шаг назад. По команде ЭБУ клапан изменяет сечение воздушного канала при закрытом дросселе, путем выдвижения или втягивания конуса.

Признаки неисправности

При появлении неисправностей РХХ наблюдается плохой запуск мотора, двигатель начинает работать не стабильно, «скачут» обороты холостого хода, вплоть до остановки мотора, либо обороты двигателя могут зависать в районе порядка 2000 оборотов.

Причина обычно заключается в коксовании канала дросселя или конуса регулятора, который не может по этой причине полностью перекрыть канал подачи воздуха в дроссельной заслонке, либо перекрывает его даже при не полностью выдвинутом конусе из-за большого количества нагара.

При этом ЭБУ не всегда выдает ошибку по неисправности регулятора и поэтому автовладельцам желательно знать приемы его диагностирования своими силами.

Основные причины неисправности:

• Механические (шток, резьбовые соединения, вылет заклепок);

• Электрические (сгорание обмотки, короткое замыкание);

• Загрязнение внутренней части самого датчика (пыль, масло, картерные газы).

Как проверить регулятор холостого хода (на примере РХХ F01R065906 серии CONTINENTAL)

Неисправность РХХ может быть вызвана не обязательно самим датчиком. Проблем может быть также вызвана плохим контактом в соединении его питания либо окислением самих контактов в приемной фишке или датчике.

Для проверки регулятора на двигателе, снимается клеммная колодка с РХХ, включается зажигание и с помощью мультиметра (в режиме вольтметра) замеряется напряжение на клемме между каждым из выводов и массой двигателя.

При этом на выводах «А» и «С» должно быть напряжение порядка 12V, а на выводах «В» и «D» напряжение 0.2, 0.4V.

Для дальнейшей проверки регулятор необходимо снять с узла дроссельной заслонки. Отдается фишка питания, болты крепления и регулятор аккуратно вынимается из своего посадочного места.

Не стоит пытаться надавливать или вынимать шток регулятора, так как это может вывести его из строя.

Проверка на снятом регуляторе

Переключается тестер в режим омметра и проверяется сопротивление между выводами «А» и «D», затем между «B» и «С», сопротивление при этом должно составлять порядка 53 Ом, плюс-минус 5.3 Ом.

Если после проверки по напряжению и сопротивлению все характеристики совпадают указанным выше данным, то регулятор исправен.

Проверить исправность датчика можно также путем подачи напряжение 12V поочередно к паре контактов «A» и «D» проверяя выход штока и к контактам «В» и «С» для проверки возвращения штока в исходное положение.

Способы очистки регулятора

Без разборки

На снятом регуляторе с помощью средства для очистки карбюратора очищается наружная часть конуса, а также впрыскивается средство и во внутреннюю полость под конусом.

С разборкой РХХ

Конус аккуратно выкручивается из корпуса регулятора и вынимается. Под самим конусом находится втулка и пружина штока. В посадочное место штока, куда входит его резьбовая часть впрыскивается порция указанного выше очистителя карбюратора, вымывая появившиеся там отложения. Процедура повторяется до тех пор, пока из отверстия не начнет выходить чистый очиститель без грязи, что подскажет, что канал очистился.

Далее резьбовая часть конуса смазывается легким слоем смазки, на конус ставится втулка, пружина и шток заворачивается в датчик, пока шток торцевой поверхностью не упрется в корпус регулятора.

Прочищенный регулятор устанавливается на свое место(предварительно смазывается резиновое уплотнительное кольцо моторным маслом), ставятся винты его крепления и устанавливается клемма питания.

Включается зажигание и блок управления дает команду на регулятор для калибровки положение конуса в канале дроссельной заслонки. Конус выходит до конца, упирается в канал дросселя и отходит назад на запрограммированное ЭБУ расстояние.

Далее запускается двигатель для проверки его работы в режиме холостого хода.

Попутно при чистке регулятора рекомендуется прочистить и узел дроссельной заслонки для гарантии удаления грязных наслоений дросселя.

Диагностика

Перед тем как проверить работу контроллера, выполняются следующие действия:

1. Производится затяжка рычага стояночного тормоза. Под колеса транспортного средства необходимо поставить противооткатные упоры.
2. Открывается моторный отсек автомобиля, от аккумулятора отсоединяется отрицательная клемма. Для этого ключом надо ослабить затяжку на фиксаторе.
3. Выполняется осмотр подкапотного пространства. Необходимо найти регулятор холостого хода.
4. От устройства отключается колодка с проводом.

Проверка вручную

Данный этап диагностики считается самым простым в плане реализации:

1. От устройства отключается колодка с проводами.
2. Выкручиваются два болтика, регулятор извлекается.
3. Производится подключение датчика к микропроцессорному блоку. Контроллер при этом надо держать в руках.
4. Выполняется запуск двигателя, желательно, чтобы это сделал помощник. В данный момент шток должен втянуться в катушку до конца. Это происходит в результате получения импульса от блока управления. Затем он должен выдвинуться на небольшое расстояние.

Проверка регулятора холостого хода вручную позволяет определить работоспособность штока. При ее выполнении можно убедиться, что деталь не сгибается и не заклинивает внутри устройства.

Но этот вариант проверки не дает 100-процентный результат. Возможно, установленная на автомобиле модификация датчика холостого хода не соответствует прошивке микропроцессорного блока. Шток выдвигается, но необходимая величина для его выдвижения неизвестна. Поэтому проверяется колодка и штекер, а маркировка имеется только на последнем.

При визуальной проверке необходимо произвести диагностику целостности электроцепей и катушек. Также следует проконтролировать состояния байпасного канала и иглы на предмет износа.

О выполнении проверки вручную, а также о других методах тестирования клапана холостого хода подробно рассказал пользователь Игорь Белов.

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

1. От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
2. Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
3. Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
4. Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
5. Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
6. Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Импульсная проверка на самодельном стенде

Можно собрать самодельный прибор без чипов, его схема приведена ниже:

1. В оборудовании применяется зарядка на 6 вольт. Ее можно взять от мобильного телефона.
2. Колодки на разъемах приобретаются в любом тематическом магазине.
3. При диагностике сначала производится отключение датчика от микропроцессорного модуля. Выполняется проверка хода штока. Если световой индикатор самодельного стенда будет гореть ярко, это говорит о том, что шток регулятора неисправен. Если лампочка будет гореть в половину силы, то механизм исправен.

Схема простого самодельного стенда для диагностики

Цена такого оборудования составляет не менее 1500 рублей. Учитывая низкую стоимость датчика холостого хода, использование фирменного стенда экономически невыгодно.

Режим работы двигателя на низких оборотах

Как бы странно это не звучало, однако для мотора наиболее «утомительным» и тяжелым является режим функционирования на низких оборотах. Происходит это по нескольким причинам:

1. Топливо холодное и силовому агрегату нужно прогреться для нормального функционирования.
2. Разница давления между впускным и выпускным коллекторами влечет за собой вбрасывание продуктов сгорания обратно в цилиндры. Как результат, происходит существенное уменьшение «коэффициента полезного действия» мотора. Детали сильнее и быстрее изнашиваются. Помимо этого, в выхлопах увеличивается процент углекислого газа.

Диагностика устройства

Автомобилистов интересует, как проверить самостоятельно клапан холостого хода и его текущее состояние.

Для множества автолюбителей самостоятельная проверка этого клапана, компонента системы холостого хода, является вполне выполнимой задачей. Существует несколько методов диагностики состояния регулятора.

1. Внешний осмотр. Сначала проводится визуальный осмотр. Это позволяет определить наличие дефектов на корпусе, следов износа иглы, признаки нагара на поверхностях. Если есть отложения, их можно удалить с помощью средства для мытья карбюраторов. Наверняка при загрязнении РХХ окажется грязным и весь дроссельный узел. Поэтому почистить и его будет не лишним.
2. Диагностическое ПО. Некоторые автолюбители переходят на использование специальных диагностических программ. Помимо программного обеспечения, также требуется наличие адаптера для подключения к системе. Через меню софта выбирается положение контроллера и наблюдается его работа.
3. Состояние проводки. Не лишней будет тщательная проверка проводки, соединённой с РХХ. Здесь требуется задействовать мультиметр. Двигатель отключается, снимается разъём датчика. На мультиметре выбирается режим проверки напряжения с пределом от 0 до 20 В. При исправной работе прибор должен показывать около 12 В.
4. Сопротивления. Также проводится проверка сопротивления этого регулятора. Для этого с помощью того же мультиметра проверяются сопротивления между выводами, отключая клеммы датчика. Мультиметр включается в режим сопротивления, а пределы выставляются от 0 до 200 Ом. Выводы условно обозначены как A, B, C и D. При замерах сопротивления на A и C, как и на B и C, прибор должен отображать бесконечность. В остальных случаях нормой считается 50-55 Ом.
5. Проверка с дросселем. Довольно распространена среди автомобилистов и проверка с дроссельным узлом. Сложность метода в том, что придётся демонтировать полностью весь дроссельный узел непосредственно вместе с самим датчиком. Подключив разъём РХХ, включая и выключая зажигание, визуально наблюдайте за работой подозреваемого регулятора. Убедитесь, что игла ходит нормально, ход равномерный, посторонних звуков нет.

В большинстве случаев при выходе РХХ из строя проводится его замена на аналогичную деталь.

Почему не падают обороты на холостом ходу инжекторного двигателя

Теперь рассмотрим неисправности, которые приводят к повышенным оборотам на холостом ходу в инжекторном двигателе. В отличие от карбюраторных моторов, где все проблемы механического характера, в инжекторе неисправность может быть связана, в том числе, с неправильной работой электроники. Основные причины следующие:

• Неправильная работа или выход из строя датчика контроля температуры охлаждающей жидкости.

  Если неисправен данный датчик, мотор автомобиля будет постоянно работать в режиме прогрева, из-за чего перестанет сбрасывать обороты. Поскольку с датчика не поступает информация (либо поступает, но неправильная), блок управления считает, что двигатель еще недостаточно прогрет и пытается его нагреть. Данная проблема крайне серьезная, и она может привести к перегреву двигателя, а также к необходимости его капитального ремонта. Чтобы установить данную неисправность, необходимо воспользоваться диагностическим сканером;

• Неправильная работа или выход из строя датчика холостого хода (массового расхода воздуха). Как и в случае с любыми другими датчиками, определить неисправность поможет диагностика автомобиля сканером. В случае, если сканер укажет, что датчик неисправен, сначала необходимо его проверить мультиметром, чтобы исключить вероятность обрыва проводки;
• Неправильная работа или выход из строя датчика положения дроссельной заслонки. Еще один датчик, который играет ключевую роль в работе инжекторного двигателя. Если датчик подает электронному блоку управления информацию, что дроссельная заслонка открыта, будет увеличиваться количество оборотов. Проблема может заключаться как в заклинивании детали, так и в выходе из строя датчика;
• Проблемы с возвратной пружиной заслонки. Если обратная пружина слишком растянута или вовсе соскочила, она может вызывать рассматриваемую проблему. В такой ситуации потребуется ее поставить на место или заменить, в зависимости от возникшей проблемы и состояния пружины;
• Заедает тросик дроссельной заслонки. Такая неисправность характерна для очень старых автомобилей. Если она возникла, потребуется заменить тросик или его смазать, в зависимости от ситуации;
• Повреждение уплотнительных прокладок форсунок. Крайне сложная в диагностировании неисправность, наличие которой следует проверять в последнюю очередь. Если повреждены прокладки, соответственно, в камеры сгорания начнет поступать дополнительный воздух, что и приведет к увеличению оборотов.

Как можно видеть, проблем, из-за которых не снижаются обороты на холостом ходу, достаточно много. Если возникла подобная неисправность, следует как можно быстрее приступить к поиску ее причины, чтобы не допустить еще более серьезных проблем.

Датчик холостого хода ВАЗ 2110, 2112, 2111, проверка, замена, неисправности.

Датчик или регулятор холостого хода (РХХ) на инжекторных автомобилях ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 со временем выходит из строя или дает сбои. Регулятор отвечает за работу двигателя на нейтральной передаче. Когда вы оставляете двигатель на нейтралке, РХХ отвечает за его работу на холостых оборотах.

Устройство и принцип работы датчика холостого хода. Где находится

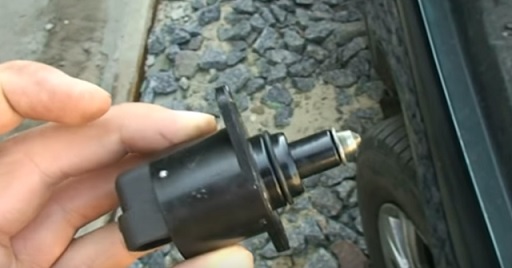

Датчик устроен очень просто – это электродвигатель с пружиной и иглой на конце штока. Там, где находится датчик холостого хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен дроссельный узел, к патрубку которого прикреплен болтами датчик. Датчик регулирует подачу воздуха в топливо, поступающее в двигатель в холостом режиме. Это происходит за счет втягивания и выдвижения иглы штока. Конусный наконечник иглы служит дозатором нужного объема воздуха в воздушном канале.

Регулятор холостого хода работает плохо или сломан

На нейтральной передаче обороты двигателя не стабильны – то понижаются, то повышаются. Либо, при переходе на холостой ход, мотор и вовсе глохнет. Машина не заводится, если не нажать на педаль газа. При включении энергопотребляющих приборов, обороты двигателя резко падают. Все эти признаки говорят про неисправность датчика холостого хода. Если регулятор засорился, то его можно просто почистить. При механических же повреждениях деталь следует заменить.

Как проверить состояние регулятора холостого хода?

Если в работе мотора наблюдаются упомянутые проблемы, то необходима проверка датчика холостого хода ВАЗ 2110, 2112, 2111, чтобы решить вопрос о замене регулятора или его ремонте. Для этого нужно демонтировать датчик.

Делается это так:

поставьте машину на ручник;отсоедините минусовую клемму АКБ;отключите провода от регулятора;открутите винты крепления, соединяющие датчик с корпусом дросселя;снимите регулятор;место соединения обязательно почистите от ржавчины и грязи;для удобства работы можно снять крепления дроссельного узла и сдвинуть его немного в сторону.

Сначала проверяем датчик на наличие механических повреждений и загрязнений. Например – лопнула пружина, есть трещина на корпусе, на конусе иглы и штоке много окалины и сажи. В случае сломанной пружины и загрязнения штока проблему можно решить, не покупая новый датчик, а отремонтировать и почистить старый. Хотя, стоимость вопроса невелика.

Если визуальный осмотр не выявил проблему, то проверяем датчик на целостность электрической схемы. Это можно сделать при помощи тестера:

отсоединить колодку регулятора;минус АКБ подключить на массу (двигатель);плюс АКБ – к снятой колодке (выводы A: D);включить зажигание и проверить показания датчика.

Если тестер показывает ноль, то нужно проверить электронный блок управления и цепь. Если тестер показал 12 В, проверяем сопротивление самого регулятора. Подсоединяем тестер к клеммам попарно – сначала A: B, потом C: D. Прибор должен показать от 50 до 80 Ом сопротивления. При проверке пар A: C и B: D, прибор должен показать бесконечно большое сопротивление. Если при тестировании были получены другие данные, то датчик следует заменить.

Как поставить новый датчик холостого хода?

Даже для неопытного водителя замена датчика холостого хода ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 не составит проблем. Для этого нужен новый регулятор, отвертка и масло. Обязательно отключите минус АКБ, во избежание замыкания, и не забудьте поставить машину на ручник. Как снять старый датчик, вы уже знаете. После этого следует хорошенько прочистить воздушный канал в дроссельном узле. Место крепления датчика тоже нужно очистить, и смазать маслом уплотнительное кольцо, если под рукой нет, то можно взять пару капель с щупа, больше и не нужно. Кольцо накладывается на отверстие воздушного канала, затем вставляется датчик до упора и крепится винтами.

Видео по обслуживанию датчика холостого хода в ВАЗ 2110, ВАЗ 2112, ВАЗ 2111:

Ролик о том как своими руками правильно заменить датчик холостого хода (РХХ) в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Видео как снять и почистить датчик холостого хода:
