2 идеи сборки самодельного кипятильника

Используемые материалы для изготовления-кипятильника

Для изготовления кипятильника Вам понадобится:

• паяльник;
• паяльное олово;
• пассатижи;
• тэн электрического чайника;
• паяльная кислота;
• штепсельная вилка;
• кабель ПВС 2*0,75.

Паяние проводов

Концы проводов кабеля предварительно зачищаются от изоляции, протравливаются спирто-канифольным флюсом либо паяльной кислотой, на концы проводов наносится слой олова. Контакты тэна так же протравливаются и припаиваются к концам проводов кабеля. Длина кабеля выбирается на Ваше усмотрение.

Для надежного контактного соединения с вилкой, концы проводов кабеля так же протравливаются,- с последующим нанесением олова.

Изоляция контактов

В качестве изоляционного материала для соединения провода с тэном, на отдельный провод предварительно надевается кембрик, затем после припаивания проводов,- кембрики надеваются на контакты тэна.

Фото и описание

Чтобы предоставить информацию в более наглядном виде, тема будет дополнена личными фотоснимками.

На фотоснимке №1 показан самодельный кипятильник, которым мы уже пользуемся более десяти лет. Для изготовления подобного кипятильника Вам понадобится примерно минут пятнадцать.

В данном изображении \фото №2\ наглядно видно, что к контактам ТЭНа от бывшего в эксплуатации электрического чайника — подсоединены клеммники.

Два провода сетевого кабеля соответственно также соединяются с клеммниками. Все довольно просто, берется ненужный сетевой кабель со штепсельной вилкой и любой нагревательный элемент — ТЭН для нагрева воды.

Измерение сопротивления-ТЭНа

Диагностика ТЭНа для нашего примера с кипятильником, проводится следующим способом:

Прибор Мультиметр устанавливается в диапазон для измерения сопротивления, два щупа прибора можно соединить со штырьками штепсельной вилки как показано на фотоснимке №3. Дисплей прибора на фотоснимке показывает общее сопротивление — сопротивление сетевого кабеля и нагревательного элемента \ТЭНа\.

Значение сопротивления при данном измерении составляет — 27 Ом.

При измерении сопротивления отдельного нагревательного элемента — ТЭНа \фото №4\, сопротивление составляет — 38,1 Ом.

Для обеих способов измерения сопротивления можно сделать вывод, что показание прибора у нас удовлетворительное и соответствует сопротивлению данного нагревательного элемента.

Как проверить сетевой кабель

Проверка отдельно взятого сетевого кабеля как для кипятильника так и для любых типов бытовой техники, проводится следующими методами:

К примеру нам нужно проверить сетевой кабель \электрический шнур\ со штепсельной вилкой. Для этого, можно замкнуть накоротко два провода сетевого кабеля \фото №5\ и к штырькам штепсельной вилки подсоединить два щупа прибора \фото №6\.

Фото №6

В данном показании прибора \фото №6\ при целостности двух проводов сетевого кабеля, — дисплей прибора показывает на очень малое сопротивление, сопротивление по своему значению равное режиму короткого замыкания.

Это будет означать, что какого либо разрыва в сетевом кабеле нет и что кабель пригоден к своей эксплуатации.

Фото №7

Следующий метод диагностирования сетевого кабеля показан в изображении фотоснимка №7. То есть мы также один конец сетевого кабеля замыкаем накоротко \фото №5\ и пробником прикасаемся к одному из штырьков штепсельной вилки.

Таким же способом проверяются каждые отдельно взятые провода сетевого кабеля:

• для подключения \фаза, нейтраль\;
• земля \заземляющий провод\.

И как напоминание ко всему сказанному, — подобная диагностика проводится пассивным способом \без подключения к внешнему источнику переменного напряжения\. При диагностировании любой электрической схемы — кипятильника, электрического чайника и так далее, в том случае если значение сопротивления будет составлять нулевой показатель — электрические соединения следует пересмотреть.

На этом пока все. Следите за рубрикой

Техника безопасности и меры предосторожности

При работе с электрокипятильниками необходимо соблюдать следующие правила техники безопасности:

1. Перед включением прибора проверяют целостность изоляции шнура питания. Не допускается эксплуатация прибора с поврежденным шнуром питания.
2. Перед работой аппарата проверяют количество жидкости. Уровень воды не должен быть ниже нижней риски и выше верхней риски.
3. Запрещается подключать кипятильник в электросеть до момента погружения его в воду.
4. Запрещается дотрагиваться до нагреваемой воды и посуды при включенном устройстве.
5. Запрещается класть горячий электрокипятильник на легковоспламеняющиеся предметы.
6. Запрещается вынимать включенный аппарат из воды во время работы.
7. Не допускается оставлять включенный в электросеть прибор без присмотра.
8. Запрещается разбирать прибор и давать его детям.
9. Не допускается погружать включенный электроприбор в мыльные, щелочные и кислые растворы.
10. Не рекомендуется вынимать электрокипятильник из воды ранее чем через одну минуту после отключения прибора от электросети.

Неукоснительное соблюдение правил безопасности при использовании электроприборов является строго обязательным. Нарушение этих правил может привести к многочисленным травмам и значительному материальному ущербу.

PS. Кипятильник — простейший электрический прибор, предназначенный для нагрева жидкостей. В отличие от электрического чайника не имеет сосуда для жидкости и предполагает погружение в жидкость.

В качестве нагревательного элемента в кипятильнике используется трубчатый электронагреватель. Кипятильник прост по конструкции и очень компактен, благодаря чему он получил широкое распространение.

Кипятильник разрешено включать погруженным в нагреваемую жидкость, иначе возможен перегрев, часто приводящий к взрыву. Во избежание перегрева в кипятильник встраивают биметаллический предохранитель, рассчитанный, согласно ГОСТ, на отключение при нагревании свыше 200 градусов Цельсия. К сожалению, не все производители выполняют это требование, поэтому при покупке следует быть внимательными к производителю, ибо в противном случае это может привести к взрыву прибора и пожару.

Принцип работы электрического кипятильника

Принцип работы любого кипятильника зависит от его конструкции и предназначения.

Погружной кипятильник

Принцип действия погружного кипятильника заключается в нагреве металла нагревательного элемента под воздействием электрического тока. Посредством теплопередачи осуществляется подогрев и кипячение воды.

Проточный нагреватель

Принцип действия заключается в беспрерывном поступлении холодной проточной воды. С помощью нагревательных элементов воду нагревают до температуры +35 °С…+100 °С.

По завершении рабочего цикла прибор автоматически выключается. Слив воды осуществляется посредство кранового смесителя. Излишки нагретой воды выводятся через дренажный патрубок.

Нагреватель гейзерного типа

В верхней части аппарата имеется специальное ситечко-фильтр. В это ситечко насыпается завариваемый порошок. В нижней части установлен нагревательный элемент для нагрева воды. При нагреве уровень жидкости поднимается и заваривает содержимое ситечка.

Наливной нагреватель

В нижней части емкости для воды установлена спираль теплонагревательного элемента (ТЭН). Под действием электрического тока спираль нагревает воду. Потребление горячей воды производится через крановый смеситель. Очередная порция холодной воды добавляется вручную.

Нагреватель заливного типа

Кипятильник из лезвий для бритвы

Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:

• Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
• Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
• Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.

Материалы для кипятильника из лезвий

Перед изготовлением вам необходимо обзавестись такими элементами:

Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна

Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки.
Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички.
Материал для фиксации электродов в кипятильнике – чаще всего используются нитки

Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия.
Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.

Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.

Порядок изготовления

Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:

• зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы; Рис. 1. Зачистите провода
• прикрутите каждый из концов провода к лезвию, заметьте, не пытайтесь их паять – это бесполезно, вам нужно плотно прикрутить провод, если не получается вручную, возьмите пассатижи; Рис. 2: Прикрутите провода к лезвию
• зафиксируйте лезвия на расстоянии друг от друга при помощи диэлектрика, в данном случае используются спички; Рис. 3: положите спички между лезвиями
• обмотайте полученный кипятильник нитками, чтобы он не распался в процессе эксплуатации, если он держится и так, можете обойтись и без ниток. Рис. 4: скрепите лезвия ниткой

Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.

Рис. 5: перпендикулярное размещение лезвий на спичках

Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.

Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.

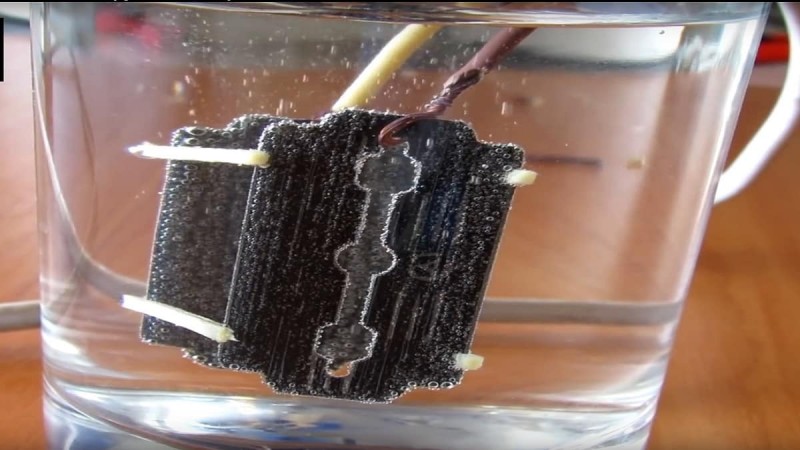

Рис. 6: кипятильник из лезвий в действии

Как вскипятить воду для питья?

Как вскипятить воду для питья? Это нужно делать для того, чтобы уничтожить болезнетворные организмы и бактерии, содержащиеся в жидкости

Благодаря кипячению удается избавиться практически от всех микроорганизмов, но вот справиться с химическим загрязнением не удастся, о чем важно помнить. При использовании мутной воды ее желательно отфильтровать, чтобы избавиться от частичек грязи:

1. Итак, нужно налить жидкость в емкость и отправить на плиту. Доведите ее до стадии бурного кипения, которая наступает после достижения водой температуры в 100 градусов. В это время погибнут все вредные микроорганизмы.
2. Продолжайте кипятить воду в течение одной-трех минут. Это не обязательно, но позволит убедиться в том, что все бактерии действительно погибли. Кстати, при кипячении воды на большой (свыше 600 метров) высоте время кипения нужно увеличить до трех-шести минут ввиду быстрого испарения и медленного нагревания до нужной температуры.
3. Далее воду нужно охладить и перелить в удобную емкость для хранения, например, в пластиковую закручивающуюся бутылку. Помните, что желательно держать жидкость в герметично закрытой и обязательно чистой емкости.

Во время путешествия для обеззараживания воды можно пользоваться кипятильником, походной печкой или чайником при наличии источника электроэнергии. Сегодня можно встретить даже компактные устройства для кипячения воды, которые работают от батареек или топлива.

Если нет никакой возможности кипячения воды с помощью газа, электричества или огня, можно воспользоваться солнечным светом. Поставьте емкость с водой так, чтобы на нее попадало максимальное количество солнечных лучей. В таком виде жидкость должна стоять не менее шести часов. Конечно, этот способ менее надежный по сравнению с кипячением, но все же он тоже позволяет уничтожить вредные бактерии.

Помните, что удобнее всего пользоваться чайником. Подойдет и железный (о том, что вода достигла нужной температуры, будет свидетельствовать появление пузырьков на ее поверхности или свист прибора при наличии соответствующего свистка на носике), и электрический (его достоинство заключается в том, что устройство само отключается после закипания, уведомляя сигналом).

Как устроен электрический кипятильник

Погружной кипятильник

Погружной кипятильник представляет собой конструкцию из нагревательного элемента в виде спирали, колодки, провода питания с вилкой и зацепа (крючка).

Устройство погружного кипятильника

Оболочка нагревательного элемента выполнена из алюминия, латуни, меди или железа с никелированным покрытием. Зацеп предназначен для установки прибора в сосуд с водой.

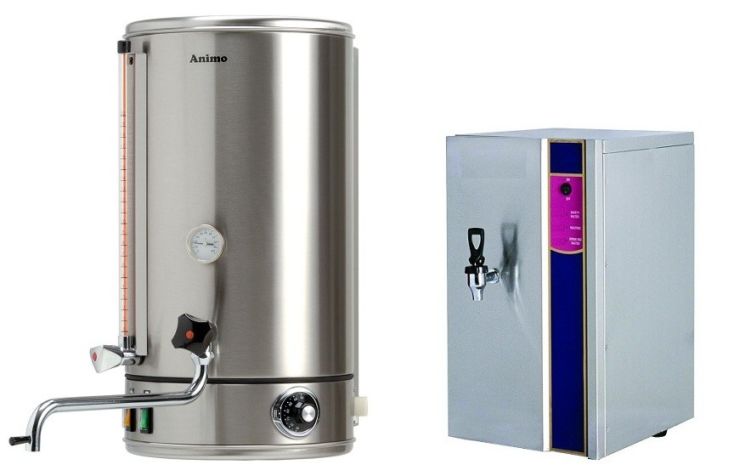

Водонагреватели проточного типа

Электрокипятильники проточного типа используются в помещениях с централизованным водоснабжением.

Чаще всего используются в учреждениях общественного питания, образовательных и лечебных учреждениях, барах, кафе, ресторанах с большим количеством посетителей.

Кипятильник воды проточный

Производительность кипятильников проточного типа составляет от 50 до 150 литров в час. Мощность оборудования — 2-5 кВт.

Водонагреватели гейзерного типа

Водонагреватели гейзерного типа часто используют для приготовления горячих напитков (кофе, чай, какао и др.) в домашних условиях.

Аппарат автоматически включается при понижении уровня воды или снижении температуры напитка до 85 градусов.

Водонагреватели заливного типа

Заливные электрокипятильники используются в помещениях без централизованного водоснабжения. Емкости заливных кипятильников наполняют водой вручную. Уровень воды определяют визуально либо по специальной отметке.

Водонагреватель заливного типа

Для удаления капель при парообразовании используется специальный каплесборник. Имеется автоматический переход в режим подогрева и экономии электроэнергии. Специальный датчик не позволяет включится аппарату при отсутствии или недостаточном уровне воды.

Характеризуются небольшой мощностью (до 2 кВт), экономичностью, мобильностью, невысокой стоимостью. Объем нагреваемой воды составляет 5-40 литров в час.

Делаем кипятильник из гвоздей

По сути, это аналог рассмотренной выше конструкции из лезвий. Вот только кипятильник получается немного сложнее. Для работы вам понадобится:

1. Гвозди 80 мм — 6 шт.
2. Медный двужильный провод и вилка.
3. Электрическая дрель и сверло 3 мм.
4. Деревянная доска 10х10 см, толщина 2,5 см.

Для того чтобы сделать такую конструкцию, нужно придерживаться последовательности:

1. На расстоянии 3-5 мм сделайте 6 отверстий в пластине из дерева при помощи сверла.
2. Установите гвозди в отверстия.
3. Делите гвозди на две группы по 3 штуки и к ним подключаете жилы проводов.
4. Устанавливаете над емкостью с водой пластину, и включаете вилку в розетку.

Внимательно следите за тем, чтобы провода прижимались к гвоздям плотно. Для этого в каждое отверстие рекомендуется завести примерно на треть толщины жилы. Только после устанавливать гвозди. Перед первым запуском рекомендуется проверить сопротивление между контактами на вилке — оно должно быть нулевым.

Использование устройства:

1. Наполняете неметаллическую кружку водой (как мы упоминали ранее, дистиллированная не подойдет).
2. Устанавливаете поверх кружки пластину, электроды должны быть направлены вниз.
3. Включаете в розетку 220 В устройство.
4. Как только вода закипит, необходимо отключить устройство из сети.

Как вы понимаете, качество воды в этом случае будет не очень хорошим, вряд ли вы захотите ее пить. Но для технических нужд она подойдет. Теперь вы знаете, как быстро сделать кипятильник своими руками

Соблюдайте осторожность при работе с электрическим током, и следите, чтобы хоть где-то были участки с оголенными проводами. И также не допускайте, чтобы пользовались такими приборами дети

Несмотря на то, что мы живем в век высоких технологий, в определенный период времени, коммунальные службы проводят профилактические работы, согласно которым производится отключение горячей воды. Данный факт, заставляет людей находить решение. И лучшим решением в данном случае, будет использование знакомого всем кипятильника.

Кипятильник из ТЭНа

Сделать кипятильник в домашних условиях из ТЭНа не сложнее, чем при использовании бритвенных лезвий. Такой вариант самодельного устройства при правильном изготовлении является более безопасным в эксплуатации.

ТЭН не сложно «добыть» из старого чайника, неисправность которого не связана с нагревательным элементом.

Кроме наличия работоспособного ТЭНа, потребуется также приготовить двужильный провод с вилкой, который также может быть позаимствован у неисправного чайника. Также для крепления проводов к ТЭНу рекомендуется приобрести клеммные колодки, применение которых значительно упростит и ускорит процесс самостоятельного изготовления устройства. В этом случае процесс сборки осуществляется в такой последовательности:

• Концы провода зачищаются от изоляции с помощью ножа или специального устройства.
• Провода заводятся в клеммы и затем фиксируются на выводах ТЭНа встроенными винтами.
• С помощью мультиметра проверяется сопротивление нагревательного элемента, а также возможная утечка на корпус изделия.

Водогрейное устройство из ТЭНа от чайника

При удачной диагностике самодельное устройство может успешно конкурировать с заводскими изделиями, а качество соединения основного провода с ТЭНом даже может быть выполнено лучше, чем у магазинных бытовых приборов. Отсутствие паянных соединений позволит прослужить данному приспособлению значительно дольше, но если нет в наличии клеммников, то вышеописанный вариант изготовления кипятильника может быть изготовлен припаиванием проводов к контактам нагревательного элемента.

Данный вариант самодельного кипятильника может использоваться без каких-либо ограничений. Качество кипяченой воды, приготовленной таким образом, позволяет заваривать чай, кофе или любые другие напитки без потери вкусовых качеств.

Как выбрать лучший

Чтобы не ошибиться с выбором наиболее качественной и безопасной модели, лучше заранее изучить все характеристики для сравнения кипятильников, почитать отзывы потребителей. Также рекомендуется принять к сведению следующие моменты:

• Кипятильники в виде кружек греют воду дольше, а автомобильные модели и вовсе способны перегреть проводку и полностью разрядить аккумулятор.
• Нагреватели из нержавеющей стали – самые надежные.
• Пластмассовый крючок на корпусе предотвращает полное погружение прибора в жидкость.
• Соотнесите размер спирали с объемом емкости, в которой предполагается кипячение.
• Лучше выбирать спираль с не менее трех витков.
• Длина должна быть достаточной, чтобы доставать до розетки.

• “Irit IR 9007”;
• “Gastrorag DFQ-80”;
• “Gemlux GL-WB16L”;
• “Starfood CP6”.

Бытовой нагреватель воды – это ваша страховка на случай сломавшегося чайника или спонтанного путешествия. С помощью легкого и компактного прибора вы всегда обеспечите себя горячей кружкой чая или кофе, подготовите комфортную воду для умывания или стирки без особых усилий и затрат.

Водонагреватель из подручных материалов

Существует еще один способ быстрого изготовления кипятильника, но он является довольно опасным

Такой прибор нельзя оставлять без присмотра, а при использовании необходимо соблюдать особую осторожность

Нам понадобятся такие материалы:

• два металлических предмета. Это могут быть гвозди, ложки, болты или ножи, но чаще всего для изготовления кипятильника используют лезвия;
• спички или другие деревянные предметы;
• нитки швейные;
• шнур с вилкой.

Прежде всего необходимо подсоединить металлические пластины (лезвия) к зачищенным контактам электрошнура. Для большей надежности можно воспользоваться паяльником.

Собирается кипятильник таким образом: на одно лезвие укладываются обмотанные спички, затем они накрываются вторым лезвием. Затем эта конструкция также обматывается нитками для надежности.

Научиться делать кипятильники можно благодаря этому видео:

Раньше, в каждом доме Советского северянина, был такой самодельный кипятильник. С помощью его можно было быстро нагреть ведро воды для поения домашнего скота, птицы или растопить привозную замерзшую питьевую воду для людей, которая хранилась обычно в 200 л. железной бочке.

Внешний вид.

Видео работы кипятильника.

Конструкция кипятильника оказалась очень простой, надежной, ремонтопригодной и легко повторяемой, все детали (в то время) легко доступные, в каждом магазине всегда был большой выбор нихромовых спиралей для плиток, калориферов, а перегоревших предохранителей (для корпуса) было предостаточно на каждом производстве.Предлагаю повторить такую конструкцию и сделать «турбо» кипятильник с максимально возможной мощностью для такого размера корпуса.

Пункт 1. Для изготовления нам понадобится.

Материалы и инструменты:
Нихромовая спираль или проволока (желательно d=1 мм). Производственный предохранитель ПН2 или его керамический корпус. Саморезы по дереву длиной 20 мм — 8 шт. Провод с вилкой (сечением не меньше 4 мм2).Приспособление для намотки спирали (). Нож, отвертка.

Пункт 2. Расчет мощности спирали накаливания.

Для всех вычислений нам понадобятся эти формулы:
1. Определение силы тока I = P / U2. Сопротивление спирали R = U / I3. Длину необходимой проволоки R = ρ l / S 4. Сечение провода S = π d²/4 или S = 0,8 d²

Фото. Моток нихромовой проволоки.

Замеряем штангенциркулем диаметр нихрома и смотрим в таблицу ниже.

У меня нашлась проволока d=1 мм. (S=0,8мм2), по таблице получается, что для 1000С Ток I=19.2А.

Применим коэффициент для жидкости (вода) 1,4, максимальный брать не будем.

(1) Получается: I=19.2А*1,4=26,88А. максимальный ток для будущего кипятильника I=26,9А.Посмотрим, что это будет в кВт.: P=I*U =26,9А*220в=5918,6Вт.=5,9кВт.Вот такой должен получиться мощный кипятильник, примерно 6кВт.

(2) Вычисляем необходимое сопротивление для проволоки: R = U / I=220в/26,88А=8,18Ом.

(3) Теперь вычислим необходимую длину проволоки для намотки ее в спираль: l = R S / ρ = 8,18Ом *0,8 / 1,11 = 5,89 м.ρ — берем из нижней таблицы.Все необходимые данные получены, можно откусить 6 метров нихромовой проволоки и завить ее в спираль на специальном приспособлении ().

Пункт 3. Изготовление кипятильника.

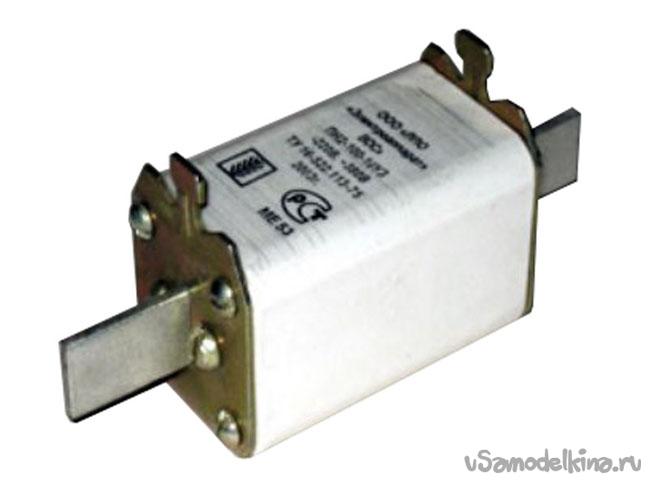

Берем вот такой предохранитель ПН2 (обычно на 100А. и более).

Уважаемые посетители!!!

Зачастую в быту бывают такие непредвиденные обстоятельства, когда в квартире нет горячей воды,- по причине проведения каких либо слесарных работ в бойлерной и так далее. Конечно же, для таких случаев необходимо иметь в наличии хороший кипятильник. Как самому сделать кипятильник
, не затрачивая при этом своего значительного времени? Такой вопрос решается легко и просто.

На фотоснимке показан кипятильник заводского изготовления. Любые нагревательные элементы со временем перегорают, тоже самое случается и с кипятильником, приобретенным в магазине. Покупать новый кипятильник или изготовить кипятильник самодельный, — выбор остается за Вами.
