Перекидной рубильник для генератора: пошаговая инструкция по подключению своими руками (115 фото + видео)

Использование перекидных устройств в разных сетях

Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.

В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.

Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.

Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.

Использование перекидных устройств в разных сетях

Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.

В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.

Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.

Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.

Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее отрицательное сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа. Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.

Посредством реверсивных блоков обеспечивается поддержка требуемой частоты тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.

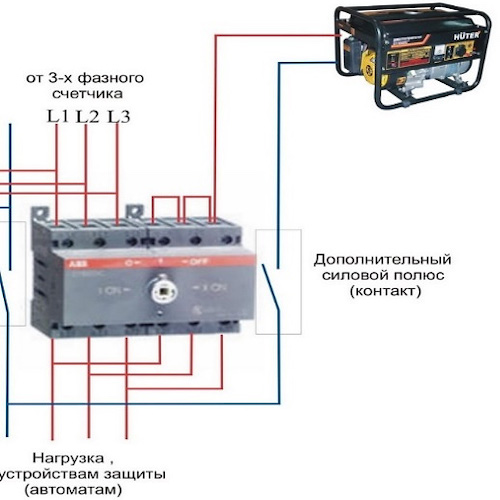

Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями. Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. В подобных сетях допускается использование трансформаторных устройств только импульсного типа.

При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство схем подключения работают на основе перекидных рубильников с двумя модулями.

Современный рынок предлагает модели и одномодульных устройств. Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления – в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.

Назначение

Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Преимущества и недостатки

Такой прибор, как и все остальные, имеет свои преимущества и недостатки.

К преимуществам можно отнести:

1. Наглядность. Для того чтобы убедиться в исправности устройства, достаточно одного взгляда. Так же визуально можно узнать, в каком положении он находится — ножи великолепно видно.
2. Исключительно простая конструкция. Благодаря минимуму деталей и простой конструкции ремонтировать и обслуживать такой агрегат легко, а сам ремонт обойдется недорого.
3. Высокие токи коммутации при относительно низкой стоимости. Это, пожалуй, основное достоинство приборов такого типа. Они в состоянии коммутировать исключительно большие токи (500а, 630а и более), но при этом имеют относительно невысокую стоимость.

Открытая конструкция. То, что считалось достоинством, является и недостатком. Все токопроводящие элементы у этого прибора на виду в буквальном смысле

Одно неосторожное движение, и человек может оказаться под опасным для жизни напряжением*.

Ненормированное время переключения. Надежность переключения обратно пропорциональна скорости разъединения и соединения контактов переключателя

Скорость переключения же таких конструкций напрямую зависит от оператора. При медленном переводе ножей под напряжением возникает высокотемпературная дуга, способная выжечь «внутренности» рубильника в секунду, да еще и устроить короткое замыкание.

* Частично этот вопрос решается использованием специального ящика, в который и помещается опасное для жизни оборудование, включая и сам рубильник. ЯРП 100А ИЭК, к примеру, «прячет» обычный (не перекидной) рубильник 100а и набор предохранителей, а ЯРПП 250А — не только перекидной рубильник 250а, но и предохранители на тот же рабочий ток.

Такой рубильник имеет выносную ручку, а значит, его можно поместить в шкаф или закрытый ящик

Пару слов по поводу маркировки электрических щитов (ящиков с рубильником). К сожалению, далеко не все производители придерживаются единого стандарта, поэтому купленный вами, к примеру, ЯРП 400а / 380в может оказаться ящиком с обычным трехполюсным рубильником/выключателем на 400 А, но зато с набором предохранителей, или наоборот — перекидной без предохранителей. Поэтому, приобретая подобное оборудование, не поленитесь заглянуть внутрь.

Работа приборов в различных ситуациях

Обычный рубильник отличается от выключателя только своими размерами и мощностью. Основные функции обоих устройств совершенно одинаковы. В одном положении рукоятки цепь становится замкнутой, а в другой – разомкнутой. Для коммутации одной линии применяется работающее однополюсное устройство, а для одновременного переключения нескольких цепей потребуется многополюсный прибор – разъединитель.

Перекидной рубильник на 2 ввода существенно отличается от обычного наличием дополнительных контактов. Именно они дают возможность помимо основных действий, выполнять различные переключения, изменяя, тем самым, рабочие режимы оборудования. В разных положениях рукоятки происходит соединение средней шины рубильника с нижней или верхней контактной группой. При таких переключениях верхние и нижние контакты никогда не соединятся друг с другом.

Если использовать обычный переключатель, то из-за невнимательности оператора, может произойти короткое замыкание. Перекидной рубильник полностью исключает такую возможность, благодаря своей конструкции.

Трехпозиционные переключающие рубильники обладают более широким набором функций. Они могут не только выполнять необходимые переключения, но и отключать оборудование, если это необходимо. Для этого в приборах существует так называемое промежуточное положение, когда нагрузка с обеих сторон оказывается отключенной. Дальнейшие действия будут зависеть от положения рукоятки, движением которой выполняется подключение нагрузки к источнику электроэнергии.

Особенности эксплуатации переключателя

Если прибор установлен в электрощит впервые, то некоторое время уйдет на его точную настройку и наладку. Особенно это относится к домам со старыми электросетями, где напряжение в розетке способно сильно варьироваться в зависимости от времени года и суток.

В зимний период большинство жителей частных домов активно используют электрические обогреватели. Поэтому стоит ожидать существенных просадок напряжения. Они отразятся на работе переключателя. АПФ будет чаще щелкать реле, чтобы подобрать фазу с самым подходящим напряжением.

Частые переключения отмечаются и в ночное время суток. Жильцы ложатся спать, потребление электроэнергии заметно снижается. Соответственно, сетевое напряжение возрастает. Прибор так же начинает переключаться в поисках оптимальной фазы.

Реле — устройство электромеханическое. Во время работы оно создает характерные щелчки. Ложась спать, никому не хочется слушать звук переключения реле. Поэтому этот прибор рекомендуется устанавливать подальше от жилых комнат.

Настройки прибора

Простые модели имеют минимальный набор настроек. Они не поддаются регулировке покупателем. Алгоритм их работы установлен производителем и не подлежит изменению. Сложные дорогие модели, напротив, имеют множество настраиваемых параметров.

Нижний предел напряжения

Этот параметр определяет, при какой величине входного напряжения произойдет переключение на запасную фазу. Например, если напряжение в фазе A больше 180 В, то потребитель подключен к фазе A. Если меньше, то происходит переход на фазу B.

В простых моделях переключателей значение 180 В установлено по умолчанию. В моделях посерьезнее оно поддается регулировке, и минимальный предел напряжения можно установить на 120-200 В.

Настройка прибора обычно осуществляется с помощью регуляторов под крестовую отвертку. Их достаточно просто покрутить. Отсюда народное название подобных регуляторов «крутилка». В других образцах переключателей используются кнопки. Принципиальной разницы в работе этих регуляторов нет. Поэтому выбор — это вопрос удобства использования.

Верхний предел напряжения

Настройка верхнего предела напряжения необходима для той же задачи, что и нижнего. Но в случае с верхним пределом осуществляется защита потребителей от перенапряжения.

Если напряжение в текущей фазе становится больше допустимого, то прибор автоматически переходит на другую фазу. Например, если напряжение в фазе A превысило значение 250 В, то АПФ переключится на фазу B с нормальным напряжением 230 В.

Время возврата

Время возврата на приоритетную (основную) фазу также поддается настройке с помощью регуляторов или кнопок. Этот параметр определяет, через сколько секунд после нормализации напряжения в основной фазе АПФ снова вернется на нее.

Например, в сети по какой-то причине происходит длительная просадка напряжения в одной из фаз. АПФ переходит на запасную. Через некоторое время вольтаж в основной фазе принимает допустимое значение. Но переключающее устройство выжидает. И только после времени возврата снова возвращается на нормализовавшуюся основную фазу.

Время возврата необходимо, чтобы исключить постоянные ложные переключения устройства. Тем самым увеличивается срок эксплуатации внутренних реле и уменьшается риск повреждения нагрузки.

Эта настройка сильно варьируется от типа потребителя. Например, для холодильников рекомендуется устанавливать время возврата порядка 3-10 мин. Для ламп накаливания достаточно 1-2 мин.

Время включения

Нередко напряжение пропадает одновременно в 3 питающих фазах. В таком случае прибор переходит в выключенное состояние и не реагирует на внешние факторы.

Включение АПФ произойдет после появления напряжения хотя бы в одном питающем проводе. Однако на выходе электричество появится не сразу. АПФ выждет некоторое время автоматического повторного включения и только после этого снова замкнет контакты внутренних реле и запитает потребителей.

Время АПВ настраивается с передней панели устройства. Эта функция по принципу действия похожа на время возврата.

Как сделать своими руками

Если в вашем распоряжении не окажется перекидного рубильника или переключателя, его можно собрать своими силами из подходящих по мощности обычных автоматов (их в продаже, слава Богу, достаточно). Прежде всего, определитесь с количеством переключающихся цепей и выберите автоматы с нужным количеством полюсов.

Для двухфазной цепи, к примеру, понадобится два двухполюсных автомата (или четыре однополюсных). Устанавливаете на щите один автомат обычным образом, а второй рядом, предварительно перевернув «вверх ногами». Осталось произвести необходимую коммутацию проводом подходящего сечения и, самое главное, вставить фиксирующую стальную планку в толкатели, которая обеспечит одновременное переключение сразу всех автоматов. Отверстия для этой планки обычно предусмотрены конструкцией любого автомата.

Автоматические выключатели, включенные в режиме двухпозиционного перекидного рубильника

Теперь достаточно одного щелчка, чтобы потребитель был переключен с одного источника питания на другой

Обратите внимание, что переключатель получился двухпозиционный. Трехпозиционной конструкции таким образом, увы, не сделать

“>

Разновидности трехпозиционных переключателей

Трехпозиционный пакетный переключатель

Электрические переключатели на 3 положения выпускаются в различных вариантах исполнения. Некоторые модели снабжены опцией фиксации положения переключения. Они оборудованы механизмом запора на ключ,  исключающим самопроизвольный переход в другое положение. Другие, этой функции не имеющие, самостоятельно возвращаются в исходную позицию. Конструкция некоторых устройств предусматривает наличие нулевого положения – оно предполагает разъединение всех контактов.

Обычно изделия выпускаются с расчетом на эксплуатацию в электросетях с номинальным показателем силы тока 25, 16 или 10 А. Что касается напряжения, для постоянного тока его показатель может достигать значения 220 В, для  переменного – до 500. Аппараты снабжены маркировкой, показывающей уровень мощности и категорию защиты.

Наиболее распространенный вариант исполнения – пакетный механический переключатель на 3 положения. Элементом управления у них является не кнопка, а рукоять. Современные модели оборудованы эргономичными ручками, конструкция которых предотвращает скольжение пальцев. Изделия бывают двух видов – галетные и кулачковые.

Устройство галетного переключателя включает в себя пластиковые пластины (пакеты) с жестко фиксированными на них выводами контактов. Между последними находятся фибровые шайбочки для гашения искр, которые вместе с двойным разрывом электродуги позволяют коммутировать высокие токи. Есть и двигающийся контакт, соединенный с механизмом переключения. Его позиция устанавливается посредством поворота вала, который обеспечивают ручка и специальная пружина, позволяющая моментально размыкать и замыкать контакты. У вала есть 3 установленных положения, каждому из которых соответствует некоторая конфигурация зажатых или открытых пар контактов. Такой прибор можно использовать, в том числе, для подсоединения трехфазного электрического двигателя с опцией реверса – вращения ротора в направлении, отличном от нормального.

Работа автоматического трехфазного переключателя

Кулачковое устройство тоже включает в себя серию пакетов, но устроенных по-другому. На внешних сторонах пластинок, соединяющихся с корпусом, располагаются двигающиеся контакты, а на внутренних – статичные. Первые из них имеют вид мостов с пружинами. Их позиция регулируется штоковым механизмом, меняющим положение под действием кулачка. У последнего, в  свою очередь, позиция меняется посредством рукоятки и вала. Как в случае галетных моделей, так и в устройствах с кулачками у вала может быть разное число позиций (до восьми). В трехпозиционных приборах их число равно трем.

Крепиться выключатель может на дин-рейку, на стену, в шкаф, в зависимости от модели. Выпускаются изделия с защитой от взрывов, используемые на производствах, представляющих опасность для здоровья человека. Большинство трехпозиционных выключателей, тем не менее, восприимчивы к взрывам, температурным перепадам, не терпят попадания влаги. Степень чувствительности прибора к условиям окружающей среды можно определить по внешнему виду: если изделие открытое, лишено защищающего корпуса, оно отличается высокой чувствительностью, устанавливать его надлежит только внутри щита в помещении с сухим воздухом. Переключатели с корпусом из пластика или металла и защищенными от прикосновений зажимами можно ставить и вне щита.

К плюсам устройств стоит отнести надежность функционирования, стойкость к износам и достаточно низкую цену. Они очень быстро подавляют электрические дуги, но выдерживают ограниченное число коммутаций перегрузок. Слабой стороной этих изделий по сравнению с выключателями-автоматами являются также ограниченные возможности в качестве защитного устройства: они не предохраняют от инцидентов короткого замыкания. Также механические переключатели не подлежат ремонту: если изделие пришло в негодность, его демонтируют с последующей утилизацией, а на его место устанавливают новое. Выходят из строя они относительно быстро, хотя некоторые производители заявляют, что устройство способно выдержать до полумиллиона переключений.

Виды и типы перекидных коммутационных устройств

Основным признаком перекидных коммутаторов служит количество полюсов. Вследствие этого, каждое устройство используется с конкретным числом подключенных приборов и самих электрических сетей. Каждый из этих рубильников бывает одно-, двух- и трехполюсный, а некоторые модели представляют собой четырехполюсные конструкции.

Рубильники с одним и двумя полюсами предназначены для однофазных сетей, а все остальные устанавливаются в трехфазных сетях. Широкое распространение получили однополюсные приборы, направляющие поток электроэнергии при помощи одного модуля. Они используются для реверсивных переключений и лучше всего подходят для совместной работы с генераторами, частотой до 20 Гц.

В жилых зданиях с высоким энергопотреблением рубильник реверсивный не столь эффективен из-за ограниченной нагрузки в 200 А. Кроме того, такие устройства отличаются низким выходным напряжением, составляющим для большинства моделей всего 200 вольт.

Более подходящим вариантом для многоквартирных домов считается двухполюсный прибор или перекидной рубильник на два направления. Это устройство также работают с однофазной сетью и обладают сопротивлением порядка 60 Ом. Данный показатель в разных моделях может отличаться, поэтому каждый прибор выбирается под конкретные параметры сети.

Устройства реверсивного типа на 2 направления применяются для переключения подачи электроэнергии от генератора или общей сети и обратно. Во всех случаях задействованы разные схемы соединений, в соответствии с нагрузкой и параметрами сети, в том числе и крестообразного подключения. В эту цепочку могут быть включены приборы учета электроэнергии.

Трехходовые или 3-хполюсные рубильники предназначены в основном для промышленных электросетей

Они требуют дополнительных мер предосторожности, поэтому для их установки и подключения обязательно используются электрощиты. Приборы на три фазы отличаются высоким порогом чувствительности и применяются вместе с системами, защищающими от перегрузок

Бытовое применение

Применение переключателя на два положения на лестничном пролете

В бытовых условиях переключатель на 2 положения применяется не настолько часто, как его однополюсные аналоги. Но при использовании эффективных систем освещения встречаются случаи, в которых обойтись без этих коммутирующих элементов практически невозможно. Речь идет об организации управления общим источником света сразу из двух или даже трех мест в доме. Такая потребность возникает в ситуации, когда на входе в длинный коридор свет включается, а на выходе из него – выключается. При установке на обоих его концах переключателей перекидного типа реализовать такую схему совсем не сложно.

Другой пример важности управления осветительным прибором их двух точек – когда при входе в спальную комнату установлен включатель света, а около прикроватной тумбочки – выключатель. При нажатии на кнопку прибора на входе в помещение группа контактов перекидывается на линию питания расположенного по его центру осветителя (люстры например)

При коммутации второго прибора, размещенного у кровати, другие групповые контакты срабатывают на ее отключение.

Важно отметить одну особенность такого включения: порядок использования каждого из переключателей не имеет принципиального значения. В коридор можно входить с любого из двух концов, а свет в спальной включать как от двери (при входе в нее), так и от прикроватной тумбочки

Выключать его соответственно можно как при укладывании в кровать, так и при выходе из комнаты.

Возможен еще один вариант бытового применения двухпозиционных переключающих элементов, состоящий в установке их в схемы управления домашним освещением из трех мест. В этом случае потребуется еще один переключатель, монтируемый посредине обслуживаемого пространства или в любом другом функционально удобном месте.

Дополнительный прибор включается по так называемой «перекрестной» схеме, но по сути представляет собой все тот же двухполюсный элемент. С его помощью удается перекидывать групповые управляющие контакты с одного направления на другое.
