Пистолет резинкострел

Как сделать пистолет своими руками

Игрушка простой многозарядный резинкострел своими руками

Watch this video on YouTube

Резинкострел собран по просьбам подписчиков видео кананала Sekretmastera в YouTube. Для повторения пистолета необходима трехслойная фанера и умение пилить лобзиком. Схема и инструкция сборки несложная, но требует аккуратности и точности. Для облегчения работы подготовлен файл шаблонов деталей самодельного пистолета. Скачать файл.

1. Печатаем файл шаблона деталей пистолета на принтере. Потребуется 3 листа формата А4. Сформируйте требуемый масштаб печати, чтобы размер оружия соответствовал размеру вашей руки.

2. Вырезаем шаблоны ножницами и приклеиваем стволы к деталям корпуса. Длина трех основных деталей корпуса пистолета должна быть одинакова. На этом этапе можно подогнать длину ствола под диаметр применяемых для стрельбы резинок.

3. Приклеиваем шаблоны оружия на лист фанеры

ВАЖНО! Длинные детали пистолета приклеиваем вдоль волокн древесины фанеры — смотри видео

4. Выпиливаем детали пистолета резинкострела. Всего будет 5 деталей. Две боковинки, центральная часть, затворная рамка с курком и фиксатор рамки. Паз в затворной рамке должен быть чуть чуть меньше толщины фанеры.

Резинкострел
Листы с шаблонами
Шаблоны вырезаны
Шаблоны наклеены
Детали пистолета

5. Удаляем шаблоны и предварительно шлифуем детали резинкострела, удаляя заусенцы и неровности спилов. Затворную раму шлифует дополнительно, чтобы сделать ее тольше на 0,2-0,5 мм

6. Складываем спусковой механизм и проверяем правильность выпиливания, при необходимости подтачиваем или подрезаем неточности изготовления.

7. Приклеиваем центральную часть к одной из боковин клеем ПВА. Заготовки стягиваем струбцинами или резинками.

8. Натираем затворную рамку и все прикасаемые к ней детали резинкострела парафином от свечи. Это делается для свободного скольжения деталей друг о друга. Смотри фото и видео.

Заготовки пистолета ошлифованы
Механизм спуска
Склеивание деталей
Стягивание деталей резинками
Покрытие деталей парафином
Приклеивание второй накладки
Склеивание пистолета

9. Приклеиваем вторую накладку к центральной части. Излишки клея не должны попадать во внутренний объем.

10. После высыхания клея проверяем работу затворной рамки пистолета. Рамка должна своботно перемещаться между деталей боковин.

11. Шлифуем окончательно все детали пистолета резинкострела.

12. Собираем детали вместе. Вставляем затворную рамку в паз и закрепляем ее фиксатором в корпусе пистолета. Проверяем работу спускового механизма пистолета. Курок должен нажиматься легко и при своем движении не испытывать затруднений или заеданий.

Пистолет резинкострел построен. Порядок заряжания стандартный. Сначала заряжается резинка последнего выстрела, а последней заряжается резинка первого выстрела. Стрельба из пистолета осуществляется плавным нажатием на курок до выстрела. Допустима стрельба очередью при быстром нажатии на курок пистолета до упора. Смотри видео.

Не стреляйте в людей и животных! Берегите свои глаза, при неправильном порядке заряжания полет резинки может быть в обратную сторону!

Понравилась поделка? Сделай репост, поделись проектом с другом!

Как сделать пистолет стреляющий резинками ??

Пистолет стреляющий резинками «резинкострел»

  Чтобы сделать своими руками многозарядный пистолет «резинкострел» для стрельбы резинками. Нам понадобится его чертеж и схема сборки, а так же материал и инструмент для его последующей обр аботки.

* Доставка осуществляется «Почтой России». Отгрузка заказа производится в течении 7-х рабочих дней, после получения денежных средств.

Цена деталей — 300 руб. Материал фанера 4 мм

  В качестве материала можно использовать дерево (фанера), ПВХ пластик, акрил или любой другой какой вы посчитаете подходящим и приемлемым для резки, толщиной 4 мм. Наждачная бумага для шлифовки деталей, шурупы и клей соответствующий используемому материалу.

Красивое оружие тут !

 Ну, а кто всё же решил пройти все этапы изготовления пистолета самостоятельно, необходимо будет скачать чертежи. После чего открыть их и распечатать на принтере, они будут использоваться в качестве шаблона по контору которого вырезаются все части игрушечного оружия.

Печатать можно как на обычной так и на самоклеящейся бумаге для принтера формата А4, последняя удобна тем, что её можно приклеить на любой листовой материал и осуществлять резку по линии без боязни, что произойдет смещение реза.

Если же у вас нет самоклейки и вы распечатали шаблон резки на простой бумаге, то вы можете приклеить его с помощью клея карандаша. При этом сильно не старайтесь вам её ещё отдирать.

Видео по изготовлению игрушки

  Чертёж пистолета. Для скачивания чертежа наведите курсор мыши на картинку и нажмите на её правую клавишу выбрав в контекстном меню «Сохранить картинку как» сохраните в необходимом для вас месте, после чего распечатайте на стандартный лист формата А4.



  Вырезанные детали шлифуем наждачной бумагой доводя их до необходимой гладкости. После чего начинаем сборку пистолета по схеме, если материал дерево то склеиваем его клеем ПВА, пластик секундным клеем (суперклей).

  На рисунке № 7 для возвратно-спускового механизма используется канцелярская резинка (банковская) диаметром 40 мм, резинку такого диаметра очень сложно найти в следствии этого рекомендую использовать имеющуюся, которую можно разрезать и потом связать узелком подобрав необходимый диаметр. Рисунок № 8 крепление последней накладки должно быть обязательно шурупами, так как по истечению некоторого времени резинка на возвратно-спусковом механизме изнашивается и приходит в негодность, для её замены у вас и возникнет необходимость доступа во внутрь пистолета.

  Многозарядный пистолет стреляющий резинками готов к стрельбе в качестве пулек используется резинка диаметром 50 мм со строгим соблюдением последовательности заряжания снизу вверх.

Прочитано 176630 раз Последнее изменение Суббота, 23 мая 2015 11:58

Как сделать помповый дробовик резинкострел своими руками

Как сделать резинкострел — помповый дробовик своими руками / Резинкострелы / Sekretmastera

Watch this video on YouTube

Помповый резинкострел

Дробаж имеет простую конструкцию и схему работы. Смотрите фото. По стволу двигается цевьё, которое своим плавным уступом в процессе движения скидывает поочередно резинки с зацепов. Движением цевья можно производить одиночные выстрелы, редкие очереди или выстрелить залпом из 26 резинок сразу. Первый экспериментальный образец резинкострела был нарисован от руки прямо на листе фанеры под резинки диаметром 80 мм. Общая длина резинкострела 560 мм, длина гребенки 225 мм, расстояние между пазами 8 мм. Корпус резинкострела выпилен лобзиком. Не спешите при пилении — много прямых участков. Подвижное цевье помпового ружья выполнено из четырех деталей. Боковые накладки вырезаны по предварительно смакетированнуму трафарету. Материал помпового резинкомета — шестислойная фанера. Детали цевья собираются на клею ПВА и стягиваются при склеивании струбцинами. Для обеспечения зазора при движении цевья при окончательной сборке устанавливается две прокладки из плотной бумаги. Смотрите видео. Ствол можно покрыть воском для снижения трения.

Эскиз резинкострела
Эскиз гребенки
Эскиз цевья
Два зацепа
Гребенка выпилена
Корпус
Примерка трафарета
Трафарет цевья
Детали цевья
Приклеивание вставок
Сборка цевья
Приклеивание прокладок
Подготовка к сборке
Сборка цевья
Помповый резинкострел

Резинкострел имеет выгодное отличие от подобных типов оружия. У этой модели два зацепа на стволе для резинок. Это позволяет более равномерно натягивать резинки при заряжании. Заряжание производится обратно очередности стрельбы, только так и никак не иначе! Сначала заряжается резинка последнего выстрела и так последовательно до первого выстрела. В данную модель пушки заряжается 26 резинок диаметром 80 мм. Применяйте качественные резинки из каучука или латекса.

Смотрите видео с примерами стрельбы из помпового резинкострела.

Помповый резинкострел из дерева. Одиночная стрельба / Резинкострелы / Поделки Sekretmastera

Watch this video on YouTube

Помповый полуавтоматический резинкострел из дерева. Выстрел залпом. Самодельное оружие Sekretmastera

Watch this video on YouTube

Схема оружия очень удачная для изобретения своего помпового ружья. Например по данной схеме можно собрать резинкострел на 35-40 резинками.

Безопасность:

Резинкомет рекомендуется для детей от 10 лет и выше. Это хорошая игрушка для релакса в любом офисе.

Одевайте защитные очки при стрельбе или цельтесь с пояса.
Хороший тон — никогда не направляйте пистолет на людей или животных.

Понравилась поделка дробаж? Поделитесь ссылкой с другом, добавьте ссылку на пост в избранное.

По эскизу был подготовлен чертеж 26 зарядного помпового дробовика резинкострела. Порядок изготовления стандартный, как и у ранее опубликованных резинкострелов.

Стволы резинкострела

Шаг 1
В нашем гатлинг-резинкостреле 16 стволов, каждый из которых представляет собой деревянную рейку длиной около 60 сантиметров. В сечении — прямоугольник с размерами 1х2 сантиметра. В моём случае все 16 выпилены из фанеры.
Можно купить готовую рейку такого сечения и нарезать её на одинаковые части.

Шаг 2
Чертёж резинкострела. C одного конца каждой рейки (это будет передний конец) делаем паз глубиной около 10 и шириной 13 мм, в него одним концом будут надеваться резинки.
Чтобы сделать резинкострел мощнее, делайте ствол длиннее

Шаг 3
Теперь в верхней части рейки нужно сделать несколько прорезей (у меня 21) на небольшом расстоянии друг от друга (меньше сантиметра). В них будет вставляться второй конец резинки.
Все края должны быть зашкурены наждачной бумагой!

Шаг 4
Из той же фанеры делаем два круглых барабана диаметром 120 мм.
Если вы делаете по моим размерам, то просто обведите карандашом DVD диск

Шаг 5
По краям барабанов нужно сделать 16 пазов шириной и глубиной 10 мм под каждый ствол соответственно

Шаг 6
То же самое сзади. Приклеиваем стволы на свои места с помощью ПВА или другого клея по дереву.

Шаг 7
В центре барабанов сверлим отверстия диаметром с ось

Шаг 8
И вставляем её

Резинкострел.рф

Перейти к содержимому

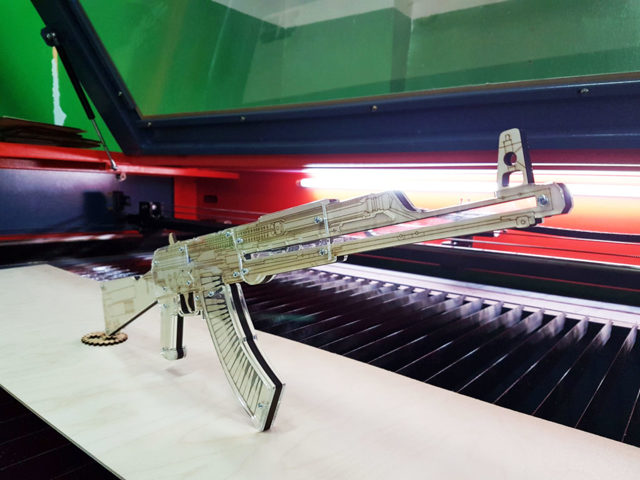

Оригинальная игрушка никого не оставит равнодушным!

Резинкострелы изготовлены из натурального дерева

Резинкострелы стреляют обычными канцелярскими резинками

Резинкострел может позволить себе купить даже ребёнок

Мы молодая и амбициозная компания, которая считает, что можно и нужно сделать мир лучше! Мы это делаем по-своему, придумываем и изобретаем экологичные и безопасные игрушки для детей и взрослых. В нашей команде работают настоящие энтузиасты своего дела, мы любим то, чем занимаемся, и поэтому вкладываем душу в наши резинкострелы. Возможно, именно поэтому они получаются такими красивыми =)

Наша продукция сертифицирована, отвечает требованиям безопасности и экологична.

Будем рады ответить на ваши вопросы, прочитать ваши отзывы, советы и рекомендации

Нам важно знать ваше мнение!

Резинкострел своими руками

Где-то с пол года назад здесь промелькнула фишка, где было описанно изготовление револьвера Наган из фанеры. По моей просьбе автор поделился со мной чертежами и с тех пор у меня появилось еще одно увлечение, конструированние и изготовление оружия стреляющего резиновыми кольцами — резинкострелов.

Среди моих поделок есть револьвер системы Нагана, Кольт 1911, Люггер P1908, УЗИ, ТТ и Глок17.Немецкий Вальтер P.38 — моя первая работа которую я пытался хоть как-то документировать. Получается пока плохо: за работой часто забываешь вовремя делать фото и снимать видео.

И так резинкострел P.38. Цель получить многозарядный, полуавтоматический механизм, затвор должен при выстреле двигаться (blowback). Обойма должна выниматся. Неполная разборка без инструментов на такие же части как оригинал. Рабочая задержка затвора.

Ищем фотографии и чертежи оригинала и начинаем работу в CAD. В моем случае это уже старенький Autodesk Inventor. Скалируем картинки, делаем 2Д скетч и обводим первую деталь.

Из 2D «выдавливаем» 3D нужной толщины. Повторям много-много раз, включаем творчество, прикидываем компановку, начинаем сборку 3Д модели. Это если очень коротко.Моя профессия не связана с 3Д моделированнием и ЧПУ. Все это на основе хобби и до всего дошел методом проб и ошибок, возможно что-то и не по общепринятым правилам.

3Д модель специально «покрашена» в яркие цвета, так легче распознать ошибки в конструировании: пересечения, контакты и т.д.

Теперь экспортируем DXF файлы каждой детали, группируем в их листы размера А4, что бы можно было позже поделится чертежами с теми у кого нет ЧПУ, но есть принтер и лобзик. И терпение.

И да, у меня есть самодельный станок ЧПУ с рабочим полем 60х50см, но это отдельная история. Идем к станку запускаем программу, и спустя примерно час держим заготовки в руках. Немного похоже на 3Д паззл.

Можно начинать сборку. Это не сложнее чем собирать лего или пластиковые наборы. Каждую деталь шкурим без фанатизма и обрезаем лишнее. Клеим клеем ПВА.

В некоторых деталях предусмотренны отверстия для центровки по месту — используем их при сборке.

А здесь видно устройство защелки магазина и спуска. Пока сильно не шкурим чтобы не потерять толщину деталей.

Собираем магазин, проверяем «совместимость» с рамкой. Болтаться не должно. На раму клеим направляющие для затвора.

Собираем «затвор» и держатели для ствола. Примеряем все вместе.

Здесь видно устройство автоматики резинкострела — пара ротор и сепаратор в сборе. Ротор это квадратная деталь, на грани которой при «заряжании» натягиваются резинки, до восьми штук.

При выстреле сепаратор отклоняется вверх и дает ротору провернутся на 45 градусов, резинка слетает с ротора. При отпускании спускового крючка, сепаратор дает провернутся ротору в исходное положение.

Можно стрелять снова.

Собираем остальные мелочи: мушку, накладки на рукоятки и т.д. Готовим к шлифовке.

Доводим до ума: Доделываем мелочи. Покрываем накладки на рукоятке морилкой, а сам пистолет специальным маслом для мебели. Так он не сильно блестит.

А вот и неполная разборка без инструментов. Знающие могут сравнить с оригиналом.

Работа по сборке — два вечера выходных. Конструированние и подготовка примерно неделя работы по вечерам.

Вот такая самоделка на выходные. Дети обоих полов результатом довольны.Бонусом Глок и Люггер:Ссылки на видео в ютубике:Часть 1:

Часть 2:

Рама резинкострела

Шаг 9
Делаем П-образную раму из фанеры длиной 65 см, сверлим отверстия для оси.
Кстати можно обойтись и без такой оси, вместо неё использовать два длинных болта с каждой стороны (считай две маленьких оси).

Вставляем ось. Вся система должна свободно вращаться

Шаг 10
Теперь нужно сделать раму для малого барабана. Из всё той же фанеры выпиливаем прямоугольную раму как на картинке ниже и крепим её к П-образной раме с помощью металлических уголков. К свободному концу делаем подпорку (смотрите на фото дальше)

Замечание
Вид сверху. Все пазы в стволах (21 штука) должны быть внутри рамы при взгляде сверху!

Шаг 11
В эту раму вставляем ось (я использую всё ту же шпильку)

Шаг 12
На оси должен быть маленький барабан, например — деревянная скалка. В моём гатлинге это картонная трубка от рулона пищевой фольги, в которую с двух сторон вклеены заглушки с отверстиями под ось.

Шаг 13
Из фанеры выпиливаем раму для приводного механизма и крепим её перпендикулярно к верхней раме резинкострела при помощи уголков.

Шаг 14
Приводной механизм резинкострела представляет собой ременную передачу, в качестве ремня — шнурок от кроссовок.

Шаг 15
Сам барабан привода сделан из круга фанеры и с двух сторон обклеен двумя кругами из картона чуть большего диаметра (чтобы не соскакивал шнурок). Внешняя поверхность барабана, которой касается ремень, обклеена наждачной бумагой для лучшего сцепления. Маленький барабан-скалка в месте касания со шнурком также обклеен наждачкой. На приводном барабане сделана ручка, за который его можно вращать.

Как сделать пистолет своими руками

1. Вырезаем своими руками по контуру, а лучше с запасом напечатанные выкройки деталей № 1,2,4,5,7.

2. Приклеиваем к куску трехслойной фанеры заготовки № 1,4. Длинные заготовки должны располагаться вдоль направления волокон шпона фанеры.

3. Приклеиваем к куску шестислойной фанеры заготовки № 2,5,7 . Требования к расположению те же.

4. Выпиливаем лобзиком все заготовки. Пилить надо аккуратно и точно в размер

Особое внимание к гребенкам деталей № 1,4,5. Примеры этапов выпиливания смотрите на фото

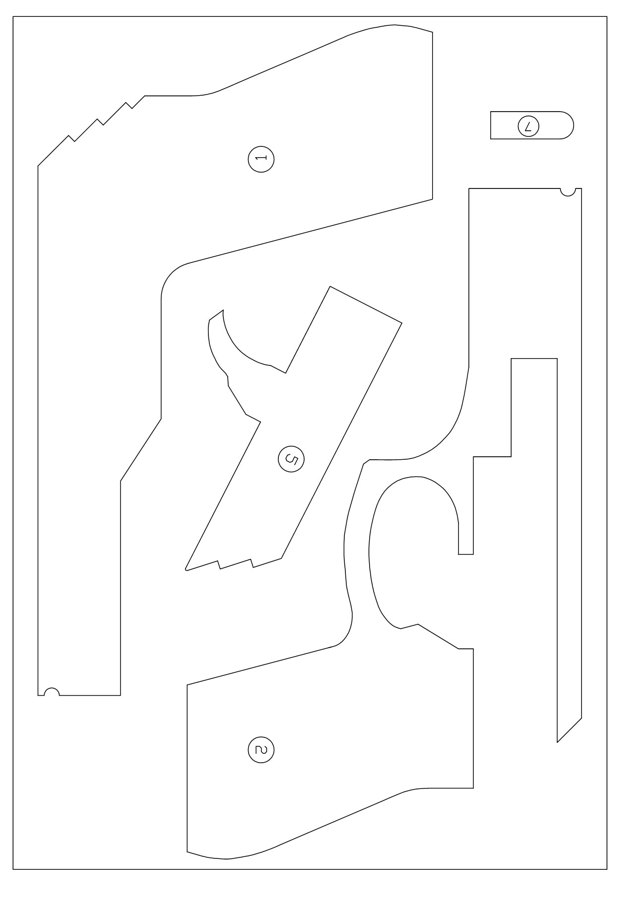

Выкройки деталей
Выкройки деталей
Заготовка корпуса пистолета
Шаг 1 вырезания корпуса
Шаг 2 вырезания корпуса
Шаг 1 вырезания корпуса
Проверка деталей
Накладки корпуса

5. Удаляем бумагу со всех деталей, кроме детали № 4 . Ошкуриваем все детали наждачной бумагой. Ошкуриваем аккуратно, что бы не повредить пилообразные выступы деталей № 1, 4 и затворной рамы (деталь № 5)

Плоскости затворной рамы следует ошкурить сильнее, чтобы сделать ее тоньше (это важно!)

6. Совмещаем и склеиваем вместе детали № 1, 2  при помощи клея ПВА. Заготовки надо положить под пресс или сжать струбцинами. Упор № 7 также можно сразу приклеить. Смотри фото.

Заготовки ошлифованы
Нанесение клея ПВА
Приклеивание накладки
Сжатие склеиваемых частей
Приклеивание упора
Корпус пистолета

7. Как указывалось выше конструкция подверглась модернизации. Устанавливаем затворную раму в корпус пистолета и отмечаем контуры второго упора. В затворной раме при помощи сверления формируем по намеченному контуру второй упор. Глубина сверления ~4 мм. Смотри фото. Выравниваем прорез при помощи ножа и обязательно зачищаем кусочком наждачной бумаги. Острых краев не должно быть.

8. Проверяем работу затвора, одев на упоры резинку для денег. После нажатия на курок, затвор должен возвращаться в исходное положение.

Корпус ошлифован
Рисунок второго упора
Изготовление упора
Контур пройден
Выемка ошлифована
Проверка работы затвора

9. Совмещаем с корпусом пистолета накладку деталь № 4 и тонким сверлом сверлим намеченные на бумажной выкройке отверстия насквозь через накладку и деталь № 2.

10. Чтобы скрыть головку самореза, входное отверстие аккуратно рассверливается 4 мм сверлом на глубину 1 — 1,5 мм.

11. Проверяем работу затворной рамы и прикручиваем накладку к корпусу пистолета.

Подготовка отверстий
Накладка прикручена
Накладка ошкурена

Оружие построено. Пистолет стреляет банковскими резинками. Заряжаем пистолет

Важно! Последовательность зарядки резинок обратна очередности стрельбы. Смотри фото и видео

Принцип перезаряжания и стрельбы пистолета понятен из фото и видео.

Шаг 1 Зарядка третьего выстрела
Шаг 2 Зарядка второго выстрела
Шаг 3 Зарядка первого выстрела
Курок нажимается
Произошел выстрел
Курок отпущен

Длинные резинки можно сложить вдвое. Навыки стрельбы и способов зарядки приходят в процессе тренировок. Точность стрельбы зависит от правильности заряжания и навыков прицеливания. Самострел резинкомет является трехзарядным. В принципе разработку можно (и это уже начато) подвергнуть модернизации — увеличить количество зарядов или применить для возврата затвора пружину, отказавшись от детали № 7. Установка лазерного прицела на самострел здорово повысит его боевые возможности ;). Допустимо изготовление пистолета и из тонкой ДВП строго по лицензии, но при этом надо пропитать эпоксидным лаком гребенки накладок и затвора. В целом конструкция пистолета хорошая платформа для изобретения своего типа оружия. При стрельбе берегите глаза, не только свои, но и окружающих. Бывают осечки при неправильной зарядке и резинка отлетит в сторону или назад.

Чертежи резинкомета можно скачать по этой ССЫЛКЕ.

Пишите пожелания и предложения в комментарии, есть еще проекты такого многозарядного оружия. Турельный пулемет делать не будем, его надо заряжать 25 минут, чтобы разрядится за 20 секунд — это наверное нерационально.
