Как правильно подключить rgb ленту: пошаговая инструкция
Содержание:
Что нужно для подключения RGB ленты
Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:
- Светодиодная лента;
- блок питания;
- RGB-контроллер с пультом управления;
- RGB-усилитель (опционально).
Блок питания
Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.
При длине в 5 метров, необходимая мощность БП будет:
5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт
Разновидности блоков питания для led
Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.
Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.
Подробнее про расчет блока питания для светодиодной ленты.
RGB контроллер
Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.
RGB контроллер
Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.
Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.
По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:
- Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
- радио-канал – позволяет пользоваться в пределах дома;
- Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.
Управление освещением со смартфона
После установки и подключения, вы сможете:
- Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
- Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
- Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.
А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.
RGB усилитель (led amplifier)
Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.
Rgb усилитель (led amplifier)
Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.
Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:
288 Вт — 216 Вт = 72 Вт
Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.
Схема RGB контроллера Уголок радиолюбителя
Устройство является простым драйвером трехцветных (RGB) светодиодов. Он предназначен для того, чтобы разукрасить кристалл, имитацию камня или другого подобного предмета.
Применение микроконтроллера позволяет разместить устройство на небольшой плате, получить простоту конструкции и добиться очень хорошего визуального эффекта, благодаря генерации всей палитры цветов. В схеме RGB контроллера применен микроконтроллер AT89C4051 и несколько вспомогательных элементов.
Устройство состоит из двух частей. Плата с процессором и светодиодами вставлена в основание кристалла, в то время как в корпусе адаптера электропитания размещен стабилизатор и двухкнопочная клавиатура, позволяющая регулировать скорость анимации.

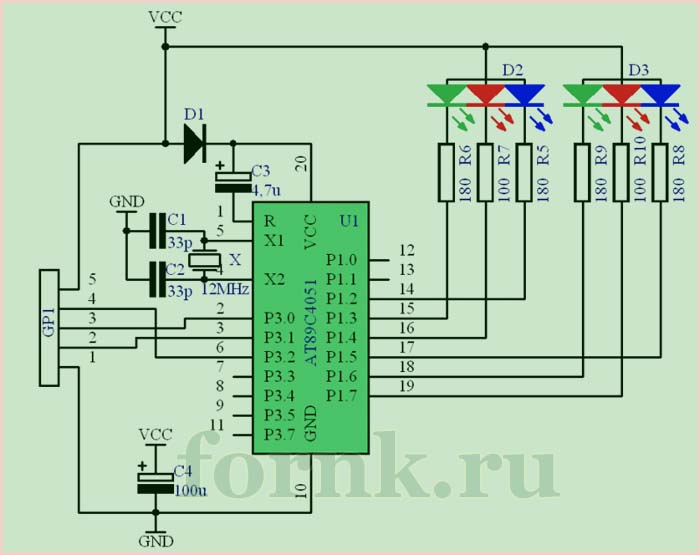

На приведенном ниже рисунке показана схема контроллера:
Основным элементом схемы является процессор U1 (AT89C4051), работающий с кварцевым резонатором X (12MHz) и конденсаторами C1 (33пф) и C2 (33пф). Диод D1 защищает от неправильной полярности подключения питания. Конденсатор C4 (100мкф) фильтрует напряжение питания, а C3 (4,7мкф) работает в цепи сброса микроконтроллера и позволяет ему правильно начать работу после включения питания.
Разъем GP1обеспечивает соединение с блоком питания и кнопками. Резисторы R5 (180 Ом), R6 (180 Ом) и R7 (100 Ом) ограничивают ток светодиода D2 (LED, RGB), а резисторы R8 (180 Ом), R9 (180 Ом) и R10 (100 Ом) ограничивают ток светодиода D3 (LED, RGB). Элементы R7 и R10 имеют меньшие значения из-за низкого КПД красных светодиодов и необходимости питания их большим током. Диоды D2 и D3 подключены к разным выводам микроконтроллера, поскольку максимальный ток портов процессора мал.
Принципиальная схема источника питания показана ниже:
Микросхема U1 (7805) вместе с конденсаторами C1 (1000мкф) и C2 (47мкф) обеспечивает стабилизированное напряжение 5 В для микроконтроллера и сопутствующих элементов. Кнопки S1 (N. C.) и S2 (N. C.) служат для установки скорости изменения цветов. Светодиод D1 указывает состояние устройства, а резистор R1 (510R) ограничивает ток светодиода. Разъем GP1 обеспечивает соединение с платой драйвера.
Плата RGB контроллера выполнена методом ЛУТ. Сборка устройства очень проста
Следует обратить внимание на правильное подключение RGB светодиодов. Под микроконтроллер U1 необходимо установить панельку. Плату драйвера необходимо поместить в прозрачный матовый корпус, чтобы обеспечить оптимальные условия перемешивания цветов (лучшее, если это будет какой-нибудь кристалл)
Плату драйвера необходимо поместить в прозрачный матовый корпус, чтобы обеспечить оптимальные условия перемешивания цветов (лучшее, если это будет какой-нибудь кристалл).
Блок питания и кнопки спаяны навесным монтажом, без печатной платы и установлены в корпусе адаптера питания. Кнопки, используемые в системе, относятся к типу N. C. (нормально-замкнуты).
Скачать рисунок печатной платы и прошивку контроллера RGB (скачено: 46)
Источник
Пошаговая инструкция по монтажу
При самостоятельном подключении цветной RGB-ленты требуется четкое соблюдение алгоритма:
- Поиск места установки и подготовка поверхности. Для начала определитесь с местом установки, а затем выровняйте поверхность, к которой будет крепиться светодиодная лента. Ею может быть потолок, дверь и т. д. Обязательно обезжирьте ее с помощью любого растворителя, иначе двусторонний скотч спустя короткий промежуток времени отойдет. При креплении к металлическим поверхностям требуется дополнительная электрическая изоляция.
- Большинство светодиодных RGB-лент самоклеющиеся — снимите с тыльной стороны защитную пленку и аккуратно прижмите изделие к поверхности выбранного места. При выполнении изгибов их радиус должен быть не более 20 мм, в противном случае могут возникнуть неполадки. Разрезайте ленту в строго обозначенных местах. При соединении разных частей пользуйтесь специальными коннекторами или паяльником (подробнее об этом рассказано в отдельной статье).
- Подключение электрической цепи. Выберите схему соединения светодиодной ленты из предложенных выше. Объедините изделие с контроллером, усилителем и блоком питания. Последний включите в сеть при помощи электрической вилки. Черный провод блока соедините с клеммой V- на усилителе, красный — V+. Провода светодиодной ленты объедините с контактными площадками контроллера в соответствии с их цветом и обозначением: красный — R, зеленый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
- Подсветка работает от сети 220 В. Проверьте ее работоспособность при помощи пульта ДУ.
Правильные подключение и эксплуатация светодиодной RGB-ленты позволят создать неповторимую атмосферу дома, украсить офисные или жилые помещения, уличную беседку. Наличие тех или иных электротехнических изделий в выбранных схемах зависит от длины платы, количества и типоразмера используемых LED-диодов.
