Как сделать мини трактор своими руками

Техника безопасности

Независимо от того, какой механизм был основным при сборке мини-трактора, надо понимать, что это довольно опасное устройство. Инструкций на самодельную технику не существует, и потому первой мерой безопасности является тщательный отбор конструкции. Рекомендуется ознакомиться с комментариями к чертежам и к описаниям, с отзывами тех, кто уже пробовал их использовать. Заправлять мини-трактор надо только тем топливом, на которое рассчитан мотор. Аналогичное правило относится и к смазочным маслам.

Если агрегат имеет бензиновый двигатель, нельзя допускать попадания масла в горючее. Заливать топливо до самой кромки тоже нельзя. Если оно выплеснется при движении, могут возникнуть серьезные проблемы. Категорически запрещается пользоваться открытым огнем при заправке мини-трактора, а в идеале — в любой момент, когда люди находятся поблизости от него.

Если канистра прохудилась, ее следует выбросить. Не надо создавать запасы топлива сверх необходимых объемов. Места заправки и запуска двигателя должны находиться минимум в 3 м друг от друга. Во избежание пожара не стоит заводить мотор и в непосредственной близости от деревьев, кустарников, на сухой траве. Если двигатель завелся плохо или запустился со странными звуками, лучше отложить работу и отыскать возникшую проблему.

Нельзя ездить на мини-тракторе по садовому инвентарю, допускать столкновение со стенами, ветками и камнями. Управлять механизмом должны только разбирающиеся в нем люди. Даже если установлены фары, целесообразно работать в основном днем.

О том, как собрать трансмиссию и тормоза на мини-тракторе переломке вы можете узнать, посмотрев видео немного ниже.

Сборка мини-трактора

Переделка мотоблока начинается с изготовления рамы. Несущая конструкция делается из заготовленного металла, который необходимо нарезать на куски нужной длины. Сделать это можно при помощи болгарки. Скреплять элементы между собой можно при помощи болтов или электросваркой.

После сборки рамы можно приступать к ходовой части. Если двигатель будет располагаться спереди, то ширина колеи будет обуславливаться базовыми колёсами мотоблока.

Задние колёса будут крепиться к раме при помощи дополнительной оси, которую можно сделать из куска трубы подходящей ширины. На концах трубы запрессовываются втулки с подшипниками, на которые будут установлены колёса.

При заднем расположении двигателя, ширину колеи нужно расширить, иначе мини-трактор не получит необходимой для работы балансировки. В этом случае базовые колёса снимаются с мотоблока и устанавливаются на более широкий мост.

Принцип сборки, такой же, как и в предыдущем варианте. Покрышки на самодельный мини-трактор должны оснащаться грунтозацепами, это улучшит сцепление техники с почвой.

Для рулевого управления можно использовать рукояти от мотоблока. Такой вариант мини-трактора сделанного своими руками будет напоминать мотоцикл. При движении задним ходом, такая схема управления будет доставлять массу неудобств. Лучше установить на трактор обыкновенную рулевую колонку.

Если используется цельнометаллическая рама, рулевые тяги должны интегрироваться в переднюю ось. Если самодельный мини-трактор решено сделать на шарнирно-сочленённой раме, то рулевая колонка будет поворачивать переднюю полураму целиком. Для этого используются две зубчатые шестерни. Одна из них жёстко приваривается к передней полураме, другая устанавливается на рулевую колонку.

Водительское сиденье устанавливается на приваренные к раме салазки. Само сиденье можно снять с любого легкового автомобиля, главное, чтобы оно было регулируемым и удобным.

Для работы с полуприцепами, к задней части рамы можно приварить фаркоп от легкового автомобиля. Сам полуприцеп тоже можно сделать своими руками. Для этого понадобится несколько листов лёгкого металла и металлические уголки.

Для работы с плугами и культиваторами приваривается дополнительный кронштейн. Для работы с навесным оборудованием, можно установить дополнительную гидравлическую систему. Насос и гидрораспределитель можно снять с любой сельскохозяйственной техники.

Стоит отметить, что если вы планируете использовать мини-трактор в тёмное время суток или передвигаться по федеральным трассам и городским улицам обязательно должны устанавливаться фары и габаритные огни.

После сборки самодельный мини-трактор нужно смазать и опробовать. После обкатки переделка мотоблока считается завершённой и техника готова к эксплуатации. При желании, можно установить на мини-трактор дополнительные элементы обшивки.

Подробная инструкция и чертежи – как построить и собрать простой минитрактор

Самодельные минитрактора своими руками в домашних условиях представляют собой довольно типовую конструкцию, хоть и не приглядную на вид.

Но, вопрос внешней красоты здесь не играет абсолютно никакой роли, ведь самостоятельная сборка предполагает только наличие тех рабочих характеристик и показателей, которые позволяют осуществлять довольно обширный комплекс работ.

На первоначальном этапе, нужно сделать одну очень важную вещь – составить подробный чертеж будущего агрегата, с указанием точных размеров и основных рабочих узлов. Если вы не обладаете нужными знаниями в данном вопросе, можно воспользоваться посторонней помощью (к примеру статьей о том как сделать минитрактор переломка своими руками).

Да и вообще, можно воспользоваться интернетом, вбив в адресную строку запрос «минитрактор своими руками чертежи размеры», и вы сразу увидите не одну подробную схему сборки.

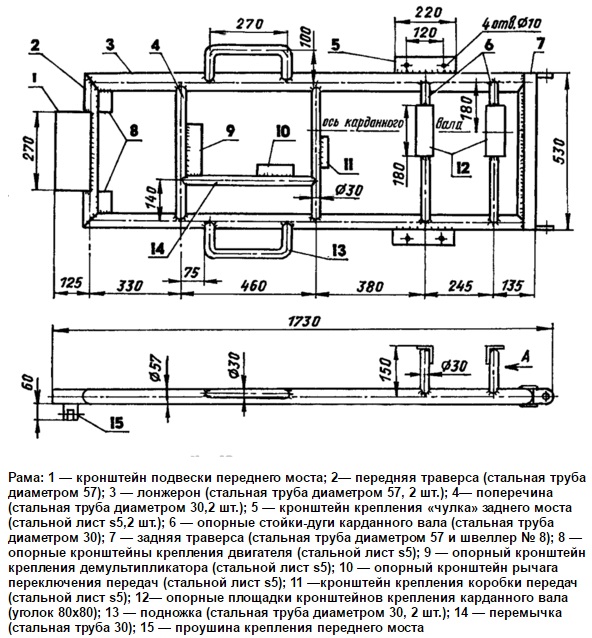

Чертеж 1

Рама, является несущей конструкцией. К ней крепится все навесное оборудование.

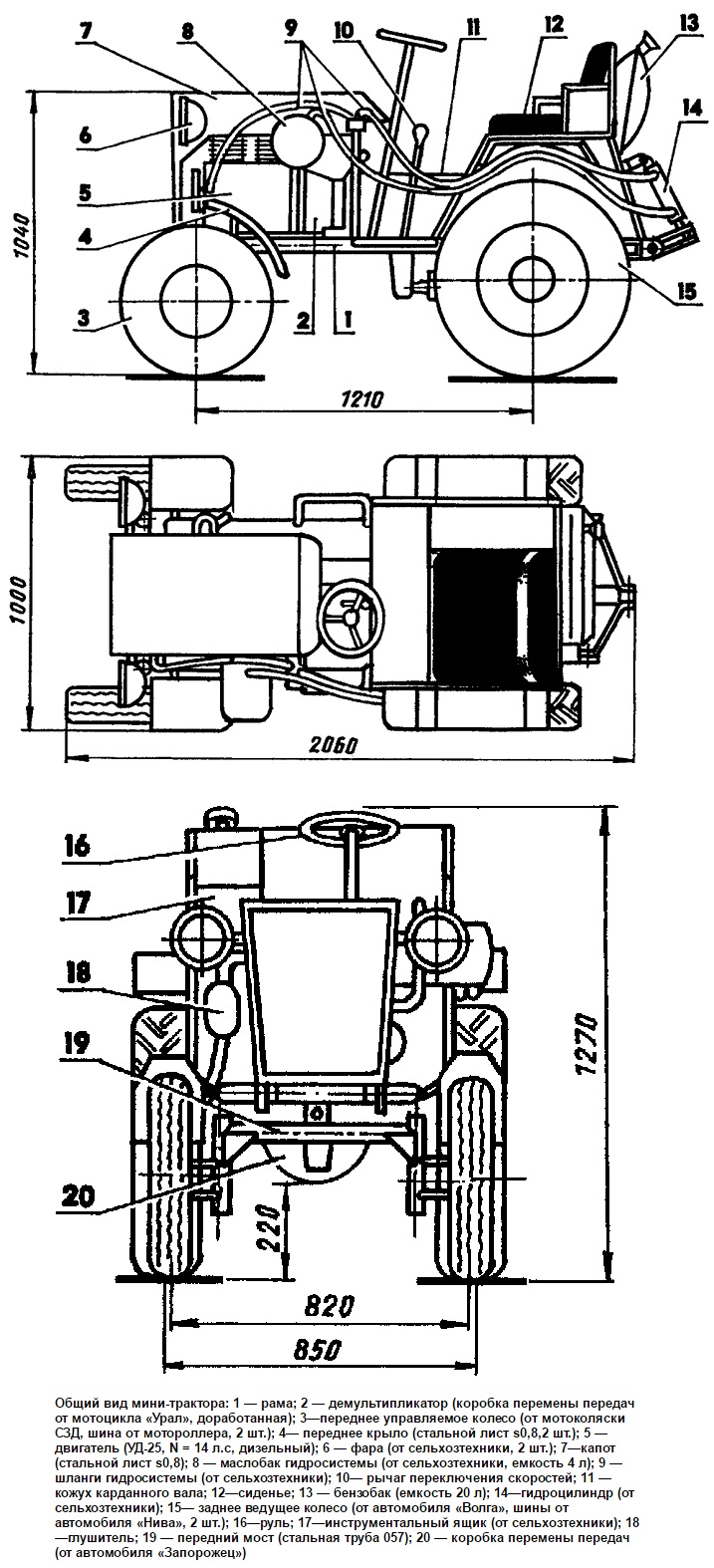

Чертеж 2

Данный шаг очень важен, ведь самостоятельное изготовление какого-либо агрегата предполагает определенную доработку и подгонку под нужные параметры. Очевидно, что осуществлять это проще всего по чертежу, чем ориентироваться приблизительно.

Кроме того, тому же токарю будет понятно, что от него требуется, взглянув на подробный чертеж, чем формальное объяснение на словах.

На этапе планирования проекта и выясняется, какой именно агрегат будет в итоге. У многих пользуется определенной популярностью минитрактор переломка своими руками в домашних условиях, расположенный на шарнирно-сочлененной раме.

Определившись с типом минитрактора, встает вопрос о поиске необходимым запчастей и комплектующих. Речь идет о рамной конструкции, двигателе, трансмиссии, органах управления и колесной базе. Большинство этого можно найти в интернете, посетив сайты, специализирующихся на реализации различных запчастей.

Сам процесс сборки будет включать в себя несколько этапов:

Изготовление рамы. Переломка осуществляется, в основном, из швеллера номер 5 и швеллера номер 9. Из этих составляющих нужно сварить две полурамы, а соединяться между собой они будут при помощи шарнир. В этом качестве можно использовать карданные валы от большегрузных автомобилей.

Изготовление рамы

• Есть и другой способ конструирования рамы. Он заключается в изготовлении цельной конструкции, состоящей из двух траверсов и двух лонжеронов. Траверсы изготавливаются из швеллеров номер 16 (для задней части) и номер 12 (для передней).
• Лонжероны будут сделаны из швеллера номер 10. В качестве поперечины используется брус из металла.
• В качестве двигателя можно использовать модели МТ-9, УД-2, УД-4 и пр. Их мощности будет вполне достаточно для самодельного варианта. В принципе, подойдет любой двигатель с относительно большой мощностью – примерно 40 л.с.
• ВОМ и коробку передач можно снять с ГАЗ-53, а сцепление взять с ГАЗ-52. Помните, что данные детали придется подгонять под параметры конструкции. У маховика мотора нужно немного срезать заднюю часть, а также просверлить в центре отверстие.
• Руль может быть обеспечен гидравлической системой, которую нужно взять со старой сельскохозяйственной техники.
• Конструкцию заднего моста можно позаимствовать от старых легковых автомобилей, но придется его немного подкорректировать на токарном станке.
• В качестве колес можно использовать любые подходящие, но чтобы их диаметр был порядка 18 дюймов – это допустимый минимум для проведения сельхоз работ.
• В данной последовательности, в принципе, и кроется ответ на вопрос – как сделать минитрактор в домашних условиях? Большинство необходимых комплектующих можно достать из старой техники, что существенно упрощает вопрос поиска нужной детали.

К тому же, затраты при этом минимальны, ведь даже купленные детали будут намного меньше стоить, чем готовый минитрактор.

Самодельные минитрактора — видео

Самодельные модели мини тракторов, фото и видео которых
можно найти на страничках конструкторов обычной самодельной техники для
аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной
функциональностью. Создание одной из моделей сельскохозяйственной техники может
быть довольно долгой и не простой, но облегчить процесс конструирования может
помочь видео, подробно описывающее поэтапное строительство мини трактора. В
результате можно создать технику, которая поможет значительно быстрее и
эффективнее обрабатывать сельскохозяйственные территории.

Область применения

Полноприводный минитрактор, сделанный своими руками, обладает достаточно неплохими характеристиками проходимости, что дает ему возможность выполнять фактически тот же фронт работ, что и магазинные аналоги, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Безусловно, мощность самодельного агрегата может быть несколько слабее, но на уровне бытового использования данный факт практически незаметен.

Область применения

Основной областью применения данного агрегата, выполненного своими руками, являются сельскохозяйственные работы. Под этим термином кроется достаточно широкий спектр, включающий в себя множество сопутствующих работ. Иными словами, самодельный минитрактор необходим для следующих целей:

• вспахивание земельных владений с целью дальнейшего их использования;
• культивирование почвы, а также избавление от сорняков;
• боронирование почвы;
• проведение посевных работ на обработанной почве;
• посадка и выкопка картофеля.

В принципе, это основное предназначение минитрактора, для чего он и изготавливается. Но, его применение можно существенно расширить, если предусмотреть в его конструкции специальное соединение для дополнительного оборудования, навесного и прицепного типа.

Если все сделать правильно, то ваша самоделка может дополнительно выполнять следующие работы:

• транспортировка различных грузов (перевозка дров, строительного мусора и т.д.);
• уборка снега в зимнее время года;
• стрижка лужаек и газонов, а также заготовка сена для скота.

Как мы видим, минитрактор переломка классика 4х4 своими руками способен существенно облегчить жизнь любого сельского жителя, ведь с помощью данной техники становится возможным выполнение всего вида работ, которые требуется при грамотном ведении подсобного хозяйства.

Незаменимость самодельного агрегата обусловлена еще и тем, что при его изготовлении используется минимум вложений и средств, что очень важно для сельской местности. Более подробно о работе полноприводного минитрактора смотрите на видео:

Более подробно о работе полноприводного минитрактора смотрите на видео:

Примеры сборки своими руками

Сборка самодельного минитрактора может осуществляться разными способами, поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками – это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.

Конструирование рамы

Однако, будет не лишним описать пару способов, чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

• На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
• Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 – для изготовления траверсов.
• Поперек устанавливается металлический стержень.
• Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
• Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
• В качестве руля можно использовать рулевое управление, установленные на старых машинах.
• К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.

Фаркоп

Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление минитрактора из мотоблока. При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

• Начинать мы также будем с изготовления рамы. При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
• Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
• Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.

Минитрактор из мотоблока

• Для передних колес можно приобрести ступицы. Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
• В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
• Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
• Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
• На заключительном этапе производится установка тормозной системы, а также регулировка всех рабочих узлов.

Как сделать самодельный минитрактор?

Для создания подобной аграрной техники специалисты из народа
используют несколько методик, но в большинстве случаев все происходит примерно
так:

1. Создается рама из
обычного прокатного швеллера при помощи сварки заранее подготовленных
элементов, в которые входит передняя и задняя траверсы и два лонжерона.
Передняя часть данной техники выполняется более узкой, в результате рама
получает трапециевидную форму. После чего в раме производятся отверстия для
установки других частей корпуса и механизмов.

Самодельный минитрактор — рама

2. При помощи сварки по углам рамы крепятся уголки, которые
играют роль стойки, а также служат подрамником и соединяются между собой в
верхней части. Далее на раму монтируется задний мост, ну а при конструировании
полноприводной техники необходимо будет установить еще и передний мост.

3. Монтируется двигатель необходимой мощности, в роли которого
обычно используют различные силовые агрегаты с мотоблоков (см. Минитрактор из мотоблока Нева), мотоциклов (даже оппозитных).

Самодельный минитрактор своими руками — установка двигателя

4. На раму монтируется коробка передач, которая должна быть
обязательно развернута к водителю, для того чтобы управление было максимально
комфортным и простым.

Установка коробки передач на конструкцию мини-трактора

5. Далее монтируются различные составляющие рулевого
управления. В основном используют обычные рули от отечественных автомобилей, в
некоторых случаях даже от мотоциклов.

6. Обязательно необходимо приварить фаркоп, который
впоследствии пригодится не только для прицепа, но и для некоторого
дополнительного оборудования, такого как: сеялка, косилка или плуг.

Сцепка самодельного минитрактора

7. Заключительным моментом в работе по созданию мини трактора
является монтаж тормозной системы, установка бака, ну и, конечно же,
электрическая часть.

Чертежи самоделок

Ну, а определиться с выбором, любому желающему человеку
сконструировать подобную технику помогут чертежи самодельных минитракторов,
которые есть в интернете.

Чертежи конструкции минитратора с двигателем расположенным в задней части рамы для исключения необходимости использовать транмиссию и карданный вал.

Как сделать своими руками

Самодельный гусеничный минитрактор представляет собой конструкцию, состоящую из различных рабочих узлов. Каждый такой узел изготавливается отдельно, поэтому и рассмотрение минитрактора будет заключаться в описании его составных частей.

Данная часть является определяющей, ведь от её прочности будет зависеть устойчивость всей конструкции, ведь именно на раму присоединяются остальные узлы. Для изготовления рамы нам понадобится сварочный аппарат, пару траверсов и два лонжерона.

Для облегчения труда и увеличения производительности созданы различные виды ручных культиваторов для обработки почвы на даче. С ручным культиватором для дачи ваша работа станет быстрой и легкой.

В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. Тут все о преимуществах мини зерноуборочного комбайна.

При этом, передняя траверса будет меньшей по размеру, чем задняя, т.е. если на переднюю часть используется швеллер №12, то для задней части нужно швеллер №16.

Двигатель

Выбор нужного двигателя является не менее ответственным делом, чем изготовление рамной конструкции. В принципе, для данной цели подойдет практически любой мотор, отвечающий требованиям к мощности и крутящему моменту.

Оптимальным решением будет использование дизельного агрегата, мощность которого должна составлять не менее 12 л.с.

Желательно, чтобы у такого двигателя было водяное охлаждение

Важно понимать, что это допустимый минимум, при котором минитрактор будет работать, но не показывать хороших рабочих показателей

Поэтому, лучше всего использовать двигатель по-мощнее.

На чертеже наглядно видно специфику устройства двигательного редуктора, необходимого для самостоятельного изготовления мини трактора.

Для данных целей может прекрасно подойти мост, взятый со старых отечественных автомобилей, которые отслужили свой срок. К примеру, можно использовать задний мост, взятый с «Волги» ГАЗ-21. Единственное, его придется немного подкорректировать, сточив до ширины 80 см.

Кроме того, нужно удалить заклепки, расположенные на чулках фиксации.

Чертёж укорочения моста

Укорочение моста видно на чертеже:

Что касается переднего моста, то его можно изготовить следуя чертежу:

Если у вас нет в наличии готовых гусениц, то можно изготовить их собственноручно. Для этого нам понадобятся четыре колеса и две покрышки от колес крупногабаритной машины.

Размер колес нужно подбирать таким образом, чтобы они соответствовали габаритам всей конструкции, поэтому точные размеры дать сложно, ведь габариты рамы у всех разные.

Покрышку нужно обрезать с боков, а затем надеть её на колеса, расположенные на осях.

Сопутствующие механизмы

Понятно, что функциональность будущего минитрактора на гусеницах будет зависеть от коробки передач, а также узла сцепления. Для этих целей прекрасно подойдет коробка передач, взятая с ГАЗ-53, а сцепление можно «позаимствовать» у ГАЗ-52.

Вообще, порядок работ по конструированию будет содержать следующий алгоритм последовательных действий:

• Изготовление рамной конструкции из швеллеров путем сварки. Крепление на неё опорных катков, а также колес от тележки, которые будут приводить агрегат в движение.
• Установка двигателя, а также коробки передач.
• Монтирование дифференциала и бортовых тормозов, с последующим присоединением их к коробке передач.
• Присоединение водительского места, а также рулевого управления.
• Натяжка гусениц на колеса.
• В завершении сборки нужно проверить надежность всех креплений, а также работоспособность самого агрегата.

Самодельный гусеничный минитрактор своими руками, чертежи которого можно легко найти в интернете, представляет собой довольно невзрачную и простую конструкцию.

Однако, красота в этом деле не имеет абсолютно никакого значения, ведь главной задачей подобных агрегатов является выполнение целого комплекса работ, с которыми вручную не справиться.

А уж с этим самодельный минитрактор справляется на «ура», если конечно все работы выполнены верно, с соблюдением размеров и определенных рекомендаций.

Самодельный гусеничный минитрактор

Также стоит рассмотреть, как сделать самодельные гусеницы. Выполнить это можно из подручных средств, которые имеются у многих автолюбителей, а также прикупив недостающие детали

Важно учитывать также и необходимость наличия:

1. Чертежей. Отсутствие таких схем не позволит корректно собрать конструкцию. В нем указываются все размеры, последовательность действий и количество деталей. Чертежи всегда должны быть в доступности, чтобы при необходимости с ними свериться для эффективной сборки контракции.
2. Инструмента, представленного болгаркой, дрелью и сварочным аппаратом.

К тому же в процессе выполнения сборочных работ нужно быть максимально собранным и внимательным

Каждые гайки или болтики должны быть плотно закручены, а все сварочные швы важно тщательно зачищать. Гусеничные самодельные минитрактора по своей конструкции состоят из следующих частей:

Рама. Чтобы собрать этот элемент потребуется несколько лонжеронов и траверсов.
Двигатель. Рекомендуется использовать дизельные варианты, мощностью 12 л.с., но ограничения в этом плане отсутствуют

Важно наличие крутящего момента, а также достаточного уровня тяги.
Мост. Лучше всего применять с этой целью мост, взятый из старого автомобиля, который достаточно укоротить.
Гусеницы

Здесь важно взять 4 колеса и пару гусениц из старого трактора либо иного агрегата.
Коробка передач. Оптимальным вариантом будет модель, взята с ГАЗ-53.

Основные затруднения в процессе сборки заключаются в необходимости выполнять подгонку всех деталей. В некоторых случаях потребуется часть из них переделывать. Из-за этого рекомендуется придерживаться следующей последовательности:

1. Сначала собрать раму и смонтировать на ней опоры для катков.
2. Поставить силовую установку и коробку передач вместе со сцеплением.
3. Дальше поставить тормоза, а также дифференциал.
4. Теперь следует смонтировать детали управления и обустроить место оператора.
5. После этого устанавливают гусеницы и проводится их наладка.
6. Монтируются все дополнительные элементы.
7. В конце требуется протестировать на работоспособность все узлы и агрегаты.

Этот план является приблизительным и только показывает очерёдность выполнения работ

Важно помнить, что на каждом этапе возникают свои тонкости. На видео можно посмотреть примерный порядок действий

Что выгоднее использовать в домашнем хозяйстве – самоделку или заводскую модель

Однозначного ответа на этот вопрос нет. Каждый вариант имеет свои особенности, которые в чем-то будут лучше других. Тем, кто хорошо разбирается с техникой и инструментами, не проблема будет по чертежам собрать самодельные агрегаты. При их отсутствии стоит приобретать заводские модели.
