Съемник шаровых опор своими руками: инструкция и материалы

Во время ремонта ходовой части любого авто возникает необходимость снятия рулевых тяг или шаровых опор.

И в том, и в другом случае их наконечник имеет конусную форму, которая обеспечивает оптимальную посадку изделий в гнездо.

Для облечения ремонтных работ отличным вариантом будет съемник шаровых опор своими руками, который значительно упростит ремонт и поможет снять наконечник с небольшими усилиями.

Зачем нужен съемник шаровых опор?

Без него сложно провести демонтаж и выполнить ремонтные работы ходовой части машины, также съемник может понадобиться для разборки рулевых шарниров. Он может использоваться для шаровых опор разных диаметров. При выборе его конструкции опираются на технические характеристики конкретного авто.

Теоретически демонтаж шаровых опор может проводиться любым подручным инструментом, с применением кувалды или молотка, но такой ремонт относится к «стрессовым».

Если в автосервисе предлагают именно такие услуги, то следует хорошенько подумать, прежде чем соглашаться на них. Ведь после такого ремонта удар идет на элементы подвески, которая может быстро выйти из строя.

Как выглядит съемник

Всего бывает три вида съемников:

1. рычажный;
2. шаровой;
3. клин (вилка совместно с молотком).

Они отличаются между собой внешним видом, но принцип действия у них одинаковый. Палец выкручивается из своего посадочного места с помощью молотка или же прокручивания гайки.

Съемник устроен таким образом, что заполняет собой пространство между соединенными деталями и после его поворота можно услышать щелчок, свидетельствующий, что соединение ослабло и можно снять шаровую опору из ее посадочного места.

Съемник помогает провести демонтаж даже новичку авторемонтных работ.

Какой съемник лучше?

На видео можно увидеть несколько вариантов шаровых съемников, среди них наилучшим признан винтовой, но только он должен быть сделан качественно.

Его аналог в виде вилки является универсальным, так как он может использоваться не только для шаровых опор, помогает он и при съеме рулевых наконечников. Однако его работа может негативно повлиять на пыльники.

Бывают сложные случаи, когда приходиться работать со съемником и молотком в паре: вначале винтовым изделием распирают опоры, а затем нужно наносить удары кувалдой.

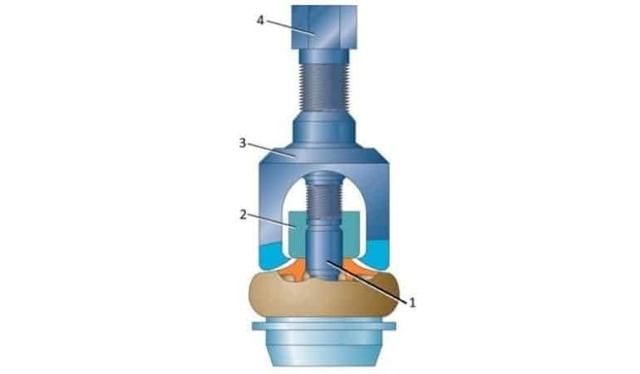

Схема самодельного съемника шаровых опор

Основными комплектующими винтового съемника являются:

• поворотный кулак (2);
• палец шарнира (1), который установлен в позицию 2;
• кронштейн съемника (3), он надевается прямо на кулак;
• винтовой упор (4) при прокручивании создает необходимое давление на позицию 1.

Такая конструкция выигрывает перед вилочной и рычажной моделью тем, что ее не только можно изготовить своими руками Также, при ее эксплуатации, создается равномерное давление на всю площадь шаровой опоры, что исключает повреждение узлов и их перекосы.

Единственным недостатком может выступать нехватка свободного места над крепежной гайкой, из-за чего такой съемник может не поместиться.

Материалы, которые понадобятся при изготовлении

Подойдут имеющиеся в мастерской инструменты и материалы, нужно будет найти:

• молоток и тиски для того чтобы загнуть прут в нужном направлении;
• плашка, используемая для резьбы;
• длинный стальной прут (15-17 см), в диаметре он может быть от 10 до 12 мм, его можно заменить подходящим болтом;
• дрель;
• гайка, по размеру она подбирается согласно используемого болта;
• пластина толщиной около 50 мм, выполненная из металла, размерами 2×8 см;
• сварочный аппарат;
• болгарка.

Пошаговая инструкция по изготовлению

Приспособление для съема шаровых опор довольно сложное, но если следовать пошаговой инструкции можно выполнить его самостоятельно:

1. применив тиски и молоток необходимо согнуть прут или болт так, чтобы у него получилось одно плечо короче другого примерно в два раза (одна сторона – 5 см, а другая 10-12 см);
2. на длинной части прута нарезать резьбу при помощи плашки;
3. на металлической пластине вырезать отверстие, которое будет специально для пальца опоры;
4. согнуть деталь в виде клина, чтобы ее можно было надеть на него;
5. готовый клин надеть на прут и сверху закрутить гайку, но так, чтобы он мог передвигаться вдоль болта.

Готовое приспособление пригодно для экстренной и плановой замены шаровых опор на Жигулях и Ланосе, а также некоторых марок зарубежных производителей.

Изготовленный съемник не является универсальным и не может использоваться для разных узлов, но если в первый раз его удалось выполнить, то последующие варианты получатся гораздо легче.

Съёмники для ромашек и для рулевых наконечников — Лада Калина Хэтчбек, 1.6 л., 2007 года на DRIVE2

После проведения собственной диагностики, принял решение менять рулевой левый наконечник, с эти не шутят …ну и делал съёмник для ромашек…чертежи нашёл в интернетн…выточил где то привалил все как всегда… хорошо все таки что я подошёл со съёмником к этому делу, без него ничего б не вышло, и с ним еле сорвал наконечник.а почему ? Да потому что в комплекте не было не болта с гравёром не гайки со шплинтом, старые поставил, состояние норм…начал с того что разметил резьбу штрихом, потом стал крутить не в ок сторону, против часовой пока умная мысля не пришла опосля…хорошо что считал обороты.потом все вернул обратно и начал считать с нуля.получилось 23 оборота по 180 градусов…весь троих стерся но не из памяти))). Поставил новый наконечник считал 23 закрепил проверил, все чётко, проверил разогнался.доволен как ёж…но по резьбе из заднего кронштейна КПП все таки подтекает, надо менять м8 на м10 но сколько возьмут в сервисе и стоит ли лезть, зимой наверно не сильно будет течь…или как?сколько берут в сервисах за обломыша и перерезания резьбы?

Цена вопроса: 460 ₽ Пробег: 136500 км

www.drive2.ru

Замена шаровой опоры ВАЗ 2107 своими руками

1. Первым делом, разумеется, необходимо снять колесо.

2. Далее, используя щетку по металлу, очистите крепления шаровых опор.

3. Обработайте все соединения, которые будете откручивать (как показано на фото), используя проникающую жидкость для резьбовых соединений WD-40 или аналогичную.

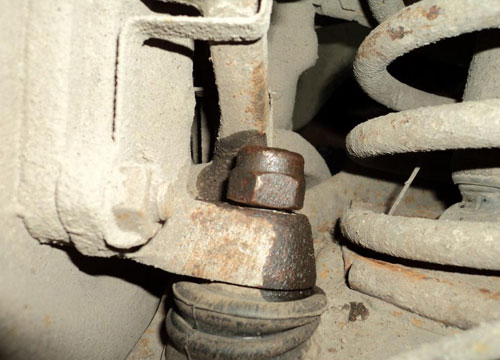

4. Возьмите ключ на «22» и открутите гайки верхней и нижней шаровых опор примерно на полтора-два оборота.

5. Теперь установите специальный съемник для шаровых опор.

6. Как правило, за один прием, получается вытянуть сразу две шаровых опоры: первой «отстреливает» верхняя, а потом нижняя. Если по каким-то причинам шаровая не поддается и остается на месте, то используя стальную выколотку и молоток, можно помочь ей выйти. Удары наносить необходимо по выступу, который на поворотном кулаке.

7. Когда шаровые опоры ВАЗ 2107 удалось выпрессовать — открутите крепежную гайку верхней шаровой и достаньте шаровую опору из кулака.

8. Если палец прокручивается — зажмите рычаг, используя монтажку.

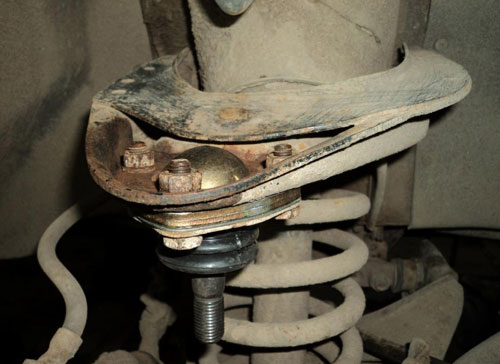

9. Открутите крепление шаровой опоры к верхнему рычагу.

10. Теперь можете снять шаровую.

11. Далее нужно аккуратно очистить посадочное место шаровой  опоры на рычаге, при этом внимательно приглядитесь к рычагу, нет ли на нем каких-либо повреждений или трещин.

12. Снимите уплотнительную шайбу со старой шаровой опоры и установите ее на новую шаровую.

13. Перед тем как установить шаровую опору, ее необходимо тщательно смазать, для этого используйте смазку ШРБ-4, «Литол-24».

14. Установите пыльник вместе с шайбой.

15. Теперь можно закручивать шаровую к рычагу. Установите шаровую в кулак и затяните гайку.

16. Открутите гайку нижней шаровой, почти всегда палец начинает прокручиваться, чтобы избежать этого, установите монтажку между кулаком и тормозным щитом, затем сделайте боковой натяг в соединении пальца и кулака.

17. Если не помогло — установите в зазор между нижним рычагом и кулаком разводной ключ и с его помощью удерживайте палец от прокручивания.

18. Гайка откручена, можно поднимать кулак наверх. В разрез между верхней частью кулака и нижним рычагом  установите ключ на «22», это сделает дальнейшую работу более удобной.

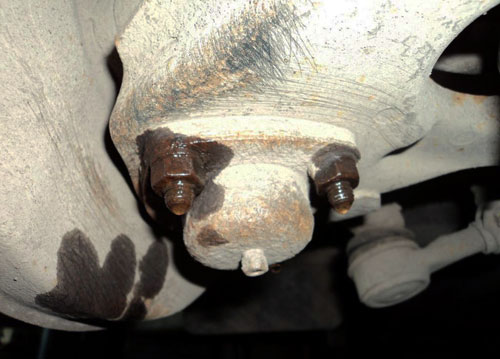

19. Открутите шаровую опору ВАЗ 2107 от рычага.

20. Опять-таки внимательно осмотрите рычаг и посадочное место, затем очистите последнее от ржавчины и грязи.

21. Возьмите новую шаровую опору и проверьте наличие смазки в нижней части. Для этого используйте ключ на «7», открутите им заглушку.

22. Если смазки не оказалось, наполните шаровую смазкой, используя медицинский шприц без иглы.

23. Установите шаровую опору на место снизу рычага и прикрутите ее к кулаку.

Вот и все! Новые шаровые опоры успешно установлены, следовательно можно сделать вывод, что самостоятельная замена шарововых опор — прошла успешно! Всего вам доброго, дерзайте и у вас непременно все получится!

Эксклюзив

У каждого производителя специального инструмента и оснастки имеются свои, оригинальные разработки, позволяющие упростить самые распространенные операции по ремонту и обслуживанию подвижного состава. Тем самым сокращается время их выполнения и обеспечивается высокая производительность. Например, инженерами Kukko был спроектирован съемник KS-204-30, предназначенный для демонтажа тормозных трещоток с автоматическим регулированием зазора производства известных фирм. Они устанавливаются на большинстве моделей коммерческой техники. Особенность приспособления заключается в наличии поперечной регулируемой струбцины, предназначенной для жесткой фиксации захватывающих лап. Она позволяет четко зафиксировать трещотку перед демонтажем, который длится считанные секунды, несмотря на отсутствие гидропривода. Последний, кстати, значится в списке опций к данному приспособлению, но, как показывает практика, абсолютно не нужен.

Проведение ремонтных работ

Чтобы провести ремонт, необходимо поднять обслуживаемую сторону автомобиля. Сначала вывесить колесо, затем снять его. После этого установите автомобиль на надежную опору – не оставляйте его никогда на одном лишь домкрате. Риск того, что машина упадет, очень большой. Ключом на 22 выкрутите гайку, которой проведена фиксация пальца.

Замена шаровых опор на ВАЗ 2110, как и на всех остальных автомобилях с передним приводом, не может пройти успешно без специального съемника. Цена его в магазинах составляет 300-400 рублей, а пользы он принесет намного больше. Выбивать шаровую молотком или ломом – это очень сложное занятие.

ПОДРОБНОСТИ: Тормозная система ваз 2110 — Всё об автомобилях Лада ВАЗ

Доходило до того, что за неимением съемника пришлось и бить палец, и ломом его мучить. В итоге сбросил с шеи жабу и решил поехать в магазин, но палец расплющился и невозможно было накрутить гайку (которая тоже была сплющена, так как первое время не до конца ее скручивал).

Без этой гайки пришлось ехать по ухабам и ямам (благо дороги у нас идеально «ровные») в магазин. Боялся, что ляжет колесо, выскочит палец. Но этого не произошло, путь в общей сложности около 7-8 км. (в обе стороны) по грунтовым дорогам и асфальтированным выдержал.

От тех нагрузок, которые дорога на шаровую опору ВАЗ 2110 оказывала, палец не выскочил, но зато пропал стук (видать, забил корпус). Значит, вам потребуется для ремонта:

1. Съемник шаровой для переднеприводных автомобилей ВАЗ.
2. Ключ на «19» для выкручивания ступичных болтов.
3. Домкрат.
4. Ключи на «17» и «22».
5. Комплект для замены шаровой (в придачу к ней пыльник и гайка при необходимости, а также болты креплений с граверными шайбами).
6. Небольшое количество смазки ШРУС или Литол-24.

Теперь можно приступить к ремонту, займет это минут 10, может даже меньше. Вот такая стратегия:

1. Болты крепления колеса ослабляете.
2. Приподнимаете и снимаете колесо.
3. Выворачиваете руль в сторону (для удобства).
4. Ключом на «22» выкручиваете гайку с пальца шаровой опоры ВАЗ 2110.
5. Ключом на «17» выкручиваете два болта крепления корпуса шаровой к ступице.
6. Надеваете съемник и вкручиваете его ось до тех пор, покуда палец не выйдет из отверстия в ступице.
7. В пыльник новой шаровой набиваете небольшое количество смазки.
8. Устанавливаете шаровую, наживляете гайку и два болта.
9. Затягиваете все резьбовые соединения.
10. Устанавливаете колесо.

Вот и все, замена шаровой опоры на ВАЗ 2110 завершена, своими руками сделать это оказалось очень просто. На левой и правой сторонах автомобиля работы проводятся одинаково, поэтому нет смысла описывать ремонт каждой отдельно.

Съемник винтовой для снятия шаровых пальцев

Основные детали съемника изготовлены из стальной полосы сечением 18×3 мм общей длиной 460 мм. Также подойдет и круглый пруток диаметром 18 мм, но его нужно доработать: от фрезеровать или сточить напильником с противоположных сторон параллельные грани с расстоянием между ними 13 мм. Для изготовления съемника потребуются, кроме обычных инструментов (ножовка по металлу, напильники, пассатижи и др.), «болгарка» и сварочный аппарат.

Конструкция съемника несложная и понятна из рисунка и фотографий.

Планка (верхняя деталь) сварена из двух полос сечением 18×13 мм (хотя можно подобрать и одну, таких же размеров). Длина каждой полосы — 95 мм. В планке, почти по центру, выполнено резьбовое сквозное отверстие М12, а у конца вырезан паз длиной 20 мм, шириной 13 мм и глубиной 2 мм под фиксирующий винт М12х55 (чтобы планки не поворачивались одна относительно другой). Клиновая вилка (нижняя деталь) сварена из трех полос: две полосы длиной по 95 мм по краям, в середине — полоса длиной 55 мм. На заготовках в местах сварки предварительно снимаем фаску 3×45° по всей длине. Сварные швы следует обстучать и зачистить.

Снизу передней стороны нижней вилки делаем скос, получая односторонний клин. Опять, почти по центру, как и в планке, выполняем сквозное резьбовое отверстие М12, а у конца — М10 — под фиксирующий винт М 10×55.

И последняя деталь — втулка длиной 40 мм внутренним и наружным диаметром 13 и 18 мм соответственно. Втулку можно заменить набором гаек М14.

Принцип работы съемником простой. С шарового пальца скручиваем гайку и заводим вилку под рычаг, планка при этом упирается в торец шарового пальца. Фиксирующим винтом регулируем высоту. Силовой винт закручиваем до упора с усилием, но переусердствовать (затягивать слишком сильно) не следует, лучше подождать немного -палец может выйти из конического отверстия рычага сам. При необходимости стукнете молотком сверху по вилке.

2.3.Расстановка оборудования

При расстановке оборудования нужно учесть его особенности, соблюсти технику безопасности, обеспечить легкий доступ к нему рабочих.

Все оборудование должно находиться в отведенных ему по плану местах и быть возвращено на них, если вид работы предполагал их использование с перемещением. Между оборудованием должно быть достаточное расстояние, чтобы не затруднять перемещение персонала по участку, обеспечить легкий и безопасный доступ для использования оборудования. Оборудование с электрическим, пневматическим, гидравлическим приводами должно иметь подключение к соответствующим сетям, магистралям или приборам.

Ко всему прочему участок должен быть оснащен вытяжной вентиляцией и хорошо освещен.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

2. Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.

3. В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.

Съемник колесных ступиц

Пример второй — как съемники облегчают ремонт ходовой части машин. Автопарк России после спада продаж в кризисные 2008–2009 годы достаточно стар, несмотря на оживление продаж коммерческой техники в 2010–2011 годы. При проведении ремонтных работ ходовой части старых и запущенных экземпляров техники ремонтники часто сталкиваются с проблемой демонтажа колесных ступиц. Разборка данного узла требует сноровки, аккуратности и осложняется значительным весом деталей. Особенно эта проблема встает остро, когда речь идет о ступицах ведущих мостов грузовиков. Чтобы облегчить работу, применяют специальные приспособления. Например, в линейке продукции германской фирмы Kukko есть достаточно простой, но функциональный съемник KS-10G с гидравлическим приводом. В его комплект входят: гидравлический цилиндр с ручным приводом, развивающий усилие 10 тонн, кованые тянущие конусы диаметром 300 и 350 мм и шесть силовых, опять-таки кованых, кронштейнов для крепления приспособления к колесным шпилькам.

Съемник собирается и устанавливается на демонтируемую ступицу за считанные минуты. При этом гидравлический цилиндр вворачивается в тянущий конус, подходящий по размеру к ступице. Как показывает практика, двух вариантов конусов (300 и 350 мм) достаточно для того, чтобы обеспечить установку съемника на ступицу практически любого коммерческого автомобиля. Для приведения приспособления в действие достаточно равномерно вращать винт, воздействующий на поршень гидроцилиндра. Плавное нарастание усилия и равномерный, постепенный сдвиг ступицы с цапфы позволяют мастеру чутко контролировать процесс демонтажа. Ну и, разумеется, под напором двадцати тонн никакая ступица не устоит.

Устранение деформации деталей

При изгибе любого элемента есть два пути:

1. Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
2. Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.
