Шлифовальный станок своими руками

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

Дисковый

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

• Опорную площадку с подставкой для электродвигателя.
• Подставку или рабочий стол.

Мнение эксперта
Левин Дмитрий Константинович

Как правило, изготавливают фанерные диски, которые устанавливают на вал с помощью муфты и резьбового крепления. Этот узел придется заказать у токаря. Высота стола должна быть такой, чтобы крепление диска находилось ниже его плоскости.

Ленточный

Для сборки такой шлифовальной установки надо действовать поэтапно:

1. Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
2. Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
3. Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
4. Изготовить устройство для перемещения «утюжка».
5. Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
6. Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Выбор материала

В домашних условиях проще всего изготовить станок из древесины. Однако, следует учитывать, что она имеет малый вес и не способна погасить биения станка. Поэтому понадобится высокая жесткость соединений и прочное крепление станины к полу. Другой вариант — металлическая станина из уголка, швеллера или двутавра.

Такой станок массивнее, тяжелее, вибрация и биения будут легче гаситься. Однако, понадобятся сварочные работы, нарезка заготовок и прочие действия с металлом, что доступно не всем. Окончательный выбор определяется возможностями и предпочтениями владельца.

Изготовление шлифмашинки из жесткого диска

Сейчас не проблема достать сломанный винчестер от компьютера (но круг должен раскручиваться) и старый компьютерный блок питания. Если дома нет, то в любом пункте ремонта их продадут за копейки.

Такой прибор будет негабаритным, для мелких деталей. Делается он просто: диск разбирается, на крутящуюся плоскость наклеивается абразив, подключается к блоку питания – прибор готов. Его необходимо закрепить на верстаке для устойчивости, можно оснастить регулятором, сервотестером для регулировки оборотов и выключателем.

Угловая шлифовальная машинка своими руками изготавливается из болгарки, достаточно сделать необходимую насадку-круг из абразива. Можно сделать, конечно, ее с нуля, выбрав необходимый электромотор, поместив его в кожух, приделав ручки. Но необходимо помнить о безопасности работы с таким инструментом.

Ленточная шлифовальная машина, станок. Такие приборы состоят из:

• рабочий орган: абразив, два барабана, ведущий и ведомый. В станке барабанов может быть больше;
• электродвигатель;
• кожух, основа станка, каркас, столик.

Машинка своими руками оборудуется функцией изменения скорости, лента может размещаться как вертикально, так и горизонтально.

Этапы изготовления шлифмашины-станка ленточного устройства

Это:

• подготовка;
• оборудуют основу-каркас под станок, она жесткая и устойчивая;
• подбирают столешницу, чем она больше, тем можно обрабатывать детали больших размеров;
• фиксируют стойки с натяжными деталями и крутящими барабанами;
• фиксация двигателя и барабанов, установка абразивной ленты.

Чтобы производить обработку крупных деталей, делают габаритный станок. Для этого берут электродвигатель, хорошо подойдет от отслуживших, достаточно мощных бытовых приборов как-то стиральная машинка.

Размеры листа не указываете, поскольку они в любом случае выходят из индивидуальных предпочтений и наличия материалов, может быть, например, 500х180х30 мм, больше или меньше. В листе фрезеруется вырез для мотора, все это крепится к станине, необходимые отверстия под крепления насверливаются. Все части, а особенно двигатель, должны плотно крепиться, чтобы было как можно меньше вибрации.

Мотор можно не оборудовать редуктором, если он достаточно мощный. Машинка своими руками создается из двух барабанов, один твердо фиксируется на валу, другой натяжной ним можно регулировать степень натяжения.

Каркас создается из толстых деревянных деталей, но можно с металлических. Если есть подходящий металл и инвертор для сварки, его можно сварить. Плиту для опоры производят из толстой фанеры, беру несколько листов, подойдет также текстолит.

Второй вал со скосом, так лента будет плавно прикасаться к столу. Для барабанов берут несколько листов ДСП, их склеивают и обтачивают до необходимого диаметра, по центру делают их толще на несколько мм, так лента будет хорошо держаться. Для шпинделей барабанов берут однорядные шариковые подшипники. Абразивная лента производит свое движение по станине, на которой крепится.

Виды деревообрабатывающих станков

В настоящее время существуют многочисленные типы шлифовальных станков, которые предназначены для выполнения различного рода работ с древесиной. Они отличаются своей конструкцией, предназначаются для бытового и промышленного использования. Можно с легкостью подобрать как узкоспециализированные модели, так и универсальные станки, которые предназначены для комплексной обработки древесины.

Дисковые агрегаты

Рабочая поверхность у выполненных своими руками шлифовальных станков по металлу и дереву выполнена в виде островного металлического диска, на который крепится абразив. Благодаря своей простоте конструкции и универсальности использования оборудование этого типа получило сегодня широкую популярность на рынке.

Состоит такой станок из электромотора, на ось которого надевается круг с закрепленной рабочей поверхностью. На рабочую ось крепятся абразивные насадки и шлифовальная бумага, которая позволяет осуществлять обработку деревянных заготовок. Несмотря на простоту конструкции, такие станки отличаются универсальностью использования, могут выполнять качественную обработку древесины, придавая заготовкам идеально ровную и гладкую поверхность.

К преимуществам плоскошлифовальной техники относится:

• Универсальность использования.
• Эффективность.
• Надежность.
• Простота конструкции.

Особенностью оборудования этого типа является возможность регулировки скорости обработки деревянных заготовок без изменения показателя числа оборотов рабочего элемента. При работе с таким станком можно перемещать заготовку по радиусу круга, что и позволяет изменять интенсивность обработки изделий. На периферии диска линейная скорость будет выше, что позволяет существенно ускорить и упростить обработка древесины. А вот внутри круга, где линейная скорость ниже, выполняется финишная шлифовка со снятием тончайшего слоя древесины.

Ленточные установки

Ленточные плоскошлифовальные станки имеют два вала, между которыми натянута непрерывная лента наждачной бумаги. Обработка заготовок производится путем воздействия на них наждачной бумаги, которая снимает тонкую стружку с деревянных заготовок, придавая им идеально ровную гладкую поверхность. Рабочая поверхность у тарельчатых машинок может быть вертикальной и горизонтальной, при этом отдельные модели позволяют изменять направление движения ленты. С помощью такого оборудования можно осуществлять обработку изделий большой длины, выравнивая их торцы. Простота конструкции позволяет изготовить своими руками ленточную шлифовальную машину для бытового использования.

Барабанные модели

Основное назначение агрегатов этого типа — это горизонтальное выравнивание с использованием фуганка. Этот тип оборудования применяется преимущественно в промышленных цехах, что объясняется сложностью его конструкции и узкой специализацией барабанных агрегатов. С помощью шлифовальных барабанных станков изготавливаются и обрабатываются деревянные однотипные изделия с одинаковой толщиной.

Шлифовальные машинки виды и предназначение

Ленточные приборы. Такая машина работает по иному принципу. Лента абразивного материала (наждачная бумага), склеенная в кольцо, вращается на шпинделях. При работе с ней не нужно применять большие усилия, так как вращение ленты достаточно быстрое. В таких машинах есть функции регулирования скорости, система плавного пуска. Для более точных работ ленточные машинки имеют опорную раму. При работе такого инструмента возникает много пыли, поэтому часто у них есть пылесборник или возможность подключения к пылесосу. На шпиндели можно крепить различные насадки.

Эксцентриковое устройство. Это самый универсальный тип среди шлифмашинок. Оно может обрабатывать почти любые поверхности и материалы. Для изогнутых плоскостей такое устройство идеально подходит. Оно имеет круглую платформу. Вращающийся абразив крепится специальными зажимами или на липучку. Подошва машинки совершает одновременно и вращательные, и вибрирующие движения.

Угловые шлифмашинки. Они бывают электромеханические и пневмоприводные. Достаточно универсальны, могут резать, шлифовать, чистить поверхности из камня, металлов. Прибор очень похож на болгарку, в основном это и есть болгарка, но со специальными кругами.

Прямые шлифмашинки выполняют мелкие работы с высокой точностью обработки. Шпиндель располагается параллельно каркасу, как стержень ручки. Такие машинки имеют маленький вес и размеры, ими можно производить манипуляции одной рукой. Главное их назначение – шлифование углов, обработка кромок и небольших плоскостей, таких как планок и перемычек. Они выглядят, как толстая ручка, ими наносят гравировки, режут и полируют небольшие предметы.

Многофункциональные шлифмашинки. Они могут совмещать в одном приборе несколько видов устройств, например, вибрационную и ленточную машинку, с помощью заменяемых насадок.

Как сделать ленточно-шлифовальный станок

Основой станка является мощная станина, способная выдержать вес всего оборудования и выполнять функцию демпфирования возникающей вибрации. Каркас станины лучше всего скреплять с помощью сварки. Сверху крепится плита. В качестве такой плиты выбирают ДСП толщиной не менее 22 мм.

На станине закрепляют электродвигатель. Мощность двигателя должна быть не ниже рассчитанной. Количество оборотов должно составлять минимум 1500об/мин. На якорь крепится редуктор для передачи вращения к ведущему барабану. Требуемый диаметр напрямую зависит от скорости вращения двигателя. Он определяет скорость движения ленты в момент трения о поверхность детали.

В качестве примера можно привести следующие соотношения. При скорости движения ленты равной 20м/сек – диаметр должен быть равен 20 см. Для предотвращения эффекта проскальзывания на барабаны одевают резиновые чехлы. Площадку для установки барабанов целесообразней изготовить под небольшим наклоном. Это позволит создать плавный контакт ленты во время движения с обрабатываемой поверхностью.

Если планируется обработка деталей из различной древесины, целесообразно предусмотреть возможность изменения скорости вращения барабана. Приведенная методика показывает, что шлифовальный станок своими руками собирается достаточно легко.

Из чего сделать станину

Каркасом, к которому крепятся все остальные элементы станка, является мощная станина. Она должна иметь большой запас прочности, иметь хорошие массогабаритные характеристики. Её изготавливают из листовой стали толщиной более 5мм.

Для удобства дальнейшей работы необходимо произвести разметку рабочей площадки. Для её крепления делают три отверстия. Затем тремя болтами крепят её к станине.

Выбор и установка двигателя для станка

Проведенные расчёты и опыт эксплуатации такого рода агрегатов показывают, что двигатель должен обладать мощностью не менее 2,5 кВт. Частота вращения вала должна составлять 1500 об/мин и более. От скорости вращения двигателя в значительной степени зависит скорость движения абразивной ленты. Это серьёзно влияет на качество обработки. В свою очередь скорость движения ленты влияет на диаметр барабанов.

Двигатель для шлифовального станка

В качестве готового устройства можно использовать двигатель, который устанавливается на стиральных машинах. Можно подобрать двигатель и от других хозяйственных агрегатов, например мощного насоса или другого устройства подходящего по мощности и количеству оборотов.

Ведущий и ведомый барабаны

Ведущий барабан крепко фиксируется на шкив электродвигателя. Ведомый барабан закрепляется на отдельной оси. Для обеспечения его свободного вращения между валом и барабаном крепятся подшипники.

Шлифовальная лента своими руками

Абразивные ленты для таких станков имеют матерчатую основу. В качестве основы используется бязь или аналогичная по плотности ткань. На поверхность материи с одной стороны с помощью специального клея наносится абразивная крошка. В зависимости от величины зерна этой крошки она подразделяется на крупные, средние, мелкие и нулёвки.

В принципе такую ленту можно изготовить самостоятельно. Выбрав необходимую ткань и нанеся на неё абразивный порошок требуемой фракции. Нанеся клей на поверхность материи, и посыпав её этим порошком можно получить шлифовальную ленту необходимых размеров. Однако следует признать, что современная промышленность выпускает такой широкий ассортимент таких расходных материалов, что лучше воспользоваться заводской.

2 Разновидности станков

Если говорить о шлифовальных станках вообще, их классификация производится исходя из двух параметров: область применения и выполняемые функции.

По области применения станки бывают:

• круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
• плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
• внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
• специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

• обрезка и зачистка;
• заточка;
• шлифовка.

2.1 Делаем барабанный станок своими руками

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И так, нам понадобится:

1. Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
2. Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
3. Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
4. Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

Делать своими руками транспортерную ленту мы не будем. Это возможно, но в этом нет необходимости. Подача на самодельных станках, как правило, осуществляется вручную.

2.2 Делаем барабан

Прежде, чем приступить к изготовлению самого барабана, нужно четко понять, какие функции будет выполнять наша машина. Дело в том, что чем меньше размер цилиндра, тем легче и быстрее он будет вращаться двигателем от дрели.

Для изготовления шлифовального барабана нам понадобится кусочек чего угодно, что имеет цилиндрическую форму, нужной длинны и диаметра. Это может быть деревянный брус с круглым сечением, труба ПВХ, металлическая труба и многое другое.

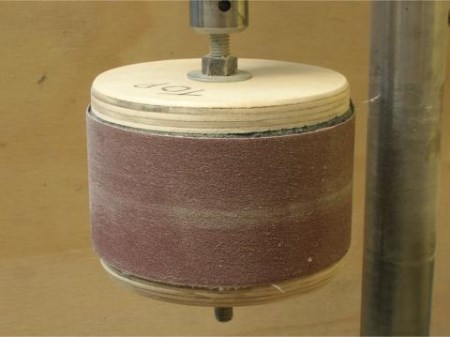

Самодельный рабочий барабан шлифовальной машины

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

1. Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
2. Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
3. Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
4. Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
5. Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
6. На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

2.3 Собираем станок

Чтобы собрать станок нужно:

1. Установить стойки на станину.
2. Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
3. Подсоединить к барабану двигатель с помощью ременного или цепного привода.
4. Можно приступать к работе.

Виды

Существует много типов шлифовальных машинок по дереву. Они выполняют похожие функции, но отличаются итоговым результатом. На рынке можно встретить профессиональные, ручные маленькие шлифмашинки, барабанные, круговые, плоские, электрические, дисковые. Все они прекрасно выполняют свои задачи и являются незаменимыми приборами и в бытовых нуждах, и в сфере профессионалов.

Основные виды инструментов для обрабатывания дерева.

УШМ

Применение болгарки для работы, что связана со шлифовкой и обработкой поверхности из дерева, популярно многие годы. Это довольно функциональный инструмент, который с легкостью выравнивает материалы с крупными габаритами. Из недостатков работы такого устройства можно выделить не идеальную ровность поверхности по итогу работы. УШМ станет отличным вариантом для срубов, но не для столярных работ. Это круговая дисковая машинка, насадки которой с легкостью меняются.

Ленточная

Ленточная машинка для шлифования названа так благодаря присутствию наждачной бумаги, что имеет форму ленты. Последняя осуществляет безпрерывные движения благодаря присутствию роликов. Такой вид инструмента стоит применять при черновых выравниваниях материалов. Чтобы поверхность была идеально обработанной, потребуется использовать дополнительное оборудование. Царапины продольного типа можно устранить при помощи ступенчатой шлифовки при неоднократной смене зернистости. К главным преимуществам инструмента ленточного типа можно отнести хорошую производительность. Из недостатков можно выделить невозможность достать все элементы конструкции, например, углы.

Вторым минусом считается довольно большой вес машинки, что вызывает определенные сложности при работе. Также шлифмашинка довольно шумная, поэтому необходимо надевать наушники во время ее использования. Для небольшой глубины борозд водить инструмент стоит вдоль по волокнам. Мелкие недостатки ленточного прибора являются незначительными, так как аппарат функциональный и производительный, поэтому довольно востребован у потребителя.

Орбитальная

Орбитальная машинка оснащена основой круглого вида и липучкой, где происходит крепление наждачки. Диски для такой машины можно с легкостью заменить. Подошва оснащена множеством отверстий, через которые происходит выход пыли. Сбор сора происходит в мешки и контейнеры с кассетным типом. Функционирование орбитального аппарата основано на вращательных движениях. Благодаря такой работе обеспечивается оптимальная скорость работы по дереву. Во время использования инструмента совершаются спиральные и орбитальные движения платформы. Этот тип инструмента имеет малый вес, не шумит, прост в пользовании.

Даже углом машинки можно обработать труднодоступное место, например, выемку, вырезку. Обработка большой деревянной поверхности также под силу шлифмашинке орбитального типа. Установив на нее наждачную бумагу с крупными зернами, агрегат можно применять для грубых и промежуточных шлифовок. Скорость немного уступает предыдущему варианту, но пользователи отмечают, что ее вполне достаточно. К недостаткам инструмента можно отнести невозможность обрабатывать дерево по углам.

Вибрационная

Этот инструмент оснащается подошвой в виде прямоугольника или треугольника. При его работе происходят движения по кругу, устройство вибрирует. Этот вид инструмента является отличным вариантом для чистовой отделки, под лакировку, перед окрашиванием. Оно отличается невысоким уровнем производительности. Машинка, что оснащена прямоугольной платформой, способна обработать значительные площади материалов, но она не дает возможности зашлифовать дерево около стены или вертикальной поверхности. Вариант с треугольной платформой идеален для углов и труднодоступных мест.

Осциляционная

Устройство не относится к шлифовальным машинам по дереву, но может выполнять их функции. Инструмент имеет такую возможность шлифовки, которая не присуща другим шлифмашинкам. При установке треугольной платформы для шлифования устройство способствует обработке поверхностей в углах и труднодоступных местах. К возможностям машины относится не только удаление дерева, но и клея с поверхности.
