Солнечная батарея своими руками

Делаем своими руками

Ниже мы рассмотрим, как сделать солнечную батарею для зарядки телефона.

Что будем собирать

Технические параметры и конструкционные составляющие для зарядного устройства следующие:

• Выходная мощность – 20 Ватт.
• Конструкционные составляющие: две панели с характеристиками 12 V-10W. Габариты 30х35 см, а в разложенном виде 35х60 см.
• Стабильное выходное напряжение 14 V – 20 W.
• Еще одним элементом зарядки будет встроенный аккумулятор с характеристиками – 14,8 V – 4,3 А-ч. Данных параметров хватит для работы ноутбука.
• Выходы USD, каждый из которых обладает параметрами 5V – 4,3 А-ч.

Необходимые материалы

Солнечную панель для зарядки телефона своими руками необходимо взять в количестве двух штук.

Если материальные возможности поджимают – это могут быть панели китайских производителей, они намного дешевле;

1. Если зарядка создается в виде книги, то нужна петля для соединения панелей.
2. Необходимы USB-гнезда.
3. Яркие диоды в количестве двух штук. Необходимы для световой индикации зарядки устройства.

Этапы сборки зарядки

Собирается устройство довольно просто:

• Необходимо соединить фотоэлементы между собой, а после закрепить их на какой-либо жесткой подставке.
• После этого необходимо припаять кабель с двумя жилами к выходу солнечных батарей, а другой конец к зарядному кабелю от устройства.
• Для того чтобы уберечь зарядку от обратного процесса припаивается диод Шоттка на плюсовую клемму солнечной панели.
• Далее идет припаивание аккумулятора. Осуществлять спайку необходимо с одноименными солнечными клеммами.

Как пользоваться

Перед первым использованием устройства необходимо зарядить встроенный аккумулятор (если он есть) от сети. После полной зарядки можно начинать эксплуатацию гаджета с его подпиткой электроэнергии от аккумулятора.

Когда заряд иссякнет, солнечная батарея помещается под солнечные лучи и накапливает весь потраченный заряд за определенный период. Время зарядки зависит от характеристик аккумулятора и площади фотоэлемента.

Классификация фотоэлектрических модулей

Солнечные электростанции различаются по интенсивности и принципу действия встроенных фотоэлектрических элементов. Некоторые модули значительно проигрывают в мощности, однако, меньше стоят. Отличаются методом изготовления из кремния деталей и бывают:

• тонкопленочные, являющиеся недорогими и маломощными модулями. Ключевым компонентом в этой батарее является пленка, изготовленная из аморфного кремния. Она занимает большую площадь батареи, однако, энергию генерирует в малом количестве. При установке монтируется как на крышу, так и на любые поверхности;
• полимерные, изготовленные их кремневодорода. Силан наносят на подложный изоляционный материал батареи. Кроме того полимерный элемент можно нанести на мягкую подложку, поэтому монтировать аморфную станцию можно на любой неровной поверхности;
• монокристаллические, имеющие собственный надежный корпус, защищенный от попадания влаги и пыли. Благодаря одиночным кристаллам отличаются надежной генерацией энергии в течение большого промежутка времени. Стабильные в работе модули, которые чаще всего устанавливаются в России, Украине и Белоруси;
• мультикристаллические, изготовленные из солнечных элементов со множеством разнонаправленных кристаллов. Меньше подвержены воздействию высокой и низкой температуры. Однако для генерации энергии этим батареям нужна большая площадь.

Собирают солнечные модули только из фотоэлектрических элементов одного размера. В противном случае максимальная мощность тока маленьких пластин будут ограничивать работу крупных.

Солнечная батарея своими руками из подручных средств и материалов в домашних условиях

Несмотря на то, что мы живём в современном и быстроразвивающимся мире – покупка и монтаж солнечных батарей остаётся уделом обеспеченных людей. Стоимость одной панели, которая будет вырабатывать всего лишь 100 Ватт варьируется от 6 до 8 тысяч рублей. Это не считая ещё то, что отдельно надо будет покупать конденсаторы, аккумуляторы, контроллер заряда, сетевой инвертор, преобразователь и другие вещи. Но если у вас нет большого количества средств, а хочется перейти на экологически чистый источник энергии то у нас для вас есть хорошие новости – солнечную батарею можно собрать в домашних условиях. И если следовать всем рекомендациям, КПД у неё будет не хуже, чем у собранного в промышленных масштабах варианта. В данной части мы рассмотрим пошаговую сборку

Также уделим внимание материалам, из которых можно собрать солнечные панели

Из диодов

Это один из самых бюджетных материалов. Если вы собрались делать солнечную батарею для дома из диодов, то помните, что с помощью данных компонентов собираются лишь небольшие солнечные батареи, способные запитать какие-либо незначительные гаджеты. Лучше всего подойдут диоды Д223Б. Это диоды советского образца, которые хороши тем, что имеют стеклянный корпус, из-за размера обладают высокой плотностью монтажа и имеют приятную цену.

Затем подготовим поверхность для будущего размещения диодов. Это может быть деревянная дощечка или любая другая поверхность. В ней требуется проделать отверстия на протяжении всей её площади Между отверстиями надо будет соблюдать расстояние от 2 до 4 мм.

После берём наши диоды и вставляем алюминиевыми хвостиками в данные отверстия. После этого хвостики требуется загнуть в отношении друг к другу и спаять для того, чтобы при получении солнечной энергии они распределяли электричество в одну “систему”.

Наша примитивная солнечная батарея из стеклянных диодов готова. На выходе она может давать энергию в пару вольт, что является неплохим показателем для кустарной сборки.

Из транзисторов

Этот вариант уже будет более серьёзный, чем диодный, но всё равно является образцом суровой ручной сборки.

Для того, чтобы сделать солнечную батарею из транзисторов вам понадобятся для начала сами транзисторы. Благо их можно купить практически на любом рынке или в магазинах электронной техники.

После покупки вам потребуется срезать крышку у транзистора. Под крышкой прячется самый главный и нужный нам элемент – полупроводниковый кристалл.

Далее подготавливаем каркас нашей солнечной батареи. Можно использовать как дерево так и пластик. Пластик, конечно, будет лучше. В нём сверлим отверстия для выводов транзисторов.

Затем вставляем их в каркас и спаиваем их между друг другом соблюдая нормы “ввода-вывода”.

На выходе такая батарея может давать мощность, которой хватит на осуществление работы, к примеру, калькулятора или маленькой диодной лампочки. Опять же такая солнечная батарея собирается чисто ради забавы и не представляет собой серьёзный “электропитательный” элемент.

Из алюминиевых банок

Данный вариант уже является более серьёзным в отличие от первых двух. Это тоже невероятно дешёвый и эффективный способ получить энергию. Единственное, на выходе её будет гораздо больше, чем в вариантах из диодов и транзисторов и она будет не электрическая, а тепловая. Всё что вам надо – большое количество алюминиевых банок и корпус. Хорошо подходит корпус из дерева. В корпусе лицевая часть должна быть закрыта оргстеклом. Без него батарея не будет эффективно работать.

Затем с помощью инструментов на дне каждой банки пробиваются три отверстия. Наверху в свою очередь делается звездообразный вырез. Свободные концы загибаются наружу, что необходимо для того, чтобы происходила улучшенная турбулентность нагретого воздуха.

После данных манипуляций банки складываются в продольные линии (трубы) в корпус нашей батареи.

Затем между трубами и стенками/задней стенкой прокладывается слой изоляции (минеральная вата). Затем коллектор закрывается прозрачным сотовым поликарбонатом.

Принцип действия солнечного элемента

Строение простого солнечного элемента и основной принцип его действия следующие. Берется обычный полупроводник — две пластины, присоединенные друг к другу. Они изготовлены из кремния с добавлением в каждую из них определенных примесей, благодаря которым получаются элементы с нужными свойствами: первая пластина имеет избыток валентных электронов, у второй же, наоборот, их недостаточно. В итоге, в полупроводнике есть слой отрицательно заряженный и слой положительно заряженный, т.е. слои «n» и «p».

На самой границе соприкосновения этих пластин находится зона запирающего слоя. Этот слой препятствует переходу избыточных электронов из слоя «n» в слой «p», где электронов не хватает (места с отсутствующими электронами называют дырками). Если подключить к подобному полупроводнику внешний источник питания («+» к «p» и «-» к «n»), то внешнее электрическое поле заставит электроны преодолеть замыкающую зону и через проводник потечет ток.
Нечто подобное происходит и при действии солнечного излучения на солнечный элемент. Когда фотон света влетает в слои «n» и «p», он передает свою энергию высвобождаемым электронам (находящимся на внешней оболочке атомов), а на их месте появляется дырка. Электроны с полученной энергией свободно преодолевают запирающий слой полупроводника и переходят из слоя «p» в слой «n», а дырки, наоборот, переходят из слоя «n» в слой «p».

Этому переходу электронов их области «p» в область «n» и дырок из области «n» в область «p» также способствуют электрические поля положительных зарядов, находящийся в зоне «n» проводника и отрицательных — в зоне «p», которые будто втягивают в себя, одни — электроны, другие — дырки. В итоге, слой «n» приобретает дополнительный отрицательный заряд, а «p» — положительный. Результатом этого явления будет появление в полупроводнике разности потенциалов (напряжения) между двумя пластинами близкой к 0.5 В.

Сила электрического тока, который может генерировать солнечный элемент, изменяется пропорционально количеству захваченных поверхностью фотоэлемента фотонов. Этот показатель, в свою очередь, также зависит от множества дополнительных факторов: интенсивности светового излучения, площади фотоэлемента, времени эксплуатации, КПД устройства, зависит от температуры (при ее повышении, проводимость фотоэлемента значительно падает).

Вот почему нужно помнить о следующем: солнечные элементы (фотоэлементы, батареи) не способны быть очень мощными, они не могут работать в непрерывном режиме (через естественную смену дня и ночи), для стабилизации основных параметров — силы тока и напряжения — появляется необходимость в использовании дополнительных устройств (стабилизаторы, аккумуляторы и т.д.).

Но как дополнительный источник электроэнергии они прекрасно могут использоваться в тех местах, где требуются небольшие мощности и нет возможности подключится к городской электромагистрали. При совмещении работы солнечного элемента и электрического аккумулятора, получается полностью автономная система электроснабжения, которую можно использовать в районах с хорошей солнечной освещенностью и потребностью в малых электрических мощностях.

Как расположить для улучшения КПД

Так как КПД зависит в первую очередь от света, при выборе места под ваше устройство необходимо пользоваться следующим принципом: установку стоит проводить как можно выше. Именно поэтому устройства располагают чаще всего на крыше здания. Однако иногда бывает так, что дом при строительстве не рассчитан на больший вес, а данный способ получения электричества требует более крепких перекрытий. Тогда следует выбирать место на земле, которое в течение дня постоянно освещено.

Как расположить солнечную батарею

Что же касается угла падения лучей, то установку лучше ставить так, чтоб они падали перпендикулярно. В современных заводских установках владелец может корректировать угол наклона платформы. Сделать же это в самодельных вариантах не просто.

Угол наклона определяется как географическим месторасположением участка, так и уровнем солнцестояния на местности.

Инструкция по изготовлению

Процесс изготовления солнечной батареи состоит из нескольких этапов:

1. Подготовка фотоэлементов и пайка проводников.
2. Создание корпуса.
3. Сборка элементов и герметизация.

Подготовка фотоэлементов и пайка проводников

На столе собирается набор фотоячеек. Допустим, производитель указывает на мощность 4 Вт и напряжение 0,5 вольт. В таком случае нужно использовать 36 фотоэлементов, чтобы создать солнечную батарею на 18 Вт.

С помощью паяльника, мощность которого составляет 25 Вт, наносятся контуры, образуя припаянные проводки из олова.

Качество пайки является главным требованием для эффективной работы солнечной батареи

Затем все ячейки соединяются между собой в соответствии с электрической схемой. При подключении солнечной панели можно воспользоваться одним из двух способов: параллельным или последовательным соединением. В первом случае плюсовые клеммы соединяются с плюсовыми, минусовые с минусовыми. Затем клеммы с разным зарядом выводятся к аккумулятору. Последовательное подключение предусматривает соединение противоположных зарядов путём поочерёдного скрепления ячеек между собой. После этого оставшиеся концы выводятся к аккумуляторной батарее.

Когда спайка будет завершена, нужно вынести ячейки на солнце, чтобы проверить их работоспособность. Если функциональность в норме, можно начинать сборку корпуса.

Проверка устройства выполняется на солнечной стороне

Как собрать корпус

Подготовить уголки из алюминия с невысокими бортиками.
Для метизов предварительно выполняются отверстия.
Затем на внутреннюю часть алюминиевого уголка наносится силиконовый герметик (желательно сделать два слоя). От того, насколько качественно он будет нанесён, зависит герметичность, а также длительность службы солнечной батареи
Важно обратить внимание на отсутствие незаполненных мест.
После этого в раму помещается прозрачный лист поликарбоната и плотно фиксируется.
Когда герметик высохнет, крепятся метизы с шурупами, что обеспечит более надёжное крепление.. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы

Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы

Сборка элементов и герметизация

• Очистите прозрачный материал от загрязнений.
• Разместите фотоэлементы на внутренней стороне листа из поликарбоната на расстоянии 5 мм между ячейками. Чтобы не ошибиться, предварительно сделайте разметку.
• На каждый фотоэлемент нанесите монтажный силикон.

Чтобы продлить срок службы солнечной батареи, рекомендуется нанести на её элементы монтажный силикон и закрыть задней панелью

После этого прикрепляется задняя панель. После застывания силикона нужно герметизировать всю конструкцию.

Герметизация конструкции обеспечит плотное прилегание панелей друг к другу

Виды

Сегодня различные виды солнечных батарей набирают все большую популярность. На первый взгляд, может показаться, что все солнечные модули одинаковые: большое количество отдельных маленьких фотоэлементов соединены между собой и закрыты прозрачной пленкой. Но, в действительности, все модули отличаются по мощности, конструкции и размерам. И на данный момент производители поделили гелиосистемы на два основных типа: кремниевые и пленочные.

Для бытовых целей устанавливаются солнечные батареи с фотоэлементами из кремния. Они являются на рынке самыми популярными. Из которых можно также выделить три вида – это поликристаллические, монокристаллические, о них уже было рассказано более подробно в статье, и аморфные, на которых остановимся подробнее.

Аморфные – изготавливаются также на основе кремния, но, кроме того, имеют также и гибкую эластичную структуру. Но производятся не из кристаллов кремния, а из силана – другое название кремневодород. Из особенностей аморфных модулей можно отметить отличную эффективность даже при пасмурной погоде и возможность повторять любую поверхность. Но КПД значительно ниже – всего 5%.

Второй тип солнечных панелей – пленочные, вырабатывается на основе нескольких веществ.

• Кадмий – такие панели были разработаны еще в 70-х годах прошлого столетия и использовались в космосе. Но на сегодняшний день кадмий применяется также и при производстве промышленных и бытовых солнечных электростанций.
• Модули на основе полупроводника CIGS – разработаны из селенида меди, индия и представляют собой пленочные панели. Индий также широко используется при производстве жидкокристаллических мониторов.
• Полимер – также используется при производстве солнечных пленочных модулей. Толщина одной панели около 100 нм, но КПД остается на уровне 5%. Но из плюсов можно отметить, что такие системы имеют доступную цену и не выделяют вредные вещества в атмосферу.

Но также на сегодняшний день на рынке представлены менее громоздкие переносные модели. Они специально разработаны для использования во время активного отдыха. Зачастую такие солнечные батареи используются для подзарядки портативных устройств: небольших гаджетов, мобильных телефонов, фотоаппаратов и видеокамер.

Портативные модули делятся на четыре вида.

• Маломощные – дают минимальный заряд, которого хватает для подзарядки мобильного телефона.
• Гибкие – могут сворачиваться в рулон и имеют небольшой вес, благодаря этому и обусловлена большая популярность среди туристов и путешественников.
• Закрепленные на подложке – имеют значительно больший вес, примерно 7-10 кг и, соответственно, дают больше энергии. Такие модули специально разработаны для использования в дальних автомобильных поездках, а также могут использоваться для частичного автономного снабжения энергией загородного домика.
• Универсальные – незаменимы в пешем туризме, устройство имеет несколько переходников для одновременного заряда различных устройств, вес может достигать 1,5 кг.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

• 2 «крокодильчика»;
• медная фольга;
• мультиметр;
• соль;
• пустая пластиковая бутылка без горлышка;
• электрическая печь;
• дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Проект системы и выбор места

Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.

Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант – батареи, которые могут менять угол наклона.

Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.

Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.

Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 – 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º

Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка аккумулятора гелиосистемы. Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.

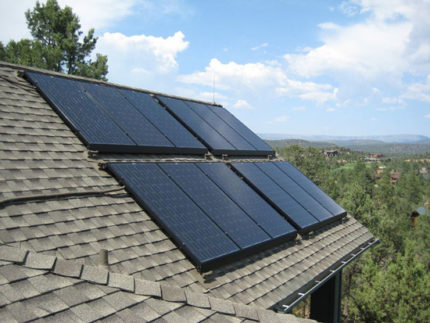

Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона

Монокристаллический кремний

Нижняя часть бездислокационного монокристалла кремния, выращенного по методу Чохральского

К монокристаллическому кремнию относятся цилиндрические слитки кремния выращенные методом Чохральского. Слитки могут иметь монокристаллическую бездислокационную структуру (число дислокаций не более 10 шт./см²); монокристаллическую структуру с линиями скольжения, двойниковую структуру (двух и трёхзёренные кристаллы), поликристаллическую структуру с мелким и крупным зерном.

В зависимости от условий выращивания слитки, имеющие в верхней (призатравочной) области бездислокационную структуру, могут прекращать бездислокационный рост образуя сначала в структуру с линиями скольжения (в ходе роста развивающиеся линии скольжения прорастают в бездислокационную часть слитка на длину порядка диаметра слитка) а затем поликристаллическую структуру образуемую постепенно уменьшающимся до 2—3 мм в поперечном сечении кристаллитами.

Двойниковые кристаллы, выращиваемые от двойниковых затравок, изначально имеют на междвойниковой границе источники дислокаций. Поэтому в двойниковых кристаллах постепенно (на расстоянии порядка 2—3 диаметров слитка) развиваются существенные включения поликристаллических областей, постепенно поглощающих кристаллиты изначальной двойниковой структуры.

Выращенные кристаллы монокристаллического кремния подвергаются механической обработке.

Как правило, механическая обработка слитков кремния ведётся с использованием алмазного инструмента: ленточных пил, пильных дисков, шлифовальных профилированных и непрофилированных дисков, чаш. На конец 2000-х годов в оборудовании для первоначального раскроя и квадратирования слитков наблюдается постепенный переход с ленточных пил на проволочную резку алмазно-импрегнированной проволокой, а также проволочную резку стальной проволокой в карбид-кремниевой суспензии.

При механической обработке сначала из слитка вырезают части, пригодные (по своим структурным, геометрическим и электрофизическим свойствам) для изготовления приборов.
Затем монокристаллический кремний, предназначенный для изготовления электронных приборов (электронный кремний), подвергается калибровке под заданный диаметр. В некоторых случаях на образующей полученного цилиндра выполняется базовый срез, параллельный одной из кристаллографических плоскостей.

Монокристаллический кремний, предназначенный для изготовления фотоэлектрических преобразователей калибровке не подвергают, но выполняют так называемое квадратирование. При квадратировании обрезаются сегменты с образующей цилиндра до образования полного квадрата или неполного квадрата (псевдоквадрата), который образован симметрично расположенными неполными сторонами квадрата с диагональю большей, чем диаметр слитка, соединёнными по дуге оставшейся образующей цилиндра. За счет квадратирования обеспечивается более рациональное использование площади куда устанавливаются псевдоквадратные кремниевые пластины.
