Воздушный солнечный коллектор

Как собрать солнечный водонагреватель для дома своими руками?

Преимущество солнечных водонагревателей в том, что их довольно просто изготовить своими руками без специальной подготовки. Итак, 18 шагов необходимых для самостоятельной сборки солнечного коллектора:

Изготавливаем решетку из параллельных металлических труб (10-15 мм диаметром), скрепленных двумя поперечными трубами (диаметром не менее 20 мм). Для соединения, просверливаем отверстия в более широких трубах (по диаметру узких параллельных труб)
Привариваем к раме абсорбер – металлический лист. Для лучшей теплопередачи, нужно максимально плотнее прижать металлический лист к раме (приварить все участки соединения)
Покрываем абсорбер черной теплостойкой краской. Дожидаемся полного высыхания.
Изготавливаем деревянную раму высотой около 100-150 мм. Ширина и длина рамы рассчитываются по размерам абсорбера.
Размещаем абсорбер внутри деревянной рамы.
Накрываем раму обычным оконным стеклом (от 4 мм толщиной). Можно использовать и стеклопакеты. При этом вырастет эффективность водонагревателя, но и существенно увеличится его общая масса и стоимость проекта.
Обрабатываем раму антисептиком и красим краской (желательно стойкой к влажности, для защиты от атмосферных осадков).
Просверливаем отверстия в раме, чтобы холодный и горячий теплоноситель могли попадать в металлическую раму абсорбера.
Тыльную часть конструкции (под абсорбером) покрываем теплоизоляционным материалом. Рекомендуется использовать мин. вату

важно чтобы изоляционный материал был способен выдержать температуры до 200 градусов.
Покрываем нижнюю часть рамы фанерой или досками. Главное гарантировать что влага не будет проникать в водонагреватель.
Прибиваем планки для крепления стекла (во внутренней стороне рамы).
Прикрепляем уплотнитель, вставляем стекло и еще один уплотнитель на стекло

Все это прикрепляется при помощи оцинкованной жести.
Все щели конструкции заполняются силиконом, для уменьшения тепло потерь.
Находим емкость-аккумулятор. Это может быть старый бойлер, металлические бочки… главное помнить, емкость должна выдерживать давление воды в системе (несколько атмосфер).
В баке делается 4 отверстия. Два для теплообменника. Одно для попадания в бак холодной воды (в нижней части бака) и одно для вывода горячей воды (в верхней части).
Размещаем в баке спиралевидный теплообменник (из меди или нержавеющей стали).
Проводим соединение коллектора и емкости-аккумулятора. Для этого можно использовать пластиковые или металлопластиковые трубы (для предотвращения тепло потерь, хорошо изолируем систему).
В верхней точке системы, присоединяем расширительный бачок (для регулирования давления в системе).

Мы надеемся, что наша статья была полезной для вас и поможет вам в построении солнечного водонагревателя своими руками.

Изготовление абсорберов

Трубки собираем следующим образом:

1. Стенка, закрывающая банку сверху (в которой имеется отверстие) разрезается ножницами по металлу на «лепестки», которые загибаются внутрь. Отгибать «лепестки» удобно путем насаживания банки на пластиковую трубу максимально возможного диаметра (чтобы проходила внутрь банки).
2. В донышке каждой банки коническим сверлом нужно выполнить 3 отверстия диаметром 20 мм, так чтобы их центры находились в вершинах равностороннего треугольника.
3. Теперь из банок можно собирать трубки — по 8 шт. в каждой. Места соединений банок следует проклеивать высокотемпературным герметиком для дымоходов, например, марки High Heat Mortar. Данный состав следует наносить на предварительно обезжиренную и увлажненную поверхность. Состав разравнивают пальцами, надев резиновые перчатки, которые также следует смочить водой.

Чтобы трубки получались идеально ровными, банки при сборке следует укладывать в шаблон, сбитый из двух досок и имеющий форму равнополочного уголка. Он устанавливается под небольшим углом к вертикали (можно опереть о стену).

На только что собранную трубку, находящуюся в шаблоне, сверху до полного отвердения герметика нужно установить груз.

Типы солнечных водонагревателей и их характеристики

Выделяют несколько принципиальных классификаций:

По типу циркуляции

1. Естественная – в этом случае циркуляция протекает благодаря физическим свойствам воды. Нагретая жидкость, как известно, имеет меньшую плотность, но увеличивается в объеме. На основе этого происходит ее перемещение по трубкам в самый верх. На освободившееся место поступает новая порция воды.
2. Принудительная – для того, чтобы происходила естественная циркуляция, резервуар необходимо размещать над коллектором. Но такая схема монтажа не всегда целесообразна, и ее можно воплотить в жизнь, особенно, если резервуар большого объема.

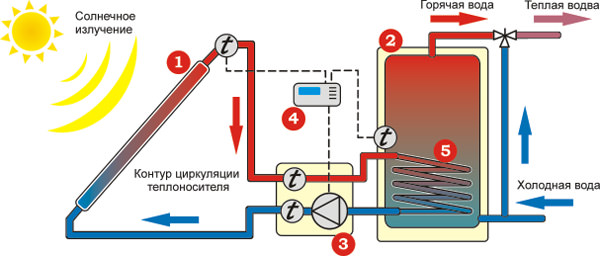

Солнечный коллектор с принудительной циркуляцией

В случае солнечного водонагревателя при естественной циркуляции коллектор размещают на скате крыши и тут же устанавливают резервуар. Если последний имеет большой объем, то такая нагрузка для кровли может стать критической. Решением будет размещение резервуара в подвальной части здания, тогда в этом случае применяют принудительную циркуляцию специальными насосами.

При таком способе циркуляции в качестве теплоносителя можно использовать масла. Способности к естественной циркуляции у них практически нет, но с функцией теплоносителя справляются отлично.

По типу коллектора

1. Панельный – наиболее простое исполнение. Трубки коллектора покрыты черной краской и установлены в панельном корпусе, который закрыт стеклом или прозрачным пластиком. Хотя конструкция очень простая, но и эффективность также небольшая, поскольку теплоноситель теряет часть тепла, находясь в коллекторе. Потери накопленного тепла могут быть значительными, потому что конструкция коллектора идентична радиатору. Такой тип солнечного коллектора подойдет для местности, где солнечное освещение регулярное или полученная подогретая вода будет использоваться как вспомогательная.
2. Вакуумный – в трубке находится теплоноситель. Сама же трубка помещена во внутрь вакуумной колбы, которая способна пропускать солнечное тепло.

Панельный тип водонагревателя

Такая конструкция практически полностью исключает потерю тепла, при этом водный теплоноситель нагревается до температуры кипения, а масляный – до 200-300 градусов, что дает возможность использовать полученное тепло для отопления здания. Закономерно, что такой коллектор дороже панельного, но полученный результат оправдает затраты.

По типу контура циркуляции

1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
3. Двухконтурная нагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Из чего можно сделать гелиосистему самостоятельно

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

• корпус;
• абсорбер;
• теплообменник, внутри которого будет циркулировать теплоноситель;
• отражатели для фокусировки солнечных лучей.

Заводской коллектор для нагрева воды от солнца работает следующим образом:

• Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.
• Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.
• ГВС — используется два принципа подогрева горячей воды:
  1. Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.
  2. Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения.
     Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

• поликарбоната;
• вакуумных трубок;
• ПЭТ бутылок;
• пивных банок;
• радиатора холодильника;
• медных трубок;
• ПНД и ПВХ труб.

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Воздушный солнечный коллектор, сделанный своими руками

Воздушные коллекторы любой конструкции использовать как основное отопление не удастся: слишком низкая эффективность. А все потому, что теплоемкость воздуха во много раз меньше, чем воды. Но в качестве дополнительного источника тепла для снижения расходов за отопление — это вполне возможно.

Этот воздушный коллектор занимает всю южную стену. Благо, выходит она на задний двор и ничем не затенена. Скажем сразу: получилось неплохо по эффективности. При дневной температуре +2oC на выходе воздух был +65oC.

Итак, очищаем, ровняем, на всю поверхность стены прикрепляем черную плотную пленку (от 100 до 200 мк). Для лучшего эффекта можно под пленку теплоизоляцию набить, так будет нагрев еще более значительным. Но без изоляции стена будет служить теплоаккумулятором, так что можно и так.

Как сделать воздушный коллектор для отопления (для увеличения размера кликните по фото)

Вверху справа и слева делаем два отверстия, через которые будет происходить обмен воздуха. По контуру каждого из них набиваем бруски. Бруски (20*40 мм) крепим и по периметру стены, и на расстоянии примерно 80 см снизу и сверху поперек стены. По опыту эксплуатации можно уже сказать, что лучше поперечные промежуточные бруски не делать сплошными, а оставлять зазоры в 15-20 см. Получится своеобразный лабиринт. К нижним и верхним брускам крепим заглушки для выбранного профиля профнастила.

Теперь на собранную раму устанавливаем гофрированные листы, окрашенные в черный цвет. Цвет может стать проблемой — нет у нас в продаже такого. Но выйти из положения можно, покрасив поверхность черной термостойкой краской.

Для крепления листов профнастила и одновременно, для устройства лабиринта нужно в местах стыка листов прибивать вертикальные планки. Только они не должны доходить до поперечных перекладин. Так будет воздух свободнее двигаться и эффективность его нагрева повысится.

Это уже почти финал

Закрепив листы профнастила, все стыки хорошо нужно загерметизировать. С боков  заложить кусками пенополистирола, плотно забить щели чем-то, все это замазать герметиком. Тоже проделать внизу и вверху. С местами стыка листов все чуть проще: заполняем герметиком. Черный герметик, больше подходит по цвету, но это жаростойкий, дорогой. А те, что дешевле — красного цвета. Наверное, можно все залить силиконом, но в данном случае использован черный.

Теперь поверх профнастила набиваем каркас для стекла. Чем больше будет лист стекла, тем большую его толщину нужно брать. Это не очень хорошо с финансовой точки зрения. К тому же светопропускание у толстого стекла меньше. Потому решетку собираем под не очень большие  фрагменты стекол. Слишком маленькие куски — это тоже нехорошо: много стыков. Много стыков — значит, через них может утекать тепло, и к тому же швы отнимают полезную площадь, через которую попадает в наш воздушный коллектор солнце. Чтобы бруски не портили картину, и также служили общему делу собирания тепла, их красим в черный цвет.

На готовую и высохшую решетку крепим стекла (можно использовать прозрачный пластик, но нужно смотреть чтобы он хорошо пропускал свет). Нормальная толщина стекла 3-5 мм. Все стыки заделываем силиконовым герметиком. Герметик распределить ровно не получилось, потому все заклеено еще и черным скотчем. Хотя, наверное, зря. Зато получилось красиво. Осталось только собрать воздуховод. Сложного тут ничего нет: приделываете гофро-рукав или собираете конструкцию из жести, к ней крепите вентилятор. В этом варианте был использован канальный, а крепить его пришлось при помощи кусков от старой велосипедной камеры. Вот и все, воздушный коллектор для отопления своими руками собран.
