Как делается подмотка спидометра на грузовых автомобилях камаз

Потребность в документации

Практическая

Ведь область применения этого автомобиля очень широка:

• От городов и поселков европейской части России;
• Районов Крайнего Севера и Заполярья;
• Жаркого климата Средней Азии;
• До тропиков и субтропиков других стран и континентов.

Заводская схема расположения проводки относительно несущей рамы КамАЗ 5320

Соответственно, что условия эксплуатации оказывают прямое воздействие на долговечность изоляции и контактов электрических проводов и соединений, поэтому схема проводки КАМАЗ 5320 и ее расположение относительно кузовных элементов очень важна при обслуживании своими руками.
Расположение внутри салона КамАЗ 5320 электрических проводов

Точно также может понадобиться полезная и нужная схема электропроводки КАМАЗ 5511 – самого массового самосвала, которую вы тоже можете найти в соответствующем разделе, посвященном автомобилям данной марки.

Историческая

Помимо эксплуатационников есть отдельная категория потребителей грузовых автомобилей, которые также нуждаются в заводской документации.

Речь идет о:

1. реставрационных мастерских;
2. выставочных залах;
3. музеях.

Тот самый «первый» КамАЗ 5320 – восстановленный и выставленный в заводском музее

Музеи автопроизводителей

Когда завод в Набережных Челнах нарастил объемы через несколько лет с момента запуска серийного производства, встал вопрос о сохранении памятных экземпляров выпускаемых моделей. В результате такого решения был организован музей, занявшийся поиском и возвращением особо ценных экспонатов.
Отопление и энергоснабжение грузового авто

В частности, первый КамАЗ:

• Был выкуплен заводом-изготовителем обратно;
• Отремонтирован;
• Получил свой первоначальный облик;
• Остается в строю в роли действующего музейного экспоната.

Через много лет автомобиль вновь вернулся в заводские стены

Частные коллекции

Но и частные музеи нередки в нашей стране – многие предприниматели и бизнесмены увлекаются автомобильной тематикой. Некоторые сориентированы только на модели, представляющие историческую ценность, а другие нередко выкупают и восстанавливают интересные и памятные для себя автомобили и мотоциклы.

Поэтому, в их поле зрения попадают:

• Легендарные для СССР «Батоны» и «Таблетки» — см. нашу статью Проверенная схема электропроводки УАЗ 452;
• Экспериментальные модели и прототипы, не пошедшие в серию марок ЗИЛ и Москвич;

Современные коллекционеры нередко интересуются и грузовиками

• Автобусы;
• Спецтехника;
• Мотоциклы своей молодости – УРАЛ, ИЖ или чехословацкая JAWA, где для восстановления также требуется оригинальная проводка ЯВА.

Имиджевая

Уже давно нет СССР, завод-изготовитель с общесоюзной также сменил форму собственности, но по-прежнему заинтересован оставлять в своем распоряжении автомобили, связанные с памятными датами.

https://www.youtube.com/watch?v=OCP9vidQA1s

Например:

1. Первый миллионный экземпляр, который покинул заводской конвейер через 12 лет с начала выпуска семейства КамАЗов, также найден и возвращен в музейную мастерскую для реставрации;
2. Двухмилионный КамАЗ-6522, построенный совместно с немецким производителем ZF, по решению руководства оставлен для музея (не эксплуатировался), соответственно, цена восстановления минимальна.

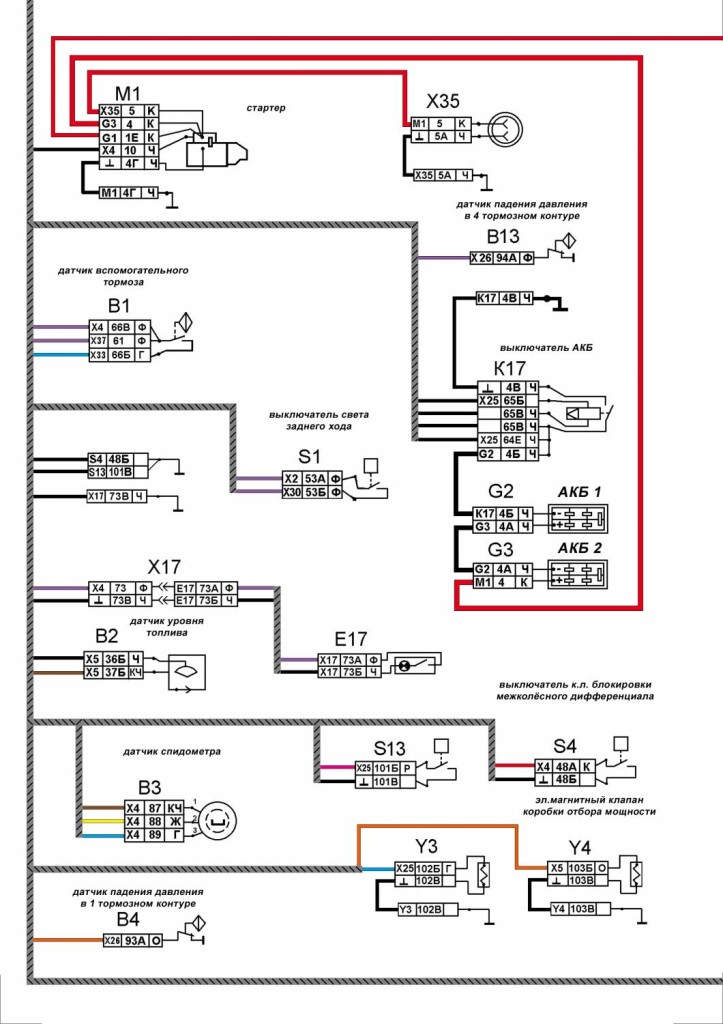

Оригинальная схема электрических соединений КАМАЗ 5320

Помимо автозавода, многие транспортные предприятия также находят интересные грузовики. Всем им, за исключением авто без пробега, требуются восстановительные работы, которые без документации качественно не осуществить. Особенно вызывает много вопросов проводка КАМАЗ 5320, поскольку она видоизменялась в зависимости от комплектации автомобиля.

Спидометры

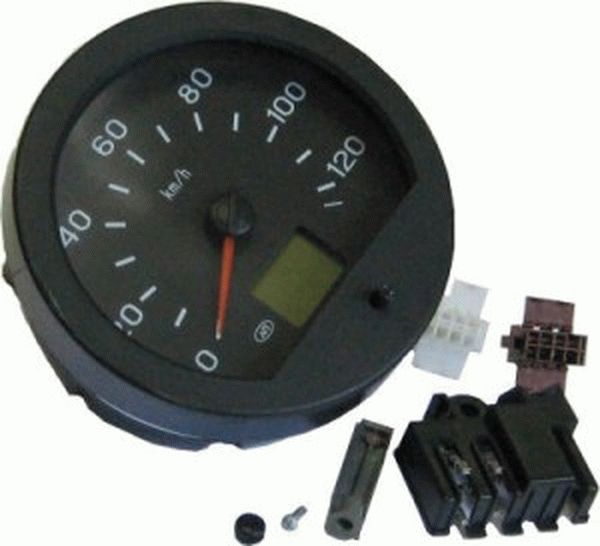

Спидометр 81.3802010

Диаметр 140мм, работает от бортовой сети 24 вольта. Применяется в основном на Камазах или Мазах. Имеется счетчик общего и суточного пробега и сигнализатор превышения предельной скорости.

Диаметр 140мм, работает от бортовой сети 12 вольта. Применяется на ГАЗ, КАЗ и ПАЗ.

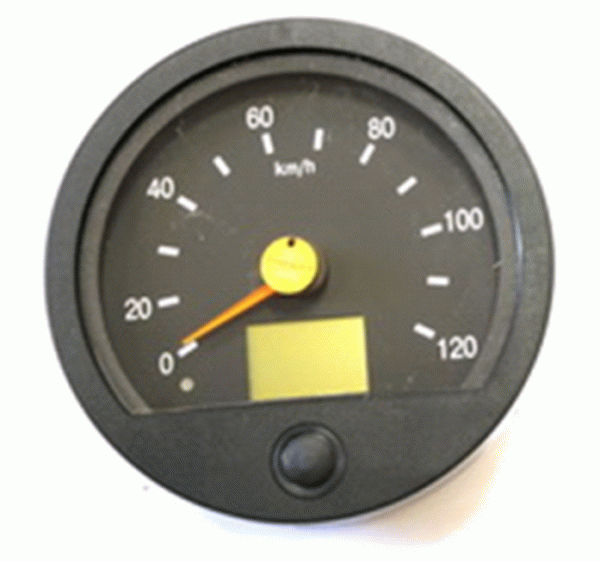

Спидометр 85.3802010

Диаметр 100мм, работает от бортовой сети 12 вольта. Применяется на ГАЗ, УАЗ и ЗИЛ. Счетчик суточного и общего пробега. Очень компактный с глубиной всего 7 сантиметров.

Купить эти комплектующие можно практически у любого поставщика или на заводе ОАО «Завод»Автоприбор» г.Владимир.

скажите какой датчик подойдёт к тахографу siemens vdo а/м маз 1999г.

Схема подключения датчика скорости к спидометру КАМАЗ

Замена спидометра камаз

Спидометр Arduino на КамАЗ

https://youtube.com/watch?v=YvjzglIXZVQ

Запуск спидометра АП 121.3802 от автомобиля «Камаз» на столе

ПТ 8114 ВЗЭП на камаз

Тахограф Меркурий-ТА001 подключение датчика скорости.

Подмотка Для Тахографа и Спидометра

Замена штекера и датчика скорости

Не работает спидометр.В чём причина?

https://youtube.com/watch?v=qiDmZLUuTMI

Спидометр КаМаЗ Евро 3

Спідометр КамАЗ робота від шурупокрута

Причины неисправности спидометра КАМАЗа | КАМАЗ

Спидометр Arduino на КамАЗ

https://youtube.com/watch?v=YvjzglIXZVQ

Запуск спидометра АП 121.3802 от автомобиля «Камаз» на столе

Не работает спидометр.В чём причина?

https://youtube.com/watch?v=qiDmZLUuTMI

Замена спидометра камаз

отказ спидометра на камазе

Неправильно работает спидометр и одометр. КамАЗ 43118

прыгает стрелка спидометра МАЗ

Спидометр КаМаЗ Евро 3

Устраняем поломку спидометра

Спидометр 5320 3802010 ZTD

Также смотрите:

• Лучшие тормозные накладки на КАМАЗ
• Инструкция по эксплуатации автомобиля КАМАЗ 5511
• КАМАЗ 65222 манипулятор
• Муфта опережения впрыска ТНВД КАМАЗ 740 10 назначение и устройство
• Отключение мочевина на КАМАЗе 6520
• Хомут турбокомпрессора КАМАЗ евро 4
• Кран манипулятор на базе КАМАЗ отзывы
• КАМАЗ 4310 лесовоз видео по бездорожью
• Сварка в корпусе редуктора КАМАЗ
• Что дороже маз или КАМАЗ
• Тахометр от маза на КАМАЗ
• Банк российский капитал КАМАЗ
• Трансформеры роботы КАМАЗы
• Как поставить подушки на кабину КАМАЗ
• Настройка осушителя воздуха КАМАЗ

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

Самые распространенные поломки

Из строя может выйти, как спидометр — показывающий скорость, так и одометр — счетчик километража. Неполадки могут проявляться в различных вариантах, это неподвижная стрелка на приборе, посторонние шумы в приборной панели или неверные показания во время движения. Причины поломок у механических и электронных спидометров различаются.

Механический

Механические приборы делятся на виды:

• стрелочные — состоит из металлической пластины с нанесенной шкалой и стрелки указывающей скорость движения;
• ленточные — окрашенная лента на размеченной шкале показывает скорость;
• барабанные — индикатором является лента, движущаяся между катушками и указывает скорость на размеченной горизонтальной шкале.

До сих пор в автомобилях встречаются спидометры стрелочного типа. Состоят они из червячного узла с вращающейся шестерней, тросиковым приводом, магнитного элемента. Сопутствующим элементом, соединенным с тросиком, является одометр, который считает километраж.

Принцип работы основывается на вращении вторичного вала коробки передач, которое провоцирует движение троса. В свою очередь, трос соединен с магнитом, который приводит в движение стрелку путем «утягивания» металлической пластины.

Неисправности

Причиной выхода из строя механического спидометра может быть:

• залипание стрелки;
• износ шестеренок;
• обрыв тросика;
• окисление контактов и разрыв соединительных проводов;
• выход из строя электронной системы приборной панели.

Практически любая проблема может быть устранена самостоятельно, если правильно выполнена диагностика и установлена причина.

Электронный

Отсутствие механической связи между показаниями приборной панели и вторичной валом коробки передач характеризует электронный спидометр. Работа осуществляется при помощи датчиков: оптоэлектронного и безтросового.

Возможные проблемы выхода из строя:

• нарушение работы приборной панели, датчика скорости, электронной начинки спидометра;
• разъединение проводов и нарушение их целостности;
• окисленные или грязные разъемы;
• блокирование системы, неверно установленный чип-тюнинг.

Диагностику можно осуществить самостоятельно или обратиться за профессиональной помощью в автосервис.

Компрессор (электродвигатель) не запускается

Компрессор не включается, самая распространённая неполадка. Основное и банальное, что может быть в этой поломке, это нет напряжения в сети. Первое что следует проверить, вилку и провод на обрыв, питающие электродвигатель. При помощи специальной «отвёртки тестера» проверьте подаётся ли напряжение на всех фазах. Проверьте предохранитель, если он имеется. Убедитесь в работоспособности пусковых конденсаторов (у однофазных компрессоров напряжение 220В).

Обратите внимание на уровень давления в баке (ресивере). Возможно давление достаточное и автоматика не запускает компрессор, как только давление упадёт до определённого уровня, электродвигатель запустится автоматически

Это не является поломкой, многие забывают про этот нюанс и переживают раньше времени.

Обратный клапан, также может стать проблемой если компрессор не включается. Также неисправный блок автоматики (пресостат), влияет на поломку(включения, выключения), возможно пришла в негодность кнопка на самом блоке.

Если электродвигатель не запускается гудит, жужжит не набирает нужные обороты или останавливается во время работы, это не всегда означает его поломку.

Основные неисправности электродвигателя которые могут мешать ему правильной бесперебойной работе:

• Низкое питание двигателя (недостаточное напряжение сети)
• Неплотные соединения, плохой контакт
• Вышел из строя обратный клапан (протекает), тем самым создающий обратное давление
• Неправильный запуск компрессора (смотрите инструкцию по эксплуатации)
• Заклинила поршневая группа (из-за недостатка уровня масла, перегрузка)

Если электро двигатель компрессора совсем не включается и не издаёт звуков, то это свидетельствует о следующем:

• Сработал предохранитель питания электрической сети
• Сработала защита от перегрузки
• Плохой контакт в электрической цепи (неполадки с электропроводкой)
• Самое плохое, сгорел электродвигатель (зачастую бывает характерный запах)

Общие данные

Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.

В те годы наблюдался общесоюзный строительный бум, поэтому требовался:

• надежный и неприхотливый в обслуживании автомобиль;
• с большой грузоподъемностью;

Шестая часть – В1

• с высокой проходимостью;
• способностью работы на дешевом топливе;

Седьмая часть – В2

• допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
• с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.

Восьмая часть – В3

И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела.
Девятая часть – В4

Десятая часть – В5

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя  и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля. Последовательность замены следующая:

• установить машину на ровную горизонтальную поверхность;
• открыв капот, на коробке передач найти датчик скорости;
• нажатием на скобу фиксатора отсоединяется штекер от ДС:
• чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
• новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
• выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место. Необходимо также проверить целостность проводов.

Внешне исправные провода могут  внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели.  Убедиться в её исправности можно с помощью её тестирования.

1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор  приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца. Для самостоятельного устранения неисправности, следует, поступит так:

• датчик скорости нужно извлечь, выкручивая, из коробки передач;
• соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
• включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта,  сложно.

В этом случае решение проблемы должны осуществить специалисты автосервиса. Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая  «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом

Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы

Как известно, установленные в автомашине приборы позволяют контролировать обстановку во время движения по улицам и наблюдать за работой двигателя и всех остальных систем. Среди прочих особое место занимает спидометр. Он находится на приборной доске непосредственно над рулем. С его помощью водитель узнает, с какой именно скоростью передвигается автомашина.

В ситуации когда не работает нормально спидометр, установленный на ВАЗ-2110 инжектор, находящийся за рулем человек подвергает риску как собственное здоровье, так и жизнь пассажиров. При этом он без труда может «заработать» штраф от сотрудника автоинспекции за слишком высокую скорость. Таким образом, исправный спидометр позволяет избежать немалого количества неприятностей.

Не работает спидометр камаз. Схема подключения привода спидометра КАМАЗ

Схема подключения привода спидометра КАМАЗ

Запуск спидометра АП 121.3802 от автомобиля «Камаз» на столе

Спидометр Arduino на КамАЗ

https://youtube.com/watch?v=YvjzglIXZVQ

Как накрутить спидометр одометр на камазе

https://youtube.com/watch?v=sZZbLLyeq7o

Подмотка электронного спидометра КАМАЗ Евро 3

Спидометр КаМаЗ Евро 3

ПТ 8114 ВЗЭП на камаз

Ремонт Камаза 2

отказ спидометра на камазе

Не работает спидометр.В чём причина?

https://youtube.com/watch?v=qiDmZLUuTMI

Ремонт Камаза

Также смотрите:

• Замена рокеров на Шевроле Авео
• Какие лампы в противотуманках Пежо 407
• Мерседес С220 W202 дизель багажник перечень предохранителей
• Звук дизельного двигателя на Kia sportage
• БМВ 320 х драйв м пакет
• Мазда демио 2005 отзывы владельцев
• Микроавтобус Mercedes sprinter количество мест
• Втулки верхнего рычага Nissan Primera
• Ремонт коробки передач Хендай грейс
• Ниссан микра габариты длина ширина
• Характеристика Мерседес с класса W202
• Какой грм у Опель мокка
• Subaru Легас 2002 бампер передний
• Как установить ходовые огни на Опель астру
• Хендай Солярис сборка чехия есть

avtolike24.ru

Как проверить спидометр КАМАЗа | КАМАЗ

Запуск спидометра АП 121.3802 от автомобиля «Камаз» на столе

Как накрутить спидометр одометр на камазе

https://youtube.com/watch?v=sZZbLLyeq7o

Подмотка 3 х. фазного спидометра Камаз старого образца

Спидометр КаМаЗ Евро 3

ПТ 8114 ВЗЭП на камаз

отказ спидометра на камазе

Как проверить датчик спидометра (скорости) Газель, Волга 405 двс

Не работает спидометр.В чём причина?

https://youtube.com/watch?v=qiDmZLUuTMI

Подмотка электронного спидометра своими руками

Принцип работы спидометра

Также смотрите:

• Диски КАМАЗ технические
• Арс на шасси КАМАЗ
• КАМАЗ 5320 арек
• Почему урал проходимее КАМАЗа
• Манометр КАМАЗ цифровой
• Коробка КАМАЗа 141
• Двс КАМАЗ евро 2 течь масла
• Датчик положения коленвала КАМАЗ 6520
• КАМАЗ челны бройлер
• Видео онлайн дтп КАМАЗ
• Прототип КАМАЗа 4308
• Контрольные лампы панели приборов КАМАЗ 55111
• Ручной предпусковой насос от КАМАЗа
• КАМАЗ разные люди текст
• Горит реле стартера КАМАЗ

kamazlar.ru

Датчик спидометра КАМАЗ 5320 | КАМАЗ

Запуск спидометра АП 121.3802 от автомобиля «Камаз» на столе

Спидометр Arduino на КамАЗ

https://youtube.com/watch?v=YvjzglIXZVQ

Как накрутить спидометр одометр на камазе

https://youtube.com/watch?v=sZZbLLyeq7o

отказ спидометра на камазе

ПТ 8114 ВЗЭП на камаз

Спидометр КаМаЗ Евро 3

Спидометр 5320 3802010 ZTD

Не работает спидометр.В чём причина?

https://youtube.com/watch?v=qiDmZLUuTMI

Кран разобщительный 100 3520010 ZTD

Подмотка 3 х. фазного спидометра Камаз старого образца

Также смотрите:

• Установка автобетоносмесителя на КАМАЗ
• Российские лебедки для КАМАЗа
• Цилиндр подьема кузова КАМАЗ
• Запчасти на КАМАЗ 54115
• Как снять гильзу с двигателя КАМАЗ 740
• Масло в раздатку КАМАЗ 4310
• Емкость бетономешалки КАМАЗ
• Марка КАМАЗа 6х6
• Передняя ступица КАМАЗ 53215
• Стук в двигателе на холостых КАМАЗ
• Двигатель КАМАЗ 740 ремонт кшм
• Обтекатель на крышу КАМАЗ 53212
• КАМАЗ ассенизатор модель
• Машинки КАМАЗы с прицепом
• Можно ли ставить КАМАЗ возле частного дома

kamaz-parts.ru

• Уаз 469 трос спидометра
• Спидометр ваз 2107 инжектор
• Светодиодный спидометр своими руками
• Подмотка спидометра газ 31105
• Установка спидометра на велосипед
• Установка спидометра на велосипед

• Установка спидометра на велосипед

• Спидометр для хендай матрикс
• Спидометр для хендай матрикс
• Смотать спидометр в череповце

Электронный спидометр 81.3802, 811.3802 для ПАЗ, ЗИЛ, КамАЗ, МАЗ, ЛиАЗ, характеристики, совместимые датчики скорости, назначение выводов и контактов колодок, режим теста.

Электронные спидометры 81.3802 и 811.3802 служат для:

— Измерения и отображения скорости движения автомобиля. — Измерения и отображения пройденного расстояния (общего и суточного пробега). — Отображения текущего времени. — Сигнализации о превышении предельной скорости движения автомобиля. — Отображения коэффициента К количество импульсов на 1 км пройденного пути. После ввода кода доступа. — Измерения количества импульсов, поступающих с датчика скорости. После ввода кода доступа. — Формирования сигналов «Импульс скорости», «Малая скорость», «Превышение скорости», «Превышение частоты 133 Гц» для управления внешними устройствами транспортного средства.

Электронный спидометр 81.3802 и 811.3802 по габаритным и присоединительным размерам взаимозаменяем со спидометром VDO Kienzle 1323.

— 4202.3843 («Завод «Автоприбор»). — 4402.3843 («Завод «Автоприбор»). — 2159 («VDO»). — 2159.50 («VDO»). — Или с аналогичными датчиками скорости.

Электронный спидометр 81.3802 предназначен для работы в бортовой сети автомобиля с напряжением 24 В, спидометр 811.3802 – 12 В.

— Параметры выходного сигнала «Импульс скорости»:

Форма — меандр Период — период сигнала с датчика скорости Длительность импульса, с — 16/К ± 10% Напряжение низкого уровня, В — 0 — 1,9 Напряжение высокого уровня, В — 7,2-8,8 Сопротивление нагрузки, кОм, не менее — 10

— Параметры выходного сигнала «Малая скорость»:

Напряжение при скорости меньше 3 км/ч, В — Uп ± 10% Напряжение при другой скорости, В — 0 — 1,9 Ток в нагрузку, мА, не более — 200

— Параметры выходного сигнала «Превышение скорости»:

Напряжение при скорости больше предельной, В — Uп ± 10% Напряжение при другой скорости, В — 0 — 1,9 Ток в нагрузку, мА, не более — 200

— Параметры выходного сигнала «Превышение частоты 133 Гц»:

Напряжение при частоте входного сигнала с датчика скорости большей 133Гц, В — Uп ± 10% Напряжение при другой частоте входного сигнала с датчика скорости, В — 0 — 1,9 Ток в нагрузку, мА, не более — 200

Подключение электронного спидометра 81.3802 и 811.3802 для ПАЗ, ЗИЛ, КамАЗ, МАЗ, ЛиАЗ.

Для подключения внешних цепей к спидометру 81.3802 и 811.3802 необходимо использовать гнездовые колодки и гнезда, приведенные ниже или аналогичные.

Разъем А.

1 — Вход «+» (от аккумулятора) 2 — Вход «+» (на лампы подсветки) 3 — Вход «+» (после замка зажигания) 4 — Резерв 5 — Вход «-» 6 — Вход «-» (на лампы подсветки) 7 — Резерв 8 — Выход сигнала «Превышение скорости»

Разъем В.

1 — Выход «+8В» на датчик скорости 2 — Выход «-» на датчик скорости 3 — Вход частотного сигнала с датчика скорости 4 — Резерв 5 — Резерв 6 — Резерв 7 — Выход импульса скорости 8 — Резерв

Разъем D.

1 — Резерв 2 — Резерв 3 — Выход импульса скорости (аналогичен клемме 7 разъема В) 4 — Резерв 5 — Резерв 6 — Резерв 7 — Резерв 8 — Выход сигнала «Малая скорость»

Маркировка разъемов и контактов нанесена на крышке электронного спидометра 81.3802 и 811.3802.

Режим теста электронного спидометра 81.3802 и 811.3802.

При подключении к спидометру 81.3802 и 811.3802 напряжения питания от аккумулятора стрелочный прибор и жидко-кристаллический индикатор (ЖКИ) должны отработать режим теста. На ЖКИ высветятся все сегменты, а стрелка дойдет до максимального значения шкалы и вернется на нулевую отметку.

По завершению теста, если включен замок зажигания, спидометр 81.3802 и 811.3802 должен находится в полностью рабочем состоянии. Если замок зажигания выключен – спидометр 81.3802 и 811.3802 будет работать в режиме энергосбережения. На ЖКИ отсутствует информация, измеритель частоты входного сигнала с датчика скорости выключен, стрелка находится на нулевой отметке шкалы.
