Стельки с подогревом своими руками

Особенности использования

При эксплуатации многоразовых самонагревающихся стелек следует соблюдать определённые правила, позволяющие продлить сроки использования:

• Нельзя стирать.
• Не допустимы сильные деформации (сгибание) и нагрузки.
• Сушить следует при комнатной температуре.
• При занятии спортом и прочих значительных нагрузках стельки следует отключать.
• По завершению использования следует отключать источник энергии.
• Перед зарядкой аккумулятора стельки следует просушить.
• Корректировку размера следует делать по пунктирным линиям, указанным на поверхности.
• Чистку следует выполнять с использованием влажной ткани или губки.

«Thermacell» пользуется заслуженной популярностью среди пользователей

Основные фирмы и бренды электростелек для обуви

В связи с востребованностью данного вида товаров, его производством занимаются многие предприятия в разных странах мира. Наиболее известные и востребованные бренды – это «Thermacell» и «Blazewear», «DiClime и «HeatFabric».

«Thermacell» (Китай).

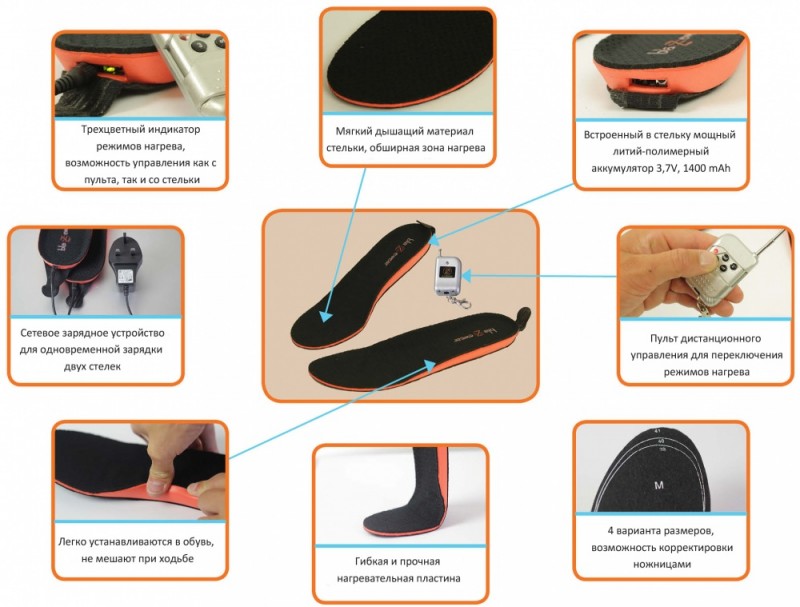

Стельки с подогревом «Thermacell» имеют пульт дистанционного управления, их ресурс составляет 2500 часов использования. Размер может быть подогнан в соответствии со ступнёй.

Отличительными особенностями моделей являются:

• установлен встроенный датчик температуры, контролирующий количество тепла;
• аккумулятор размещён под пяткой и рассчитан на 500 циклов перезарядки;
• дистанционный пульт управления обеспечивает контроль за работой;
• работа без подзарядки в течение 5 часов;
• одним зарядным устройством можно заряжать обе стельки одновременно.

Беспроводные модели «Blazewear»

«Blazewear» (Англия).

«Blazewear» − это всемирно известная компания, занимающаяся производством одежды с подогревом. В линейке товаров этого бренда есть комплекты одежды и перчатки, носки и стельки различных типов. В стельках с подогревом «Вlazewear» установлены прочные нагревательные элементы, позволяющие их использовать в различных условиях эксплуатации. Все электрические модели можно корректировать по размеру.

Отличительными особенностями бренда являются:

• наличие моделей различного типа: электрические и химические, одноразовые и многоразовые;
• электрические модели оснащаются мощным литий-полимерным аккумулятором;
• пульт дистанционного управления удобен для использования.

Хитом данной компании являются универсальные стельки с подогревом, оснащённые батарейками, которые размещаются на ноге или обуви.

«Blazewear» можно скорректировать под любой размер

«DiClime» (Канада).

Стельки от компании «DiClime» оснащены встроенным аккумулятором и имеют удобную форму. Наличие специального датчика позволяет экономить заряд аккумулятора и оптимизировать его работу. Тип нагревательного элемента – инфракрасный, что благоприятно отражается на воздействии, оказываемом на организм пользователя.

Отличительными характеристиками изделий данного бренда являются:

• встроенный аккумулятор не мешает движениям пользователя;
• особая форма стельки и возможность подгонки расширяют востребованность модели;
• максимальная температура нагрева – 42˚C;
• абсолютно безопасны, отсутствует риск перегорания;
• срок эксплуатации составляет 700 циклов зарядки.

Стельки с подогревом китайской компании «HeatFabric»

«HeatFabric» (Китай).

Модели бренда «HeatFabric» отличаются простотой обслуживания и хорошими показателями нагрева поверхности. Нагревательный элемент расположен под пальцами в нужном месте, и есть возможность корректировки размера в зависимости от потребности.

«Сибиряк» (Россия).

Стельки с подогревом «Сибиряк» являются продуктом компании «Специальные тепловые системы». Толщина модели составляет 3,5 мм, что позволяет им легко размещаться в обуви различного типа. При изготовлении используются прочные, износостойкие материалы, которые не пропускают влагу к нагревательному элементу.

Отличительными особенностями модели являются следующие показатели:

• размер − от 32 до 46;
• суммарная мощность − до 7 Вт, в зависимости от типоразмера;
• время непрерывной работы – до 13 часов.

Разновидности по принципу действия

Принцип работы изделия заключен в применении нагревающих компонентов, которые могут быть расположены под пальцами или пяткой. Благодаря такому вкладышу нога защищена от холода на протяжении нескольких часов. В производстве греющих стелек применяются материалы, которые способны сохранять форму изделия и восстанавливать ее даже после механической деформации.

Химические

Химические стельки работают за счет окисления веществ. Для их производства использованы активированный уголь, железный порошок и иные натуральные материалы. Благодаря химическим процессам, происходящим в них, нагревают до температуры 40 градусов. Преимуществом изделий является экологическая безопасность.

Такие греющие стельки считаются одноразовыми. Для их функционирования требуется воздух, вызывающий реакцию, поэтому если его доступ затруднен, изделие будет бесполезным. Стелька с подогревом не может быть вырезана под свой размер обуви.

Особенностью химических стелек с подогревом является то, что работать они могут до 6 часов. Для их применения нужно вскрыть пакет и вытащить для взаимодействия с воздухом. Стоимость таких изделий невысокая. Продаются химические стельки с подогревом в двух размерных вариантах, от 33 до 45.

С нагревательным элементом

Такие стельки с подогревом работают от встроенного нагревательного элемента, который питается от аккумулятора или батареек. Они предназначены для многоразового применения. Для работы стелек с подогревом на аккумуляторе их нужно зарядить, подключив к электросети. После этого они могут функционировать от 6 до 12 часов. Преимущество изделий – стельки с подогревом на аккумуляторе изготовлены из водоустойчивого материалов, что позволяет сохранить теплоизоляционные свойства. Литиевая сетка и карбоновая прослойка помогают достичь комфортной температуры.

Термостельки на батарейках работают до 5 часов. Элементы питания фиксируются с внешней стороны ботинок, сапог или на голеностопе. Недостатком продукта является их относительная непродолжительность действия. Преимущество – наличие выключателя, позволяющего сэкономить энергию батареек. Применяется в обуви любого типа.

На что обратить внимание при выборе стелек с подогревом?

Стельки подразделяются на такие типы по принципу работы:

1. Нагревание в результате химической реакции. Такой вид устройства одноразовый и это их недостаток. Перед применением снимается верхний слой, что приводит к ее работе. Срок использования не более 4 часов. Преимущество: простота использования, доступная цена.
2. Встроенный нагревательный элемент, который работает от токов низкого напряжения. Данный тип считается самым безопасным, поэтому его можно использовать длительное время. Устройство тонкое, благодаря легкому нагревательному элементу. Вокруг размещен материал, который способствует равномерному распределению температуры. Нагревательный элемент безопасен для человека. Температура нагрева регулируется.

Конструктивные отличия

Стельки подразделяются на:

1. Беспроводные стельки с подогревом. Конструкция устройства подкупает простотой, практичностью и отсутствием проводов и других внешних элементов. Стелька оснащена пультом, что дает возможность дистанционно управлять устройством. Оно оснащено небольшим аккумулятором.

Преимущества:

• Подходят ко всей обуви.
• Срок стелек примерно три года, но это зависит от эксплуатации устройства.
• Устройство оснащено несколькими температурными режимами.

2. Проводные стельки от остальных видов отличаются вынесенным наружу блоком управления и источником питания. В конструкции присутствует только нагревательный элемент. С аккумулятором стелька соединяется проводом. Вроли аккумулятора выступают обычные пальчиковые батарейки. Это удобно и практично.

Преимущества:

• Обычная стелька, которая подходит для всех видов обуви.
• Возможность быстрой замены аккумулятора, что увеличивает срок использования.
• Благодаря простому конструктивному устройству стельку можно подобрать под необходимый размер обуви.

Стельки с подогревом безопасны. В случае промокания, достаточно просто стельку высушить.

Основные виды, устройство и принцип работы

Греющие стельки классифицируются по типу работы:

• химические – нагревание происходит за счёт химической реакции;
• электрические – работающие от батареек или аккумуляторов.

По типу использования подобные изделия бывают одноразовые и многоразовые.

Химические

Данный вид, как правило, − это изделия одноразового использования. Нагрев поверхности осуществляется в результате химической реакции, которая начинается с извлечения из заводской упаковки и удаления защитного верхнего слоя. После это стелька помещается в обувь, и процесс нагревания продолжается в течение 2–4 часов, после чего её можно утилизировать. Достоинствами изделий данного вида является универсальность использования, а также низкая стоимость. К недостаткам можно отнести: невысокую температуру нагрева и ограниченное время работы, а также возможность получения травм кожного покрова при нарушении герметичности.

Одноразовые модели химического типа действия

Электрические

У данного типа есть нагревательный элемент, работающий от источника электрической энергии. Это может быть аккумулятор или несколько батареек, выдающих низкое напряжение, безопасное для человека. Данный вид стелек – это изделие многократного использования, обладающее рядом преимуществ, в сравнении с химическими аналогами:

• возможность регулировки температуры;
• можно отключать и включать нагрев по мере необходимости.

Электростельки для обуви классифицируются как:

Беспроводные.

Данный вид изделий может быть оснащён аккумулятором или батарейками, размещаемыми в пяточной зоне. Стельки данного вида требуют подбора к конкретной обуви, т.к. имеют определённую толщину, необходимую для размещения источника энергии. Срок использования зависит от продолжительности работы аккумулятора.

Конструкция беспроводной электрической стельки

Проводные.

Отличительной особенностью данного вида является размещение источника энергии вне поверхности стелек. Аккумулятор или батарейки размещаются в отдельном блоке, закрепляемом на ноге или обуви. Они соединяются с нагревательным элементом, размещённым в стельке, при помощи соединительных проводов.

Толщина изделий данного вида аналогична толщине обычных стелек, поэтому они могут использоваться с любым типом обуви без специальной подгонки. Возможность подзаряжать аккумулятор и заменять элементы питания позволяет использовать модели данного вида практически неограниченное время. Оба вида электростелек для обуви безопасны для человека и удобны при использовании. Проводные модели отличаются большей функциональностью и стоят дороже, а беспроводные – стоят меньше, но имеют меньшее количество регулировок.

Проводные электрические стельки с блоком питания, закрепляемым на ноге

Стельки-теплоходы

Выход предлагают и мировые фирмы, но по завышенным, с точки зрения россиян, ценам за свои изделия по разогреву ног в зимней обуви. Чтобы примерно понимать, что они собой представляют, достаточно зайти на сайты, где продаются стельки с подогревом и посмотреть на их фото.

В сапоги или ботинки вставляются стельки, заправленные электрическими нагревательными элементами длительного использования или разового. Они первоначально, скорее всего, разрабатывались по космической технологии, а потом вышли на обычных потребителей в странах с холодным зимним климатом, в том числе и в России. Так было и со ставшей знаменитой «липучкой», которая сегодня где только не используется в обычном быту.

Не остались, как всегда, в стороне и умельцы, которые расскажут, какие бывают стельки с подогревом. Они сами внесли свою лепту в электроподогрев ног. Расскажем подробнее об этом, возможно, что многие используют рекомендации для самостоятельного изготовления обувных теплоконвекторов.

Испытания в квартире.

Засекаю время и вооружаюсь копеечным термометром.

В квартире изначально довольно тепло.
Термометр показывает ~ 26 градусов.
Включаю минимальный режим подогрева.

Через минуту, температура уже 30 гр.
Третья минута — 33 гр
На исходе 5я минута — 37 гр.

Включаю максимальный режим подогрева и обнуляю время
Через минуту температура 45 гр.
Еще минута и уже 56 гр.
5 минут в режиме максимального подогрева — 60 гр
10 минут 62 гр.
Выше 62-65 гр (правая и левая стельки греются чуть по разному) температура не подымается. Проверил стельки через 30 минут после включения — вижу все те же 62-65 гр. Дальше не испытывал.

Что получается по подогреву. 62 гр максимальный нагрев, минус 26 гр температура окружающей среды — получается +36 градусов. В теории, если ботинки охладились до нуля гр, то стелька нагреет их на 36 градусов. На практике скорее всего эта цифра будет в 2а раза меньше. Т.е. я бы реально рассчитывал что температура в ботинке будет на 15-20 градусов выше чем температура окружающей среды. Может быть не так и плохо когда на улице ноль градусов. Но в мороз -25 эта стелька не спасет.

Идеи для пошива домашних тапочек своими руками

Совсем несложно сделать своими руками такие тапочки из фетра ил грубого сукна, замши. Для этого лишь нужно снять выкройку верха с любой обуви и купить несколько метров цветной тесьмы. Отверстия можно пробить специальным плоским пробойником или прорезать узким и острым лезвием ножа. В качестве материала можно использовать любые материалы, утепляя и укрепляя их прокладками, в том числе и мех дубленки, а для защитной прокладки низа подошвы — кожу из голенищ женских сапог.

Немного сложнее будет сделать такие вот теплые домашние сапожки, зато они будут не только оригинально и стильно выглядеть, но и надежно согревать ваши ноги. Сшейте вначале обычные тапочки, после того когда вы изучите технологию и приемы работы, вам легко будет сшить своими руками и другие модели тапочек.

Кукла тильда из ткани своими руками Любимой игрушкой вашей дочки станет кукла тильда, которую вы сошьете своими руками. Как сделать выкройку и сшить мягкую куклу из ткани

Как сшить буквы-подушки Как сшить буквы-подушки своими руками. В этой статье вы узнаете, как сделать выкройку объемной буквы и технологию пошива такой декоративной подушки.

Плетеный ремень своими руками Как сделать плетеный женский ремень своими руками. Такой кожаный ремень можно сшить из старой кожаной одежды.

Чехол для телефона своими руками Предлагаем вам несколько способов, как можно быстро и просто сделать чехол для телефона своими руками из натуральной кожи.

Виды стелек с подогревом

Есть три вида «теплых» стелек: аккумуляторные, на батарейках и химические. Первые два типа имеют в своей конструкции нагревательный элемент, делятся на проводные и беспроводные.

Проводные

Стельки имеют вынесенный наружу аккумулятор и нагревательный элемент внутри самой конструкции. Даже если вы впервые воспользовались такой вещью, дискомфорта в ношении вы не увидите, нога быстро привыкает.

Акб и  нагревательный элемент соединены между собой проводом в 40-60 см. Сами батарейки крепятся на голени, а смена температурных режим происходит с помощью пульта управления. Несмотря на то, что главный элемент находится снаружи, риск поучить травму отсутствует. Все провода, которые находятся под напряжением, спрятаны в пластиковую, плотно закрывающуюся коробочку.

Проводные стельки могут работать максимально до 12 часов, что вполне достаточно, для проведения необходимого количества времени на морозе или в холодной воде. Стельки с подогревом на аккумуляторе можно сделать своими руками, получится ничем не хуже, чем покупной вариант.

Беспроводные

В таких стельках батарейки помещены внутрь изделия, чаще всего в район пятки. Нагревательный элемент размещен в пальцах ног, т.к. именно они первыми начинают мерзнуть. Удерживать тепло внутри стельки позволяют специально подобранные материалы: искусственная пластмасса и природный каучук.

Если вы отдадите предпочтение беспроводным стелькам с подогревом, то подбирайте сразу свой размер с учетом высоты, т.к. возможности «подогнать» изделие под себя нельзя. Время работы стелек также немаленькое — до 11 часов, при 4 часах до полного заряда. Некоторые модели укомплектованы пультом. Это позволяет выключать их, когда входишь в помещение.

Беспроводные стельки с подогревом

Химические

Еще один тип стелек с подогревом — химические. В основном выпускаются одноразовыми. Продаются в герметично закрытых пакетах. Чтобы они начали работать, нужно потрясти или потереть ладонями каждую стельку после распечатки. Это приведет к началу химической реакции. После того, как стельки начали нагреваться, их вкладывают в обувь. Есть модели, которые можно клеить к носкам с помощью самоклеящейся ленты, расположенной с одной стороны.

Нагрев стельки происходит из-за окисления железа. Чтобы избежать ожогов, производители добавляют хлорид и соль натрия, которые снижают процесс окисления. В некоторые изделия еще добавляют опилки или древесный уголь для устранения запаха и влаги.

Работа химических стелек рассчитана на 6-7 часов. Нагреваются он не боле, чем на 45С. Для недолгой прогулки этого вполне достаточно.

Процесс изготовления

Для начала нужно соединить нить из нихрома с проводом, который будет вести к аккумуляторам. Для этого вам нужны будут гильзы для контактов. Кабель должен быть хотя бы на 45 сантиметров длиннее, чем нужно, чтоб достать до стельки.

Дальше нужно будет поработать простой иголкой и нитками. Да, нагревательный элемент нужно зафиксировать, и лучше, чем простая нитка для этого не подойдет практически ничего. В то же самое время, другой конец провода получит 3,5 миллиметровый штекер, который будет подключаться к системе аккумуляторов.

Дальше идет как раз источник питания. крепиться он будет на ноге, а потому для него нужен корпус. подбирается он по батарейкам с одним условием – сколько бы их вы не брали, корпус должен вмещать на одну больше. Нужно это для контроллера и разъема, который будет работать с mini jack.

Закончив работу с паяльником вам нужно будет все это дело закрепить, для чего понадобится горячий клей. Чтоб батарейки не вываливались, возьмите две простых резинки, и наденьте их сверху и снизу устройства.

Все что теперь у нас получилось нужно как-то закрепить на ноге. Для этого хорошо подойдет простая лента с липучками. Для нее нужны будут отверстия в корпусе, которые нужно будет просверлить. Дальше нитками соединяем две части и устройство готово к использованию.

Стельки с подогревом на рыбалку своими руками

Простой способ

Для изготовления стелек с подогревом нам понадобятся две стельки, 4 метра нихромового провода, то есть по 2 метра на каждую стельку. Его сечение 0,4 миллиметра. Кроме того, нужна будет термоусадка, нитки с иголкой, провод, коннектор, блок питания на 12 вольт и 2-3 ампера. Должно получиться на каждую сделку по 1-1,5 ампера.

Сначала нужно продеть нихромовую проволоку в термоусадку. После этого её нужно нагреть для того, чтобы проволока не проскальзывала. Далее укладываем нихромовый провод, находящийся внутри термоусадки, на стельку, чтобы образовалась форма змейки. Закрепляем все это с помощью ниток.

Когда наше изделие будет почти готово, подключим провода к батарейкам. Припаять нихромовый провод затруднительно, поэтому будем использовать простые скрутки для соединения. Полярность здесь не требуется соблюдать. Зачищаем провода и припаиваем коннектор. Здесь полярность также не имеет значения.

Проверяем, греют ли теплые стельки?

Протестируем готовые стельки. Сначала включаем блок питания в розетку, вставляем штекер. С помощью блока питания на 12 вольт и нихромовой проволоки сечением 0,4 миллиметра мы создали стельки с подогревом, которые не будут перегреваться при таких параметрах. Будет поддерживаться оптимальная комфортная температура.

Такую обувь можно будет использовать, сидеть за компьютерным столом или взять с собой на зимнюю рыбалку. В последнем случае нужно будет использовать аккумулятор, например для шуруповерта. Если напряжение превышает 12 вольт и указанный выше ток 2-3  ампера, должен обязательно регулятор, так как без него нихромовая проволока будет раскаляться докрасна. Вообще, регулятор электричества и, соответственно, подогрева в устройстве будет очень полезен в любом случае, потому что его помощью можно будет подобрать оптимальную температуру подогрева обуви.

Делаем ортопедические стельки

Из чего можно сделать стельки для обуви для тех людей, которые страдают плоскостопием?

Процесс изготовления вкладышей для людей с патологиями стопы довольно сложный и трудоемкий. Специфика работы требует специальных знаний и предварительной подготовки. Если вы все же решились сделать такие подкладки своими руками, то мы вам в обязательно поможем.

Для работы нам понадобятся следующие материалы:

• Обычные стельки.
• Медицинская вата.
• Медицинский бинт шириной 4-5 см.
• Пластырь.
• Плотная ткань.

Процесс изготовления стельки с супинатором:

Берем любую пару купленных обувных подстилок. Выбор зависит от вида обуви, для которой вы делаете данное изделие

Для зимних сапог нужен утепленный вариант, для туфель и кроссовок – тонкие стельки.
Теперь ставим ногу на стельку и прорисовываем ручкой линию между большим и следующим пальцем ноги.
После этого изготавливаем ватный шарик и закрепляем его на отмеченной пометке пластырем.
Теперь занимаемся самой важной частью всей работы – супинатором. Чтобы его изготовить, возьмите рулон бинта указанной ширины и прикрепите его у свода стопы.
После этого фиксируем бинт пластырем, не смещаясь с места расположения бинта.
Из плотной ткани вырезаем шаблон для внешней стороны супинатора, использую параметры предыдущей подкладки для обуви

Для этих целей хорошо подойдет отрезок из старых джинсов.
Пришиваем ткань к стельке с супинатором. Изделие можно прошить как машинкой, так и вручную.
Со второй обувной подстилкой проводим точно такие же манипуляции.

Вот и все! Самодельная ортопедическая стелька готова!

Несомненным преимуществом таких изделий является невысокая цена и доступность. Но эффективность результата можно проверить только в процессе носки. Особенно целесообразно делать подкладки с супинатором для детей, страдающих таким заболеванием, так как ножка быстро растет, а покупать новые стельки очень дорого.

• Выбирайте ту толщину медицинского бинта, которая будет вам максимально удобна.
• Самодельные супинаторы часто не совпадают из-за того, что строение левой и правой стопы может быть разной. В этом случае нужно подобрать комфортный размер для каждой стопы.
• Такое приспособление можно переставлять из одной обуви в другую, только если размеры обуви одинаковы между собой.

Теперь ваши ножки всегда будут под защитой, а обувь прослужит еще не один год, благодаря полученным новым знаниям и навыкам. Желаем вам новых изобретений и будьте здоровы!

При ощущениях усталости и дискомфорта в ногах при ходьбе или беге, при болях в стопах очень полезны ортопедические стельки. Они являются эффективным решением против болей в ногах, которые вызваны мышечным дисбалансом и биомеханическими дефектами ног.

Изготовление стелек

Сделать ортопедические стельки дома при желании возможно, при этом лечебный эффект от них будет не хуже, чем если выбрать их в специализированной торговой сети. Нужно внимательно отнестись к процессу изготовления, не упустить никаких нюансов, так как неправильное соприкосновение с подошвой ботинка или ногой может усугубить патологию и привести к дискомфорту и появлению боли.

За основу ортопедической стельки-супинатора берется старая стелька, но в хорошем состоянии, твердая, без шероховатостей. Нужно поставить босую ногу на взятый образец и сделать метку карандашом или маркером между большим и указательным пальцем. В этой точке крепится пластырем шарик на ватной основе. Скатывается такой шарик руками и по диаметру он не должен превышать полутора сантиметров, чтобы не вызывать давление на пальцы при ходьбе.

Тонкость ортопедической стельки – это наличие выпуклости посередине стопы, в том месте, где в норме стопа не должна соприкасаться с покрытием пола. Для создания подъема в середине стельки берется свернутая вата или бинтик, которые есть у каждого дома. В среднем по диаметру валик не должен быть более 5 сантиметров. Сделанный валик подкладывается в месте, где должен быть подъем стопы, при этом нога должна себя чувствовать комфортно и удобно. Как только валик будет удачно расположен, его также нужно закрепить пластырем.

Третий этап изготовления анатомической стельки дома заключается в фиксации созданной конструкции. Подбирать материал, который будет закрывать основу стельки, нужно тщательно. Следует помнить, что материал должен давать возможность ноге дышать, не содержать синтетических примесей и быть надежным. Можно сделать кожаные стельки, некоторые отдают предпочтение джинсовой ткани. Подобранный вариант материи нужно приложить к основе супинатора, обвести и вырезать, соблюдая контур.

Получается два компонента, составляющие будущий супинатор, – материал с зафиксированными бинтами или ватой на уровне пальцев и середины стопы, а также ткань, которая будет соприкасаться с ногой. Ткань можно либо приклеить, либо обшить по краям.

Когда первая стелька окончена, можно приступать к другой

Стоит обратить внимание на то, что у многих людей форма стопы каждой из ног может отличаться, поэтому делать второй супинатор нужно так же, снимая параметры с ноги

Процесс изготовления стелек

Вырезаем стельки

Устройство представляет собой многослойную стельку, нижняя часть которой – нагревательная платформа. Для нее нам понадобится тонкий плотный картон. Он должен выдержать ходьбу, поэтому лучше выбирать что-то более стойкое к истиранию.

Берем шаблон нашей стельки, и размечаем по нему платформу. Она должна быть приблизительно на размер меньше обычных стелек. Края этой платформы-стельки обрабатываем дыроколом по всему периметру. Это дополнительно закрепит нагревательный элемент, и не даст ему сползти во время ходьбы.

Наматываем обмотку нагревателя

Интенсивность обмотки провода регулирует величину нагрева конкретной зоны нагревателя-стельки, и рассчитать ее можно индивидуально. Автор разметил стельку так, чтобы максимальный нагрев приходился на носок, средний на область пятки, а самый низкий – посередине стопы. В соответствии с выбранной схемой и наматываем витки обмотки нагревателя отмерив длину проволоки 10 м.

Размечаем на обычной бумаге по шаблону защитные слои нагревателя и вырезаем их. С двух сторон обклеиваем нагревательную платформу бумажными стельками на горячий клей.

Не забываем вывести концы обоих контактов обмотки наружу. Соединяем их с изолированными проводами, пропаиваем соединение и герметизируем термоусадочными кембриками.

Дополняем схему аккумуляторами с гнездом питания и кнопкой

Подключаем аккумуляторы, соединяя их параллельно пропаянными контактами. Корпуса батарей склеиваем на изоленту.

Кнопку-выключатель с диодом и гнездом питания распаиваем согласно схеме (фото 2). Располагаем их на корпусе батарей, и скрываем нескольким слоями изоленты.

Нагревательную платформу вставляем во внутрь обуви, и накрываем обычными стельками. Автор предлагает спрятать корпус батарей между шнурками и язычком кроссовок.

Контрольные замеры

Как показывает практика, устройство способно выдавать довольно неплохие показатели. Для нагревательного элемента, способного прогреть обувь без вреда для стопы ноги и материала, это более чем достаточно.

Стельки с подогревом готовы, можно смело их брать в поход в холодное время года, не боясь заморозить ноги, и повредить обувь.

Практические советы

Ценность любого изобретения в его долгосрочном использовании, а для нагревательного элемента стелек тонкий картон и бумага – не очень хорошая основа. Китайские аналоги на базе медной фольги также не блещут долговечностью, ломаясь на складках из-за постоянных перегибов.

Всему виной слабая основа и хлипкость нагревателя

Эти материалы можно заменить на искусственную кожу, войлок, лавсан и т.д. А вместо медной проволоки использовать нихромовую или карбоновую нить для теплых полов. Изоляция нагревательному элементу также не помешает, а элементы питания, возможность регулировки и отключения нагрева можно вывести поближе к рукам. В общем, поработать есть над чем.Такие самоделки представляют ценность для любителей мастерить своими руками. Их можно переделывать, дорабатывать и изменять по своему усмотрению, взяв на основу принцип устройства. В остальном же каждому домашнему мастеру открыта свободная дорога к творчеству и собственным открытиям.
