Советы по изготовлению распиловочного стола из влагостойкой фанеры

Собираем стол своими руками

Сборку инструмента можно условно поделить на работу с несколькими её частями. К основным её составляющие относят каркас, боковые расширения, боковые упоры, прижимные пластины и основание-платформа для пилы.

Рассмотрим каждую часть по порядку важности

Каркас

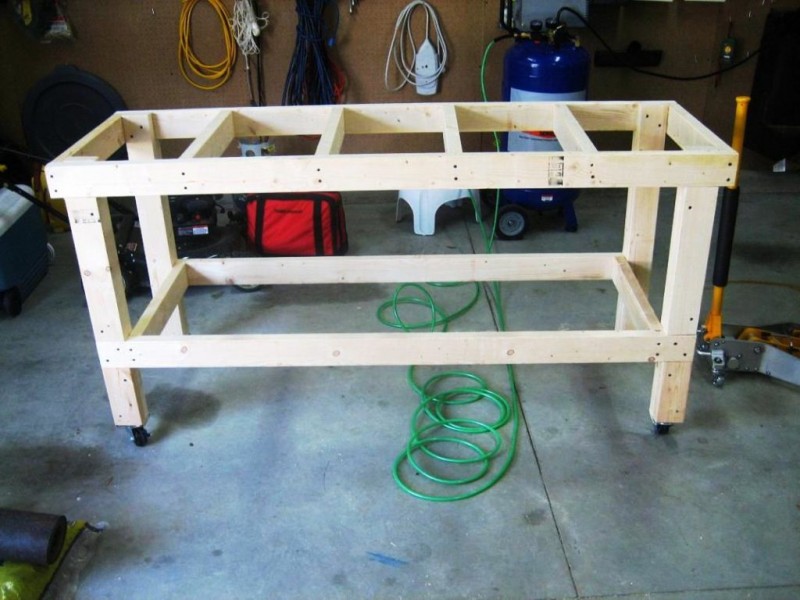

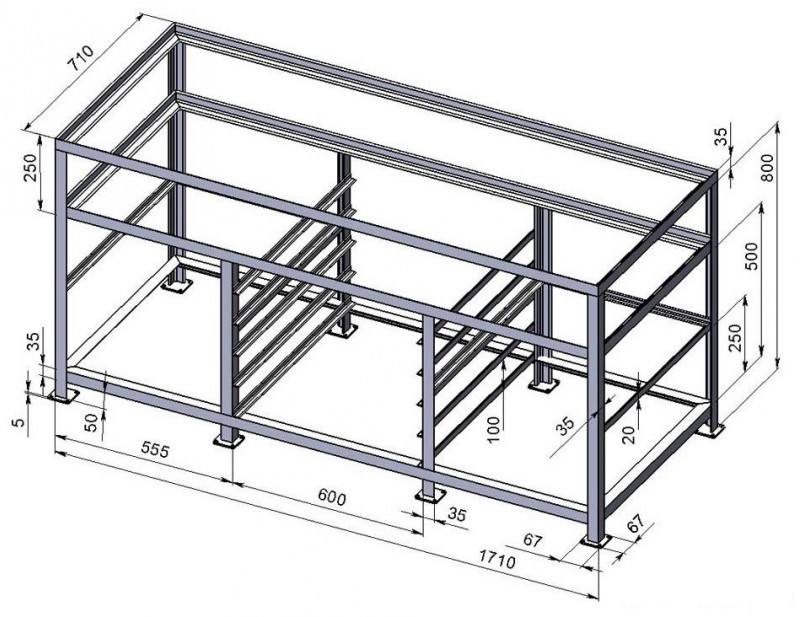

Каркас изделия лучше всего изготавливать из металлического профиля (алюминия либо стали), а его сечение обычно выбирают из существующего ассортимента в магазине. Размеры каркаса, как основополагающие для стола, обуславливаются свободным пространством вокруг, габаритами режущего элемента и разновидности изделия (не перемещаемый или мобильный).

В соответствии с габаритами рассматриваемой вами пилы, в конструкции каркаса откладывают уровень нижней линии потенциального пропила и возможность изменения положения пилы на станине.

Боковые расширения

В ходе взаимодействия с особенно габаритными материалами в столе предусматривают установку боковых расширений из металла, прочного листа пластика либо древесины. По завершении обработки, благодаря своей конструкции, они опускаются по бокам установки.

Боковые упоры

Для облегчения процесса фрезерования на самодельном столе закрепляют параллельные боковые упоры.

С их помощью происходит крепление уголков на рабочем торцовочном столе.

Прижимные пластины

В качестве прижимных пластин на столе выбирают металлический профиль и оснащают его устройством для жёсткой фиксации с поверхностью. Установка пластин происходит следующим образом: один элемент размещается под рабочей поверхностью, а второй – над ней. Далее затягивается болтовое соединение, крепко сжимая материалы между собой.

Монтаж пилы

После сборки металлического каркаса и сборкой расширений, упоров и прижимных пластин можно приступать к завершающему этапу. Монтаж торцовочной пилы заключается в размещении её на основание-платформу и скреплении деталей шурупами.

Проверка надежности

Заключительным этапом является проверка целостности и общей надежности торцовочной стола.

Общую надёжность стола оценивают при помощи пробного выполнения работы.

Возможные неисправности и ремонт

Рассмотрим часто встречающиеся неисправности.

Расхождение поверхностей в боковом упоре

Поверхности бокового упора сходятся под каким-то углом или расположены в разных плоскостях. Это сильно влияет на точность пиления. При запиливании справа или слева получается разный результат.

Нарушена точность пиления

Необходимо выявить кривой элемент: диск или фланец. Эту операцию нельзя производить путём запуска двигателя от сети. Во-первых, вы рискуете получить серьёзную травму, во-вторых, при запущенном двигателе этот метод не работает.

1. Отключите пилу. Поднимите защитный кожух.
2. Возьмите маркер и приставьте его к боковой поверхности диска. Держите маркер ровно. Вращайте диск до полного оборота.
3. Заблокируйте шпиндель и ослабьте диск. Проверните на 180 градусов. Затяните его.
4. Возьмите маркер другого цвета и повторите рисование окружности рядом с предыдущей.
5. Посмотрите, где расположены полукольца. Если они находятся на одной и той же части диска, значит, он кривой. Замените диск на новый. Если полукольца на противоположных сторонах, то проблема с фланцем.
6. Снимите диск и фланец. Фланец представляет собой опорную шайбу, которая крепится на валу вместе с диском. Опорная и посадочная плоскости должны быть параллельны. Опорная площадь формируется токарной обработкой.
7. Со снятым диском и фланцем пила совершенно безопасна. Запустите её от сети.
8. Возьмите простой карандаш и прикоснитесь к поверхности, чтобы почувствовать, есть ли биение. Металлическим предметом этого не делайте, так как нарушите точность обработки поверхности. Если есть биение, то нужно менять вал.
9. Если биения нет, то поставьте фланец и прикрутите его винтом. Снова возьмите простой карандаш, запустите пилу и коснитесь фланца. Если биение присутствует, фланец надо проточить.
10. Для этого возьмите брусок и пилку для ногтей. Брусок закрепите струбциной внутри кожуха. Он будет являться опорой. Запустите двигатель и воткните пилку остриём в брусок чуть дальше от фланца. Постепенно подведите пилку к фланцу. Делать это нужно аккуратно, чтобы пилочка снимала малое количество металла. Пилку подводите не плоскостью, а выгнутой частью и начинайте от центра к периферии. Эта задача долгая и нудная, но работает на 100%.

Ремонт двигателя и редуктора

На наличие поломок в двигателе или редукторе указывают следующие факторы:

• не крутится диск, а двигатель работает;
• запах гари;
• искрение в области двигателя;
• пила не набирает мощность;
• инструмент работает нестабильно.

При наличии хотя бы одного из этих признаков приступайте к разбору.

Основные критерии выбора

Перед тем как идти в магазин и консультироваться у продавцов, ознакомьтесь с параметрами, на которые стоит опираться при покупке инструмента. И тогда вы сможете рационально сделать свой выбор.

• мощность. Влияет на производительность и скорость работы. С её увеличением растёт масса и стоимость инструмента. Бытовые торцовки потребляют меньше энергии, чем профессиональные;
• размер диска. От него зависит глубина и скорость реза. Также узнайте, есть ли в свободной продаже сменные диски на выбранную модель инструмента;
• параметры пропила. Угол, ширина и глубина. Пила должна резать заготовки под необходимым для ваших целей углом, желательно, в обе стороны. Также производитель указывает максимальную глубину резания при работе под углом 45 и 90 градусов к поверхности. Функция ограничения глубины реза немаловажна. Она используется при выборке пазов и обработке заготовок по толщине;
• наличие протяжки по горизонтали. Позволяет увеличить ширину пропила путём перемещения режущей части в горизонтальной плоскости. За один проход можно распилить достаточно широкую заготовку.
• число оборотов в минуту. Влияет на чистоту реза и даёт возможность работать с твёрдыми материалами. Число оборотов от 4000 и более — очень хороший показатель.
• тип двигателя:
  • коллекторный. Необходимо регулярно проверять якорь, но такой двигатель имеет больший крутящий момент;
  • асинхронный. Работает тише и дольше;
• вид передачи:
  • зубчатая. Нет проскальзывания на больших нагрузках;
  • ременная. Издаёт меньше шума и гасит вибрацию, но ремень рвётся чаще, чем изнашиваются зубья у шестерёнок;
  • прямая. Здесь нет редуктора, меньше трущихся деталей, но более низкий крутящий момент;
• конструкция поворотной системы. Она должна:
• системы безопасности. В торцовочной пиле должны присутствовать узлы, обеспечивающие безопасное использование:

Подготовка к изготовлению стола

Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.

Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:

• выбор удобного свободного места для установки стола;
• обязательная установка крепления для стационарного размещения инструмента;
• размеры обрабатываемых материалов для удачного их размещения;
• тип и габариты самой торцовочной пилы, которая будет установлена на столе.

Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.

Настройка и регулировка инструмента

В предварительной настройке нуждается абсолютно любая пила, независимо от фирмы и модели. Это, как первое техническое обслуживание. Основное, что требуется от пилы, это точность угла под наклоном и с поворотом. Любую пилу можно доработать, усовершенствовать и повысить её класс. Снимите с инструмента все дополнения и расширения, например, прижимы. Вам понадобится скальпель или небольшой нож с негнущимся лезвием. Литьё сопровождается образованием облоя, который нужно срезать, если он мешает техническому обслуживанию.

Боковой упор

1. Поднимите пильный узел. Снимите боковой упор.
2. В некоторых пилах он не имеет прямого угла со станиной. Упор соприкасается с основанием в двух точках. Базы этих точек должны быть вертикальны поверхности. Если прямого угла нет из-за неравномерного слоя краски или заусенца, отшлифуйте базовые поверхности. Сначала срежьте облой, если он есть.
3. Произведите шлифовку на дисковом станке или на наждачной бумаге. Положите её на стол и притирайте упор продольными движениями.
4. Сделайте небольшую фаску в местах соприкосновения с основанием. Чтобы сюда прятались стружки, неизбежно возникающие при пилении. Это нужно для того, чтобы стружка не мешала образованию нужного угла среза.
5. Установите упор на место. Крепёжные отверстия упора сделаны продолговатыми для регулирования. При установке его можно двигать вперёд-назад и вращать.

Узел фиксации поворота

У торцевых пил два вида лимба. На одном линейка — съёмный элемент. На другом она не демонтируется, и сам лимб имеет прорези под часто используемые углы.

Шток для фиксации имеет конусную заточку и входит не полностью в прорези лимба.

Как зафиксировать произвольный угол

Бывают ситуации, когда нужно поставить угол, отличающийся на 1–2 градуса от фиксированного значения. При установке такого угла происходит срыв и фиксация величины, которая нам не нужна. Чтобы этого не произошло, нужно закручивать ручку фиксации при нажатой клавише.

Выставление угла 90 градусов в горизонтальной плоскости

Чаще всего пользователи прикладывают угольник к диску и основанию. Это неправильный способ по трём причинам:

• при монтаже оснастки мог попасть мусор и оснастка установилась неровно;
• сам диск оказался деформированным;
• когда мы прикладываем угол к оснастке, достаточно лёгкой нагрузки, чтобы диск немного качнулся.

Подготовьте кусок фанеры, тонкую рейку, рейку толщиной 10 мм и двухсторонний скотч.

Как сделать электрическую торцовочную пилу своими руками

Торцовочную пилу можно сделать разными способами. Рассмотрим варианты с болгаркой и ручной циркуляркой.

Из болгарки

1. Снимите с болгарки диск и дополнительную ручку. Вырежьте лист для станины из деревянного или металлического полотна. Под болгарку больше подойдёт металл. С двух сторон приварите трубу 30*30 мм. Сделайте удлинитель для станины такой же ширины. Приварите к нему трубу 25*25 мм и вставьте в первую трубу.
2. Возьмите ножки для стиральной машинки. Прикрутите к ним по две гайки. Одну маленькую, другую удлинённую. Чтобы высота ножек регулировалась. Приварите ножки по углам станины.
3. На корпусе редуктора болгарки сделайте металлический крепёж.
4. Соберите поворотный узел из велосипедного металлолома.
5. Приварите его одним концом к станине, а другим к болгарке.
6. Поставьте на поворотный узел пружину, которая стягивает колодки. И стопор, чтобы болгарка не падала назад.


   Верстак под пилу: разметка чертежа, установка торцовки

   1. Сделайте устойчивый стол из металлической рамы со столешницей толщиной 40–50 мм.
   2. С краю или посередине отмерьте участок, который будет занимать пила. На свободном пространстве установите платформу высотой, как основание у пилы.
   3. На участке под пилу сделайте крепёж
   4. Установите на стол торцовку и прикрутите её. На платформе начертите линию, которая будет продолжать боковой упор пилы.
   5. По этой линии установите и прикрутите квадратный профиль.
   6. На профиле установите линейку.

   Покупайте торцовочную пилу в соответствии со своими потребностями. Не пренебрегайте её настройкой. Это процесс очень точный и тонкий. Подойдите к нему ответственно. Тогда вы получите работоспособный и долговечный инструмент.

Инструмент, предназначенный для разрезания всевозможных видов материалов и поверхностей под определённым углом, называется торцовочной пилой. Его применяют при обработке дерева, кафеля, пластиковых, а также металлических и многих других строительных изделий.

При работе с таким тяжёлым инструментом можно значительно облегчить выполнение строительных задач, если использовать специальный стол для торцовочной пилы. На производстве без этого просто не обойтись, но и в домашних условиях, например, в гараже или мастерской, можно сделать такой стол собственными руками, если использовать чертежи. Данный инструмент послужит основой для размещения пилы и облегчит обработку и распил материалов.
