Технические характеристики трансформатора тс 160, данные обмоток и схема подключения

Справочные данные бытовых телевизионных трансформаторов и дросселей

• Характеристики трансформаторов ТС и моточные данные ТС-360
• Моточные данные ТС-360 (прод.), ТС-330, СТ-320, ТС-270
• Моточные данные ТС-270 (прод.), ТСА-270, ТС-250
• Моточные данные ТС-250 (прод.), ТС-200, ТС-180
• Моточные данные ТС-180 (прод.), ТСШ-170, ТС-160, ТС(УНТ-35), ТСШ-160
• Моточные данные ТСШ-160 (прод.), ТС-130, ТС-100, ТС-90
• Моточные данные ТС-90 (прод.), ТСА-70, ТС-31, ТС-20, ТС(Шиллялис), ТС-10, ТС-14
• Электрические данные ТС-360, ТС-330, СТ-320, СТ-310
• Электрические данные СТ-310 (прод.) ТСА-270, ТС-250, ТС-200, ТС-180
• Электрические данные ТСШ-170, ТС-130, ТС-90
• Электрические данные ТС-31 и установочные размеры трансформаторов
• Применяемость и схемно-конструкционные особенности

• Применяемость и схемно-конструкционные особенности (окончание)

• Дроссели фильтров выпрямителей унифицированных телевизоров
• Дроссели фильтров выпрямителей неунифицированных телевизоров
• Продолжение неунифицированных и установочные размеры дросселей

Особенности конструкции

Трансформатор собран на броневом разрезном «О» образном сердечнике. Части магнитопровода стыкуются между собой с помощью металлической обоймы, на которой крепятся кронштейны для монтажа. Рассчитан для крепления к шасси телеприемника с помощью четырех винтов.

Трансформаторы с маркировкой ТСШ собираются на наборе пластин в виде буквы «Ш».

Обмотки располагаются на двух картонных полимерных катушках, которые полностью идентичны одна другой. На них наматываются парные первичные и вторичные обмотки. Дополнительная изоляция обеспечивается пропиткой лаком и обматыванием электротехнической бумагой.

По данным портала ЗАЧЕСТНЫЙБИЗНЕСМУНИЦИПАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ТАШТЫПСКАЯ СПОРТИВНАЯ ШКОЛА»По данным портала ЗАЧЕСТНЫЙБИЗНЕС1902027323

О компании:
МБУ «ТСШ» ИНН 1902027323, ОГРН 1161901054116 зарегистрировано 22.07.2016 в регионе Республика Хакасия по адресу: 655740, респ Хакасия, село Таштып, район Таштыпский, улица Луначарского, дом 12а. Статус: Действующее. Размер Уставного Капитала — руб.

Руководителем организации является: Директор — Сагатаев Олег Ананьевич, ИНН . У организации 1 Учредитель. Основным направлением деятельности является «деятельность в области спорта прочая».

Рейтинг организации: Высокий  подробнее
Должная осмотрительность (отчет) ?

Статус: ?
Действующее

Дата регистрации: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

22.07.2016

ОГРН  ?	1161901054116    присвоен: 22.07.2016
ИНН  ?	1902027323
КПП  ?	190201001
ОКПО  ?	03620648
ОКТМО  ?	95625440101

Реквизиты для договора
?
 …Скачать

Проверить блокировку cчетов
?

Контактная информация +7(3… Посмотреть
?

Отзывы об организации
?: 0   Написать отзыв

Юридический адрес: ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
655740, респ Хакасия, село Таштып, район Таштыпский, улица Луначарского, дом 12а
получен 22.07.2016
зарегистрировано по данному адресу:
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Руководитель Юридического Лица ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
ДиректорПо данным портала ЗАЧЕСТНЫЙБИЗНЕС

Сагатаев Олег Ананьевич

ИНН ?	По данным портала ЗАЧЕСТНЫЙБИЗНЕС
действует с	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 22.07.2016

Учредители ? ()

По данным портала ЗАЧЕСТНЫЙБИЗНЕС По данным портала ЗАЧЕСТНЫЙБИЗНЕС МУНИЦИПАЛЬНОЕ КАЗЁННОЕ УЧРЕЖДЕНИЕ «УПРАВЛЕНИЕ ФИЗИЧЕСКОЙ КУЛЬТУРЫ И СПОРТА АДМИНИСТРАЦИИ ТАШТЫПСКОГО РАЙОНА» По данным портала ЗАЧЕСТНЫЙБИЗНЕС 21.05.2018 , ИНН

Основной вид деятельности: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
93.19 деятельность в области спорта прочая

Дополнительные виды деятельности:

Единый Реестр Проверок (Ген. Прокуратуры РФ) ?

Реестр недобросовестных поставщиков: ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

не числится.

Налоговый орган ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Межрайонная Инспекция Федеральной Налоговой Службы №2 По Республике Хакасия
Дата постановки на учет: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
22.07.2016

Регистрация во внебюджетных фондах

Фонд	Рег. номер	Дата регистрации
ПФР  ?	014009007419	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 25.07.2016
ФСС  ?	190900100119001	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 26.07.2016

Коды статистики

ОКАТО  ?	95225840001
ОКОГУ  ?	4210007
ОКОПФ  ?	75403
ОКФС  ?	14

Финансовая отчетность МБУ «ТСШ» ?

В качестве Поставщика: , на сумму

В качестве Заказчика: , на сумму

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Судебные дела МБУ «ТСШ» ?

найдено по ИНН: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Ответчик: По данным портала ЗАЧЕСТНЫЙБИЗНЕС , на сумму: 89 427,00 руб.

найдено по наименованию (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Исполнительные производства МБУ «ТСШ»
?

найдено по наименованию и адресу (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Лента изменений МБУ «ТСШ»
?

Не является участником проекта ЗАЧЕСТНЫЙБИЗНЕС ?

Последние материалы

Новые формы статотчетности

У меня нет никаких оснований подозревать чиновника столь высокого ранга в неискренности. Остается надеяться, что «все возможное» г-н Орешкин начнет делать как можно быстрее. Пока же перед нами очередная порция готовой продукции: своим приказом от 04.09.20.

Отчеты в конфигурации «1С:Розница Пишем запрос в «Консоли запросов»

В данной статье рассматриваются следующие отчеты:«Движения с группировкой по складам»
«Продажи»
«Оценка валовой прибыли»
Бывают случаи, когда необходимо посмотреть, по какой цене приходила та или иная номенклатура, и по какой цене ее продавали. Либо необх.

Управляемые формы: Поле HTML Документа и веб-клиент 1с поле html документа передать параметры

Платформа 1С представляет собой достаточно мощный инструмент, предназначенный для решения широкого круга задач. В этой статье мы хотим рассказать об одном типе объекта, с помощью которого можно: Работать с компонентами ActiveX; Вызывать Javascript; Создав.

Последние изменения

01.06.2018

Генеральный директор Меркулов Руслан Владимирович исключен из реестра ФНС Сведения о физических лицах, являющихся руководителями нескольких юридических лиц

24.01.2017

Добавлены сведения об ИНН учредителя Владимиров Владимир Владимирович: 326133739377

Добавлены сведения об ИНН учредителя Гасанов Владимир Фазилович: 171296246477

14.06.2016

Генеральный директор Меркулов Руслан Владимирович включен в реестр ФНС Сведения о физических лицах, являющихся руководителями нескольких юридических лиц

12.08.2015

16.12.2013

Новая госзакупка в роли поставщика, контракт № 2866597683037310010,
контрагент:
1) Войсковая Часть 49766; 2) в/Ч 49766

05.09.2012

Новая госзакупка в роли поставщика, контракт № 1324831370037310010,
контрагент:
1) Войсковая Часть 49766; 2) в/Ч 49766

30.12.2011

Новая госзакупка в роли поставщика, контракт № 8454250050173100003,
контрагент:
Минобрнауки России

Трансформаторы на стержневых сердечниках ТС-160, ТСА-160-1, ТС-160-1, ТС-160-2, ТС-160-3, ТС-160-4.

Трансформаторы этого ряда предназначались, как для питания ламповой теле-радио аппаратуры, так и для радио аппаратуры, выполненной на полупроводниковых приборах.
К первичной обмотке силовыех трансформаторов, типа ТС-160
, напряжение сети 220 вольт подключается к выводам 1 и 1″, при этом устанавливается замыкаются между собой выводы 2 и 2″.
У трансформаторов ТС-160-2 и ТС-160-4, выводы 2 и 2″ уже конструктивно соединены между собой, и сеть подключается только к выводам 1 и 1″

Трансформаторы силовые, ТС-160, ТСА-160-1, ТС-160-1.

Предназначались для применения в блоках питания ламповой, лампово-полупроводниковой теле-радио аппаратуры.
Трансформаторы в принципе одинаковы и взаимозаменяемые между собой. Отличаются друг от друга лишь незначительным отличием напряжений некоторых вторичных обмоток. Трансформатор ТСА, отличается от трансформаторов ТС, лишь тем, что у него обмотки выполнены алюминиевым проводом.

Первичная обмотка трансформаторов может состоять только из двух секций по 110 вольт, то есть только на 220 вольт. Выводы сетевой обмотки в этом случае будут 1-3, вывод 2 -отсутствует.
Сеть 220 вольт в этом случае подключается к выводам 1-1″. Выводы 3-3″ соединены между собой.

Рисунок 2.
Схема трансформатора ТС-160, ТС-160-1.

Таблица 2.
Моточные данные трансформаторов ТС-160, ТС-160-1.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
		1-2 2-3 1″-2″ 2″-3″ 5-6 5″-6″ 7-8 7″-8″ 9-10 9″-10″ 11-12 11″-12″	414 64 414 64 129 129 253 253 27 27 26 26	ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,47 ПЭЛ 0,47 ПЭЛ 0,51 ПЭЛ 0,51 ПЭЛ 1,35 ПЭЛ 1,35 ПЭЛ 0,41 ПЭЛ 0,41	110 17 110 17 31 31 64 64 6,5 6,5 6,4 6,4	0,75 0,75 0,75 0,75 0,4 0,4 0,5 0,5 3,5 3,5 0,3 0,3
		1-2 2-3 1″-2″ 2″-3″ 5-6 5″-6″ 7-8 7″-8″ 9-10 9″-10″ 11-12 11″-12″	414 64 414 64 158 158 250 250 26 26 26 26	ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,47 ПЭЛ 0,47 ПЭЛ 0,51 ПЭЛ 0,51 ПЭЛ 1,35 ПЭЛ 1,35 ПЭЛ 0,57 ПЭЛ 0,57	110 17 110 17 39 39 61 61 6,4 6,4 6,4 6,4	0,75 0,75 0,75 0,75 0,4 0,4 0,5 0,5 3,5 3,5 0,35 0,35

Трансформатор силовой, ТС-160-2.

Трансформатор ТС-160-2, предназначен для питания полупроводниковой радио аппаратуры.
Внешний вид трансформатора ТС-160-2, изображён на рисунке 3, схема трансформатора изображена на рисунке 4, а моточные данные и электрические характеристики в таблице 3.

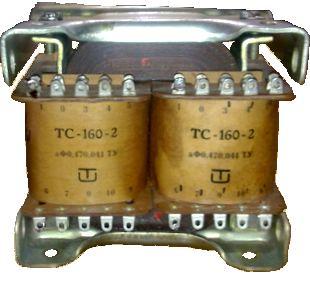

Рисунок 3.
Внешний вид трансформатора ТС-160-2.

Рисунок 4.
Схема трансформатора ТС-160-2.

Таблица 3.
Моточные данные трансформатора ТС-160-2.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
		1-2 1″-2″ 3-4 3″-4″ 5-6 5″-6″ 7-8 7″-8″ 9-10 9″-10″	414 414 42 42 68 68 75 75 210 210	ПЭВ-1 0,69 ПЭВ-1 0,69 ПЭВ-1 0,95 ПЭВ-1 0,95 ПЭВ-1 0,63 ПЭВ-1 0,63 ПЭВ-1 0,95 ПЭВ-1 0,95 ПЭВ-1 0,37 ПЭВ-1 0,37	110 110 10,5 10,5 17,5 17,5 19 19 54 54	0,65 0,65 1,8 1,8 0,6 0,6 1,8 1,8 0,25 0,25

Трансформатор силовой, ТС-160-3.

Трансформатор силовой, ТС-160-3, аналогичен и взаимозаменяем с трансформатором ТС-150-1. Первичная обмотка трансформатора может иметь два исполнения, это на 127 и 220 вольт, как на схеме, изображённой на рисунке 6, и только на 220 вольт, — это у трансформатора отсутствуют обмотки Iб и Iб» и выводы 3 и 3″.
Внешний вид трансформатора ТС-160-3 изображен на рисунке 5, схема трансформатора изображена на рисунке 6, а моточные данные и электрические характеристики в таблице 4.

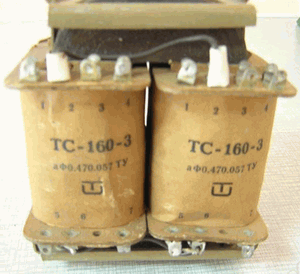

Рисунок 5.
Внешний вид трансформатора ТС-160-3.

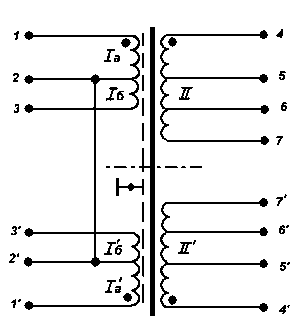

Рисунок 6.
Схема трансформатора ТС-160-3.

Таблица 4.
Моточные данные трансформаторов ТС-160.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
		1-2 2-3 1″-2″ 2″-3″ 4-5 4-6 4-7 4″-5″ 4″-6″ 4″-7″	362 56 362 56 27 36 46 27 36 46	ПЭВ-1 0,56 ПЭВ-1 0,56 ПЭВ-1 0,56 ПЭВ-1 0,56 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55	110 17 110 17 7,0 9,5 13,0 7,0 9,5 13,0	0,65 0,65 0,65 0,65 6,0 6,0 6,0 6,0 6,0 6,0

Трансформатор силовой, ТС-160-4.

Трансформатор специализированный, предназначен для питания полупроводниковой аппаратуры и аппаратуры, выполненной на микросхемах. Применялся для блоков питания ЭВМ.
Сердечник трансформатора разрезной, типа ПЛ, изготовлен из стальной ленты Э-320, сечением 20х40х50.
Напряжение сети 220 вольт к первичной обмотке трансформатора, подключается к выводам 1 и 1″.
Внешний вид трансформатора ТС-160-4, изображён на рисунке 7, схема трансформатора изображена на рисунке 8, а моточные данные и электрические характеристики в таблице 5.

Рисунок 7.
Внешний вид ТС-160-4.

Рисунок 8.
Схема трансформатора ТС-160-4.

Таблица 5.
Моточные данные трансформатора ТС-160-4.

Варианты схемотехники

Как мы уже говорили, на базе этих трансформаторов есть возможность сделать самостоятельно множество различных устройств. Рассмотрим, как собрать зарядное устройство на базе ТС — 160.

• К клеммам «1» и «1’» подключаем сетевое питание через выключатель и предохранитель, рассчитанный на ток 0,6 А.
• Выводы «2» и «2’» соединяем между собой.
• Также между собой соединяются выводы «10» и «9’». Подключив последовательно эти две обмотки можно получить переменное напряжение 13 В и ток 3, 5 А. Этого вполне достаточно для зарядки аккумуляторов.
• Напряжение необходимо выпрямить. Для этого к выводам «9» и «10’» подключаем выпрямитель (диодный мост). Можно использовать для него отечественный приборы Д242, Д244 с любым буквенным индексом. Для охлаждения диоды обязательно крепим на радиаторы.
• Чтобы не производить зарядку пульсирующим током желательно после диодного моста установить конденсатор (или несколько штук параллельно) емкостью не менее 1000 мкФ.

• Тоже желательно установить амперметр и вольтметр для контроля режима зарядки.
• Для защиты вторичных обмоток нужен предохранитель на 3,5 ампер или аналогичное ему устройство.
• Всю конструкцию монтируем в безопасный корпус и оснащаем выходными проводами сечения не менее 3,5 мм с клеммами.

Будем рады, если наша статья оказалась вам интересной и практически полезной. Старая аппаратура это не только вторчермет, но и источник полезных деталей. Работайте с удовольствием…!
