Как сделать уличный фонарь

Особенности наружной подсветки

Уже много лет для наружного варианта освещения в городах и селах активно используются фонарные столбы. На сегодняшний день они могут изготавливаться различными способами и из разных материалов (бетон, железобетон, металл). Целью уличного варианта освещения является создание полноценного светового потока для различных участков города:

• проезжей части магистралей, автомобильных дорог;
• тротуаров и пешеходных дорог;
• парков и скверов;
• территории государственных, общественных и образовательных сооружений;
• парковок;
• заправок и т. д.

Где бы ни была потребность в установке наружного типа освещения, всегда возникает справедливый вопрос – каково должно быть расстояние, которое будет между двумя соседними столбами

Чтобы понять, почему это расстояние так важно, необходимо знать, что собой представляет опора для уличного варианта освещения. Такая опора состоит из двух частей:

источник света. На вершине фонарного столба всегда размещаются осветительные приборы. Какими светильниками будет увенчана опора зависит от того места, где он размещен. Для освещения автомобильных дорог следует использовать мощные прожекторы, а вот для парков и скверов подойдут декоративные фонари;

Декоративный фонарный столб

собственно столб. Он может иметь различную высоту в зависимости от того, где он будет размещаться. В городе и в деревне такие столбы имеют обычно достаточную высоту для того, чтобы падающий свет от светильников формировали пересекающиеся осветительные конусы.

Чтобы уличное освещение могло полноценно подсвечивать определенные участки города, села или приусадебной территории, расстояние между столбами должно быть таким, чтобы формировать пересекающиеся конусы света. Кроме этого сами опоры могут использоваться для того, чтобы не только удерживать на нужной высоте светильники, но и провода электропередач. В такой ситуации, расстояние для опор, в отличие от столбов со светильниками может быть не таким уж небольшим.

Мастерим рефлектор

То, что можно не найти трубку подходящих размеров для изготовления корпуса, – не проблема. Его можно склеить из отдельных деталей. Например, из ненужных одноразовых шариковых авторучек. Для подпружинивания контактов можно применить спираль, которая используется для переплетов страниц, и контакты изготовить из тонкой листовой жести, сырьем для которой станет жестяная банка. Поэтому начинаем с выбора пластиковой бутылки желаемых размеров и подбора остальных элементов. Чем меньше будет бутылка, тем более жестким и крепким получится отражатель. Крепление деталей при сборке проще всего сделать на основе строительного герметика.

Основные предметы для изготовления фонарика

Итак, приступаем к изготовлению фонарика своими руками. От бутылки острым ножом отрезаем горлышко и параболическую часть корпуса и подравниваем края ножницами.

Для эффективного отражения используем фольгу, в которую заворачиваются шоколадные плитки. Если ее размеров не хватит, можно вырезать заготовку большего размера из рулона фольги, предназначенной для выпечки продуктов. Чтобы фольга держалась на поверхности, наносим тонкий слой герметика. Затем прижимаем и разравниваем по нему фольгу. Если она сморщится, это не беда. Главное, чтобы не было вздутий, и она повторяла форму основы.

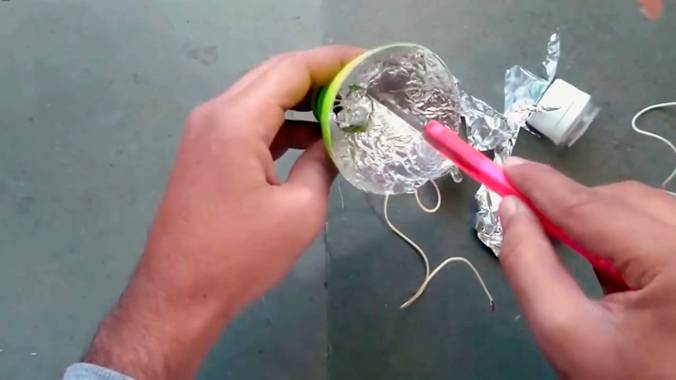

Прижимаем фольгу пальцами и, разглаживая неровности, формируем максимально ровную поверхность. Фольгу по краям подравниваем ножницами вровень с пластиковой основой. По контуру горлышка делаем вырез ножом для светодиода, который впоследствии будет установлен в этом месте на панельке.

Приклеивание фольги к бутылочной заготовке отражателя

Ее изготавливаем из донышка бутылочной крышки, отрезав острым ножом края с резьбой и при необходимости подравняв их ножницами. Затем, проделав шилом или острием ножа в панельке два отверстия, продеваем через них ножки светодиода, прижав его основание к ней. Для правильной установки светодиодной лампы в центре крышки надо правильно по расположению ножек в основании светодиода выбрать расстояние между отверстиями.

Установка светодиода на панельку

Выводы светодиода отгибаем в стороны до упора о края панельки. К ним скруткой крепим проводники. Если скрутка получается ненадежной из-за свойств жил провода или по иным причинам, применяется пайка. Выводы после прикрепления проводов подгибаются вдоль панельки. Работоспособность полученной детали рекомендуется проверить батарейками, применяемыми в фонарике.

Монтаж проводов и проверка работоспособности светодиода

Затем из жестяного листа вырезаем контактную площадку для батарейки, которая упирается в панельку со светодиодом. Скруткой или пайкой соединяем площадку – клемму с более коротким проводом. Клемму крепим к пружинке, которую в свою очередь крепим к панельке. Для скрепления элементов применяем герметик.

Изготовление пружинящего контакта на панельке

Затем панельку со светодиодом вклеиваем в отражатель.

Готовый отражатель

Установка системы уличного освещения

Монтаж светильника на опоре осуществляется путем выполнения нескольких последовательных операций. Перед началом электромонтажных работ следует отключить все приборы от электрической сети, чтобы процесс установки был безопасным.

Подготовительные работы

1. Убираем весь мусор на участке установки опор.
2. Покупаем все нужные материалы.
3. Готовим инструментарий для выполнения электромонтажных работ.
4. Выкапываем траншею для укладки проводов.

В процессе установки уличного освещения понадобятся такие инструменты и материалы:

• коловорот;
• корыто для замешивания раствора;
• лопата штыковая;
• мастерок;
• песок;
• цемент;
• вода;
• материалы для опалубки (доски, бруски или фанера).

Установка опор под светильники

Монтажные работы выполняют одним из нескольких возможных способов. Выбор конкретного метода установки зависит от разновидности фиксатора.

Фиксация светильника на стене:

1. Размечаем область монтажа осветительного прибора.
2. Проверяем ровность опоры с помощью строительного уровня.
3. Дрелью проделываем отверстия в стенах.
4. Забиваем анкера или дюбели.
5. Фиксируем в стене кронштейны.

Крепление светильника на столб, установленный на земле:

1. Копаем яму нужного диаметра.
2. Насыпаем на дно ямы песок и трамбуем его.
3. Собираем деревянную опалубку.
4. Между рейками прокладываем пластиковую трубу нужного сечения. Внутри нее затем проводим кабель.
5. Трубные торцы заклеиваем. Это необходимо, чтобы труба стала герметичной и строительная смесь в дальнейшем не попала вовнутрь.
6. Готовим бетон и заполняем им опалубку.
7. Ставим анкер по центру, чтобы зафиксировать опору под светильник. Анкер должен стоять строго вертикально, поэтому пользуемся строительным уровнем.
8. Ждем, пока раствор затвердеет.
9. Устанавливаем столбы на всех анкерах.

Установка светильника

Монтаж уличного светильника выполняют следующим образом:

1. Протягиваем кабели от распределителя до участка, где устанавливаем светильник.
2. Кладем кабель в траншею или подготовленные скрытые полости.
3. Устанавливаем светильник на место.
4. Зачищаем концы всех подводящих проводов с помощью ножа.
5. Фиксируем каждый фазовый провод к центральным контактам светильника.
6. Обматываем участки скрутки изолентой или термоусадочной трубкой.
7. Убеждаемся в целостности изоляционного слоя, проверяем сопротивление и заземление мультитестером. Если проблемы не выявлены, закручиваем гайки, чтобы светильник надежно держался на своем месте.

Последние статьи

• Феномен палаша: оружие, которое опровергает стереотип об изогнутых клинках Востока 31.08.2020, 22:19

• Почему делать выгребную яму под слив на своем участке — плохая идея 31.08.2020, 21:43

• Как отмыть духовку до блеска с помощью дешевого подручного средства 31.08.2020, 20:25

• Советская технология производства значков, которую никто в мире не повторил 31.08.2020, 18:39

• 5 неприятностей, которые происходят только у людей с большим состоянием 31.08.2020, 16:45

• Как помочь огурцам оставаться свежими в холодильнике на протяжении месяца 31.08.2020, 15:20

• Почему коты сложно поддаются дрессировке и не спешат делать, что им говорят 31.08.2020, 13:32

• Новая жизнь старой мебели: как преобразовать потрепанную тумбочку в домашних условиях 31.08.2020, 11:57

• 3 торта без выпечки, которыми можно порадовать домашних, не выстаивая часами у плиты 31.08.2020, 10:46

• 6 значимых причин не выливать рассол от огурцов в раковину, а применить его с пользой 31.08.2020, 09:37

Все статьи

Установка и подключение

Чтобы подключить уличный фонарь к электрической сети (это может быть обычный или диодный светильник) нужно запастись следующими элементами:

• Кабельная продукция (кабель марки ВВГ). Для подключения рекомендуется использовать двужильный кабель.
• Клеммные колодки. С их помощью осуществляется надежное крепление мест соединения проводов. Их тип зависит от количества соединений. Колодки рассчитываются на ток до 10 А.

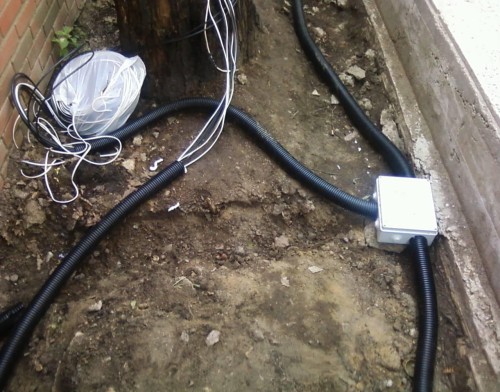

• Гофрированная труба. Диаметр лучше взять до 25 мм. Гофра обеспечивает защиту от различных грызунов и от механических повреждений.

Как правило, уличный фонарь, который устанавливается недалеко от дома, подключается к источнику питания через кабельную проводку. Чтобы расположить все провода, необходимо заранее подготовить для них специальную траншею. Средняя и оптимальная глубина траншеи не должна превышать 80 сантиметров. По воздуху пускать кабель не рекомендуется в целях безопасности. О том, как провести кабель в земле, мы рассказывали в соответствующей статье.

Также для того чтобы собрать безопасный фонарь для улицы, рекомендуется использовать гофру для кабеля. Продевать проводку в такой рукав следует до прокладки его в грунт. О том, как протянуть кабель через гофру быстро и правильно, читайте в нашей публикации.

При установке осветительного прибора на стену или фасад подключение к электрической сети происходит следующим образом: первое, что нужно сделать – это изолировать контакты. Затем провода для подключения подводим к коммутационной коробке. Также желательно сделать следующее: спаять между собой контакты и обмотать их изолентой. Точкой подключения в данном случае может служить обычная розетка. Но есть и такой вариант, как подключение кабеля напрямую к клеммам в щитке. Последний шаг — установка лампы. Для уличного освещения целесообразнее всего использовать светодиодные лампы, т.к. они ярко светят и при этом наиболее экономичные.

Чтобы меньше платить за свет, можно дополнительно оборудовать ваш самодельный уличный фонарь датчиком движения и фотореле. Про подключение датчика движения, собственно, как и про подключение фотореле, мы рассказывали в отдельных статьях, с которыми настоятельно рекомендуем ознакомиться.

Как вы видите, сделать уличный фонарь своими руками можно быстро и легко. Главное – это иметь большое желание, стремление и, конечно же, необходимый для работы материал. Такой вид освещения для улицы считается более безопасным, так как его корпус полностью закрытый.

Фонари из разных материалов

Существует обширный перечень элементов, которые используются для светильников уличных. Своими руками подготовить их не составит труда. Можно использовать различные стеклянные бутылки и банки, ненужные строительные материалы, жестяные банки, древесину и металл.

Из стеклянных бутылок и банок

Для такого светильника можно выбрать любые стеклянные формы, которые придутся вам по душе. Главной проблемой, с которой вы можете столкнуться, будет рассеивание света, ведь обычное стекло не подходит для такой цели. Решить это довольно просто — воспользуйтесь специальной лампочкой, у которой высокий уровень рассеивания света.

Отличным решением будет произвести роспись внутренних стенок фонаря специальной люминесцентной краской. Ее принцип работы позволяет накапливать энергию от солнца в течение всего дня и создавать привлекательное свечение в вечернее время суток.

Чтобы придать изделию более красивый вид, попробуйте заполнить ее осколками разбитого стекла, ракушками, бусинами, винными пробками или другими подобными элементами.

Фонари из жестяных банок

Жестяные банки из-под напитков тоже могут пригодиться в создании уличных светильников. Для этого приготовьте молоток, гвозди, круглый деревянный брусок и тиски. Предварительно сделайте эскиз необходимого узора на листе бумаги, после перенесите его на саму банку.

Подойдет какой-нибудь простой узор, замыкающийся по кругу. Также уместно будет покрасить изделие в необходимые тона и поместить в него лампочку, заранее отрезав дно. После этого можно вешать своеобразный светильник в подходящее место.

Древесные светильники

Здесь вам потребуется минимум усилий и исходных материалов. Подготовьте различные деревянные прутики и какую-нибудь форму в виде шара. Отлично подойдет резиновый мяч. Плотно склейте на нем прутья в хаотичном порядке таким образом, чтобы конструкция не распалась. После этого извлеките из мяч.

Внутрь получившегося изделия поместите лампочку и разместите светильник в подходящем месте своего сада.

Металлический фонарь

Если вы имеете опыт в сфере сварки, а также сварочный аппарат, можете попробовать изготовить металлический светильник. Такая конструкция может похвастаться своей практичностью и долговечностью.

Подготовьте железные прутья и уголок. С помощью сварки скрепите все элементы, создав нужного вида конструкцию. Закрепите в ней подходящую по размеру лампочку. Остается лишь поместить изделие в подходящее для него место и подключить к электричеству.

Уличный фонарь для дачи

Дизайнеры, занимающиеся современным ландшафтным дизайном для дач, рекомендуют создавать осветительные приборы таким образом, чтобы они естественно смотрелись на внешнем фоне.

Под уличными фонарями для дачи, подразумевают не только светильники, которые должны освещать территорию вокруг дома.

Ими можно украсить большие ветки деревьев, чтобы в вечернее и ночное время на уютный уголок издавал свет от мнимого сказочного сада.

Отлично подойдут для такого дизайна – фонари на солнечных батареях.

Декоративный фонарь может быть, как на основании, так и приземленным. Чем выше основание, тем больше будет площадь освещенности.

Для изготовления стоек, лучше выбирать трубы из стального материала. Разницы нет, будут они круглыми или профильными.

Наименьшая высота от уровня земли должна быть не менее 50 см. В нашем случае, будет рассматриваться изготовление фонаря для дачи своими руками с помощью стеклянной банки с завинчивающейся крышкой.

• К трубе приваривают стальной лист (толщина не менее 2 мм).
• Просверлить отверстия по углам листа.
• Выкопать яму, вставить столб и залить бетонной смесью.
• Сроки полного высыхания фундамента не менее месяца.
• Просверлить в бетоне отверстия для анкерных креплений.
• Детали конструкции фонаря можно прикрепить с помощью ручной сварки.
• На верхнее основание фонаря крепится с помощью саморезов завинчивающаяся крышка от банки.
• К крышке крепится патрон.
• Вкручивается лампочка, сверху надевается банка. Лампочки лучше использовать либо энергосберегающие, либо светодиодные.
• По желанию, уличные фонари для дачи можно украсить любым способом: разукрасить акриловыми красками для витражей, применить специальные контурные краски.

Можно не ограничиваться для плафонов стеклянными банками, подойдут и жестяные. Только на них предварительно необходимо сделать отверстия.

Варианты различны: по кругу, в геометрической последовательности, просверлить надписи, цветы и т. д.

В зимний период конструкции фонарей придется изолировать полиэтиленовым или другим подходящим материалом.

Инструменты и материалы

Чтобы освещение выполняло свою роль в полном объеме, нужен хороший план. Перед тем как сделать уличный фонарь своими руками, необходимо пройти по участку и наметить места установки осветительных приборов. После этого сделать чертеж с подробным указанием мест прокладки проводов, монтажных коробок, розеток и выключателей. Проект будет основой для расчета и последующих закупок.

Для того чтобы сделать садовый фонарик, необходимо иметь такие инструменты и материалы:

• рулетка;
• лопата;
• уровень;
• болгарка;
• молоток;
• отвертка;
• монтажный нож;
• паяльник;
• изоляционная лента;
• крепеж (саморезы, скобы, гвозди, муфты).

Независимо от того, какой вид светильников выбран для обустройства сада, к ним нужно подсоединить источник электроэнергии. Это может быть промышленная сеть 220 В или аккумулятор.

Провода можно протягивать по воздуху или прокладывать в земле. Когда принято решение в пользу воздушного варианта, потребуется прочный трос, натянутый между столбами, зданиями и деревьями. К нему крепятся кабели, туго натягивать их запрещается, соединение должно быть плавающим с небольшим припуском.

Для прокладки проводки в земле необходимо использовать пластиковые трубы. Лучше всего выбрать изделия из армированного полипропилена. Такие трубы надежно защитят кабель от влаги и механических воздействий. Трубопровод собирается с помощью специального паяльника.

Люстра на аккумуляторах подвешивается в местах, к которым невозможно или невыгодно подводить промышленную сеть. Питание обеспечивается многоразовыми аккумуляторами, одноразовыми или солнечными батареями.

Делаем светильники своими руками

Чтобы оформить освещение дачного участка своими руками, не обязательно покупать готовые устройства в магазине. Если включить фантазию и подойти к вопросу творчески, можно смастерить изделие самостоятельно.

Из жестяных банок

Если у вас осталось несколько жестяных банок, не спешите их выбрасывать. Хоть через их плотные стенки свет не сможет рассеиваться, это можно исправить с помощью мелких отверстий. Для этого нам нужно зафиксировать брусок в тисках, надеть на него банку и сделать маленькие дырочки с помощью молотка и гвоздей. Расположить отверстия можно хаотично или же создать узор. После этого внутри устанавливаем лампочку и вешаем в любое место. По такому принципу можно смастерить и подсвечники для дома.

Из строительных материалов

Для такой идеи нам пригодятся остатки штукатурки и цемента. Работа состоит из следующих шагов:

1. Подготавливаем широкую двухлитровую бутылку и маленькую бутылку на пол-литра.

2. Ровно отрезаем ее треть с нижней части.

3. Закручиваем крышку.

4. Вставляем маленькую бутылку внутрь большой так, чтобы горлышки соприкасались. Фиксируем емкости друг к другу гвоздями.

5. В пространство между бутылками заливаем материал и ждем, когда он застынет.

6. Убираем бутылки с высохшего изделия.

7. Вкручиваем лампочку.

Из веток

Такой вариант напоминает детские поделки в технике папье-маше. Нам нужен один небольшой шарик в надутом виде и кусочки веток. Короткие палочки мы наклеиваем по всей поверхности шарика, используя прозрачный клей. Когда изделие покрыто со всех сторон и уже засохло, протыкаем шар и достаем его через промежуток между ветками. Далее внутрь вставляем лампочку — ее можно закрепить проволокой. На фото показано освещение дачного участка с помощью светильника из веток.

Из чего делают фонарные столбы?

1. Стальные фонарные столбы. Дешёвые, если серийного производства, но можно заказать и кованный столб по оригинальному дизайну, и он будет стоить немало.  Существует много вариантов дизайна даже в рамках серии, они обладают средней массой, если не оцинкованы или качество оцинковки низкое, со временем начнут ржаветь.  Поэтому, для увеличения долговечности их чаще всего красят с периодичностью раз в год. В противном случае, из-за тонкости стенок, могут прогнить за пару лет насквозь. Интересной особенностью последних моделей является их способность «складываться», позволяющая, при необходимости, заменить лампы и даже фонари уличные на столбах без использования лестницы.
2. Алюминиевые фонарные столбы. Легче, но подороже стальных, они не подвержены ржавлению, зато в пунктах сбора металлолома алюминий стоит дорого. Алюминиевые столбы долговечнее, но по жёсткости могут уступать стальным.
3. Пластиковые или полимерные фонарные столбы. Сюда же можно отнести столбы из композитных материалов. Не подвержены ржавлению, легки, не впитывают влаги, довольно долговечны, но могут оказаться очень дорогими. Они производятся из электроизоляционных материалов, поэтому в случае аварийной ситуации будут безопаснее металлических, да и утечка энергии через землю если и будет, то только в очень дождливые дни. На данный момент это самый перспективный вариант установки уличного освещения на столбах.
4. Бетонные (железобетонные) столбы. Когда-то были основным типом, как только прекратили массово устанавливать уличное освещение на столбах из дерева. Отличаются наибольшей жёсткостью из всех типов, но и хрупкостью тоже. Очень тяжелы, по этой причине для установки чаще всего требуется кран. Стоимость их, чаще всего, невысока, ресурс по сравнению со стальными столбами бесконечен — до пятидесяти лет. Они не ржавеют, не требуют ухода после установки. Тем не менее, процесс разрушения их идёт постоянно и неумолимо. За счёт того, что бетон хорошо впитывает воду, при наличии грунтовых вод на участке, он всё время будет несколько влажным, а когда ударят морозы, вода внутри начнёт замерзать и создаст множество напряжений внутри столба. Также стальная арматура, находящаяся внутри столба, со временем будет ржаветь, а при ржавлении раздаваться в стороны, разрывая столб.
5. Деревянные фонарные столбы. В продаже на данный момент практически не встречаются, зато их можно сделать самостоятельно. Так же, как и полимерные столбы, не проводят электричества. По весу, если из хорошего дерева, сродни стальным столбам, без должной обработки могут гнить, но этот процесс в любом случае займёт длительное время. Для облегчения можно делать их из сосны, тогда могут получиться и полегче стальных, и здорово дешевле. При самостоятельном производстве они выйдут дешевле и надёжнее всех остальных вариантов, а также могут иметь очень оригинальный дизайн. Самый простой вариант — это обыкновенные сосновые брёвнышки, окорённые и пропитанные горячей олифой.
