Мембранный насос своими руками

На что ориентироваться при выборе

Если в ручном насосе появилась насущная необходимость, то следует знать, как правильно подойти к выбору оптимальной модели.

В первую очередь, сравниваются параметры скважины (глубина залегания водоносного слоя) и параметры предлагаемых в продаже насосов. Как уже говорилось, большинство ручных моделей способно работать с источниками, расположенными на лбине не ниже 6 ÷ 8, редко – 10 метров

Если залегание более глубокое – то здесь альтернативы нет: придется предусматривать установку только штангового насоса.
Важно знать производительность насоса – какое количество воды он способен прокачать за цикл (или за единицу времени – минуту, при интенсивной нагрузке))
Следующий параметр планируемой (или имеющейся) скважины – диаметр обсадной трубы, также влияет на выбор насоса. Если труба имеет условный проход 4 дюйма (100 мм) и более – никаких проблем нет, и можно приобретать любой насос

Но в том случае, когда обсадка более узкая, штанговый насос уже может не подойти – просто его рабочий помповый узел невозможно будет опустить в толщу воды.
Необходимо знать степень загрязнённости воды из скважины – обычно в паспортных характеристиках насоса указывается допустимый уровень, с которым оборудование способно работать.
Наверное, будет нелишним оценить удобство работы с насосом. При этом необходимо иметь в виду, что в числе пользователей могут оказаться люди в почтенном возрасте или дети – хватит ли их усилий для того, чтобы набрать хотя бы небольшой объем воды.
Необходимо продумать, как будет устанавливаться насос – какие у конкретной модели имеются установочные платформы или посадочные отверстия, кронштейны или проушины и т.п. Немаловажно знать и массу приобретаемого прибора, чтобы заранее предусмотреть возможные способы его монтажа – будет ли это металлическая сварная рама, забетонированная площадка, фланцевое соединение к выходящей из земли обсадной трубе, настенное крепление или же просто какой-то облегченный вариант для сезонного использования.
Исходя из предполагаемых условий эксплуатации можно определиться и конструктивными особенностями изделия. Так, для установки только лишь на летний период можно приобрести облегченный пластиковый вариант. Если предполагается стационарная установка, то выбор делается в пользу чугуна или нержавеющей стали. Кроме того, для временного пользования следует приобретать модель, которую несложно своими силами быстро установить и демонтировать.
Наконец, для многих хозяев определяющим фактором является еще и внешняя декоративность насоса – об этом уже упоминалось в статье. Конечно, приобретение насоса, способного украсить участок, повлечет куда более серьезные денежные затраты.

Вариант #6 – деталь от стиральной машинки

Привычка покупать новые вещи, когда есть старые аналоги, очень разорительна. Соглашусь, что старая стиральная машинка уже не способна конкурировать с новыми моделями, но её насос ещё может послужить вам на славу. Например, с его помощью можно откачать воду из дренажного колодца.

Стиральная машинка давно отслужила своё. Её попросту вытеснили новые модели с новыми возможностями. Но её сердце – насос ещё способен послужить владельцу

Для двигателя такого насоса нужна сеть в 220В. Но лучше для его питания применить разделительный трансформатор с надежной изоляцией входной и выходной обмотки. Не забываем и про качественное заземление сердечника или металлического корпуса самого трансформатора. Соизмеряем мощность трансформатора и двигателя.

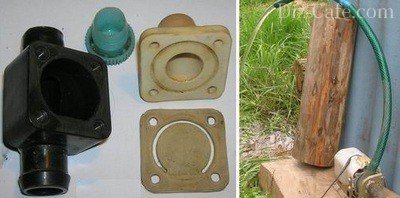

Мы используем центробежный тип насоса, поэтому ставим клапан на конце шланга, опущенного в воду, а систему заполняем водой. Обратный клапан, который в разобранном виде представлен на фото, тоже можно снять со стиральной машинки. А голубая притертая пробочка просто идеально подошла, чтобы лишнее отверстие тоже оказалось закрытым. Наверняка в ваших запасах найдется нечто подобное.

Буквально из мусора, как оказалось, можно собрать вполне функциональную вещь, которая не просто работает, а делает свою работу хорошо и быстро

Получившийся самодельный насос очень хорошо работает, откачивая с глубины примерно в 2 метра воду с приличной скоростью

Важно его вовремя отключать, чтобы воздух не попал в систему, и не пришлось её опять заполнять водой

Изготовление поршневого, ручного насоса

Для того чтобы сделать для колодца на даче подобный агрегат из подручных материалов, можно воспользоваться следующей технологией:

Рисунок 2. Схема помпы поршневого насоса.

Вначале надо подобрать корпус для насоса. Для этого используют металлическую трубу нужной длины. Если есть возможность, то можно применить гильзу от дизеля или корпус гидроцилиндра. Длина трубы может быть порядка 600-800 мм при калибре не менее 8 см. Самое лучшее – это изготовить корпус из толстостенной трубки на токарном станке. При этом внутренние стенки насоса получаются гладкими. Если использовать металлический отрезок, то надо снять шабером все внутренние неровности. Корпус не обязательно делать круглым: он может иметь форму квадрата или быть многоугольным. Основное условие – он должен иметь одинаковое сечение по всей длине. Поршень насоса выполняют такой же формы, какую имеет внутренняя часть устройства.
Крышки для агрегата можно сделать из металла или толстой пластмассы. Можно использовать и дерево. Для этого хорошо подходит дуб или лиственница. Такой материал разбухает от воды и хорошо герметизирует зазоры между стенками ручного насоса. В верхней крышке делают отверстие под шток, а нижнюю – соединяют с клапаном и так устанавливают на место. В корпусе сбоку делается отверстие и приваривается выводной патрубок.
Поршень изготавливается из любого подходящего материала: металла, пластмассы или дерева. Главное условие заключается в том, что он должен иметь уплотнитель из резины, который обычно выполняется в виде кольца. Поршень должен передвигаться внутри корпуса насоса для скважины легко, без натяга. Его соединяют со штоком при помощи резьбы и запорной шпильки.
В качестве входной трубы можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для этой детали применяют трубы из пластмассы или металла.
Самая важная деталь ручного насоса для скважины – это обратные клапаны. От их качества зависит производительность всего устройства. Они должны иметь достаточно прочную конструкцию, чтобы не дать воде вернуться во входной шланг

Притирке клапанов насоса надо уделить самое большое внимание, иначе жидкость будет просачиваться через них и возвращаться обратно в скважину или колодец. Для ручного насоса подойдут мембранные или шариковые обратные клапаны. Первый тип можно сделать из прочного куска резины

Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла.
Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Первый тип можно сделать из прочного куска резины. Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла.
Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Подобная конструкция ручного насоса для скважины используется на многих дачных участках и показывает себя достаточно надежной в работе (рис. 1).

Волновой насос

Для дачника, возле участка которого находится водоем, волновой насос будет незаменимым источником влаги.

Для изготовления помпы этого вида потребуются следующие материалы:

• тяжелое бревно, пропитанное водостойкой мастикой;
• 2 клапана;
• отрезок гофрированной трубы;
• гибкий шланг для подачи воды;
• толстая деревянная планка;
• 2 кронштейна.

Монтаж волнового насоса заключается в следующих важных моментах:

• деревянная планка надежно вбивается в дно водоема;
• сверху планки и на расстоянии 50–60 см от уровня воды фиксируются два кронштейна;
• между ними фиксируется гофрированный шланг, оба конца которого оборудованы клапанами;
• нижний конец гофры стабильно фиксируется на бревне.

Принцип действия такого насосного механизма будет заключаться в том, что бревно под воздействием волн будет перемещаться вверх-вниз, при этом гофрированная труба будет набирать воду, которая посредством гибкого шланга будет подаваться непосредственно на дачный участок.

Ручные помпы с прямым изливом

Применяются для поднятия жидкостей из баков и водоемов. При помощи этого варианта оборудования можно выкачивать воду из емкости или колодца.

Опять же затраты ничтожны, и все что понадобится:

• ПВХ-трубы с муфтами и заглушками;
• ППР трубы с отводами;
• Гайки с хомутами;
• Обратные клапаны и силиконовые баллоны.

В качестве обратного клапана применяется конструкция, которая изготавливается из заглушки диаметром 5 см. посередине делаются отверстия под винты или заклепки. А по периметру необходимо проделать 4-5 дырок 4-5 мм в диаметре.

Изготовление

Действия следующие:

1. Изнутри закладывается круглая резиновая прокладка. Ее размеры должны быть меньше габаритов заглушки. При этом каждое отверстие должно закрываться. Резина крепится винтом посредине. Главное, чтобы оснащение работало, не нужно использовать саморез или шуруп. Кстати, если есть в наличии заводской обратный клапан, можно взять его и форсировать этот этап работ.
2. Гильза агрегата изготавливается из трубы. Ее длину делают в соответствии с глубиной емкости, из которой нужно перекачать жидкость. Клапан, который был изготовлен или найден на складе, устанавливают в раструб. В качестве крепления, обеспечивающего надежность соединения, используются саморезы.
3. С обратной стороны трубы необходимо установить заглушку, предварительно просверлив в ней отверстие. Его диаметр 2,5 см. эта работа не требует особой точности. Задача заглушки – служить в качестве опоры скольжения.
4. Носик силиконового баллона срезается. Его нужно заложить в гильзу таким образом, чтобы не было зазоров. Для этого стакан, получившийся из баллона, нагревают, и механически формируют до нужного размера. Затем его необходимо насадить на клапан. Если это покупная модель, это нужно сделать со стороны, откуда идет стрелка маркировки. Лишнее обрезается. Крепление выполняется при помощи гайки на 15.
5. Шток должен быть длиннее гильзы на 500-600 мм. Он нагревается и насаживается на обратный клапан с той стороны, куда указывает маркировочная стрелка.

Теперь производится окончательная сборка. Внутрь гильзы закладывается шток и устанавливается заглушка. Трубу венчают отводом на 24. Подсоединяется шланг и конструкция готова к эксплуатации. Если нет отвода, служащего рукоятью, можно воспользоваться тройником. При этом один из выходов глушится.
